Top-Down Adapter

Die Rolle eines Top-Down Adapters in modernen Rollreffsystemen

In einer frei fliegenden Downwind-Konfiguration fungiert ein Top-Down Adapter als mechanische Schnittstelle zwischen Torsionskabel und Kopfwirbel des Segels. Während Code-0-Segel aufgrund ihrer strukturellen Vorliek-Kabel und hoher Fallspannung häufig von unten nach oben gerollt werden, müssen asymmetrische Spinnaker und Cruising-Gennaker so gerollt werden, dass der Rollvorgang am Kopf beginnt.

Top-Down Adapter ermöglichen, dass das an der Trommel erzeugte Drehmoment über das Anti-Torsionskabel übertragen wird, sodass die Rotation am Segelkopf startet. Dadurch wickeln sich Achterliek- und Vorliekbereiche im oberen Bereich zuerst ein, das Segel fällt progressiv von oben nach unten zusammen. Ohne einen korrekt spezifizierten Top-Down Adapter können sich Roll-Lasten am Hals konzentrieren, was zu ungleichmäßigem Einrollen oder unvollständigem Reffen führt.

Für Fahrtenyachten zwischen 30 und 70 Fuß sowie für shorthanded Offshore-Programme sind Top-Down Adapter grundlegend für sicheres und wiederholbares Handling von Vorwindsegeln aus dem Cockpit.

Mechanische Funktion eines Top-Down Adapters

Ein Top-Down Adapter wird typischerweise zwischen der Endverbindung des Torsionskabels und dem Kopfwirbel montiert. Seine Geometrie erlaubt eine anfängliche, unabhängige Rotation, sodass sich Torsionsenergie am Kopf aufbauen kann, bevor der Hals vollständig mitgenommen wird.

Über verschiedene Hersteller hinweg teilen Top-Down Adapter mehrere zentrale konstruktive Merkmale:

- Kontrollierte Rotationsentkopplung beim Beginn des Rollvorgangs

- Reibungsarme Lagersysteme oder Verbundbuchsen

- Hochfeste, eloxierte Aluminiumkörper

- Lasttragende Komponenten aus Edelstahl

- Optimierte Gelenkigkeit zur Minimierung von Seitenlasten

Unter Last muss der Top-Down Adapter Torsionskräfte effizient übertragen und dabei Verformung oder Klemmen vermeiden. Das ist besonders wichtig bei Segeln mit ausgeprägter Schulter, bei denen die aerodynamische Last sequentiell vom Kopf nach unten reduziert werden muss.

Aus Rigger-Sicht hängt die korrekte Spezifikation eines Top-Down Adapters ab von:

- Working Load Limit (WLL) des Rollsystems

- Durchmesser und Steifigkeit des Torsionskabels

- Segelfläche und Verdrängung der Yacht

- Fall-Anstellwinkel und Geometrie der Masttop-Umlenkrolle

Eine Fehlanpassung zwischen Torsionskabel und Top-Down Adapter kann zu Torsionsverzug, Stoßbelastungen oder verzögertem Segel-Eingriff führen.

Markenspezifische Konstruktionsansätze

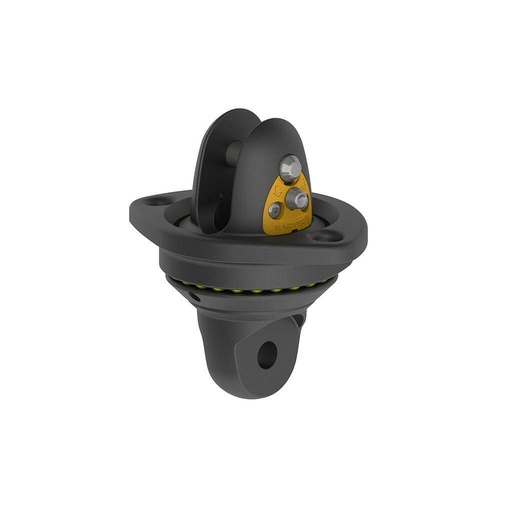

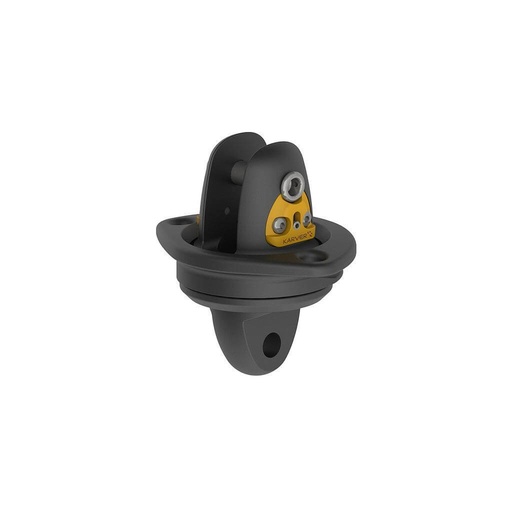

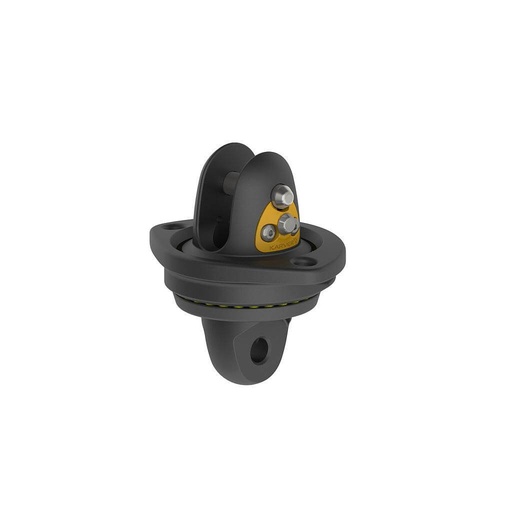

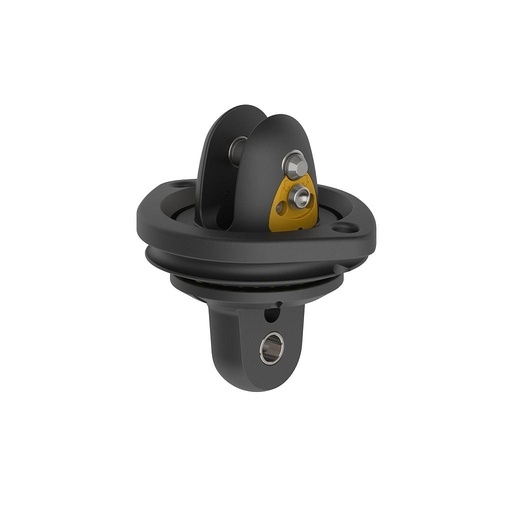

Karver

Karver Top-Down Adapter sind für die Integration in KSF- und KF-Rollanlagen ausgelegt. Der Ansatz betont geringes Gewicht und präzise Fertigungstoleranzen. Bei größeren Modellen sind Hochlast-Lagereinheiten und harteloxierte Aluminiumkonstruktion Standard. Diese Systeme werden häufig auf Performance-Fahrtenyachten und race-orientierten Plattformen spezifiziert, bei denen torsionale Effizienz entscheidend ist.

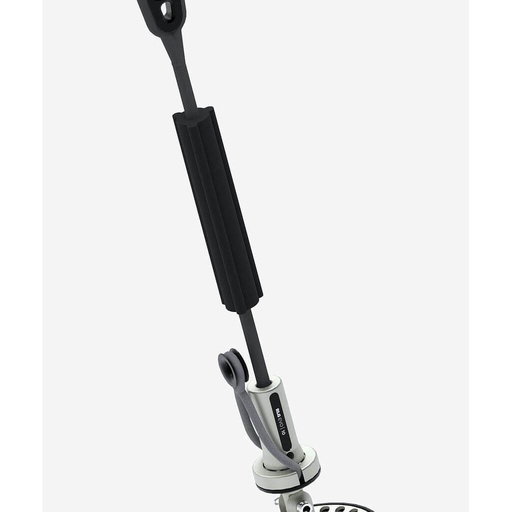

Bamar

Bamar bietet modulare Top-Down Adapter, kompatibel mit RLG- und Gennaker-Rollanlagen. Die Auslegung ist in der Regel konservativ bei der Lastbewertung und setzt auf strukturelle Robustheit für den Offshore-Fahrteneinsatz. Für Blauwasser-Anwendungen liefert dieser Ansatz vorhersehbare Langzeit-Performance unter zyklischer Belastung.

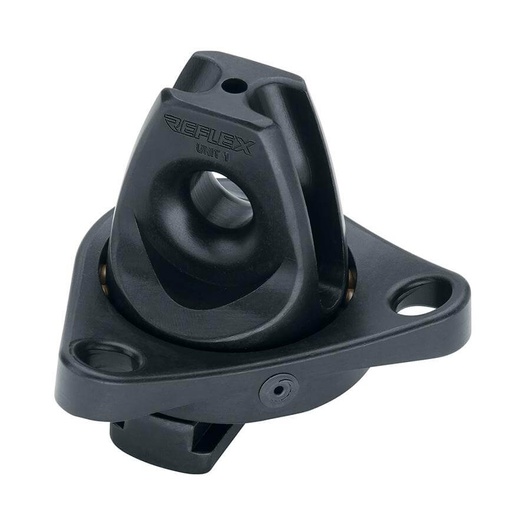

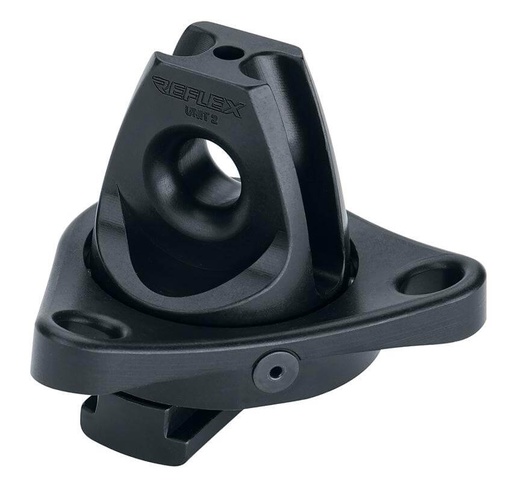

Harken

Harken integriert das Top-Down-Adapter-Konzept in seine Reflex-Rollsystemarchitektur. Lagerzuverlässigkeit und eine gleichmäßige Drehmomentübertragung sind zentrale Designprioritäten. Harken Top-Down Adapter werden breit auf Fahrtenyachten eingesetzt, die asymmetrische Segel von festen oder einziehbaren Bugsprieten fahren.

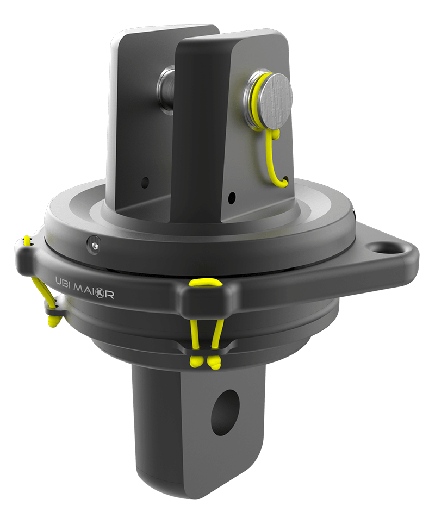

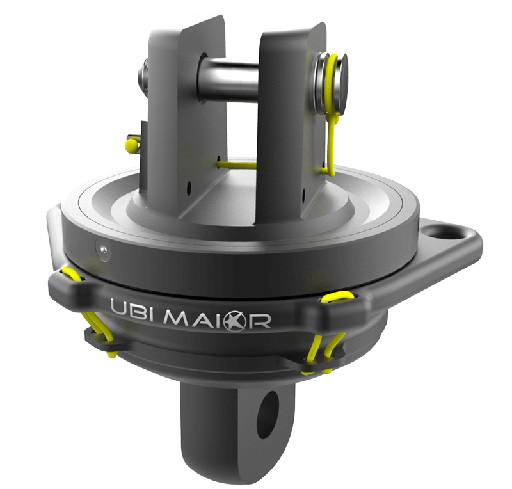

Ubi Maior

Ubi Maior Top-Down Adapter werden häufig für größere Yachten und Umgebungen mit hohen Lasten gewählt. Der Fokus liegt auf Strukturkapazität und verfeinerter Gelenkgeometrie, insbesondere dort, wo Fallspannung und Segelfläche erhöhte Torsionslasten erzeugen.

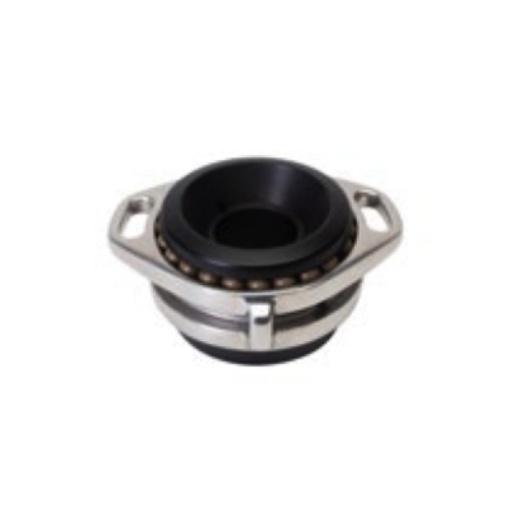

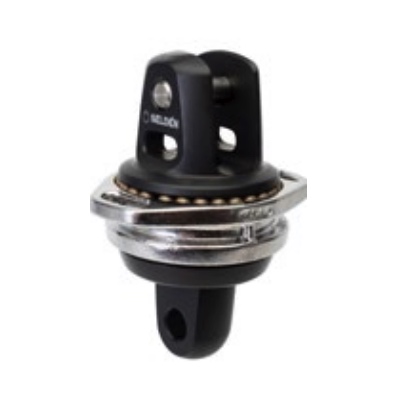

Selden

Selden integriert Top-Down Adapter in seine GX- und CX-Rollreff-Ökosysteme. Die Kompatibilität mit Selden-Torsionskabeln und Riggs ist ein praktischer Aspekt für Serien-Fahrtenyachten. Einfache Installation und Systemintegration stehen im Zentrum der Designphilosophie.

Facnor

Facnor Top-Down Adapter werden typischerweise mit FX- und FlatDeck-Rollanlagen kombiniert. Die Konstruktion konzentriert sich auf funktionale Integration und kontrollierten Rollbeginn ohne unnötige mechanische Komplexität.

Einsatzbereiche von Top-Down Adaptern

Top-Down Adapter werden hauptsächlich spezifiziert für:

- Asymmetrische Spinnaker

- Cruising-Gennaker

- Leichtwind-Reachersegel

- Frei fliegende Vorwindsegel ohne strukturelle Vorliek-Verstärkung

Beim shorthanded Offshore-Segeln ermöglicht ein korrekt installierter Top-Down Adapter, das Segel progressiv zu rollen, ohne dass Crew vor den Mast muss. Das reduziert die Exponiertheit auf dem Vorschiff und verbessert das Risikomanagement bei zunehmendem Wind.

Bei Performance-Fahrtenyachten mit einziehbaren Bugsprieten sind Top-Down Adapter Teil einer modularen Roll-Lösung, die schnelles Setzen und kontrolliertes Bergen unterstützt.

Integration mit Torsionskabeln und Rolltrommeln

Die Wirksamkeit eines Top-Down Adapters hängt stark von der Performance des Torsionskabels ab. Moderne Anti-Torsionskabel nutzen Hochmodul-Fasern wie Dyneema® oder Technora®, entwickelt, um Dehnung und Torsionsverformung zu minimieren.

Wenn Top-Down Adapter mit korrekt dimensionierten Rolltrommeln und Kopfwirbeln kombiniert werden, liefert das System:

- Unmittelbare Drehmomentreaktion

- Reduzierte Verdrehverzögerung im Kabel

- Vorhersehbaren Rollverlauf

- Geringere Spitzen-Stoßlasten beim Beginn

Korrekte Fallausrichtung ist entscheidend, um Wickler zu verhindern und eine konsistente Rotation zu erhalten. Selbst der robusteste Top-Down Adapter kann eine schlechte Anlenkgeometrie am Masttop nicht kompensieren.

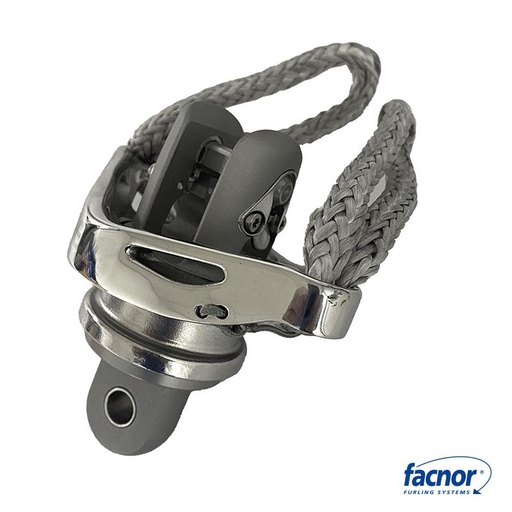

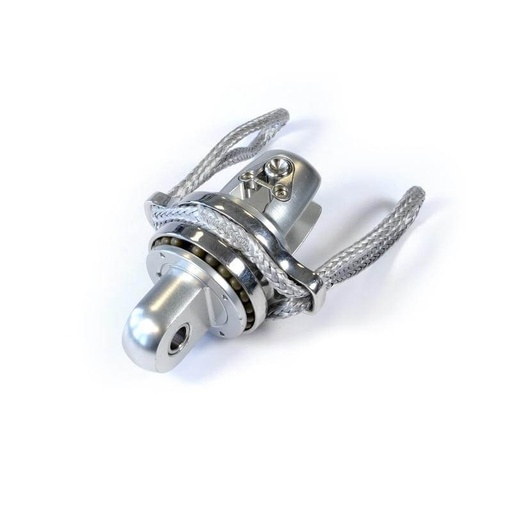

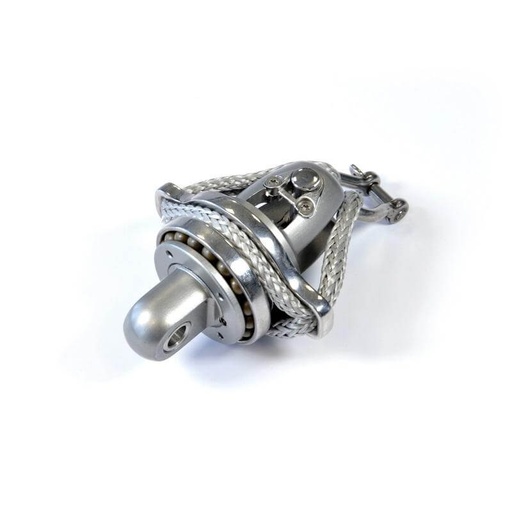

Facnor Top-Down Adapter

Den richtigen Top-Down Adapter auswählen

Bei der Spezifikation eines Top-Down Adapters sollten technisch versierte Bootseigner berücksichtigen:

- Maximale Arbeitslast in Relation zur Segelfläche

- Kompatibilität mit vorhandener Rollhardware

- Art der Kabelendverbindung (Soft-Auge, Kausche, Spleiß)

- Lagerkonfiguration (Gleitlager oder Kugellager)

- Materialpaarung und Korrosionsbeständigkeit

Bei Yachten mit größerer Verdrängung sollten Top-Down Adapter mit ausreichenden Sicherheitsreserven gewählt werden, um dynamische Lasten beim Rollbeginn in böigen Bedingungen zu berücksichtigen.

Inspektion und Langzeitzuverlässigkeit

Wie alle lasttragenden Riggkomponenten erfordert ein Top-Down Adapter regelmäßige Inspektion. Achten Sie insbesondere auf:

- Leichtgängigkeit der Lager unter Rotation

- Korrosion zwischen Edelstahl- und Aluminium-Übergängen

- Verformung an Anschlagpunkten

- Freie Gelenkigkeit unter Arbeitslast

Top-Down Adapter im Offshore-Einsatz profitieren von regelmäßigem Spülen mit Süßwasser sowie von herstellerfreigegebenen Wartungsmaßnahmen, um Lagereffizienz und strukturelle Integrität zu erhalten.

Fazit zu Top-Down Adaptern

Ein Top-Down Adapter ist eine mechanisch essenzielle Komponente in modernen Rollsystemen für asymmetrische Segel, während Top-Down Adapter als Kategorie das Rückgrat kontrollierter Kopf-zuerst-Rolltechnik bilden. Durch progressive Drehmomentübertragung und vorhersehbares Zusammenfallen des Segels ermöglichen sie ein sichereres und effizienteres Vorwind-Segelmanagement.

Mit konstruierten Lösungen von Karver, Bamar, Harken, Ubi Maior, Selden und Facnor können Bootseigner Top-Down Adapter spezifizieren, die zu Segelplan, Torsionskabel-Eigenschaften und dem gesamten Lastprofil passen – für zuverlässige Offshore-Performance.
