Mastrollen und Blockscheiben verstehen

Mastrollen und Blockscheiben spielen eine zentrale Rolle in modernen Rigg-Systemen. Sie sind die rotierenden Elemente, die Fallen, Trimmleinen oder laufendes Gut über Masttopp-Umlenkungen und durch Blöcke führen und so eine reibungslose und effiziente Lastübertragung ermöglichen. Konstruktion und Materialauswahl dieser Scheiben beeinflussen direkt Wirkungsgrad, Verschleißfestigkeit und Lebensdauer des gesamten Systems.

Eine Mastrolle ist typischerweise am Masttopp oder im Baum montiert und lenkt Fallen oder Reffleinen um. Eine Blockscheibe hingegen sitzt innerhalb eines Blockgehäuses – sie dient dazu, die Richtung des laufenden Guts zu ändern und eine Übersetzung (mechanischen Vorteil) zu erzeugen. Beide Scheibentypen sind erheblichen Lasten ausgesetzt; ihre Auslegung muss daher Festigkeit, Gewicht und Reibungseigenschaften in Einklang bringen.

Materialien und Fertigungstechniken

Moderne Mast- und Blockscheiben werden mit fortschrittlichen Werkstoffen entwickelt, die Reibung minimieren und die Haltbarkeit maximieren:

1. Hochwertige Aluminiumlegierungen

o Antal und Harken setzen vielfach auf gefräste Aluminiumscheiben mit einem hervorragenden Verhältnis von Festigkeit zu Gewicht.

o Eloxierte Oberflächen bieten Korrosionsschutz, besonders vorteilhaft in Salzwasserumgebungen.

o Präzise CNC-Bearbeitung sorgt für Rundlaufgenauigkeit und verringerten Lagerverschleiß – für leichtgängigen Betrieb selbst unter Extrembelastungen.

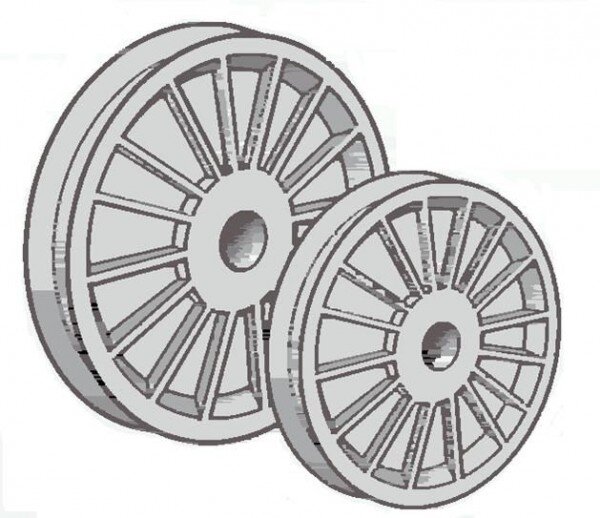

2. Verbundwerkstoff- und Polymer-Scheiben

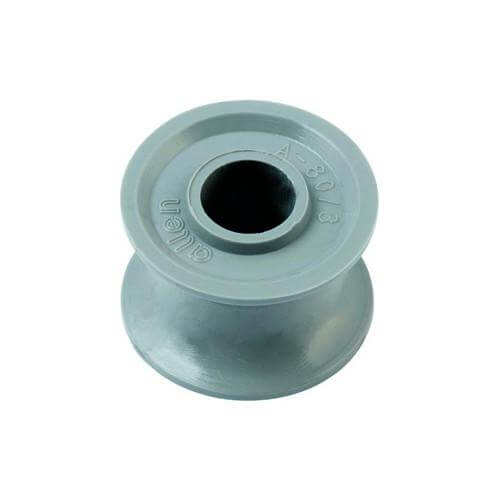

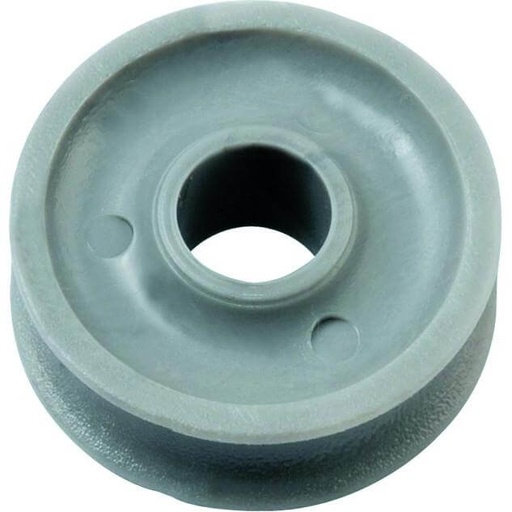

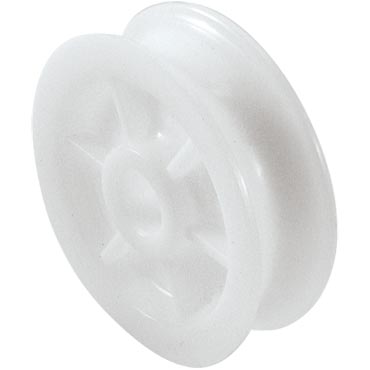

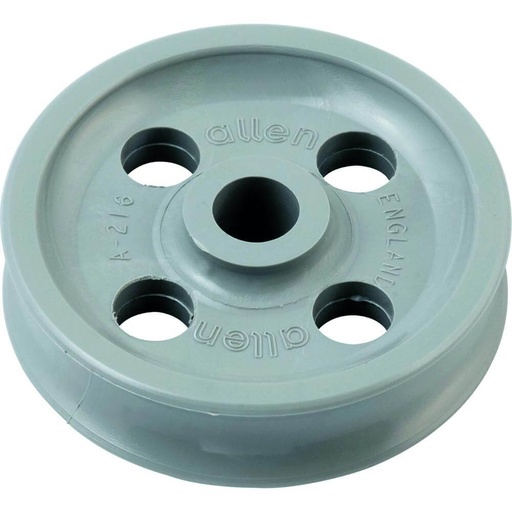

o Ronstan und Allen Brothers verwenden technische Polymere wie Acetal (Delrin®) sowie faserverstärktes Nylon.

o Diese Materialien sind selbstschmierend, reduzieren den Wartungsaufwand und schonen die Leine.

o Verbundscheiben sind leicht und ideal für kleinere Yachten oder Anwendungen, bei denen geringe Masse Priorität hat.

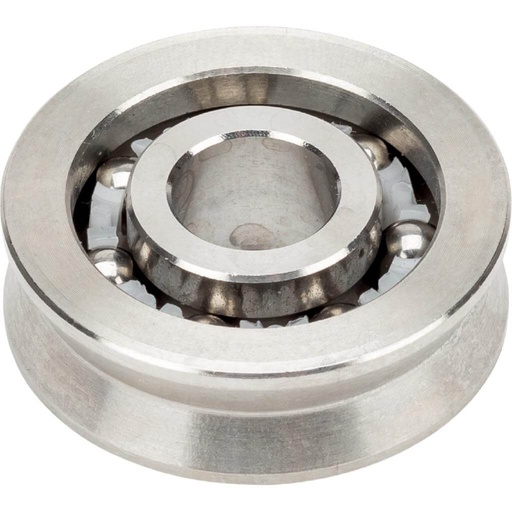

3. Edelstahl-Scheiben

o Typisch für Heavy-Duty-Masttopp-Konfigurationen oder Fallen mit sehr hoher Last.

o Bieten hohe Druckfestigkeit und Langlebigkeit, bringen jedoch einen leichten Gewichtsnachteil mit sich.

o Häufig in traditionellen oder Offshore-Setups, bei denen Zuverlässigkeit wichtiger ist als minimale Reibungsgewinne.

Lagersysteme und Reibungsmanagement

Die Effizienz einer Mastrolle oder Blockscheibe hängt maßgeblich vom Lagersystem ab. Zu den wichtigsten Lagertechnologien gehören:

• Gleitlager-Scheiben:

o Einfach und robust, mit direkten Polymer- oder Bronze-Gleitflächen.

o Ideal für statische oder langsam laufende Anwendungen wie Reff- oder Baumniederholer-/Toppnant-Leinen.

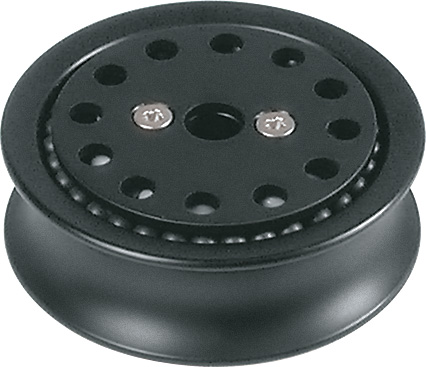

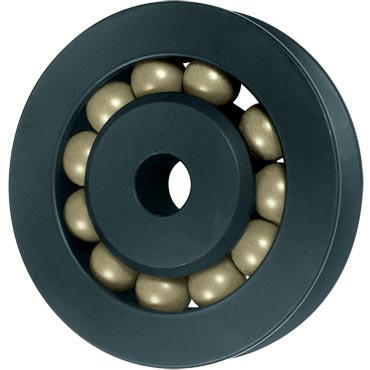

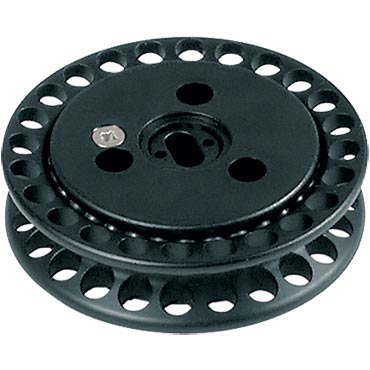

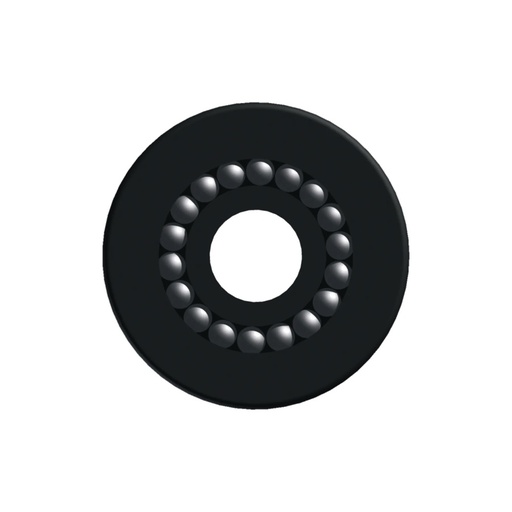

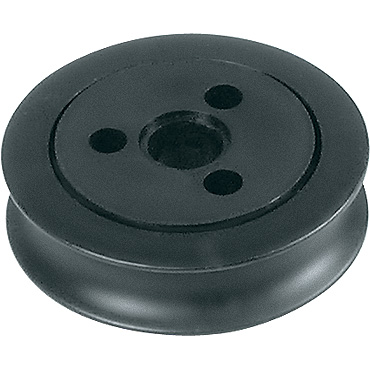

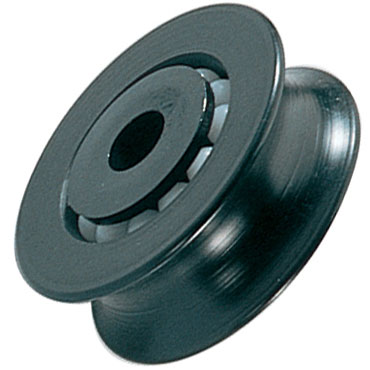

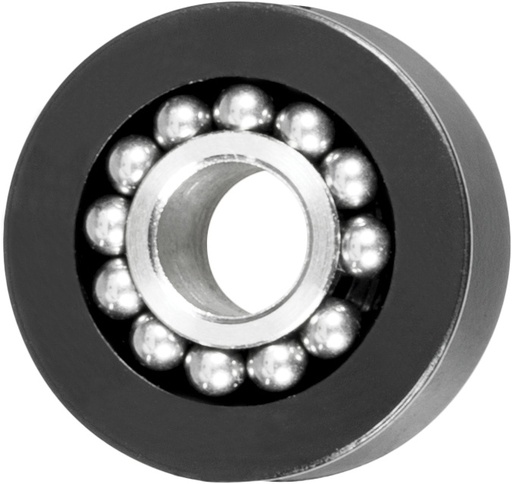

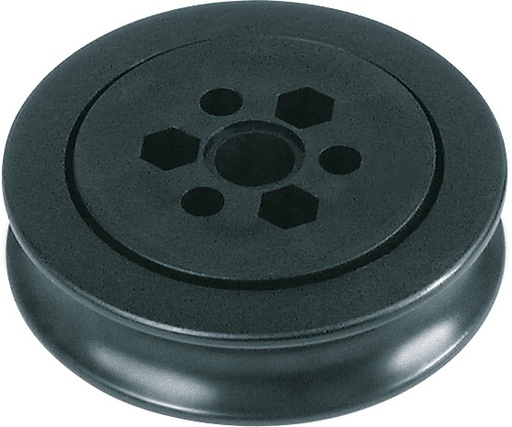

• Kugellager-Scheiben:

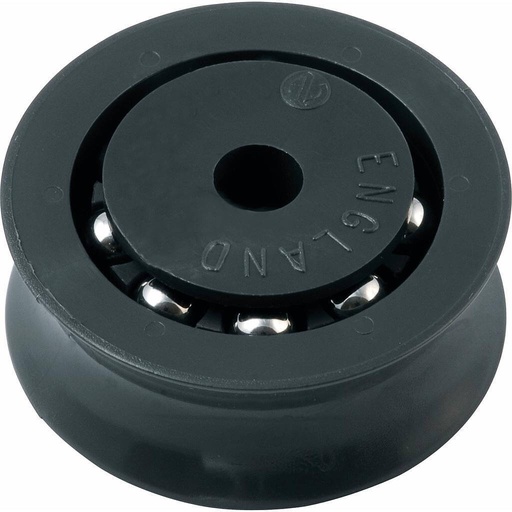

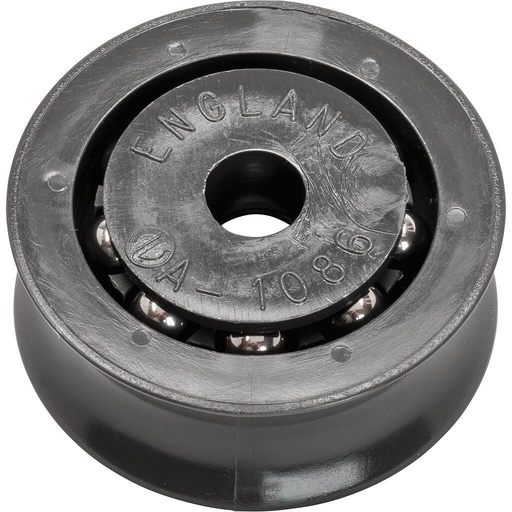

o Nutzen Delrin®- oder Edelstahlkugeln für reibungsarmen, hocheffizienten Lauf.

o Perfekt für Fallen oder Trimmleinen, die häufig nachgestellt werden.

o Zu finden in Performance-Modellen von Harken und Antal, bei denen Last-Reibungs-Verhältnisse entscheidend sind.

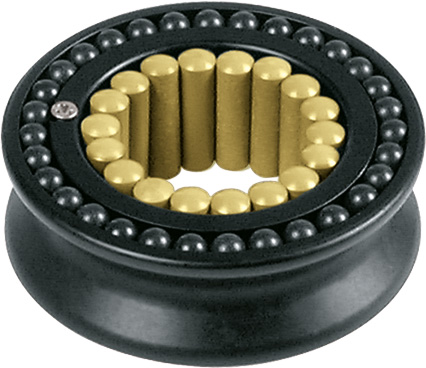

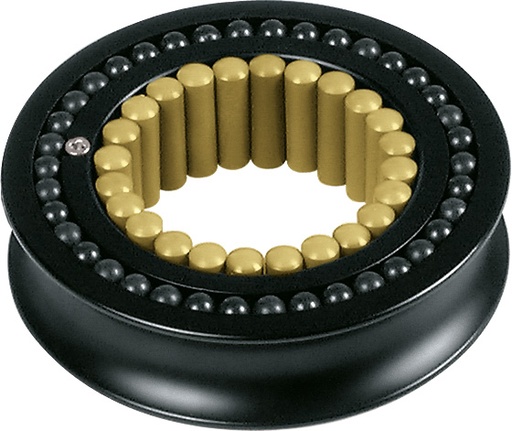

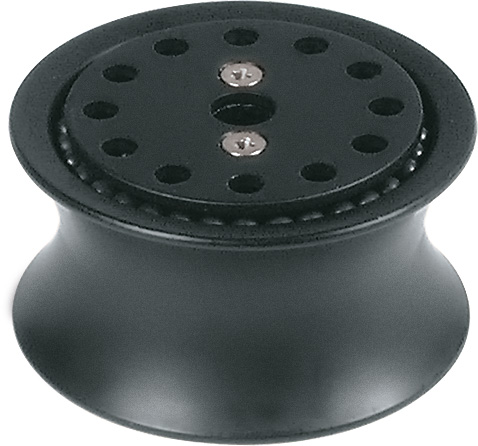

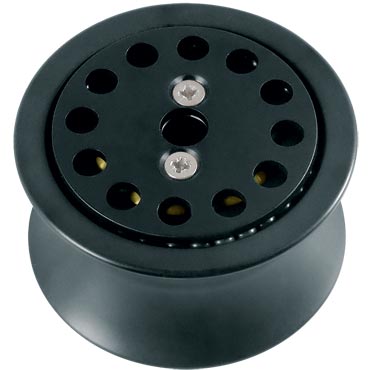

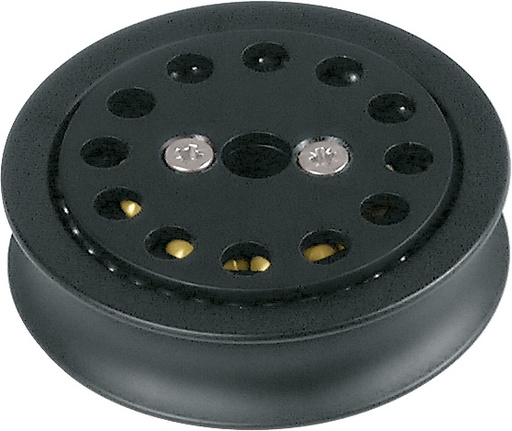

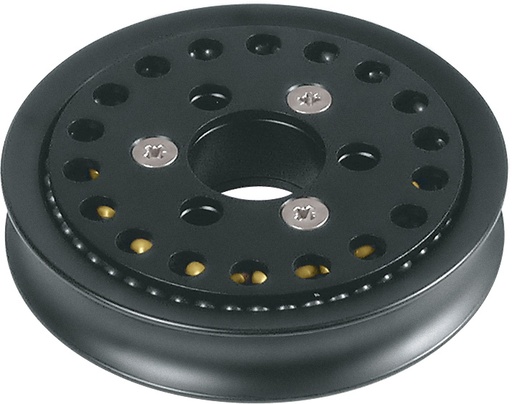

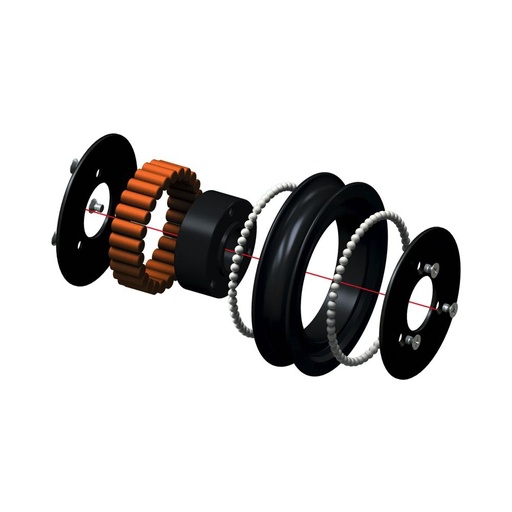

• Rollenlager-Scheiben:

o Ausgelegt für extreme Druck- und Lastbedingungen.

o Typisch für Hochleistungs-Regattayachten, bei denen Fallen oder Schoten unter hoher dynamischer Last laufen.

Die richtige Lagerwahl verbessert nicht nur die Segelkontrolle, sondern reduziert auch den Verschleiß an Leinen und Beschlägen.

Konstruktionsmerkmale führender Marken

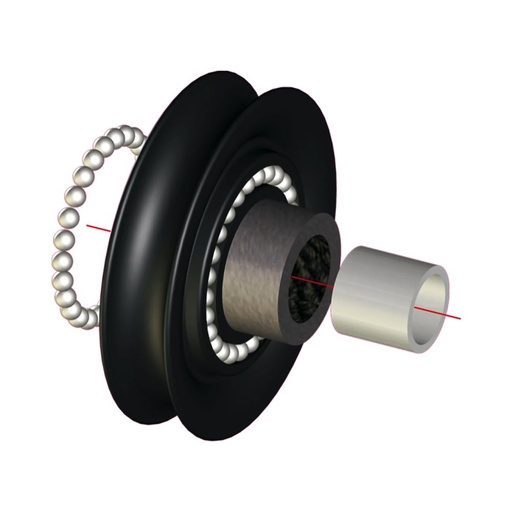

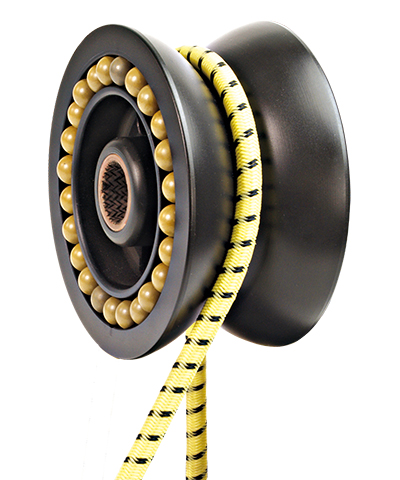

• Antal-Scheiben werden präzise aus Aluminium oder Harz-Composite gefertigt, mit harteloxierten Oberflächen und fortschrittlichen Lagersystemen. Der Fokus liegt auf minimaler Reibung und hoher Lebensdauer bei hohen Leinenlasten – häufig in Performance-Riggs zu finden.

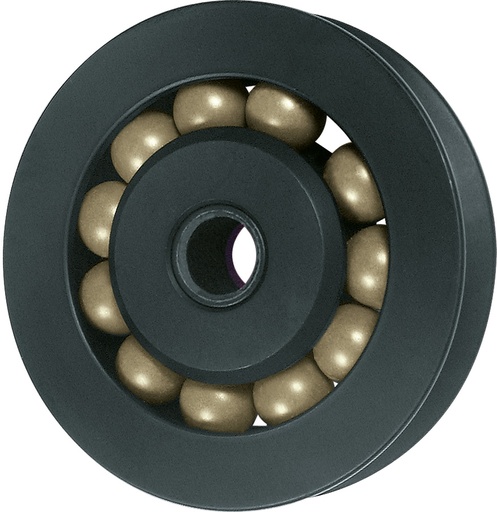

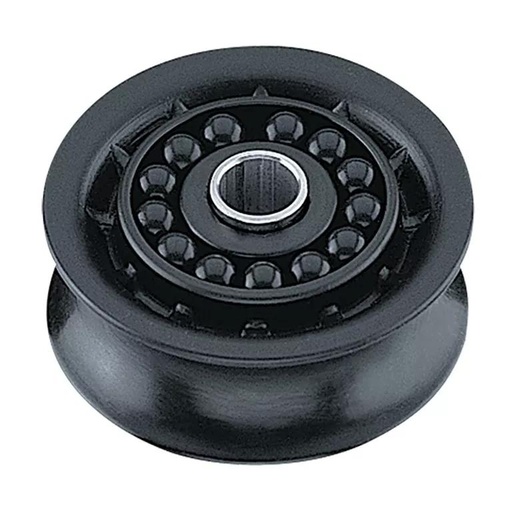

• Harken kombiniert Composite- oder Aluminiumscheiben mit Torlon®- oder Delrin®-Kugellagern, optimiert für hohe Tragfähigkeit bei minimalem Gewicht. Die Geometrie und Rillenauslegung der Harken-Scheibe sorgt für sauberen Leineneinlauf und reduziert Abplattung unter Last.

• Ronstan bietet eine breite Palette an Mastrollen und Blockscheiben – von Polymer-Gleitlager-Modellen für Fahrtenyachten bis hin zu leistungsstarken Kugellager-Scheiben für professionelle Regattaeinsätze. Der Schwerpunkt auf effizienter Lastverteilung und geringer Reibung gewährleistet konstante Performance.

• Allen Brothers sind spezialisiert auf präzise gefertigte Composite- und Aluminiumscheiben für leichte, kompakte Blocksysteme. Die Designs eignen sich für Jollen- wie auch Kielboot-Anwendungen und bieten hohe Festigkeit bei reduziertem Drehwiderstand.

Anwendungen und Systemintegration

Mastrollen und Blockscheiben kommen im gesamten Rigg eines Segelboots zum Einsatz, unter anderem:

• Masttopp-Scheiben für Fallen (Groß, Genua, Spinnaker, Code Zero).

• Baumend-Scheiben für Reff- oder Unterliekstrecker-Systeme.

• Deck-Organizer und Umlenkblöcke, die mit kompakten Scheiben Trimmleinen ins Cockpit führen.

• Niederholer- und Großschot-Systeme, die mehrere Scheiben zur Übersetzung nutzen.

Die passende Scheibengröße, Materialwahl und Lagerart sorgen für optimale Performance, minimale Reibung und geringeren Leinenverschleiß. Eine gut gewählte Scheibe kann die Segelhandhabung deutlich verbessern – insbesondere bei hohen Lasten oder beim Reffen in schweren Bedingungen.

Wartung und Austausch

Regelmäßige Inspektionen von Mastrollen und Blockscheiben sind entscheidend für Effizienz und Sicherheit des Riggs. Wichtige Prüfpunkte sind:

• Lagerzustand: Leichtgängige Rotation unter Last sicherstellen.

• Rillenverschleiß: Ersetzen, wenn die Seilrille abgeplattet ist oder starke Riefen zeigt.

• Korrosion: Besonders bei Edelstahl- oder Aluminiumscheiben in Salzwasser.

• Ausrichtung: Fehlstellung beschleunigt Lager- und Leinenverschleiß.

Der Austausch verschlissener Scheiben vor einem größeren Refit oder einer Riggsinspektion verhindert kostspielige Mastdemontagen und stellt maximale Performance sicher, wenn es darauf ankommt.

Fazit zu Mastrollen und Blockscheiben

Die Auswahl der richtigen Mastrollen oder Blockscheiben ist grundlegend für zuverlässige, reibungsarme Segelhandhabung. Ob leichte Composite-Modelle für kleinere Yachten oder präzise gefräste Aluminiumscheiben für leistungsorientierte Riggs mit hoher Last: Upffront bietet ein umfassendes Sortiment von Antal, Ronstan, Harken und Allen Brothers. Jede Marke kombiniert moderne Werkstoffe, präzise Konstruktion und bewährte Zuverlässigkeit – damit Ihr Rigg in jeder Segelbedingung leichtgängig und effizient arbeitet.
