Gennaker AT-Kabel

Gennaker AT-Kabel, genauer als Gennaker-Anti-Torsionskabel bezeichnet, sind eine spezialisierte Komponente, die in Top-Down-Furling-Systemen für asymmetrische Segel eingesetzt wird. Ihre Hauptaufgabe besteht darin, das Rotationsmoment von der Rolltrommel zum Kopf des Segels zu übertragen und so ein kontrolliertes Einrollen zu ermöglichen, während der Vorliek frei fliegend bleibt. Die richtige Auswahl und Spezifikation von Gennaker AT-Kabeln ist entscheidend für ein zuverlässiges Rollverhalten, vorhersehbares Segelhandling und eine langfristige Haltbarkeit des Systems.

Im Gegensatz zu Code-Zero- oder geradlinigen Vorlieksegeln werden Gennaker entlang des Vorlieks nicht durch das Torsionskabel abgestützt. Daher sind Gennaker-Anti-Torsionskabel speziell auf die Drehmomentübertragung ausgelegt, nicht auf Vorliekstützung oder eine forestay-ähnliche strukturelle Steifigkeit. Dieser Unterschied bestimmt wesentliche Konstruktions- und Aufbauentscheidungen bei Faserauswahl, Kabeldurchmesser und Endterminierung.

Top-Down-Rollmechanik und die Rolle von Gennaker-Anti-Torsionskabeln

In einem Top-Down-Furling-System ist die Rolltrommel am Schothorn/Tack des Segels über einen Strop oder eine weiche Verbindung angeschlagen, sodass der Tack frei rotieren kann. Der Kopf des Segels ist mit einem Wirbel verbunden, der mechanisch mit dem Torsionskabel gekoppelt ist. Wenn die Trommel gedreht wird, wird Drehmoment in das Kabel eingeleitet und nach oben bis zum Kopfwirbel übertragen.

Das Einrollen beginnt am Kopf des Segels und läuft nach unten in Richtung Tack. Dieses kopfinitiierte Rollverhalten ist für asymmetrische Segel essenziell, da es dem Segel ermöglicht, sauber um den eigenen Körper zu rollen, statt sich auf ein fixes Vorliek zu stützen.

Damit dieses System korrekt funktioniert, muss das Gennaker AT-Kabel eine hohe Torsionssteifigkeit mit minimaler Winkelverzögerung zwischen Trommeldrehung und Reaktion am Kopf aufweisen. Jede Verzögerung oder Torsionsweichheit kann zu ungleichmäßigem Einrollen, Teilwicklungen oder Schwierigkeiten beim Einrollen unter Last führen – insbesondere mit zunehmender Segelgröße und steigendem scheinbaren Wind.

Armare Gennaker-Anti-Torsionskabel – Konstruktionsprinzipien

Armare Gennaker AT-Kabel sind speziell für Top-Down-Furling-Anwendungen entwickelt und nutzen unidirektionale Hochmodul-Faserkernkonstruktionen, die auf Drehmomentübertragung optimiert sind. Die Fasern sind parallel zur Lastachse ausgerichtet, um konstruktionsbedingte Dehnung zu minimieren und ein konsistentes Verhalten unter dynamischen Lasten sicherzustellen.

Übliche Faseroptionen sind Dyneema SK78 und Dyneema SK99, gewählt aufgrund ihres hohen Festigkeit-zu-Gewicht-Verhältnisses, geringer Kriechneigung und guter Ermüdungsfestigkeit. Der Kern wird anschließend durch mehrere geflochtene Mantelschichten stabilisiert. Diese Geflechtlagen spielen eine entscheidende Rolle für die Torsionsperformance, da sie die Faserrotation begrenzen und die Kernintegrität über wiederholte Drehmomentzyklen hinweg erhalten.

Wesentliche Konstruktionsmerkmale von Armare Gennaker-Anti-Torsionskabeln sind:

- Unidirektionale Faserkernkonstruktionen für geringe Dehnung

- Mehrere geflochtene Mäntel zur Erhöhung der Torsionssteifigkeit

- Kompakte Durchmesser zur Reduzierung von Windwiderstand und Gewicht

- UV- und abriebfeste Außenlagen

- Fertigung nach Maß auf exakte Endlänge

Dieser Konstruktionsansatz ermöglicht es Armare, die Torsionseffizienz zu maximieren, ohne den Kabeldurchmesser unnötig zu erhöhen – ein wichtiger Punkt insbesondere für performanceorientierte Installationen.

Integrierte Terminals und Hardware-Kompatibilität

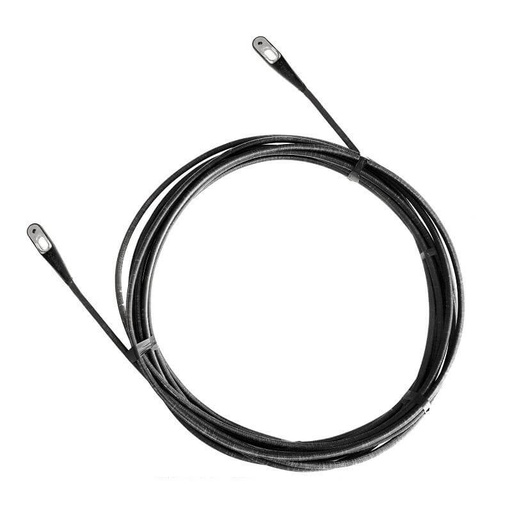

Im Gegensatz zu Torsionsleinen, die in durchgehenden Längen geliefert werden, werden Gennaker-Anti-Torsionskabel typischerweise als Maßanfertigung mit integrierten Endterminals gebaut. Armare Kabel werden auf Endlänge gefertigt, wobei die Endbeschläge während des Aufbauprozesses installiert werden, statt später durch Klemmen oder Spleißen ergänzt zu werden.

Typische Terminierungsoptionen sind:

- Weiche oder harte Kauschen, die in die Kabelstruktur integriert sind

- Auge-zu-Auge- oder Auge-zu-Wirbel-Konfigurationen

- Endbeschläge, dimensioniert passend zu spezifischen Rolltrommeln und Wirbeln

Dieser integrierte Ansatz reduziert das Volumen an den Kabelenden, verbessert die Lastausrichtung und macht externe mechanische Klemmen überflüssig. Das ist besonders vorteilhaft bei Gennakersegeln mit schmalen Kopfverstärkungen oder kompakten Vorliektapes, wo Bauraum und Beweglichkeit begrenzt sind.

Einsatzbereiche für Gennaker AT-Kabel

Gennaker-Anti-Torsionskabel werden in einem breiten Spektrum von Segelanwendungen eingesetzt, überall dort, wo das Top-Down-Einrollen asymmetrischer Segel erforderlich ist.

Cruising-Gennaker

Für Fahrtenyachten sorgen Gennaker AT-Kabel für ein vorhersehbares Rollverhalten und vereinfachtes Segelhandling. Zuverlässiges Top-Down-Einrollen ist besonders wertvoll für kleine Crews, da die Möglichkeit, das Segel unter Last sauber einzurollen, die Decksarbeit reduziert und die Sicherheit erhöht.

Performance- und Regatta-Gennaker

Im Performance- und Regattaeinsatz ist eine schnelle torsionale Reaktion essenziell. Armare Gennaker-Anti-Torsionskabel werden häufig dort spezifiziert, wo schnelle Setzmanöver, kontrollierte Bergungen und sauberes Einrollen während Manövern gefordert sind – mit minimalem Einfluss auf Segelform oder Windwiderstand.

Offshore- und Shorthanded-Segeln

Beim Offshore-Segeln entstehen durch variable Lasten und Seegang zusätzliche Anforderungen an Rollsysteme. Korrekt spezifizierte Gennaker AT-Kabel helfen, ein konsistentes Rollverhalten sicherzustellen und das Risiko von Teilrollungen oder unkontrolliertem Ausrollen zu reduzieren.

Das richtige Gennaker-Anti-Torsionskabel auswählen

Die Wahl des richtigen Gennaker AT-Kabels umfasst mehr als nur das Abgleichen einer Bruchlast. Zu den wichtigsten zu berücksichtigenden Parametern gehören:

- Segelfläche und Vorlieklänge

- Erwartete Arbeits- und Spitzenlasten

- Erforderliche Torsionssteifigkeit für effektives Top-Down-Einrollen

- Kompatibilität mit der Geometrie von Rolltrommel und Kopfwirbel

- Akzeptabler Kabeldurchmesser in Relation zur Segelkonstruktion

Eine Überdimensionierung des Durchmessers kann Windwiderstand und Gewicht im Rigg erhöhen, während eine zu geringe Torsionssteifigkeit die Rollperformance beeinträchtigen kann. Armares Fertigungsansatz erlaubt es, die Kabelspezifikation eng auf Segel und Rollsystem abzustimmen, statt auf generische Größenkategorien angewiesen zu sein.

Gennaker-Anti-Torsionskabel vs. Code-Zero-Kabel

Auch wenn beide Systeme Torsionselemente verwenden, erfüllen Gennaker-Anti-Torsionskabel und Code-Zero-Torsionskabel grundsätzlich unterschiedliche Aufgaben.

Gennaker-Anti-Torsionskabel werden für das Top-Down-Einrollen frei fliegender asymmetrischer Segel verwendet

Code-Zero-Torsionskabel werden für das Bottom-Up-Einrollen von Segeln mit geradem Vorliek eingesetzt, die auf Vorliekstützung angewiesen sind

Dieses Verständnis ist bei der Spezifikation von Rollkomponenten entscheidend, da sich Lastfälle, Steifigkeitsanforderungen und Konstruktionsmethoden deutlich unterscheiden.

Zusammenfassung zu Gennaker AT-Kabeln

Gennaker AT-Kabel, auch als Gennaker-Anti-Torsionskabel bezeichnet, sind eine kritische Komponente in Top-Down-Furling-Systemen für asymmetrische Segel. Da sie speziell für die Drehmomentübertragung und nicht für Vorliekstützung ausgelegt sind, benötigen sie hohe Torsionssteifigkeit, geringe Dehnung und kompakte Durchmesser.

Armare Gennaker-Anti-Torsionskabel kombinieren Hochmodulfasern, zweckoptimierte Konstruktion und integrierte Terminals, um eine zuverlässige Rollperformance über Fahrten-, Regatta- und Offshore-Anwendungen hinweg zu liefern. Eine korrekte Spezifikation sorgt für vorhersehbares Segelhandling, erhöhte Sicherheit und langfristige Systemzuverlässigkeit.
