Cavi gennaker
I cavi antitorsione per gennaker hanno un diametro maggiore, a parità di lunghezza, rispetto ai cavi per avvolgimento bottom-up, per gestire i carichi torsionali aggiuntivi tipici dell’avvolgimento top-down. Questo perché la torsione deve essere trasmessa lungo tutta la lunghezza del cavo, dal tamburo fino alla penna della vela, dove inizia l’avvolgimento.
I cavi per gennaker, più correttamente descritti come cavi antitorsione gennaker, sono un componente specializzato utilizzato nei sistemi di avvolgimento top-down per vele asimmetriche. Il loro ruolo principale è trasmettere la coppia di rotazione dal tamburo di avvolgimento alla penna della vela, consentendo un avvolgimento controllato mentre la ralinga d’inferitura rimane volante. La corretta scelta e specifica dei cavi per gennaker è fondamentale per un avvolgimento affidabile, una manovra della vela prevedibile e la durabilità del sistema nel lungo periodo.
A differenza dei Code Zero o delle vele con inferitura dritta, i gennaker non sono sostenuti dal cavo antitorsione lungo l’inferitura. Di conseguenza, i cavi antitorsione gennaker sono progettati specificamente per la trasmissione della coppia, non per fornire supporto all’inferitura o una rigidità strutturale tipo strallo. Questa differenza determina scelte chiave di progettazione e costruzione nella selezione delle fibre, nel diametro del cavo e nel metodo di terminazione.
Meccanica dell’avvolgimento Top-Down e ruolo dei cavi antitorsione per gennaker
In un sistema di avvolgimento top-down, il tamburo di avvolgimento è collegato alla mura della vela tramite uno stroppo o un collegamento morbido, consentendo alla mura di ruotare liberamente. La penna della vela è collegata a un girello che è meccanicamente vincolato al cavo antitorsione. Quando il tamburo viene ruotato, la coppia viene introdotta nel cavo e trasmessa verso l’alto fino al girello di penna.
L’avvolgimento inizia dalla penna della vela e procede verso il basso fino alla mura. Questa azione di avvolgimento avviata dalla penna è essenziale per le vele asimmetriche, perché consente alla vela di arrotolarsi pulitamente su se stessa invece di fare affidamento su un’inferitura fissa.
Perché il sistema funzioni correttamente, il cavo antitorsione gennaker deve offrire un’elevata rigidità torsionale con un ritardo angolare minimo tra la rotazione del tamburo e la risposta alla penna. Qualsiasi ritardo o “morbidezza” torsionale può causare un avvolgimento irregolare, avvolgimenti parziali o difficoltà ad avvolgere la vela sotto carico, soprattutto all’aumentare della superficie velica e del vento apparente.

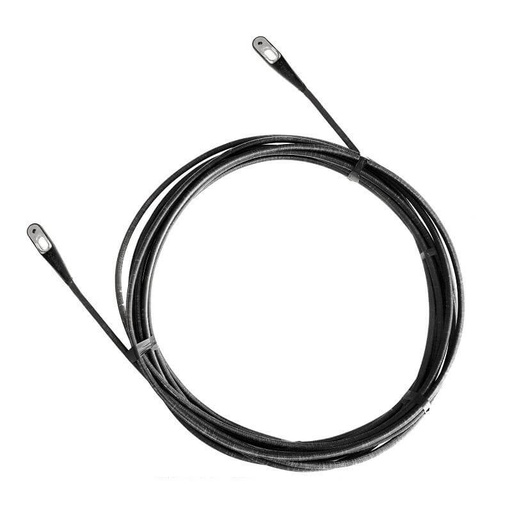

Cavi antitorsione gennaker Armare – principi costruttivi
I cavi gennaker Armare sono progettati specificamente per applicazioni top-down, utilizzando anime in fibre unidirezionali ad alto modulo ottimizzate per la trasmissione della coppia. Le fibre sono allineate parallelamente all’asse di carico per ridurre al minimo l’allungamento costruttivo e garantire un comportamento costante sotto carichi dinamici.
Le scelte più comuni includono Dyneema SK78 e Dyneema SK99, selezionate per l’elevato rapporto resistenza/peso, le basse caratteristiche di creep e la buona resistenza a fatica. L’anima viene poi stabilizzata mediante più strati di calza intrecciata. Questi strati intrecciati svolgono un ruolo critico nelle prestazioni torsionali, contrastando la rotazione delle fibre e mantenendo l’integrità dell’anima durante ripetuti cicli di coppia.
Le principali caratteristiche costruttive dei cavi antitorsione gennaker Armare includono:
- Anime in fibre unidirezionali per basso allungamento
- Più calze intrecciate per aumentare la rigidità torsionale
- Diametri compatti per ridurre resistenza aerodinamica e peso
- Strati esterni resistenti ai raggi UV e all’abrasione
- Produzione su misura alla lunghezza finita esatta
Questo approccio costruttivo consente ad Armare di massimizzare l’efficienza torsionale senza aumentare inutilmente il diametro del cavo, un aspetto particolarmente importante per installazioni orientate alle prestazioni.
Terminali integrati e compatibilità con l’hardware
A differenza delle cime antitorsione fornite in lunghezze continue, i cavi antitorsione per gennaker sono tipicamente realizzati su misura con terminali integrati. I cavi Armare sono prodotti alla lunghezza finita, con i terminali installati durante il processo di costruzione invece di essere aggiunti successivamente tramite serraggio o impiombatura.
Le opzioni di terminazione tipiche includono:
- Redance morbide o rigide integrate nella struttura del cavo
- Configurazioni occhiello-occhiello o occhiello-girello
- Terminali dimensionati per adattarsi a specifici tamburi e girelli di avvolgimento
Questo approccio integrato riduce l’ingombro alle estremità del cavo, migliora l’allineamento dei carichi ed elimina la dipendenza da morsetti meccanici esterni. È particolarmente vantaggioso per vele gennaker con toppe di penna strette o nastri d’inferitura compatti, dove spazio e articolazione sono limitati.
Applicazioni dei cavi per gennaker
I cavi antitorsione per gennaker sono utilizzati in un’ampia gamma di applicazioni veliche ovunque sia richiesto l’avvolgimento top-down di vele asimmetriche.
Gennaker da crociera
Per le barche da crociera, i cavi gennaker offrono un comportamento di avvolgimento prevedibile e una gestione della vela semplificata. Un avvolgimento top-down affidabile è particolarmente prezioso con equipaggi ridotti, dove la possibilità di avvolgere la vela pulitamente sotto carico riduce il lavoro in coperta e aumenta la sicurezza.
Gennaker performance e da regata
In ambito performance e regata, una risposta torsionale rapida è essenziale. I cavi antitorsione gennaker Armare sono spesso specificati quando servono issate veloci, ammainate controllate e un avvolgimento pulito durante le manovre, con un impatto minimo su forma vela o resistenza aerodinamica.
Navigazione offshore e in solitario/equipaggio ridotto
La navigazione offshore impone ulteriori requisiti ai sistemi di avvolgimento a causa di carichi e stati del mare variabili. Cavi antitorsione gennaker specificati correttamente aiutano a garantire un comportamento di avvolgimento costante, riducendo il rischio di avvolgimento parziale o di apertura incontrollata della vela.
| Superficie vela (m²) | Dimensione tipica barca (LOA) | Ø cavo tipico (mm) | Applicazione tipica |
|---|---|---|---|
| 40–80 | 30–36 ft | 6–7 mm | Gennaker da crociera |
| 80–120 | 36–44 ft | 8–9 mm | Crociera performance |
| 120–180 | 44–52 ft | 10–11 mm | Offshore / regata |
| 180+ | 52+ ft | 12 mm + | Maxi / heavy-duty |
Selezionare il cavo antitorsione gennaker corretto
La scelta del cavo gennaker corretto va oltre il semplice abbinamento del carico di rottura. I parametri chiave da considerare includono:
- Superficie velica e lunghezza dell’inferitura
- Carichi di lavoro e di picco previsti
- Rigidità torsionale richiesta per un efficace avvolgimento top-down
- Compatibilità con la geometria del tamburo e del girello di penna
- Diametro del cavo accettabile in relazione alla costruzione della vela
Sovradimensionare il diametro può aumentare la resistenza aerodinamica e il peso in alto, mentre sottodimensionare la rigidità torsionale può compromettere le prestazioni di avvolgimento. L’approccio produttivo di Armare consente di adattare le specifiche del cavo in modo molto preciso alla vela e al sistema di avvolgimento, invece di affidarsi a categorie dimensionali generiche.
Cavi antitorsione gennaker vs cavi Code Zero
Sebbene entrambi i sistemi utilizzino elementi torsionali, i cavi antitorsione gennaker e i cavi antitorsione Code Zero svolgono funzioni fondamentalmente diverse.
I cavi antitorsione gennaker sono utilizzati per l’avvolgimento top-down di vele asimmetriche volanti
i cavi antitorsione Code Zero sono utilizzati per l’avvolgimento bottom-up di vele con inferitura dritta che fanno affidamento sul supporto dell’inferitura
Comprendere questa distinzione è essenziale quando si specificano i componenti di avvolgimento, perché i casi di carico, i requisiti di rigidità e i metodi costruttivi differiscono in modo significativo.
Riepilogo sui cavi per gennaker
I cavi per gennaker, chiamati anche cavi antitorsione gennaker, sono un componente critico nei sistemi di avvolgimento top-down per vele asimmetriche. Progettati specificamente per la trasmissione della coppia e non per il supporto dell’inferitura, richiedono elevata rigidità torsionale, basso allungamento e diametri compatti.
I cavi antitorsione gennaker Armare combinano fibre ad alto modulo, una costruzione dedicata e terminali integrati per offrire prestazioni di avvolgimento affidabili in crociera, regata e offshore. Una specifica corretta assicura una manovra della vela prevedibile, maggiore sicurezza e affidabilità del sistema nel lungo periodo.
