Adattatori top-down

Il ruolo di un adattatore top-down nei moderni sistemi di avvolgimento

In una configurazione portante con vela libera (free-flying), un adattatore top-down funge da interfaccia meccanica tra il cavo antitorsione e il girello di penna della vela. Mentre le vele Code 0 vengono spesso avvolte dal basso verso l’alto grazie ai loro cavi di inferitura strutturali e all’elevata tensione dell’drizza, gli spinnaker asimmetrici e i gennaker da crociera richiedono che l’avvolgimento inizi dalla penna.

Gli adattatori top-down consentono alla coppia generata dal tamburo di essere trasmessa lungo il cavo antitorsione, in modo che la rotazione inizi dalla penna della vela. Questo assicura che le sezioni superiori di balumina e inferitura si avvolgano per prime, collassando progressivamente la vela dall’alto verso il basso. Senza un adattatore top-down correttamente dimensionato, i carichi di avvolgimento possono rimanere concentrati alla mura, causando un arrotolamento irregolare o un avvolgimento incompleto.

Per yacht da crociera tra 30 e 70 piedi e per programmi offshore con equipaggio ridotto, gli adattatori top-down sono fondamentali per una gestione sicura e ripetibile delle vele portanti dal pozzetto.

Funzione meccanica di un adattatore top-down

Un adattatore top-down viene in genere installato tra il terminale del cavo antitorsione e il girello di penna. La sua geometria consente una rotazione iniziale indipendente, così che l’energia torsionale si accumuli in testa prima che la mura ingaggi completamente.

Tra i diversi produttori, gli adattatori top-down condividono alcune caratteristiche ingegneristiche fondamentali:

- Disaccoppiamento rotazionale controllato all’avvio dell’avvolgimento

- Sistemi di cuscinetti a basso attrito o boccole composite

- Corpi in alluminio anodizzato ad alta resistenza

- Componenti portanti in acciaio inox

- Articolazione ottimizzata per ridurre al minimo i carichi laterali

Sotto carico, l’adattatore top-down deve trasmettere la forza torsionale in modo efficiente evitando deformazioni o grippaggi. Questo diventa particolarmente importante su vele con spalla pronunciata, dove il carico aerodinamico deve ridursi in sequenza dalla penna verso il basso.

Dal punto di vista del rigging, la corretta specifica di un adattatore top-down dipende da:

- Limite di carico di lavoro (WLL) del sistema di avvolgimento

- Diametro e rigidezza del cavo antitorsione

- Superficie velica e dislocamento dello yacht

- Angolo di entrata della drizza e geometria della puleggia in testa d’albero

Un disallineamento tra cavo antitorsione e adattatore top-down può causare ritardo torsionale, carichi d’urto o ingaggio ritardato della vela.

Approcci ingegneristici specifici per marca

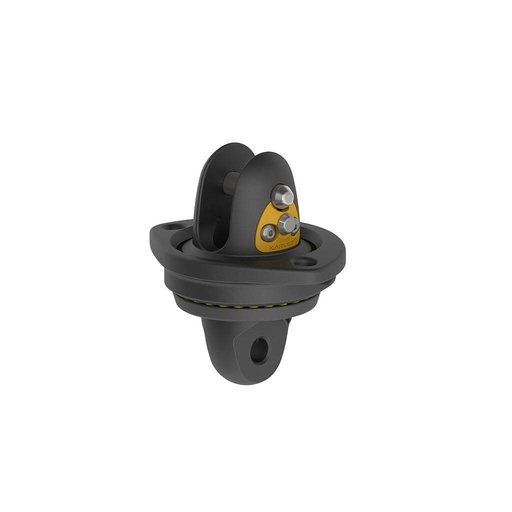

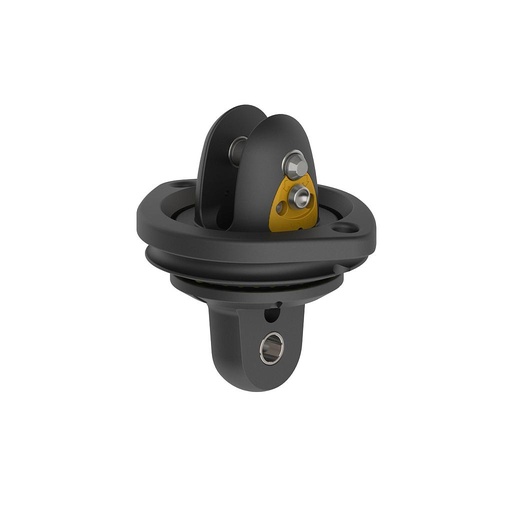

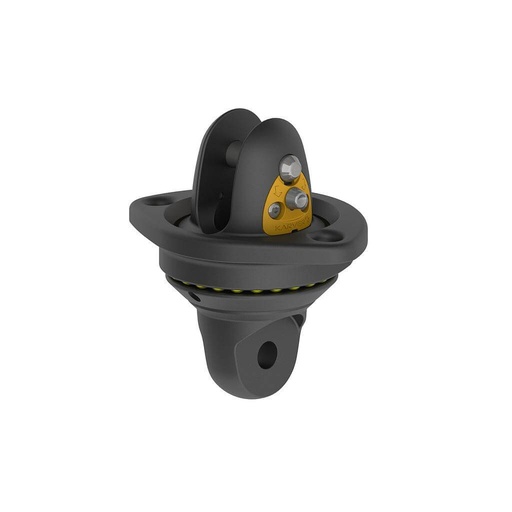

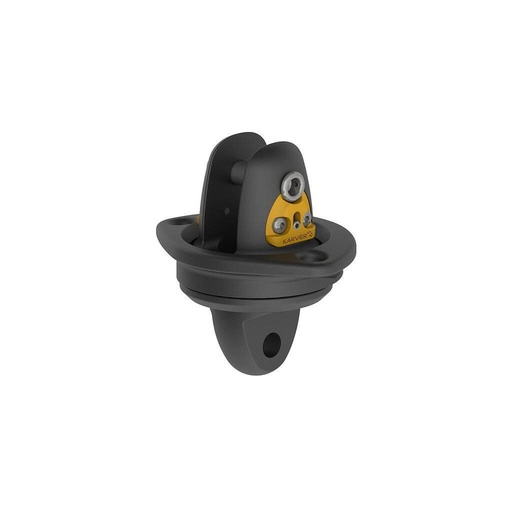

Karver

Adattatori top-down Karver sono progettati per integrarsi con avvolgitori KSF e KF. Il loro approccio enfatizza peso ridotto e tolleranze di lavorazione precise. Nei modelli più grandi, gruppi cuscinetto ad alto carico e costruzione in alluminio hard anodised sono standard. Questi sistemi sono spesso specificati su yacht da crociera performance e piattaforme orientate alla regata, dove l’efficienza torsionale è critica.

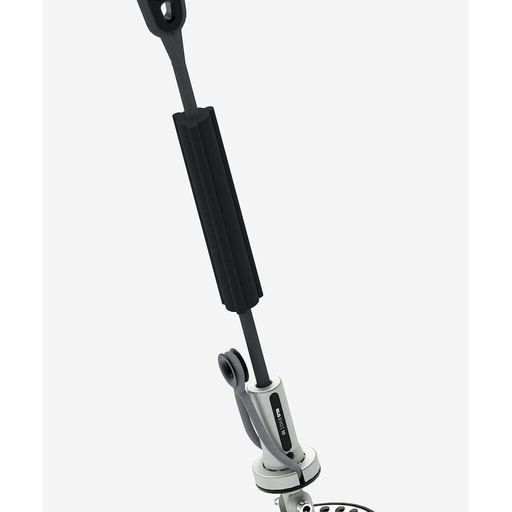

Bamar

Bamar offre adattatori top-down modulari compatibili con avvolgitori RLG e gennaker. L’ingegnerizzazione è tipicamente conservativa nella classificazione dei carichi, privilegiando robustezza strutturale per l’uso in crociera offshore. Per applicazioni bluewater, questo approccio fornisce prestazioni prevedibili a lungo termine sotto carico ciclico.

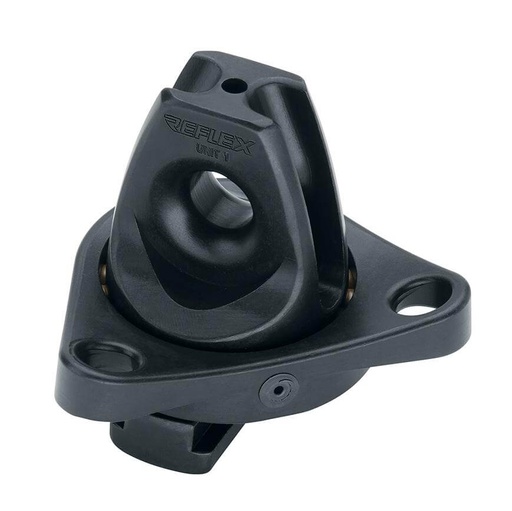

Harken

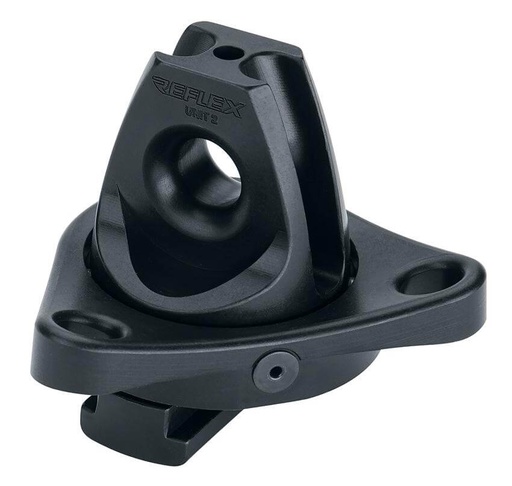

Harken integra il concetto di adattatore top-down nella propria architettura di avvolgitori Reflex. Affidabilità dei cuscinetti e trasmissione fluida della coppia sono priorità chiave di progetto. Adattatori top-down Harken sono ampiamente utilizzati su yacht da crociera che portano vele asimmetriche su bompressi fissi o retrattili.

Ubi Maior

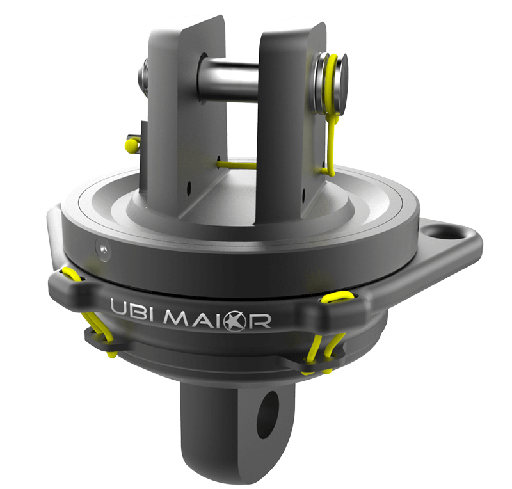

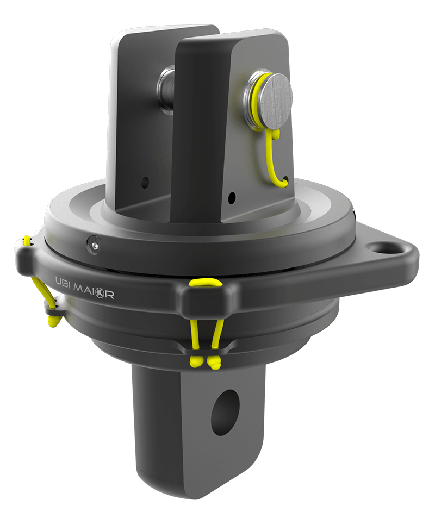

Adattatori top-down Ubi Maior vengono spesso scelti per yacht più grandi e ambienti ad alto carico. L’enfasi è su capacità strutturale e geometria di articolazione raffinata, in particolare dove la tensione di drizza e la superficie velica generano carichi torsionali elevati.

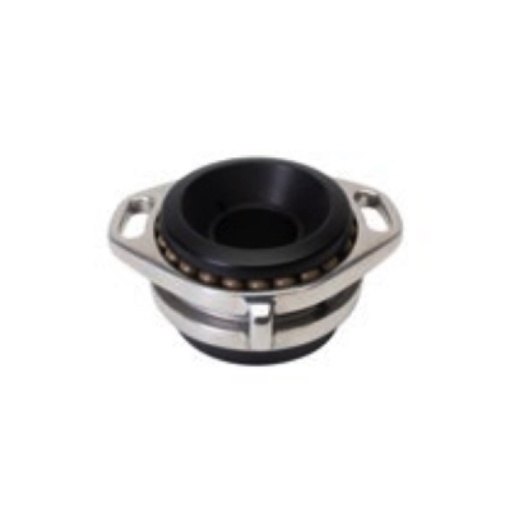

Selden

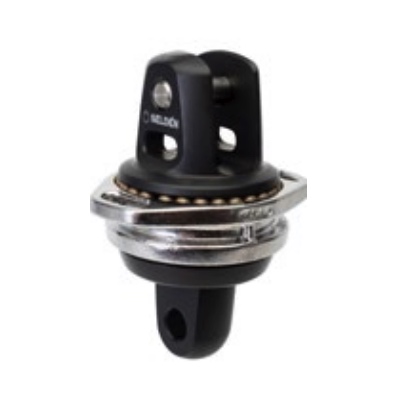

Selden integra adattatori top-down nei propri ecosistemi di avvolgitori GX e CX. La compatibilità con i cavi antitorsione e gli alberi Selden è una considerazione pratica per gli yacht da crociera di produzione. Semplicità di installazione e integrazione di sistema sono centrali nella filosofia progettuale.

Facnor

Adattatori top-down Facnor sono tipicamente abbinati ad avvolgitori FX e FlatDeck. La loro ingegnerizzazione si concentra sull’integrazione funzionale e su un avvio controllato dell’avvolgimento senza complessità meccanica non necessaria.

Applicazioni degli adattatori top-down

Gli adattatori top-down sono specificati principalmente per:

- Spinnaker asimmetrici

- Gennaker da crociera

- Vele da reaching in aria leggera

- Vele portanti free-flying senza rinforzo strutturale dell’inferitura

Nella navigazione offshore in equipaggio ridotto, un adattatore top-down installato correttamente consente di avvolgere progressivamente la vela senza che l’equipaggio debba spostarsi a prua dell’albero. Questo riduce l’esposizione in coperta e migliora la gestione complessiva del rischio con vento in aumento.

Per yacht da crociera performance dotati di bompressi retrattili, gli adattatori top-down fanno parte di una soluzione di avvolgimento modulare che supporta un rapido spiegamento della vela e un recupero controllato.

Integrazione con cavi antitorsione e tamburi di avvolgimento

L’efficacia di un adattatore top-down dipende in larga misura dalle prestazioni del cavo antitorsione. I moderni cavi antitorsione utilizzano fibre ad alto modulo come Dyneema® o Technora®, progettate per ridurre al minimo l’allungamento e la deformazione torsionale.

Quando gli adattatori top-down sono combinati con tamburi di avvolgimento e girelli di penna correttamente dimensionati, il sistema offre:

- Risposta immediata alla coppia

- Ridotto ritardo di torsione nel cavo

- Progressione di avvolgimento prevedibile

- Picchi di carico d’urto inferiori all’avvio

Il corretto allineamento della drizza è essenziale per prevenire avvolgimenti e mantenere una rotazione costante. Anche l’adattatore top-down più robusto non può compensare una geometria di rinvio scadente in testa d’albero.

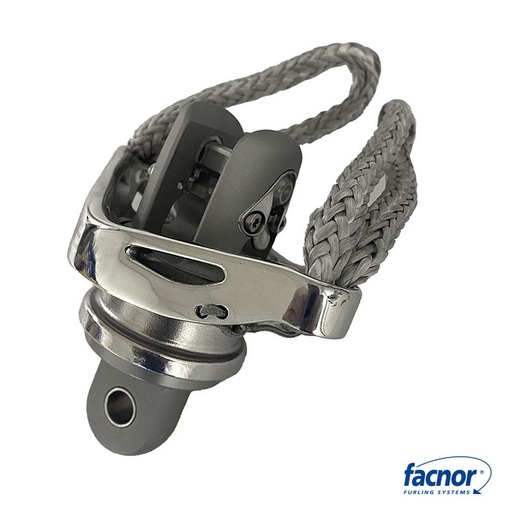

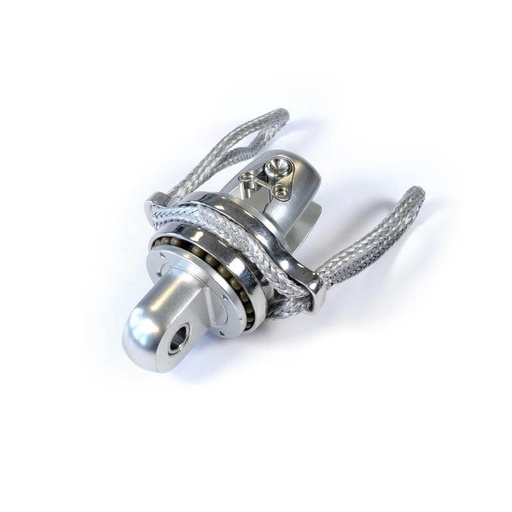

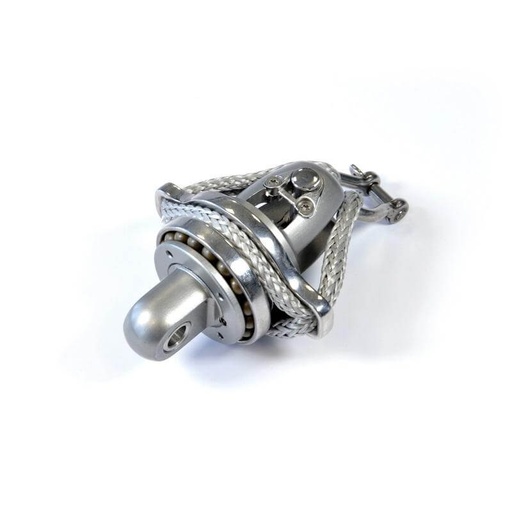

Adattatore Top Down Facnor

Selezionare l’adattatore top-down corretto

Nella scelta di un adattatore top-down, gli armatori più tecnici dovrebbero considerare:

- Carico massimo di lavoro in relazione alla superficie velica

- Compatibilità con l’hardware di avvolgimento esistente

- Tipo di terminale del cavo (occhio morbido, redancia, impiombatura)

- Configurazione dei cuscinetti (con boccola o a sfere)

- Accoppiamento dei materiali e resistenza alla corrosione

Sugli yacht a maggiore dislocamento, gli adattatori top-down dovrebbero essere selezionati con margini di sicurezza adeguati per tenere conto dei carichi dinamici durante l’avvio dell’avvolgimento in condizioni di raffiche.

Ispezione e affidabilità nel lungo periodo

Come tutti i componenti di rigging portanti, un adattatore top-down richiede ispezioni periodiche. Occorre prestare attenzione a:

- Scorrevolezza dei cuscinetti in rotazione

- Corrosione tra interfacce in inox e alluminio

- Deformazioni nei punti di attacco

- Articolazione libera sotto carico di lavoro

Gli adattatori top-down che operano in ambienti offshore beneficiano di risciacqui regolari con acqua dolce e di procedure di manutenzione approvate dal produttore, per preservare l’efficienza dei cuscinetti e l’integrità strutturale.

Conclusione sugli adattatori top-down

Un adattatore top-down è un componente meccanicamente essenziale nei moderni sistemi di avvolgimento per vele asimmetriche, mentre gli adattatori top-down come categoria costituiscono la spina dorsale della tecnologia di avvolgimento controllato con inizio dalla penna. Garantendo un trasferimento progressivo della coppia e un collasso prevedibile della vela, consentono una gestione delle vele portanti più sicura ed efficiente.

Con soluzioni ingegnerizzate disponibili da Karver, Bamar, Harken, Ubi Maior, Selden e Facnor, gli armatori possono specificare adattatori top-down che si adattino al piano velico, alle caratteristiche del cavo antitorsione e al profilo complessivo dei carichi, per prestazioni offshore affidabili.
