Adaptateurs Top Down

Le rôle d’un adaptateur Top Down dans les systèmes d’enroulement modernes

Dans une configuration portante en libre, un adaptateur Top Down fait office d’interface mécanique entre le câble anti-torsion et l’émerillon de drisse en tête de voile. Alors que les voiles de Code 0 s’enroulent fréquemment du bas vers le haut grâce à leur câble de guindant structurel et à une forte tension de drisse, les spis asymétriques et les gennakers de croisière nécessitent un enroulement qui démarre en tête.

Les adaptateurs Top Down permettent au couple généré au tambour d’être transmis via le câble anti-torsion afin que la rotation commence à la tête de la voile. Cela garantit que les sections hautes de la chute et du guindant s’enroulent en premier, en faisant s’effondrer progressivement la voile de haut en bas. Sans adaptateur Top Down correctement dimensionné, les efforts d’enroulement peuvent rester concentrés sur l’amure, entraînant un enroulement irrégulier ou incomplet.

Pour les yachts de croisière de 30 à 70 pieds, et pour les programmes hauturiers en équipage réduit, les adaptateurs Top Down sont essentiels pour une manœuvre des voiles portantes sûre, répétable et réalisable depuis le cockpit.

Fonction mécanique d’un adaptateur Top Down

Un adaptateur Top Down s’installe généralement entre la terminaison du câble anti-torsion et l’émerillon de tête. Sa géométrie permet une rotation initiale partiellement indépendante, de sorte que l’énergie de torsion s’accumule en tête avant que l’amure n’engage pleinement.

Selon les fabricants, les adaptateurs Top Down partagent plusieurs caractéristiques d’ingénierie fondamentales :

- Désaccouplement rotatif contrôlé au démarrage de l’enroulement

- Systèmes de roulements à faible friction ou bagues composites

- Corps en aluminium anodisé haute résistance

- Composants porteurs en acier inoxydable

- Articulation optimisée pour minimiser les efforts latéraux

Sous charge, l’adaptateur Top Down doit transmettre efficacement le couple de torsion tout en évitant la déformation ou le grippage. C’est particulièrement important sur les voiles à forte projection d’épaule, où la charge aérodynamique doit diminuer de manière séquentielle depuis la tête vers le bas.

Du point de vue du gréement, le bon dimensionnement d’un adaptateur Top Down dépend de :

- La charge de travail admissible (WLL) du système d’enroulement

- Le diamètre et la raideur du câble anti-torsion

- La surface de voile et le déplacement du yacht

- L’angle de sortie de drisse et la géométrie de la réa de tête de mât

Une inadéquation entre le câble anti-torsion et l’adaptateur Top Down peut entraîner un retard de torsion, des charges de choc ou un engagement tardif de la voile.

Approches d’ingénierie spécifiques selon les marques

Karver

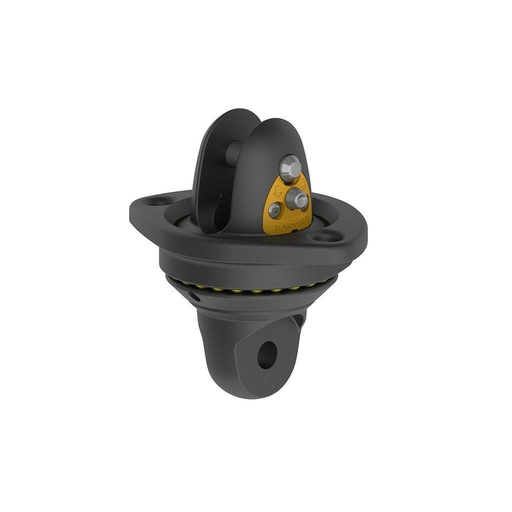

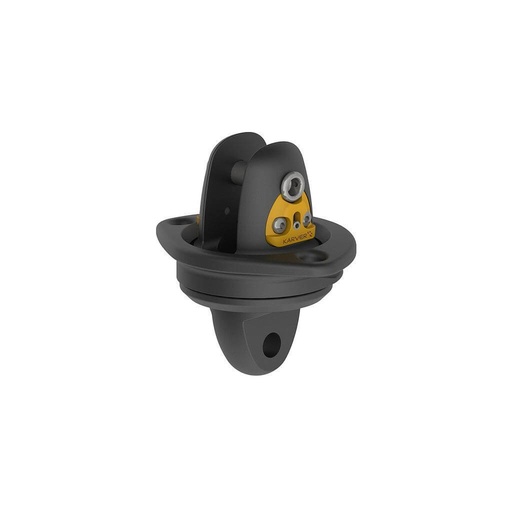

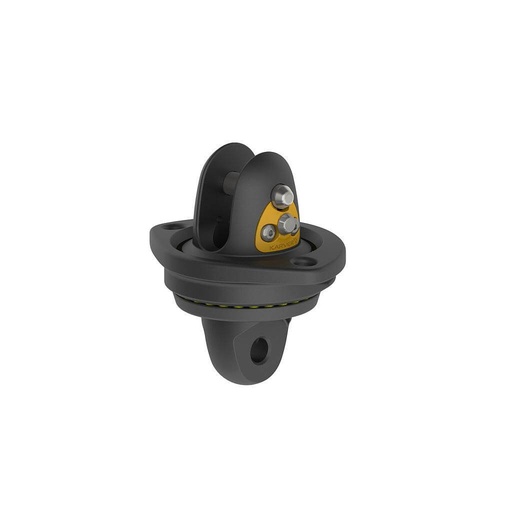

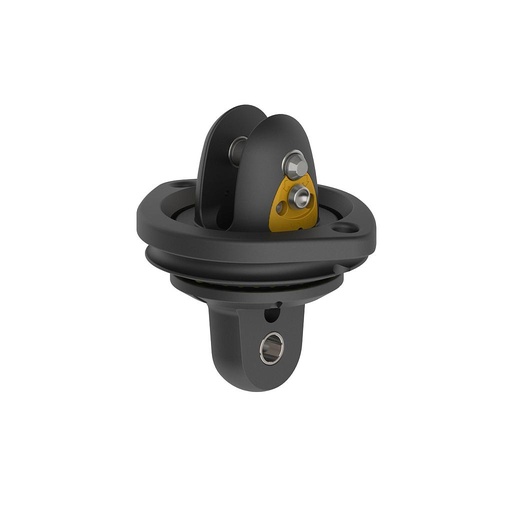

Adaptateurs Top Down Karver sont conçus pour s’intégrer aux emmagasineurs KSF et KF. Leur approche privilégie la légèreté et des tolérances d’usinage précises. Sur les modèles de plus grande taille, des ensembles de roulements pour fortes charges et une construction en aluminium anodisé dur sont la norme. Ces systèmes sont couramment spécifiés sur des yachts de croisière performants et des plateformes orientées régate, où l’efficacité de torsion est critique.

Bamar

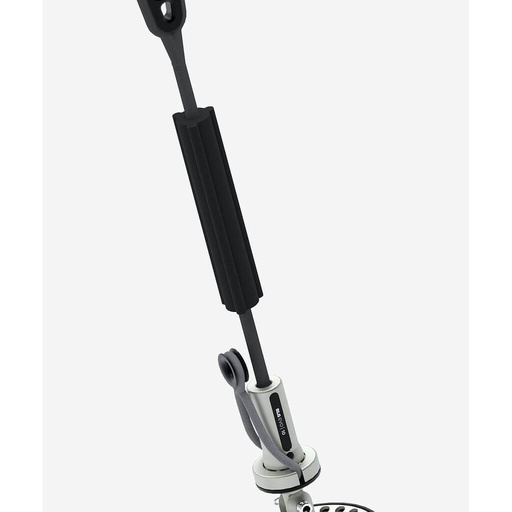

Bamar propose des adaptateurs Top Down modulaires compatibles avec les emmagasineurs RLG et gennaker. L’ingénierie est généralement prudente en termes de charge, en favorisant la robustesse structurelle pour un usage croisière hauturière. Pour les applications grande croisière, cette approche apporte des performances prévisibles sur le long terme sous charges cycliques.

Harken

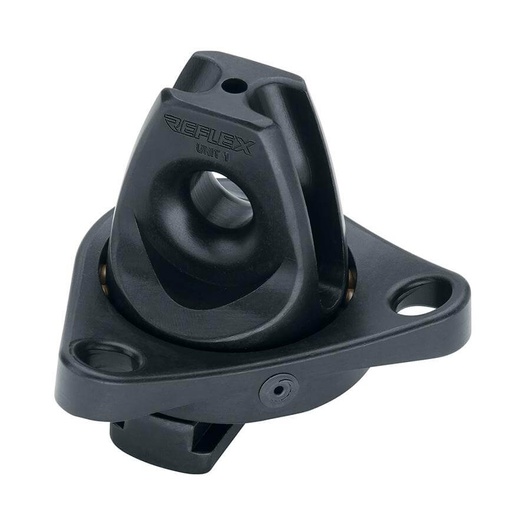

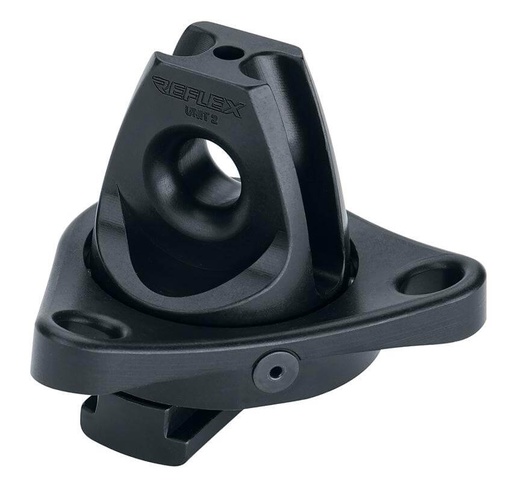

Harken intègre le concept d’adaptateur Top Down dans son architecture d’enroulement Reflex. La fiabilité des roulements et une transmission de couple fluide sont des priorités de conception. Adaptateurs Top Down Harken sont largement utilisés sur des yachts de croisière portant des voiles asymétriques sur bout-dehors fixe ou rétractable.

Ubi Maior

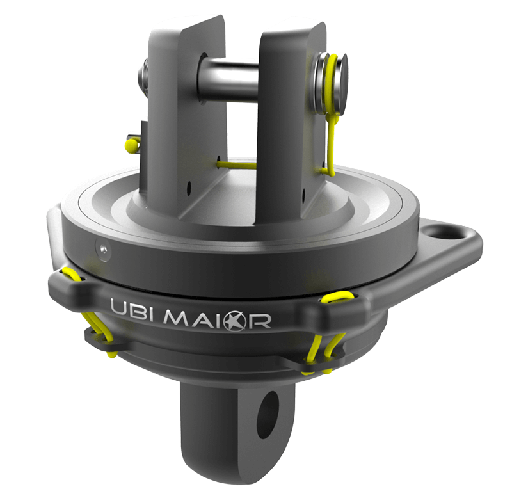

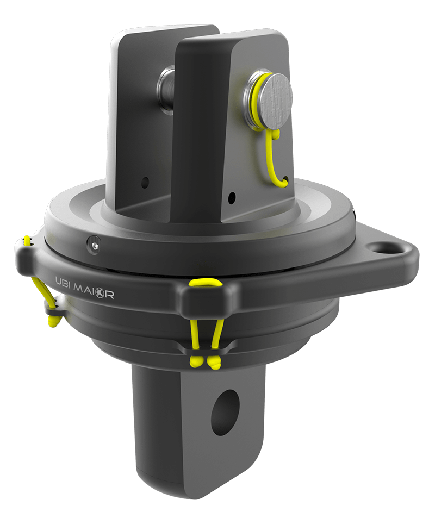

Adaptateurs Top Down Ubi Maior sont souvent retenus pour les plus grands yachts et les environnements à forte charge. L’accent est mis sur la capacité structurelle et une géométrie d’articulation soignée, notamment lorsque la tension de drisse et la surface de voile génèrent des charges de torsion élevées.

Selden

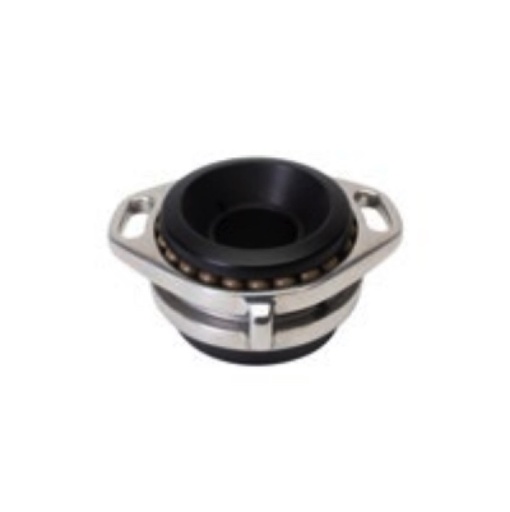

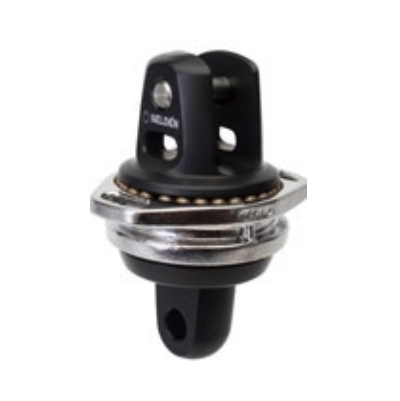

Selden intègre des adaptateurs Top Down à ses écosystèmes d’enroulement GX et CX. La compatibilité avec les câbles anti-torsion et les espars Selden est un point pratique pour les yachts de croisière de série. La simplicité d’installation et l’intégration du système sont au cœur de la philosophie de conception.

Facnor

Adaptateurs Top Down Facnor sont généralement associés aux emmagasineurs FX et FlatDeck. Leur conception vise l’intégration fonctionnelle et un démarrage d’enroulement contrôlé, sans complexité mécanique inutile.

Applications des adaptateurs Top Down

Les adaptateurs Top Down sont principalement spécifiés pour :

- Spis asymétriques

- Gennakers de croisière

- Voiles de reaching par petit temps

- Voiles portantes en libre sans renfort structurel de guindant

En navigation hauturière en équipage réduit, un adaptateur Top Down correctement installé permet d’enrouler la voile progressivement sans qu’un équipier ait à se déplacer en avant du mât. Cela réduit l’exposition sur l’avant et améliore la gestion globale des risques lorsque le vent monte.

Pour les yachts de croisière performants équipés d’un bout-dehors rétractable, les adaptateurs Top Down font partie d’une solution d’enroulement modulaire qui permet un envoi rapide et une récupération contrôlée.

Intégration avec les câbles anti-torsion et les tambours d’enroulement

L’efficacité d’un adaptateur Top Down dépend fortement des performances du câble anti-torsion. Les câbles anti-torsion modernes utilisent des fibres à haut module telles que le Dyneema® ou le Technora®, conçues pour minimiser l’allongement et la déformation en torsion.

Lorsque des adaptateurs Top Down sont associés à des tambours d’enroulement et des émerillons de tête correctement dimensionnés, le système offre :

- Une réponse immédiate au couple

- Une réduction du retard de torsion dans le câble

- Une progression d’enroulement prévisible

- Des charges de choc maximales plus faibles au démarrage

Un alignement correct de la drisse est indispensable pour éviter l’enroulement parasite et maintenir une rotation régulière. Même l’adaptateur Top Down le plus robuste ne peut pas compenser une mauvaise géométrie de sortie en tête de mât.

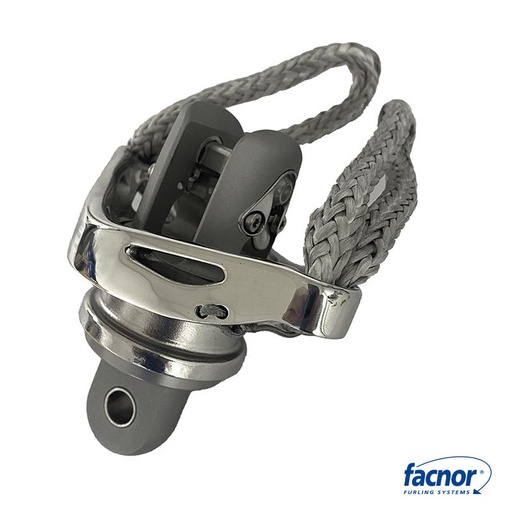

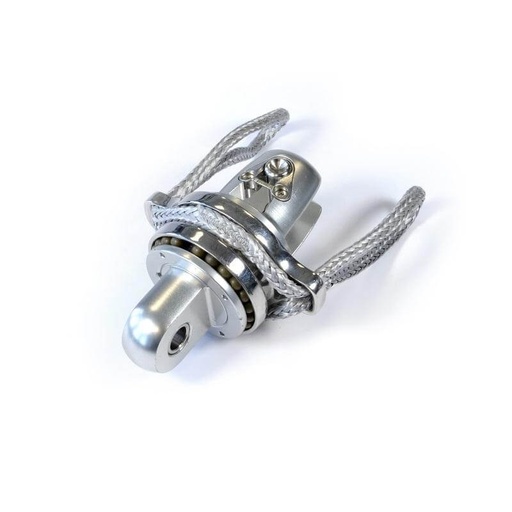

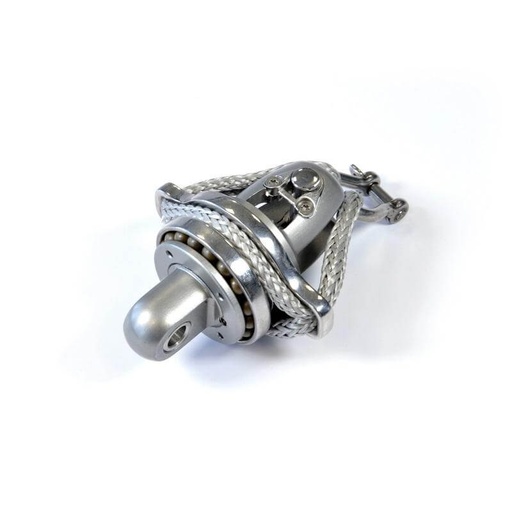

Adaptateur Top Down Facnor

Choisir le bon adaptateur Top Down

Lors du choix d’un adaptateur Top Down, les propriétaires techniquement avertis doivent prendre en compte :

- La charge maximale de travail en fonction de la surface de voile

- La compatibilité avec l’accastillage d’enroulement existant

- Le type de terminaison du câble (œil textile, cosse, épissure)

- La configuration des roulements (sur bague ou à billes)

- L’association des matériaux et la résistance à la corrosion

Sur les yachts à plus fort déplacement, les adaptateurs Top Down doivent être sélectionnés avec des marges de sécurité appropriées afin de tenir compte des charges dynamiques au démarrage de l’enroulement par rafales.

Contrôle et fiabilité à long terme

Comme tout composant de gréement porteur, un adaptateur Top Down nécessite des inspections périodiques. Il convient de vérifier :

- La douceur de rotation des roulements

- La corrosion entre interfaces inox et aluminium

- La déformation aux points d’attache

- La liberté d’articulation sous charge de travail

Les adaptateurs Top Down utilisés en milieu hauturier bénéficient d’un rinçage régulier à l’eau douce et de procédures d’entretien approuvées par le fabricant afin de préserver l’efficacité des roulements et l’intégrité structurelle.

Conclusion sur les adaptateurs Top Down

Un adaptateur Top Down est un composant mécaniquement essentiel des systèmes d’enroulement modernes pour voiles asymétriques ; en tant que catégorie, les adaptateurs Top Down constituent la base de la technologie d’enroulement contrôlé en commençant par la tête. En assurant un transfert progressif du couple et un affalement prévisible de la voile, ils permettent une gestion des voiles portantes plus sûre et plus efficace.

Avec des solutions conçues par Karver, Bamar, Harken, Ubi Maior, Selden et Facnor, les propriétaires peuvent choisir des adaptateurs Top Down adaptés au plan de voilure, aux caractéristiques du câble anti-torsion et au profil de charge global, pour une performance hauturière fiable. Pour les recherches et usages courants, on parle aussi d’adaptateur spi asymetrique.
