Câble de torsion

Avec l’enrouleur de Code Zero, l’amure de la voile est fixée à la cosse du câble et, lorsque le tambour commence à enrouler, le câble se met à tourner et la voile s’enroule autour du câble. Alors qu’avec les asymétriques, le guindant de la voile vole librement sans être solidaire du câble. L’amure de la voile est sur un émerillon indépendant de sorte que, lorsque le tambour enroule, le couple est transmis sur toute la longueur du câble jusqu’à la tête de la voile, où l’enroulement commence.

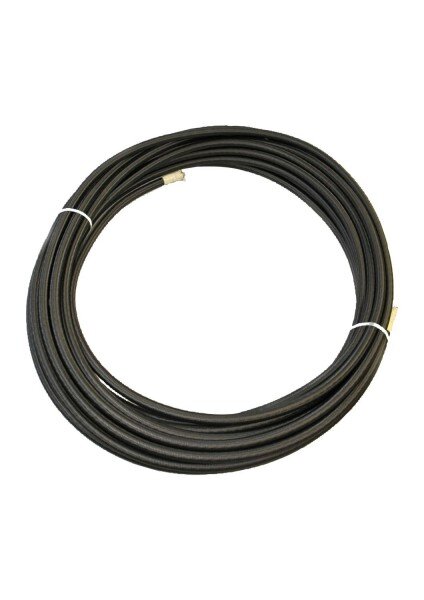

Différence entre câble torsionnel, câble anti torsion et bout/cordage de torsion, et quand utiliser l’un ou l’autre

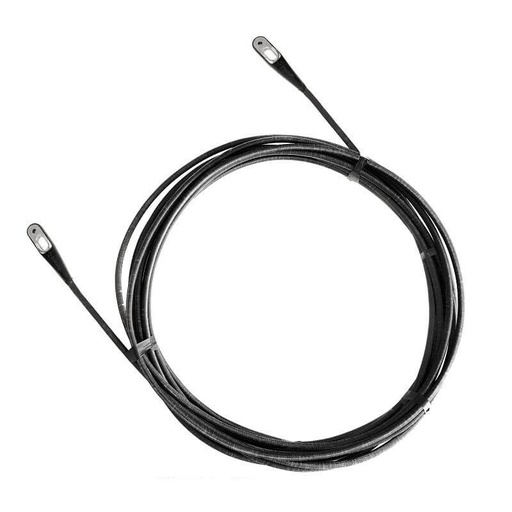

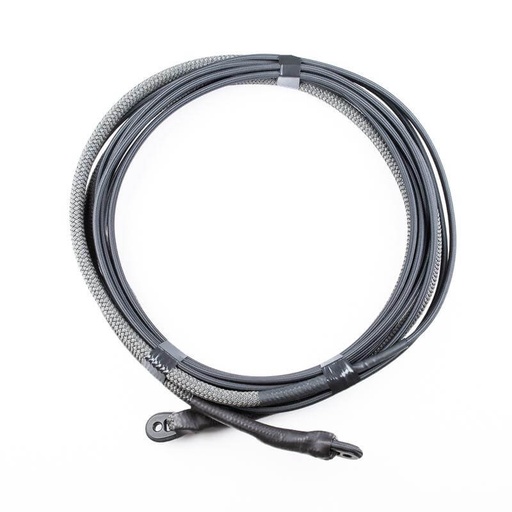

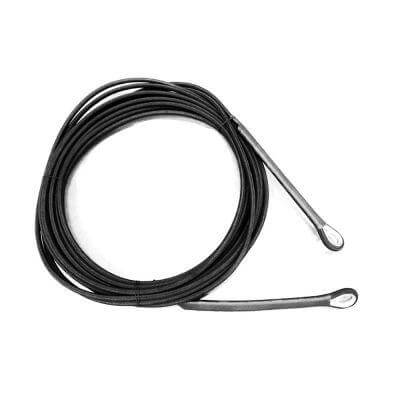

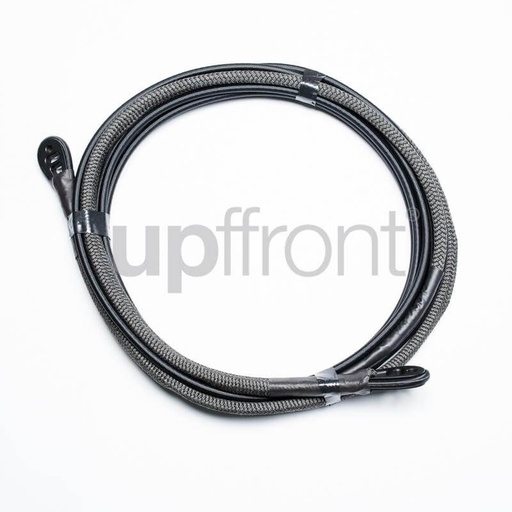

Les câbles torsionnels sont fabriqués sur mesure à une longueur spécifique à partir de fibres de noyau composite unidirectionnelles. Les cosses d’enroulement sont intégrées à la voile pendant la construction du câble. Les bouts/cordages de torsion sont fabriqués en grandes longueurs sur bobine (200 m+), puis coupés à la longueur pour chaque voile. Les terminaisons sont réalisées en enroulant l’extrémité du bout autour d’une cosse d’enroulement, puis en rabattant le bout sur lui-même et en le serrant pour former une terminaison solide. Les bouts de torsion ont l’avantage de pouvoir être terminés au ponton, mais les terminaisons sont nettement plus lourdes et plus volumineuses que des câbles torsionnels sur mesure.

Les bouts de torsion sont limités par les extrémités de bout serrées. À mesure que les charges de traction (code zeros) et les charges de torsion (asymétriques) augmentent, vous pouvez commencer à avoir des problèmes de cosses qui s’arrachent de la boucle de bout ou de serre-câbles qui glissent.

Notre règle générale est que les limites de longueur de bout suivantes devraient s’appliquer :

Si la longueur de câble requise dépasse ces limites, vous devriez sérieusement envisager de passer à un câble sur mesure.

Comment fonctionnent les câbles torsionnels, comment ils sont fabriqués et longueur sous charge

Un câble de torsion agit comme un tube de torsion. Le diamètre est un paramètre clé de la raideur en torsion. On augmente la raideur en torsion en augmentant le diamètre du câble, par rapport à sa longueur. Les câbles torsionnels ont généralement une âme unidirectionnelle recouverte d’au minimum 2 couches tressées, liées entre elles par une résine qui forme le tube de torsion à l’extérieur de l’âme.

C’est un point très important à prendre en compte lors de la spécification d’éléments de gréement. Cela signifie que chaque fois que nous spécifions une longueur de câble, il est important de préciser à quelle charge la mesure doit s’appliquer. Ce n’est pas un problème en gréement courant, car un cordage n’est pas coupé pour s’ajuster exactement entre deux points fixes : par exemple, on a normalement plusieurs mètres d’excédent (queue de cordage) derrière le winch ou le bloqueur. Mais pour les câbles torsionnels, l’espace disponible est fixe entre l’enrouleur à l’étrave et le réa de drisse en tête de mât. L’objectif est de maximiser l’utilisation de la hauteur de hissage disponible tout en s’assurant que le câble peut être correctement chargé dans toutes les conditions. Les câbles composites sont très raides, mais ils s’allongent lorsqu’une charge est appliquée (comme une tige ou un câble inox), et la valeur d’allongement varie selon la fibre d’âme utilisée et la construction du câble.

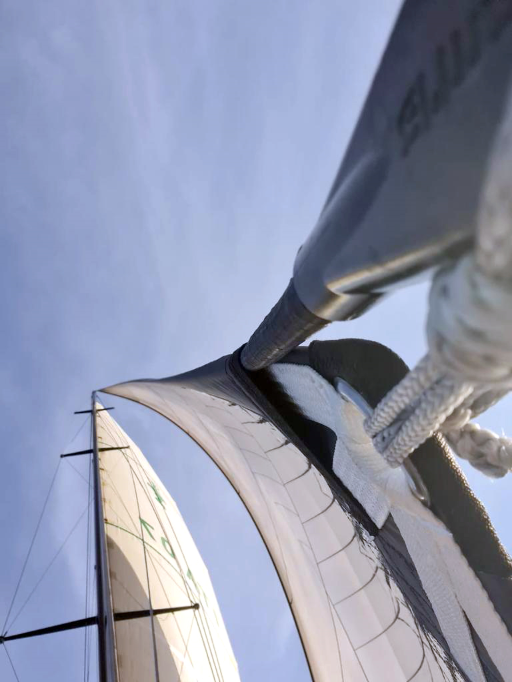

Câble de torsion Armare

Pour l’enroulement top-down, les charges de traction sont relativement faibles par rapport à la charge de service réelle du câble. Pour les bouts de torsion, où la précision de longueur de fabrication est plus faible, nous utiliserions généralement 75 kg. Pour des câbles de Code Zero beaucoup plus chargés, pour être prudent, il faut prévoir la charge de service de l’enrouleur, qui peut souvent être de 1,5 à 3 T. Nous ferons normalement ces ajustements pour vous ou vérifierons vos hypothèses de longueur. Toutefois, si vous remplacez un ancien câble, il est important de nous communiquer une longueur à une charge spécifique. « À la main » est une longueur relativement dénuée de sens, et nous recommandons au client d’utiliser un point fixe et une sangle à cliquet à l’autre extrémité du câble, ce qui, dans la plupart des cas, donnera environ 50–75 kg de charge.

Puis-je enrouler mon câble de torsion dans les deux sens ?

Malgré le fait qu’un enrouleur à ligne continue puisse enrouler dans deux sens, vous devez TOUJOURS ENROULER DANS UN SEUL SENS. Les gaines tressées sont appliquées selon un motif symétrique, mais la première fois qu’un câble torsionnel est utilisé pour enrouler la voile, les fibres de la gaine se déplacent légèrement pour s’aligner sur le sens de la charge en torsion. Ainsi, lors des 1–2 premières utilisations, les fibres se mettent en place et restent ensuite au même endroit. Si vous chargez le câble dans les deux sens, les fibres des gaines tressées se déplaceront en permanence, ce qui dégradera la résine qui confère au câble sa raideur.

Différences entre câbles de torsion top-down et bottom-up

Il est très important de comprendre qu’un câble torsionnel de même longueur est conçu de manière très différente selon l’application. Pour le Code Zero / l’enroulement bottom-up, les charges de traction sont beaucoup plus élevées sur ces voiles à guindant droit ; des matériaux d’âme comme le PBO et le SK99 apportent donc une raideur accrue. Les diamètres de câble doivent / peuvent être réduits pour deux raisons : minimiser la traînée au près et, comme en bottom-up le câble est dans une ralingue/poche, après les 2–3 premiers tours le guindant de la voile aide le câble à créer la torsion. Pour les asymétriques et câble d’enroulement top-down, les diamètres doivent être plus importants par rapport à la longueur que pour les câbles d’enroulement bottom-up. Ces câbles ne sont chargés que pendant l’enroulement et le déroulement, et les charges globales sont très faibles.

Comment trouver le bon câble de torsion pour mes besoins ?

Nos gammes en ligne sont conçues en tenant compte des recommandations de longueur ci-dessus. La meilleure façon de trouver le bon bout/câble pour vos besoins est de rechercher la longueur de câble requise. N.B. pour les voiles de Code Zero où le câble passe dans une poche le long du guindant, la longueur de câble doit être déterminée par la longueur de guindant de la voile. Pour les voiles asymétriques en top-down, nous spécifierons toujours le câble afin de maximiser la hauteur de hissage disponible, quelles que soient les dimensions de la voile. On vous proposera très probablement 2–3 options de bouts et quelques options de câbles sur mesure (au-delà de 15 m). Pour le top-down, choisissez l’option avec le plus grand diamètre. Pour le bottom-up, vous pouvez choisir l’option avec le plus petit diamètre.

IMPORTANT: si vous achetez un câble/bout pour un enrouleur / une voile existants, il est essentiel de vérifier la compatibilité des cosses d’enroulement sur le câble avec la chape/axe du tambour d’enrouleur et de l’émerillon .
