Systèmes d’enrouleur de voile

Systèmes d’enrouleur de voile pour voiliers

Les systèmes modernes d’enrouleur de voile sont un élément clé de la gestion contemporaine des voiles, permettant le déploiement contrôlé, la prise de ris (réduction) et le stockage des voiles d’avant et des voiles de portant sous charge. Qu’ils soient installés sur un voilier de croisière privilégiant la fiabilité ou sur un bateau orienté performance recherchant une friction réduite et un contrôle précis du profil de voile, les solutions d’enroulement doivent être soigneusement adaptées à la géométrie du gréement, au plan de voilure et aux charges d’utilisation. Cette catégorie couvre des systèmes d’enrouleur manuels et motorisés conçus pour les génois, voiles d’étai, Code 0 et voiles asymétriques, sur une large plage de tailles de yachts.

Principes d’ingénierie des systèmes d’enrouleur

Sur le plan technique, les systèmes d’enrouleur se caractérisent par la gestion du chemin de charge, la conception des roulements, les profils d’extrusion et la rigidité en torsion. La capacité à enrouler une voile de manière fluide sous des tensions de drisse variables et des angles de vent apparent différents dépend largement de l’efficacité des roulements et de l’alignement structurel.

La plupart des systèmes d’enrouleur de voile de haute qualité utilisent des roulements étanches en acier inoxydable ou en composite, souvent fonctionnant en bain de graisse ou sur des pistes à faible friction afin de limiter l’entretien et de garantir des performances constantes dans le temps. Le choix entre paliers lisses et roulements à billes ou à rouleaux influence directement le couple d’enroulement et la durabilité à long terme, en particulier sur les grandes voiles d’avant soumises à de fortes charges d’étarquage au guindant.

Les extrusions sont généralement fabriquées à partir d’alliages d’aluminium de qualité marine, choisis pour leur ratio rigidité/poids et leur résistance à la fatigue. La géométrie du profil varie selon l’application : les systèmes de croisière privilégient souvent la robustesse et la facilité d’assemblage, tandis que les systèmes d’enrouleur orientés performance utilisent des profils en forme d’aile pour réduire la prise au vent et améliorer l’angle d’entrée de la voile.

Enrouleur manuel vs enrouleur motorisé

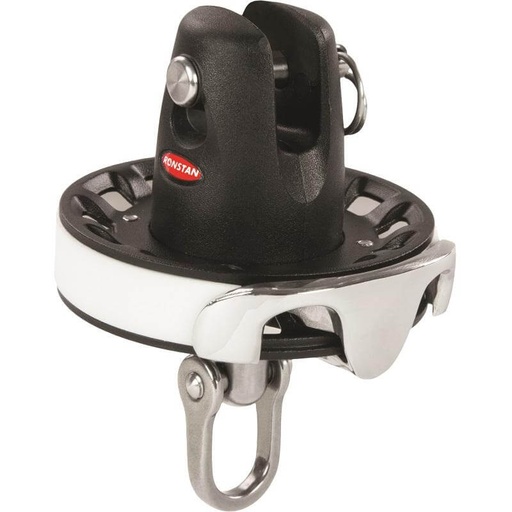

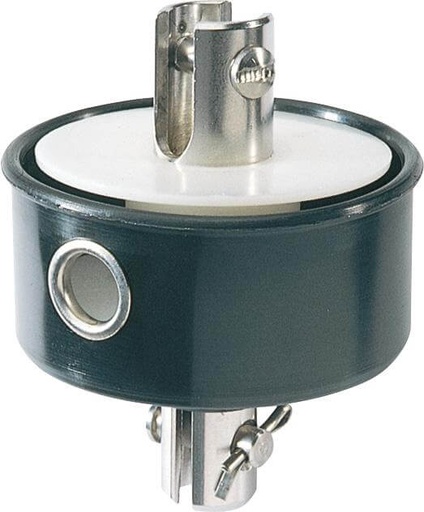

Les systèmes d’enrouleur manuels restent la solution standard pour la majorité des voiliers de croisière et de régate de club. Ces systèmes reposent sur un tambour d’enrouleur, la transmission du couple via le profil/étai ou le câble anti-torsion, ainsi qu’une gestion maîtrisée de la drosse depuis le cockpit. Un dimensionnement correct du tambour et une géométrie de renvoi de drosse adaptée sont essentiels pour éviter les sur-enroulements et un enroulement irrégulier, notamment lors d’une réduction partielle plutôt qu’un enroulement complet.

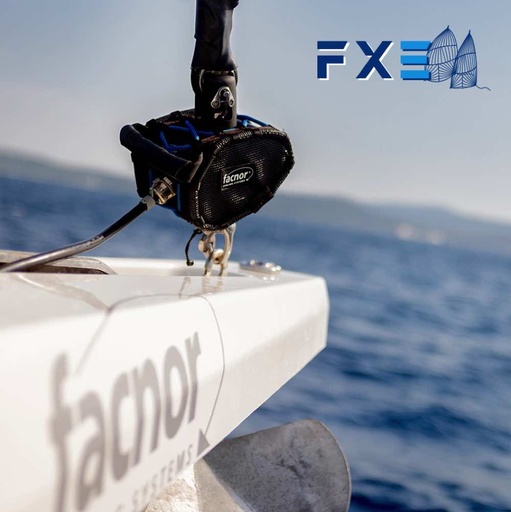

Les systèmes d’enrouleur motorisés, disponibles en versions électriques ou hydrauliques, sont de plus en plus spécifiés sur les grands yachts et les voiliers de croisière menés en équipage réduit. Ils sont conçus pour délivrer un couple contrôlé à faible vitesse, permettant d’enrouler les voiles sous charge sans pics de contraintes excessifs. Les points techniques clés incluent la consommation électrique, le cycle de service, l’étanchéité des unités d’entraînement et l’intégration aux systèmes électriques ou hydrauliques de bord.

Applications au portant et enrouleurs structurels

Au-delà de l’enroulement classique des voiles d’avant, les systèmes modernes d’enrouleur de voile sont largement utilisés pour les Code 0, les gennakers en enroulement top-down et les voiles à enroulement structurel. Ces applications mettent davantage l’accent sur la rigidité en torsion et une transmission de couple précise.

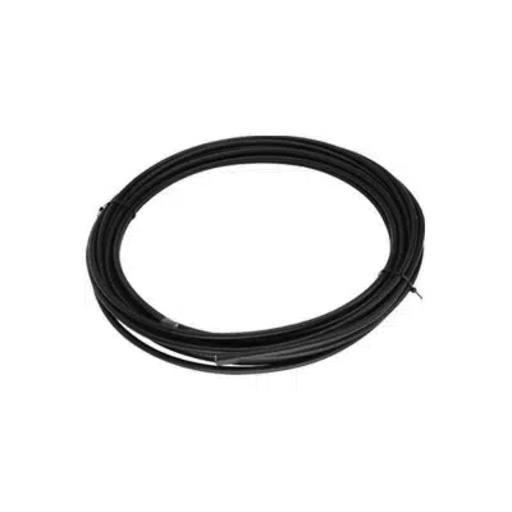

Les systèmes d’enrouleur structurels utilisent généralement des câbles anti-torsion à haut module intégrés dans le guindant de la voile, permettant à la voile d’agir comme un élément porteur. Dans ces cas, l’efficacité d’enroulement dépend à la fois du matériel du système et de la construction de la voile, l’alignement correct de l’émerillon de drisse jouant un rôle critique. Les systèmes d’enrouleur top-down pour voiles asymétriques nécessitent une géométrie d’émerillon soigneusement réglée afin d’assurer un enroulement contrôlé depuis la têtière, réduisant le risque d’effet sablier.

Matériaux et résistance à la corrosion

Compte tenu de leur position exposée à l’étrave, les systèmes d’enrouleur doivent résister à une exposition continue aux UV, aux entrées d’eau salée et aux chargements cycliques. Les fabricants leaders spécifient des extrusions en aluminium anodisé dur, des composants en inox duplex ou AISI 316, ainsi que des tambours et capots en composite stabilisé UV.

L’étanchéité des roulements et des unités d’entraînement est un facteur de conception critique, en particulier pour les enrouleurs motorisés. La fiabilité à long terme dépend non seulement du choix des matériaux, mais aussi d’une isolation efficace entre métaux dissemblables et de chemins de drainage maîtrisés afin d’éviter la corrosion caverneuse.

Marques de référence en systèmes d’enrouleur

Cette catégorie comprend des systèmes d’enrouleur de voile de fabricants reconnus tels que Profurl, Bamar, Harken, Facnor, Karver et Ubi Maior. Bien que chaque marque aborde la conception différemment, des points communs se dégagent : construction modulaire, dimensionnements évolutifs et compatibilité avec les configurations de gréement modernes.

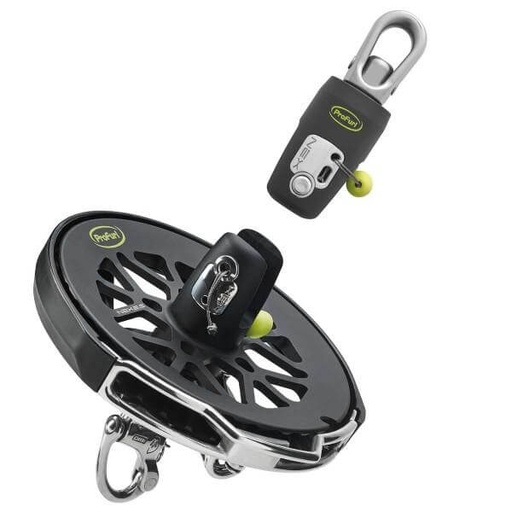

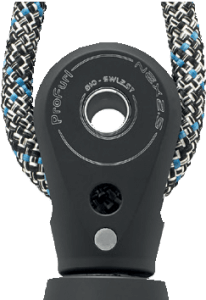

- Enrouleurs Profurl sont largement spécifiés pour les yachts de croisière comme de course, avec des ensembles de roulements étanches et des extrusions robustes adaptées à un usage hauturier sur le long terme.

- Enrouleurs Bamar mettent l’accent sur des composants usinés avec précision, avec une expertise particulière en systèmes d’enrouleur électriques et hydrauliques pour grands yachts et superyachts.

- Enrouleurs Harken s’intègrent étroitement avec l’accastillage de pont et les composants de gréement, offrant des solutions à faible friction alignées avec les usages performance et orientés régate.

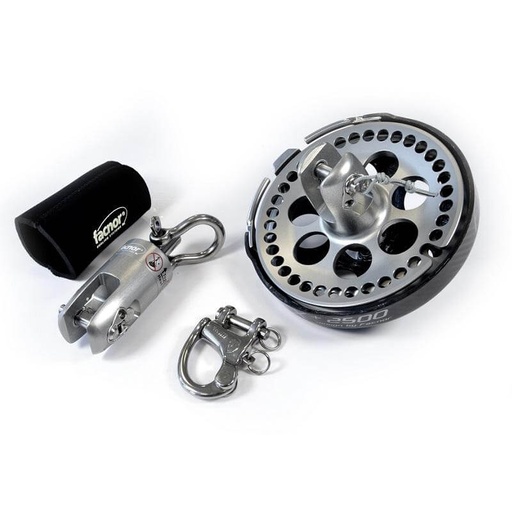

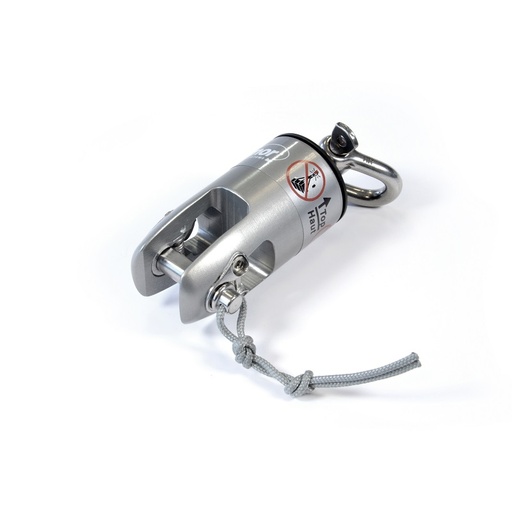

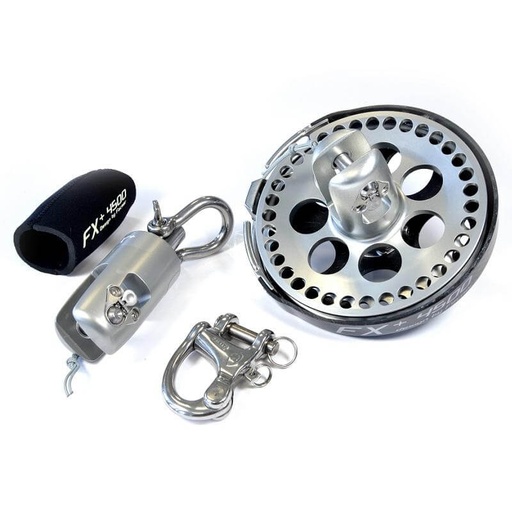

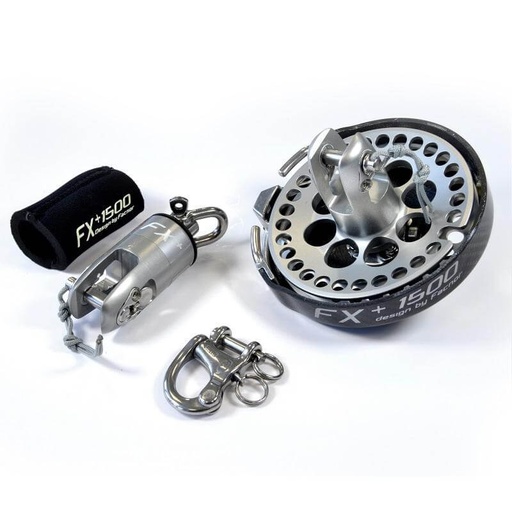

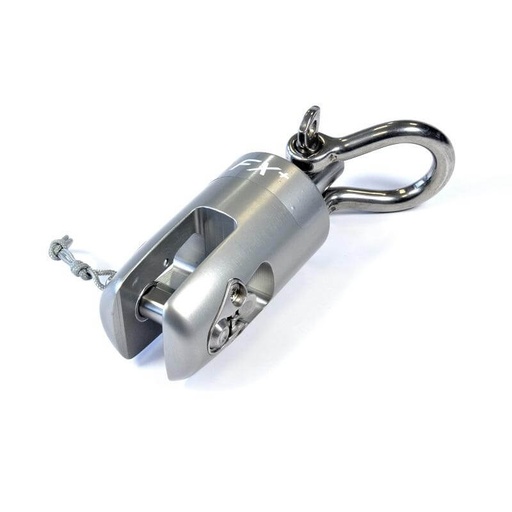

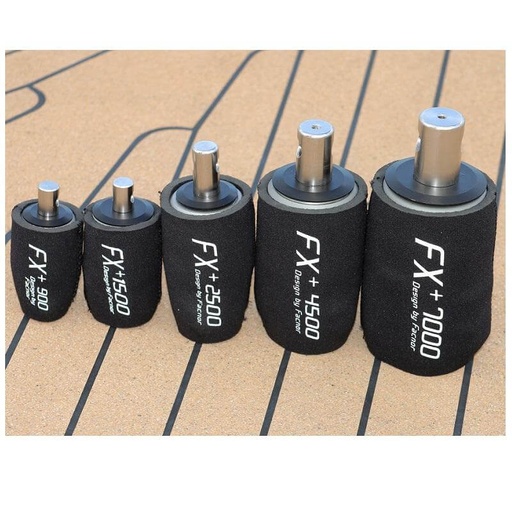

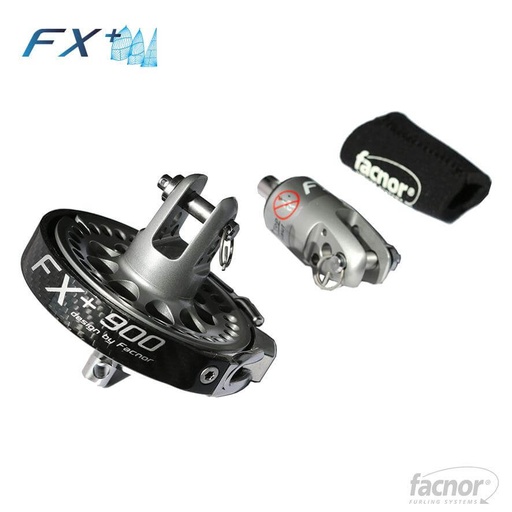

- Enrouleurs Facnor sont couramment utilisés en hauturier et en navigation en équipage réduit, notamment pour le Code 0 et l’enroulement au portant où la rigidité en torsion est déterminante.

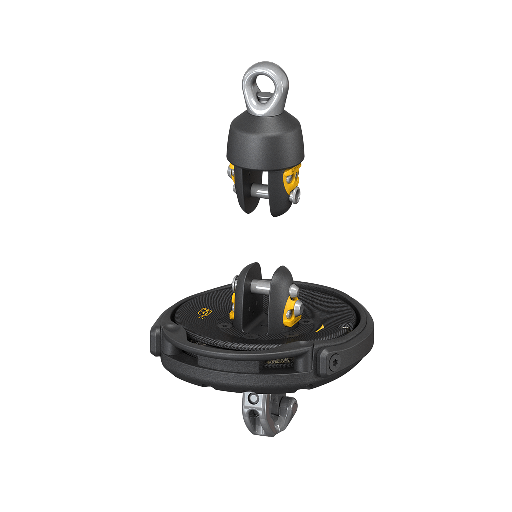

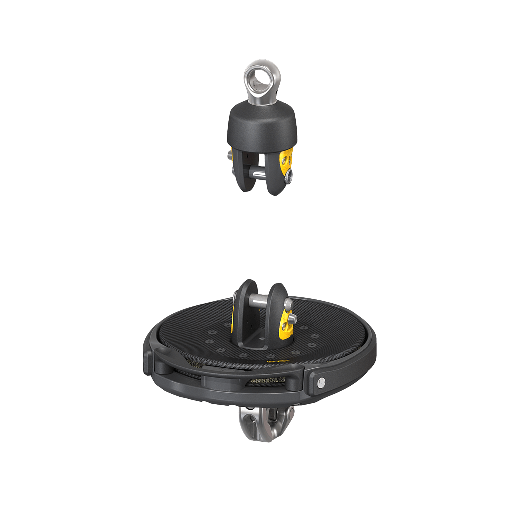

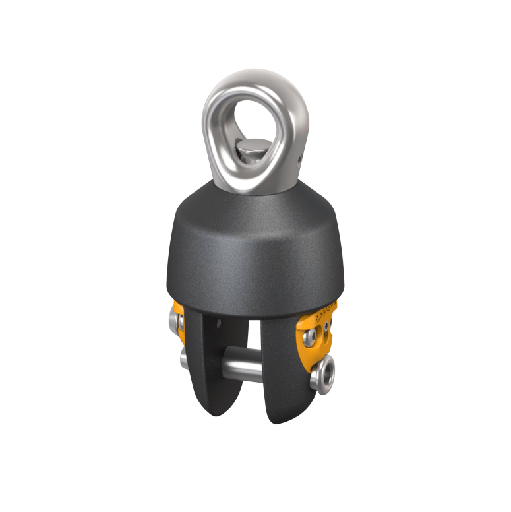

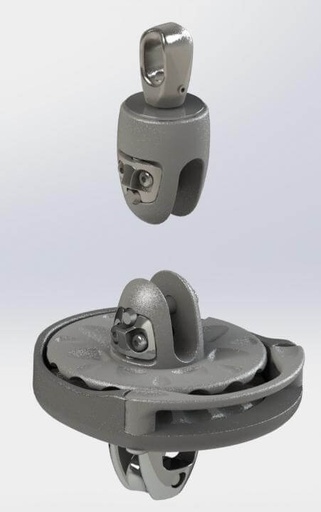

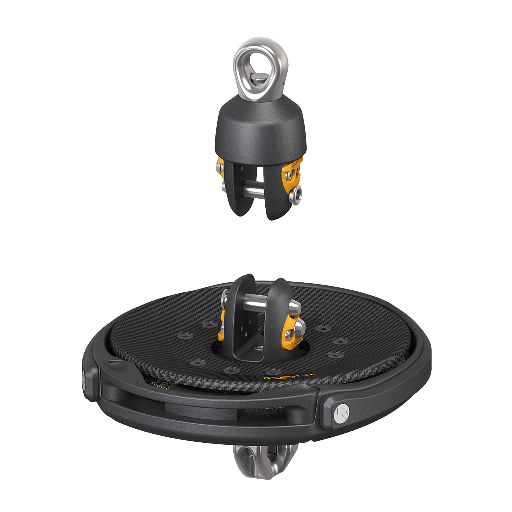

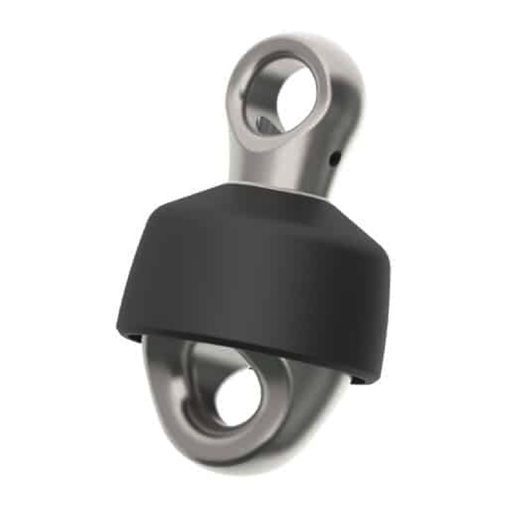

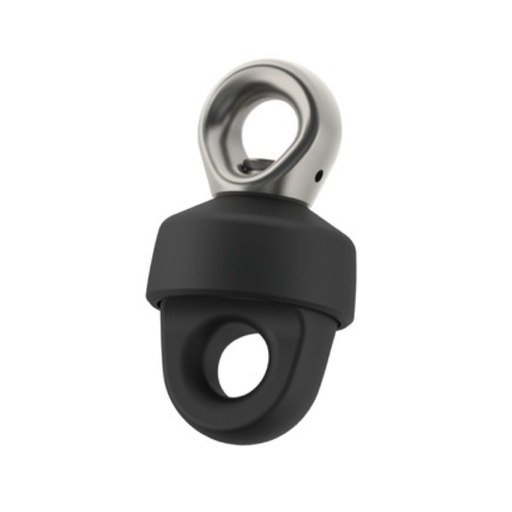

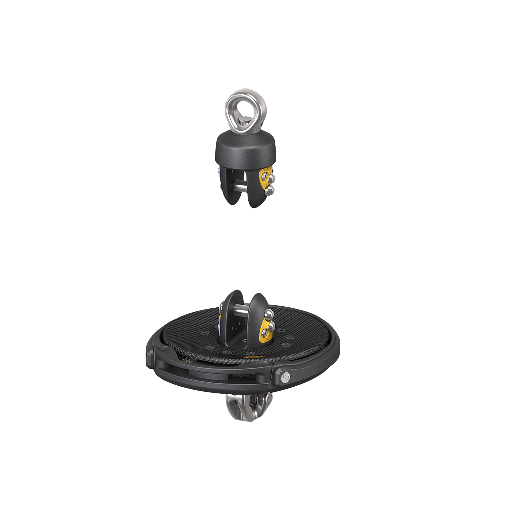

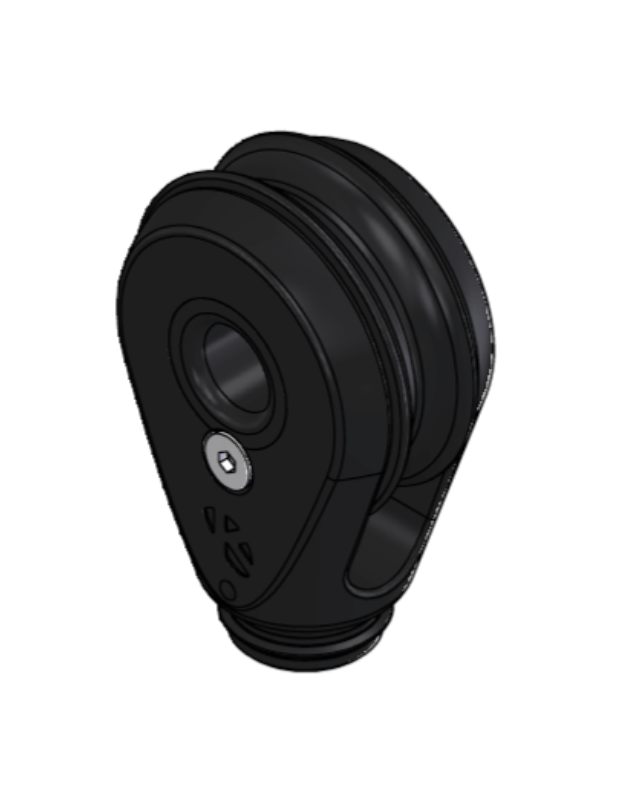

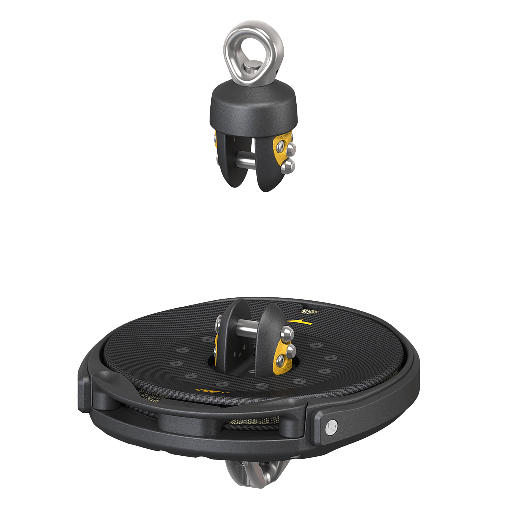

- Enrouleurs Karver sont conçus avec une forte priorité donnée à la gestion des charges structurelles, utilisant souvent des chemins de charge en fibres continues et des tambours compacts adaptés aux plans de voilure performance à fortes charges.

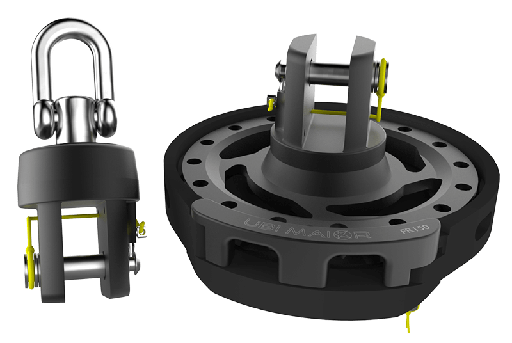

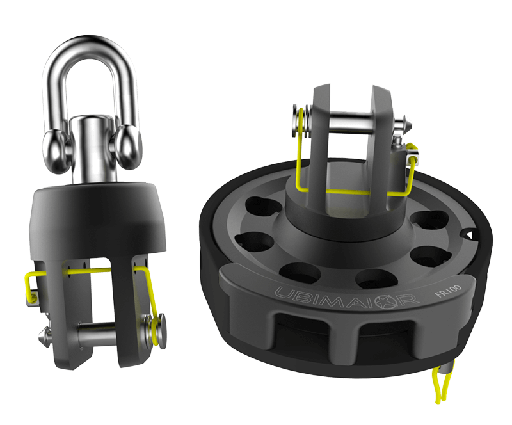

- Enrouleurs Ubi Maior sont généralement spécifiés pour les grands yachts et les projets sur mesure, avec des architectures modulaires et des solutions orientées ingénierie conçues pour s’intégrer à des configurations complexes de gréement et de voiles.

Choisir le bon système d’enrouleur

Le choix du bon système d’enrouleur de voile exige une évaluation rigoureuse de la longueur d’étai, de la surface de voile maximale, de la tension de guindant et des charges d’utilisation prévues. Un surdimensionnement peut ajouter un poids inutile dans les hauts, tandis qu’un sous-dimensionnement compromet la sécurité et la longévité. La compatibilité avec l’agencement de pont existant, le diamètre de l’étai et l’inventaire de voiles doit toujours être vérifiée avant l’installation.

Pour les refits, il convient également de prêter attention aux tolérances de montage, à l’alignement de l’étai et à la maintenabilité des roulements et des tambours. Un réglage correct a un impact significatif sur les performances d’enroulement, les niveaux de friction et les caractéristiques d’usure au fil du temps.
