Boîtes à réas de pont

Boîtes à réas de pont pour une gestion efficace des manœuvres courantes

Sur la plupart des voiliers modernes, davantage de manœuvres courantes sont renvoyées vers l’arrière que sur les anciens plans de pont. Drisses de grand-voile, drisses de génois, bosses de ris, réglages de hale-bas, systèmes de Cunningham, bordures et commandes d’enrouleur doivent souvent passer du pied de mât, à travers la rouf, puis vers des bloqueurs ou taquets coinceurs avant d’atteindre un winch. Les deck organisers, ou boîtes à réas de pont, sont les accessoires qui rendent ce cheminement possible sans que les cordages se croisent, raguent ou travaillent sous de mauvais angles.

La fonction de base d’un deck organiser est simple : changer la direction d’un cordage tout en gardant la manœuvre sous contrôle. Le détail technique réside dans l’efficacité avec laquelle il accomplit cette tâche. Chaque renvoi dans un système de cordage chargé ajoute du frottement. Si le diamètre du réa est trop petit, si l’angle de passage est trop prononcé ou si l’organiseur est mal aligné avec le bloqueur, il en résulte une charge plus élevée au winch, une usure accrue de la gaine du cordage et des manœuvres plus dures au cockpit.

C’est pourquoi le choix des deck organisers ne doit pas reposer uniquement sur le nombre de réas. Le diamètre du cordage, la charge de travail attendue, le type de roulement, la hauteur de montage, l’implantation des fixations et l’alignement avec la rangée de bloqueurs sont tous importants. Une bonne installation doit créer un chemin de charge fluide depuis la poulie de pied de mât vers l’organiseur, de l’organiseur vers le bloqueur, puis du bloqueur vers le winch.

Deck Organiser Spinlock

Choisir le bon deck organiser

La première question est de savoir combien de manœuvres doivent être renvoyées vers l’arrière. Les deck organisers sont généralement disponibles en versions à 2, 3, 4, 5 et 6 réas, selon la marque et la gamme. Un deck organiser à deux réas peut suffire pour une implantation simple avec drisse et bosse de ris, tandis qu’un voilier de croisière avec plusieurs bosses de ris et des systèmes de réglage supplémentaires peut nécessiter quatre réas ou plus par côté.

Lorsque l’espace sur le pont est limité, les organiseurs empilables peuvent être utiles. L’empilage permet de faire passer davantage de manœuvres dans une emprise générale identique, même si l’angle vertical d’entrée vers les réas supérieurs doit toujours être vérifié. Une mauvaise géométrie d’empilage peut créer des frottements ou des efforts latéraux si les cordages n’entrent pas proprement dans les réas.

Le diamètre du cordage est une autre caractéristique essentielle. L’organiseur doit accepter le plus gros cordage du système, et pas seulement le diamètre moyen des manœuvres. Par exemple, une drisse ou une bosse de ris peut nécessiter un réa plus grand et une charge admissible plus élevée qu’un bout de réglage faiblement chargé. Adapter l’organiseur à la charge la plus élevée et au plus grand diamètre de cordage donne une implantation plus sûre et plus efficace.

Type de roulement, conception des réas et frottement

La différence entre un organiseur à palier lisse et un organiseur à roulements à billes se remarque surtout lorsque les manœuvres sont réglées fréquemment ou sous charge dynamique modérée. Les réas à billes roulent généralement plus librement lors des réglages, ce qui peut être utile pour les applications performance, les bouts de réglage et les drisses souvent bordés ou choqués. Les conceptions à palier lisse sont couramment utilisées lorsque la simplicité, la durabilité et une forte capacité de charge statique sont plus importantes qu’un très faible frottement de roulement.

Le diamètre du réa compte également. Un réa plus grand crée un rayon de courbure plus doux, ce qui peut aider à réduire la compression du cordage et l’usure de la gaine. Cela est particulièrement pertinent avec des drisses modernes à faible allongement ou des manœuvres courantes haute performance, dont la construction supporte parfois moins bien les virages serrés sous forte charge.

Pour les voiliers de croisière plus lourds et les bateaux hauturiers, l’organiseur doit être évalué comme un élément du système complet de manœuvres. Une poulie de pied de mât à faible friction n’apportera pas grand-chose si le deck organiser est trop petit, mal aligné ou surchargé. De même, une installation de bloqueurs de haute qualité peut malgré tout sembler inefficace si l’organiseur introduit un frottement inutile avant que le cordage n’atteigne le bloqueur.

Gammes et marques de deck organisers

Upffront fournit des deck organisers Antal, Karver, Ronstan, Spinlock, Ubi Maior et Barton, couvrant un large éventail d’applications de croisière, hauturières et performance.

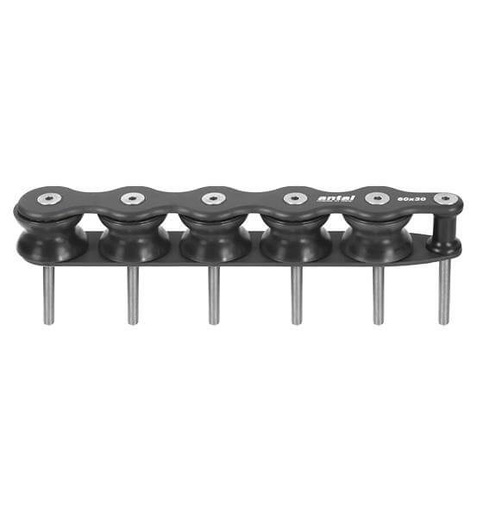

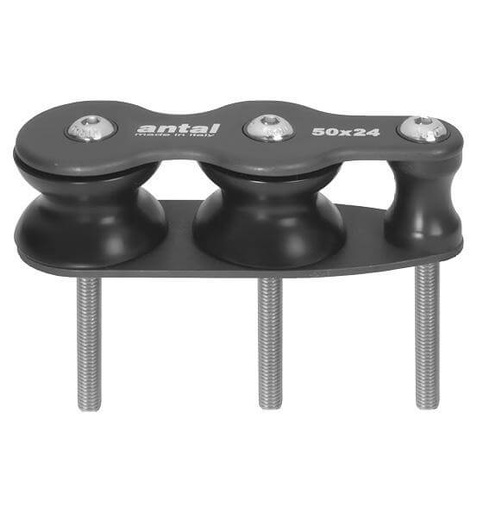

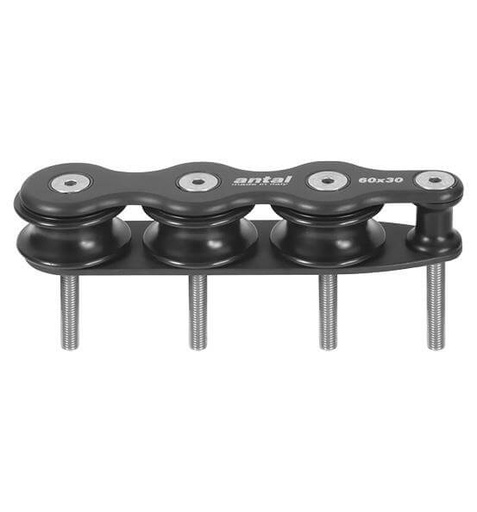

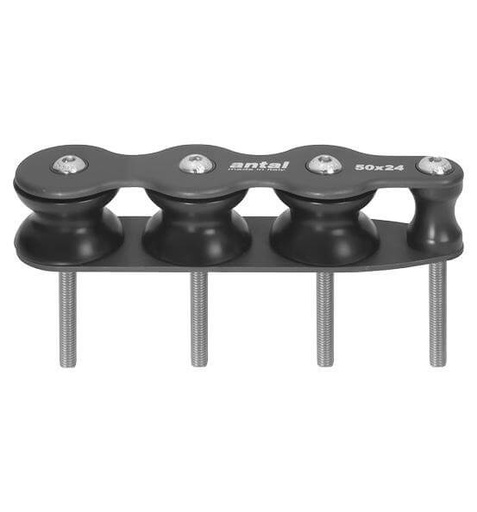

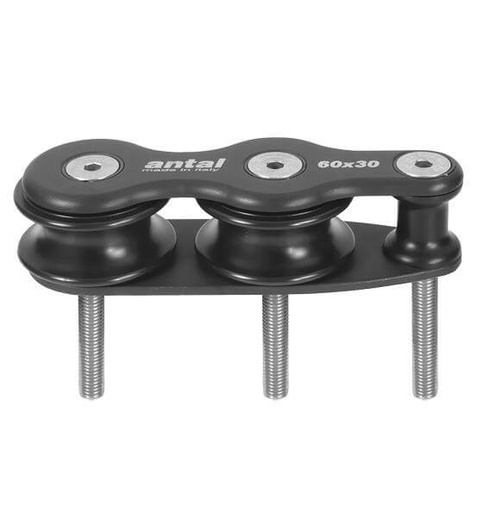

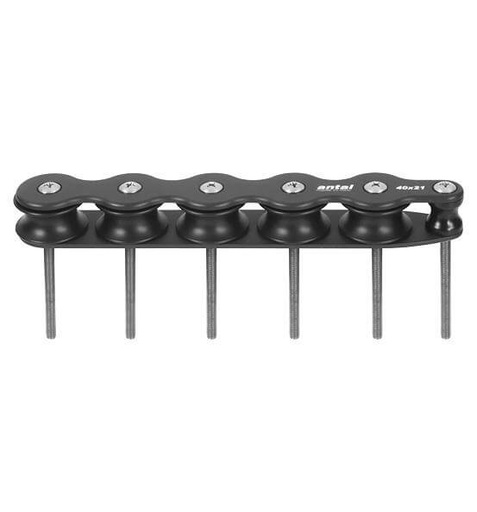

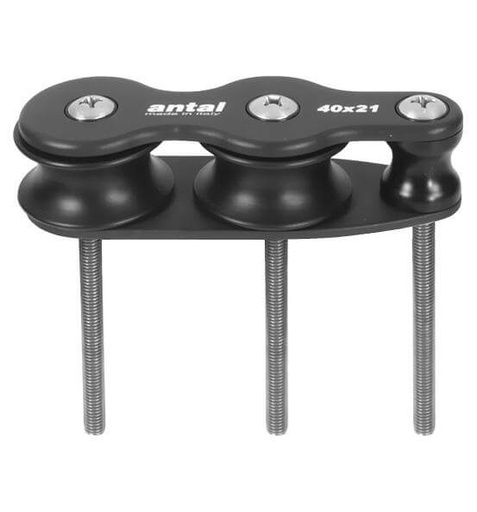

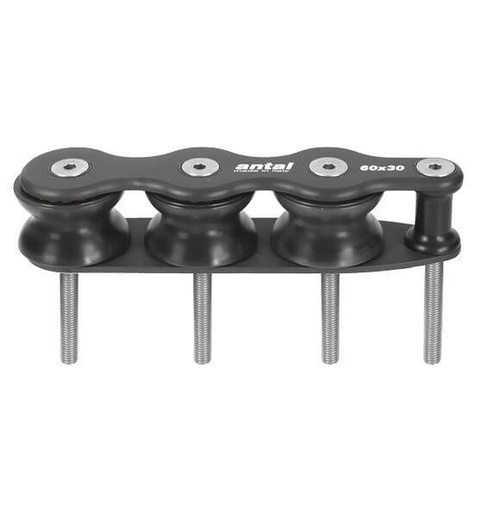

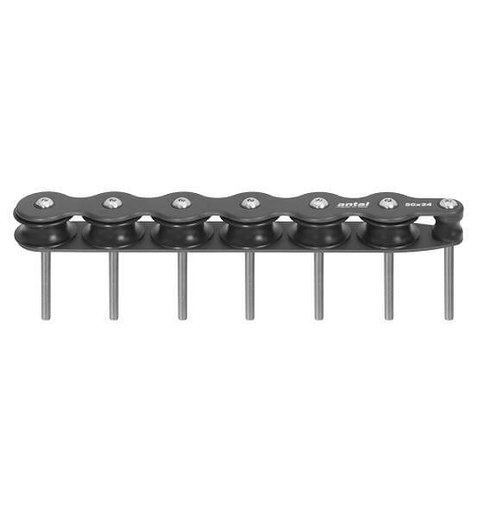

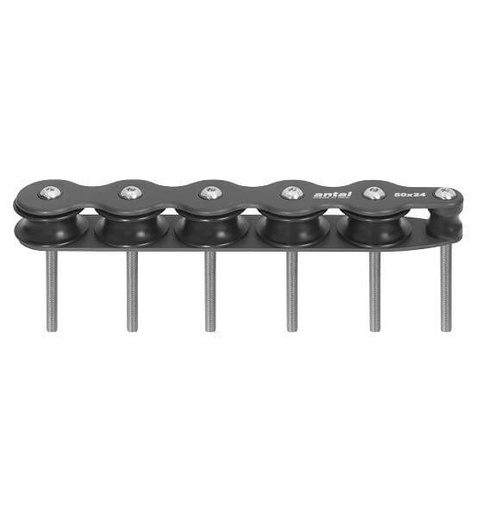

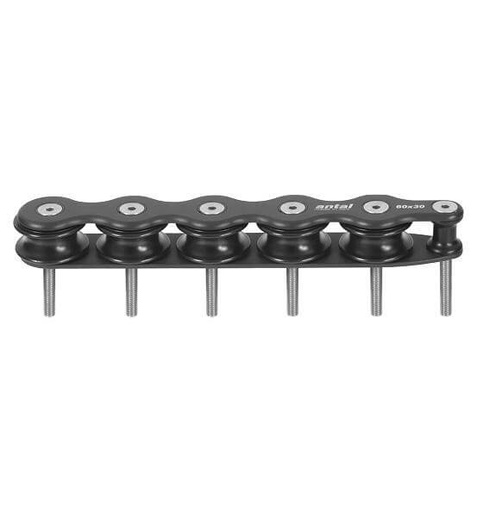

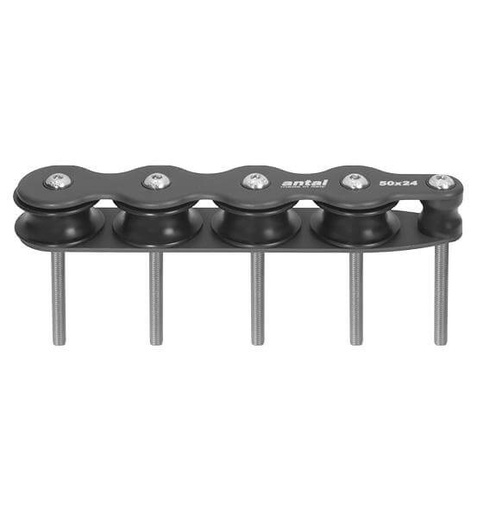

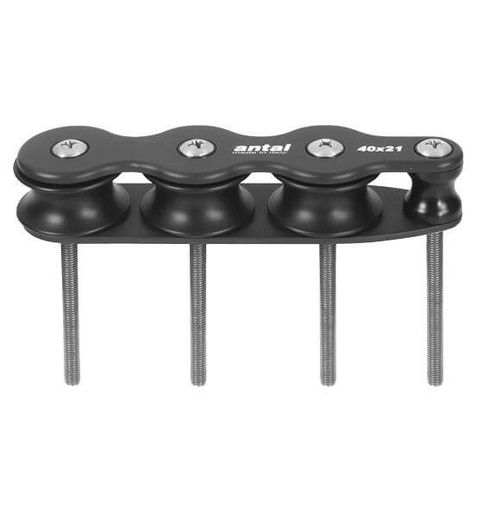

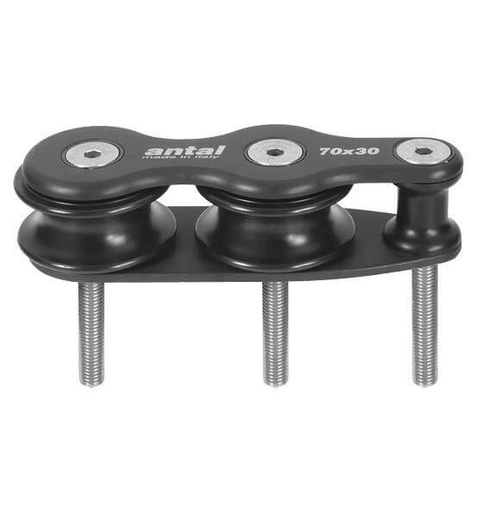

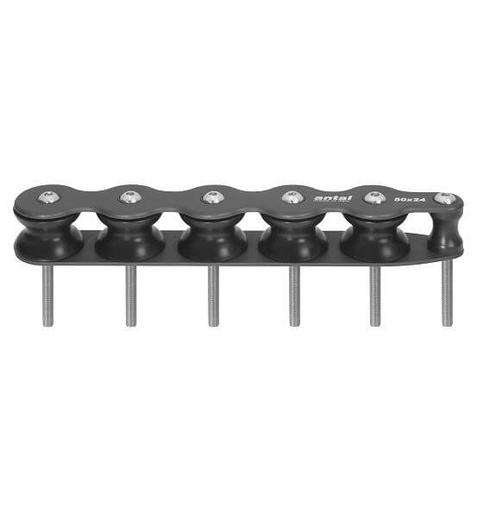

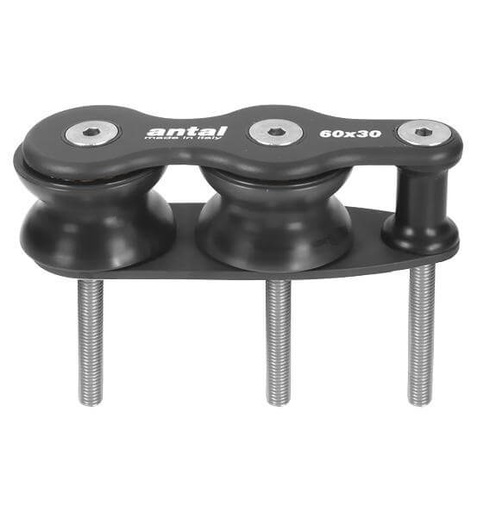

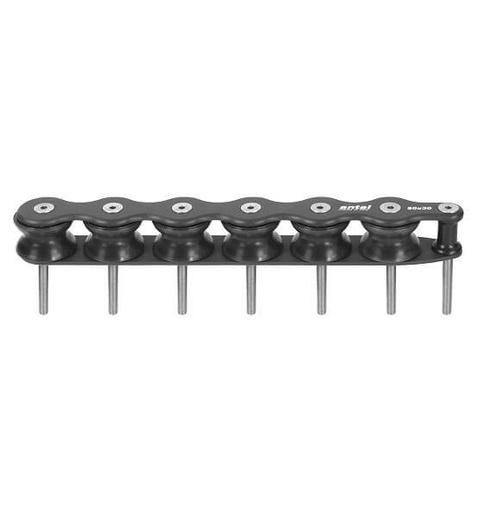

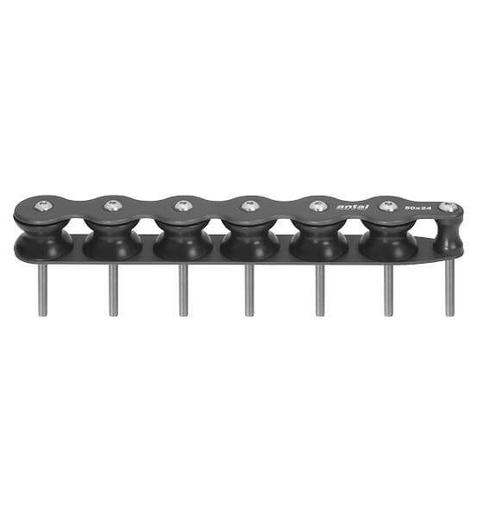

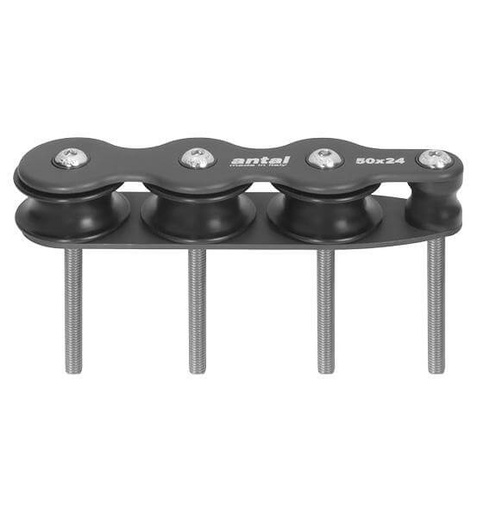

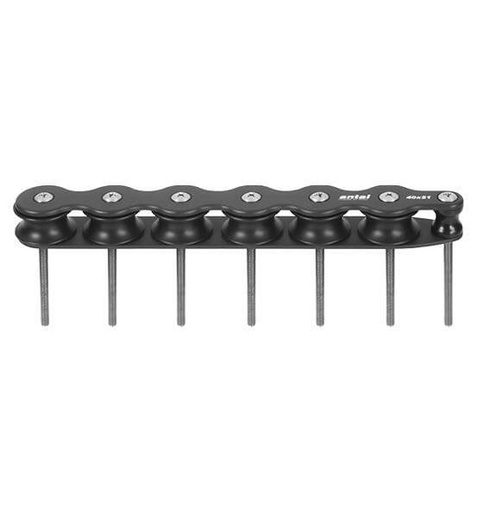

deck organisers Antal sont couramment utilisés lorsque l’on recherche une construction aluminium robuste, plusieurs configurations de réas et une forte capacité de charge. Les organiseurs Antal de type Tulip sont souvent choisis pour des implantations de rouf plus exigeantes, où une géométrie de réa efficace et une bonne capacité de charge sont importantes.

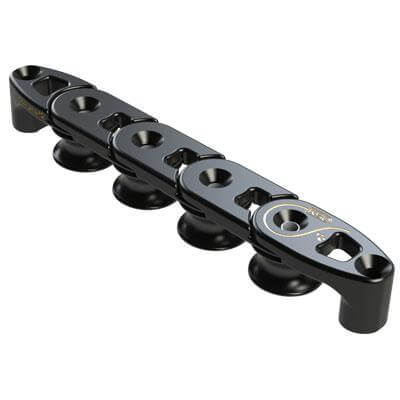

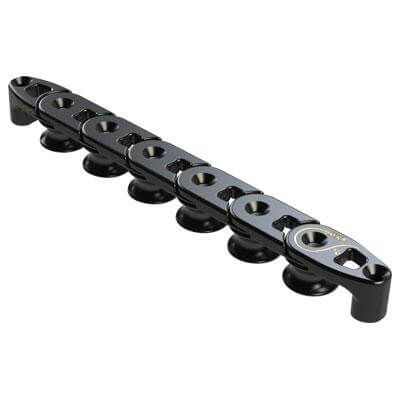

deck organisers Karver sont particulièrement pertinents pour les implantations orientées performance, où les faibles frottements, un cheminement compact et une planification de pont sur mesure sont importants. Les concepts d’organiseurs Karver de type KSO/KORG se retrouvent souvent dans des systèmes de gestion de cordages plus techniques, où des parcours de manœuvres efficaces sont prioritaires.

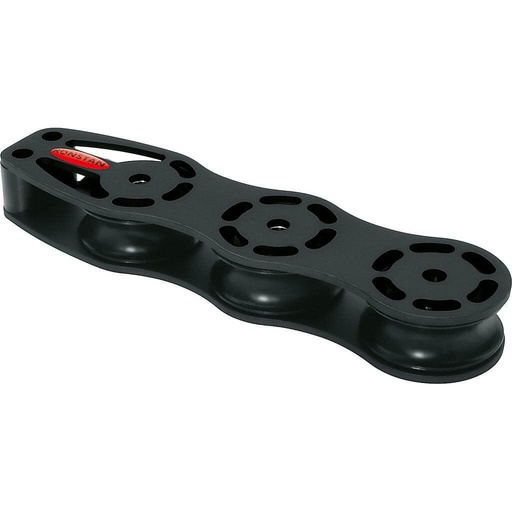

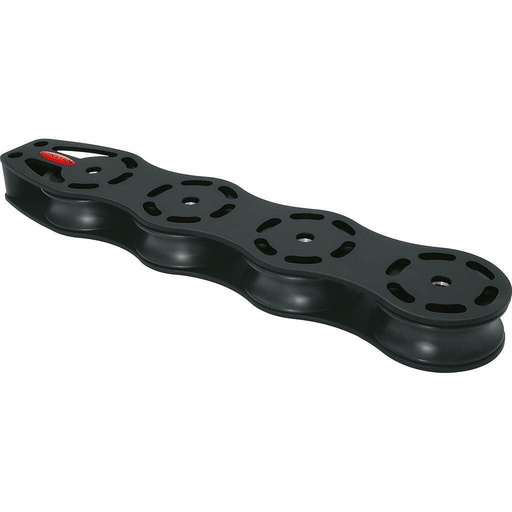

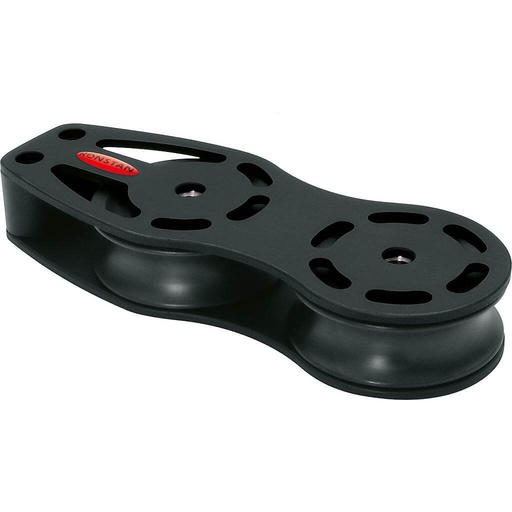

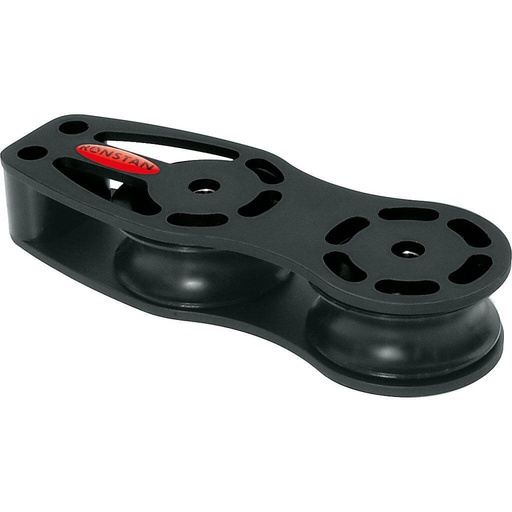

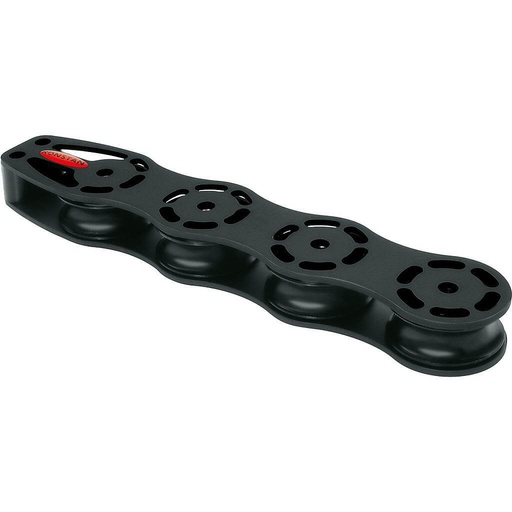

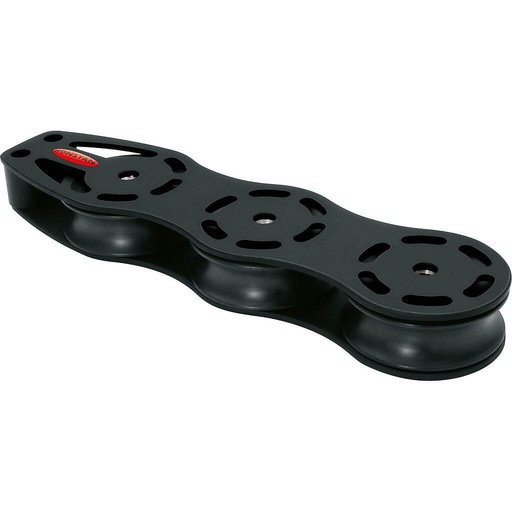

deck organisers Ronstan sont des options pratiques pour les quillards et les voiliers de croisière, lorsque la capacité de charge statique, un renvoi propre du cordage et la facilité d’entretien sont importants. Les conceptions d’organiseurs Ronstan sont souvent choisies pour un renvoi simple des drisses et manœuvres de réglage vers les bloqueurs, taquets et winchs.

deck organisers Spinlock couvrent un large éventail de configurations de contrôle de cordages, y compris des solutions d’organiseurs de type T25, T38, T50, TC50 et TSR. Ils sont particulièrement pertinents lorsque les organiseurs doivent fonctionner comme partie intégrante d’un système global Spinlock de bloqueurs et de gestion des manœuvres.

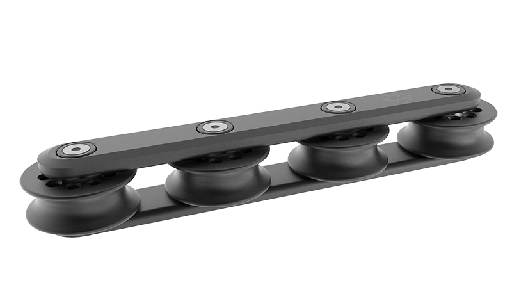

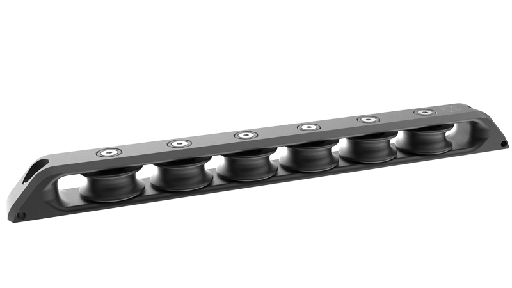

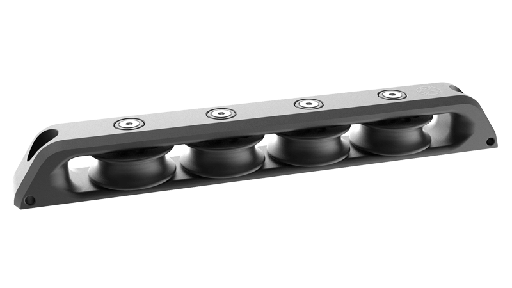

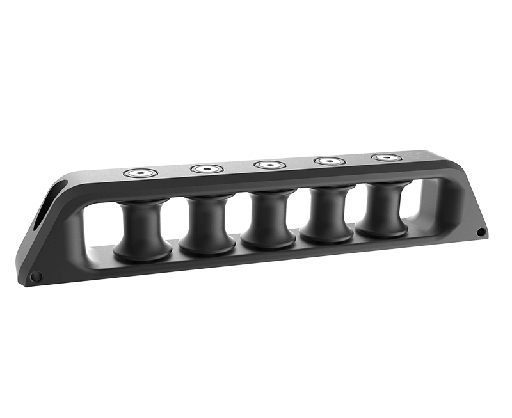

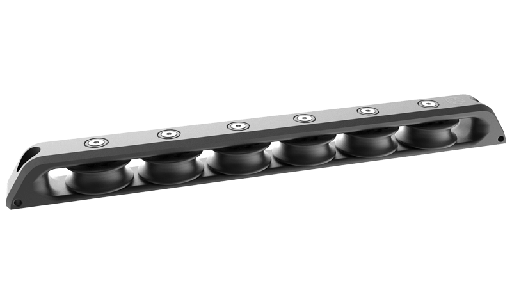

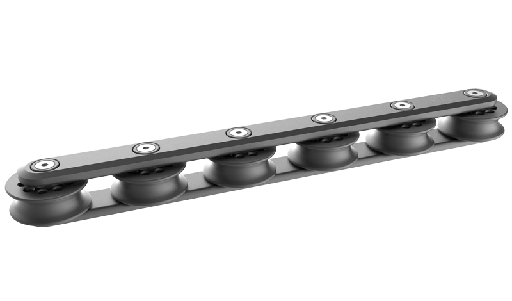

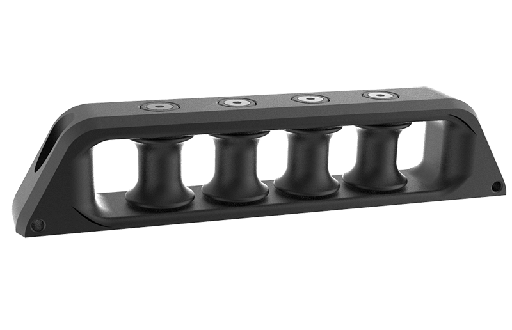

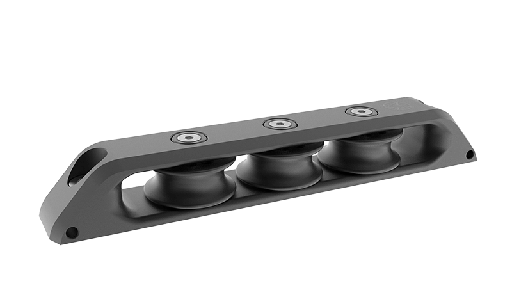

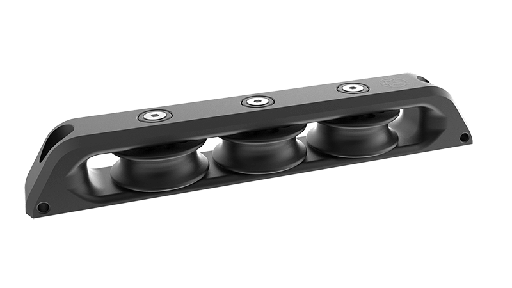

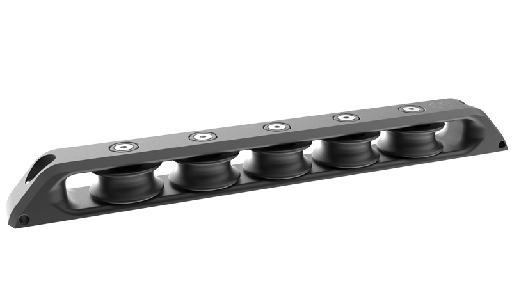

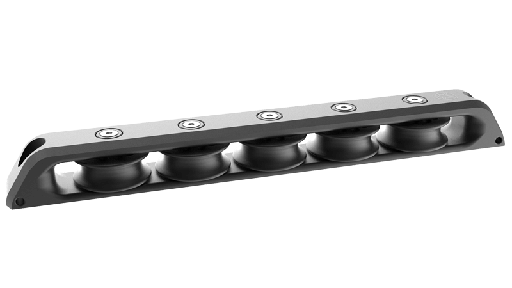

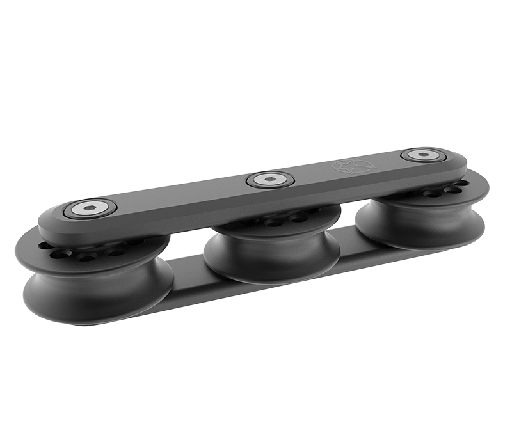

deck organisers Ubi Maior sont adaptés aux configurations de pont plus chargées et plus personnalisées. Leurs organiseurs et accessoires de renvoi sont souvent utilisés dans des applications performance et semi-custom, où l’ingénierie compacte et le contrôle des charges sont importants.

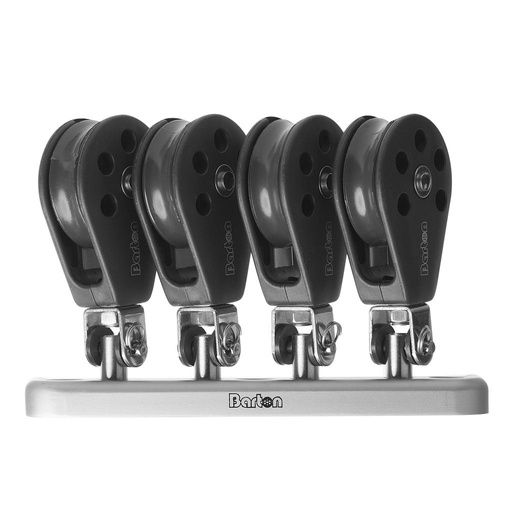

deck organisers Barton conviennent parfaitement aux voiliers de croisière et aux projets de refit. Barton propose des organiseurs avec plusieurs nombres et tailles de réas, y compris des modèles à 2, 3, 4, 5 et 6 réas conçus pour renvoyer drisses et bouts de réglage à travers la rouf jusqu’au cockpit.

Installation des deck organisers et considérations d’implantation

Avant de remplacer ou d’améliorer des deck organisers, vérifiez la structure existante du pont, l’entraxe des fixations et la disposition des contreplaques. Les organiseurs subissent des charges latérales et verticales importantes, surtout lorsqu’ils sont utilisés pour les drisses et les bosses de ris. Sur les bateaux plus anciens, la zone de montage peut nécessiter un renforcement si des manœuvres supplémentaires sont ajoutées ou si un gréement courant plus chargé est installé.

L’organiseur doit être positionné de sorte que le cordage entre et sorte de chaque réa aussi droit que possible. Une petite erreur angulaire est généralement acceptable, mais une charge latérale excessive augmente le frottement et peut endommager à la fois le réa et le cordage. L’organiseur doit également être correctement aligné avec la rangée de bloqueurs. Si une manœuvre sort de l’organiseur trop haut, trop bas ou trop décalée par rapport au bloqueur, elle peut frotter sur le corps du bloqueur ou charger celui-ci sous un mauvais angle.

Lors de la conception d’un nouveau système de commandes au cockpit, il est utile de cartographier tout le parcours du cordage avant de percer. Commencez au pied de mât, puis vérifiez la position de l’organiseur, l’espacement des bloqueurs, l’angle d’attaque du winch et le rangement des bouts libres. La configuration la plus efficace est généralement celle qui comporte le moins de changements de direction inutiles.

Deck Organiser Antal

FAQ : Deck Organisers

À quoi servent les deck organisers ?

Les deck organisers renvoient les drisses et bouts de réglage du pied de mât vers le cockpit tout en gardant les manœuvres séparées et correctement alignées.

Combien de réas me faut-il ?

Comptez le nombre de manœuvres que vous souhaitez renvoyer vers l’arrière de chaque côté du rouf, puis prévoyez de la marge pour de futurs ajouts si l’espace sur le pont le permet. De nombreux refits bénéficient de l’ajout d’une position de réa disponible en réserve.

Les deck organisers à roulements à billes valent-ils le coup ?

Ils sont utiles lorsque les manœuvres sont souvent réglées ou lorsqu’un faible frottement est important. Pour des charges statiques élevées ou des manœuvres moins fréquemment ajustées, un organiseur à palier lisse peut être plus adapté.

Peut-on empiler des deck organisers ?

Oui, de nombreux systèmes d’organiseurs peuvent être empilés, mais l’angle vertical du cordage doit être vérifié avec soin afin d’éviter les charges latérales et le frottement.

Quelles manœuvres passent normalement dans des deck organisers ?

Les manœuvres typiques incluent les drisses, bosses de ris, réglages de hale-bas, bordures, systèmes de Cunningham, bouts d’enrouleur et autres bouts de réglage renvoyés vers le cockpit.

Quelle est la différence entre un deck organiser et une poulie de renvoi ?

Une poulie de renvoi redirige généralement une seule manœuvre sur un angle plus important. Un deck organiser guide plusieurs manœuvres au moyen d’un ensemble compact et fixe de réas, généralement à travers la rouf vers les bloqueurs et les winchs.
