Chariot d'écoute de grand voile

Systèmes de rail de grand-voile pour un réglage précis de la grand-voile

Un rail d’écoute de grand-voile est l’un des systèmes de contrôle les plus importants pour un réglage précis de la grand-voile. Alors que l’écoute de grand-voile contrôle la tension de chute, la hauteur de bôme et, dans une certaine mesure, le vrillage, le rail contrôle la position latérale du point d’amure de l’écoute. Déplacer le chariot du rail au vent ou sous le vent modifie l’angle de la bôme par rapport à l’axe du bateau sans entraîner la même variation directe de tension d’écoute. C’est pourquoi les systèmes de rail de grand-voile sont utilisés sur les yachts de croisière performants, les voiliers de course, les sportboats et de nombreux dériveurs lorsqu’un contrôle précis de la puissance de la grand-voile est nécessaire.

Un système complet de rail de grand-voile se compose normalement d’un rail de chariot, d’un chariot d’écoute de grand voile, d’un point de fixation de l’écoute, de réas de commande, d’embouts de commande, de taquets coinceurs, de butées d’extrémité et de bouts de réglage. Certains systèmes utilisent un réglage simple par axe d’arrêt, tandis que les systèmes prévus pour des charges plus élevées ou davantage orientés performance utilisent des chariots à billes ou à recirculation de billes avec commandes à plusieurs brins. La bonne configuration dépend du bateau, de la surface de grand-voile, de la position de l’écoute sur la bôme et de la nécessité d’ajuster fréquemment le système sous charge.

Comment un rail d’écoute de grand-voile contrôle l’angle de bôme et la puissance de voile

L’objectif principal du rail est de contrôler l’angle d’attaque de la grand-voile. Par petit temps au près, le chariot peut être positionné au vent pour rapprocher la bôme de l’axe du bateau tout en maintenant une tension de chute appropriée. Lorsque le vent monte, descendre le chariot sous le vent permet de déventer le bateau tout en conservant la tension d’écoute et le contrôle de la chute. Cela aide à réduire une gîte excessive et la tendance à lofer sans ouvrir immédiatement la chute autant qu’en choquant uniquement l’écoute de grand-voile.

Pour les propriétaires à l’aise avec la technique, cette distinction est importante : le rail sert avant tout à contrôler la position de la bôme, tandis que l’écoute de grand-voile et le hale-bas influencent davantage le vrillage et le contrôle vertical de la bôme.

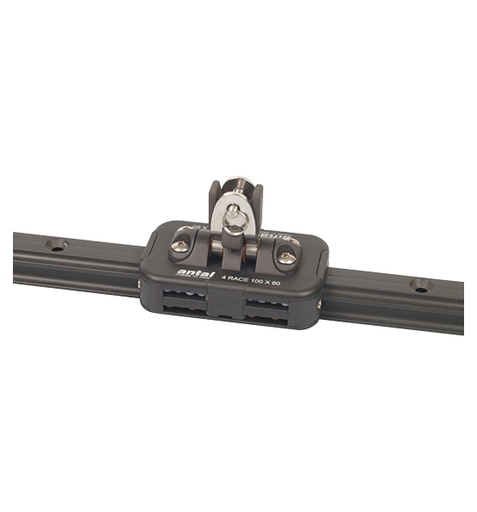

Systèmes de rail de grand-voile Antal

Choisir le bon chariot et le bon rail de grand-voile

Le choix du bon chariot et du bon rail doit commencer par la charge, et pas seulement par la longueur du bateau. La longueur hors tout est un guide utile, mais elle ne suffit pas à elle seule. Un croiseur de 35 pieds avec écoute en bout de bôme peut imposer des charges très différentes de celles d’un voilier performant de 35 pieds avec grande grand-voile et écoute en milieu de bôme. Les systèmes avec écoute en milieu de bôme génèrent normalement des charges plus élevées sur l’écoute et le chariot, car l’écoute est fixée plus près du vit-de-mulet, ce qui réduit le bras de levier mécanique sur la bôme. Les multicoques, les yachts à forte stabilité et les bateaux équipés de grand-voiles puissantes à corne carrée exigent également une attention particulière à la charge de travail et à la marge de sécurité.

Lors du choix entre différents systèmes de rail de grand-voile, vérifiez la charge de travail maximale du fabricant pour le chariot, le rail et les embouts de commande. Le chariot doit être dimensionné pour la charge d’écoute attendue, et le système de commande doit être configuré afin que le chariot puisse être déplacé lorsque la voile est en charge. Un chariot à faible friction avec un palan de commande insuffisant peut rester difficile à régler dans une rafale. À l’inverse, un palan trop important peut ajouter de la longueur de bout et de la friction là où un déplacement rapide du chariot est requis.

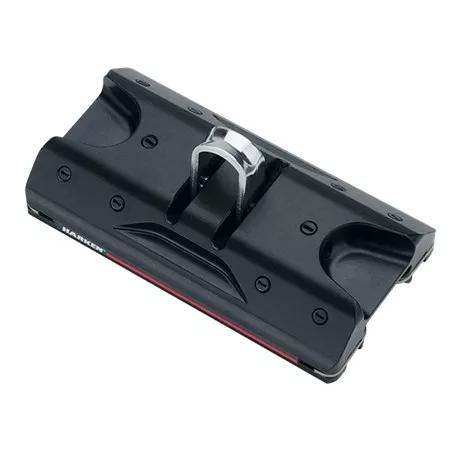

Charges admissibles et palans de commande des systèmes de rail de grand-voile

Le dimensionnement d’un système de rail de grand-voile doit prendre en compte la charge de travail de l’ensemble complet, et pas seulement celle du chariot. La section du rail, les embouts de commande, les réas, les taquets coinceurs, les fixations et la structure de pont environnante contribuent tous à la fiabilité du système. Un chariot avec une charge admissible suffisante peut malgré tout être compromis si le rail, les butées d’extrémité ou les fixations sont sous-dimensionnés.

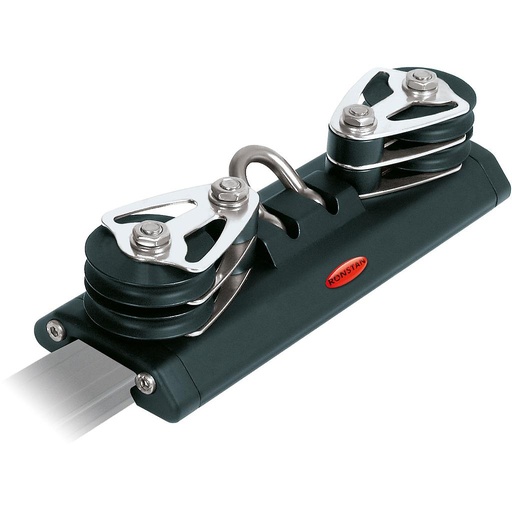

Les palans de commande de rail les plus courants comprennent des montages en 2:1, 3:1, 4:1 et 6:1, selon la taille du bateau, la charge d’écoute de grand-voile et l’agencement du cockpit. Un palan plus important réduit l’effort nécessaire pour déplacer le chariot, mais il augmente également la quantité de bout de commande dans le cockpit et ralentit le réglage. Le bon choix dépend du fait que le rail soit ajusté occasionnellement pour un réglage de croisière ou activement en régate et en navigation de performance.

Compatibilité du chariot avec les systèmes de rail existants

La compatibilité est l’un des points les plus importants lors du remplacement de composants de rail. Les chariots ne sont pas universels. Le chariot doit correspondre au profil du rail, à sa largeur, à la configuration des roulements et à la plage de charge. Un chariot de rail Harken ne doit pas être considéré comme compatible avec un rail Ronstan, Antal ou Barton, même si la largeur nominale du rail semble similaire.

Lors du remplacement d’un chariot existant, mesurez la largeur du rail sur sa partie supérieure, identifiez la section du rail, vérifiez l’entraxe des perçages et recherchez toute marque de fabricant ou de série sur l’accastillage d’origine. Si le rail existant est usé, endommagé, déformé ou n’est plus suivi, remplacer l’ensemble du système de rail peut être plus fiable que de monter un nouveau chariot sur un ancien rail.

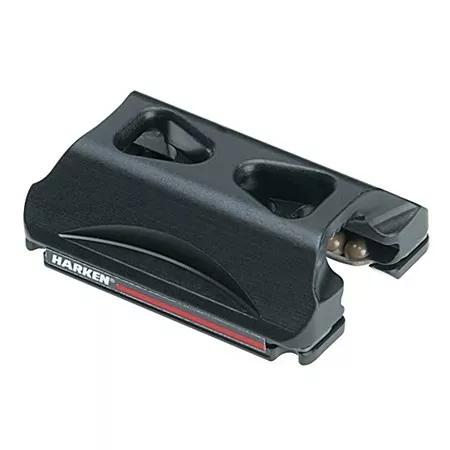

Chariots à billes, à axe d’arrêt et à recirculation de billes

Le choix entre des chariots à axe d’arrêt, à palier lisse, à billes et à recirculation de billes dépend de la manière dont le bateau est navigué. Les systèmes à axe d’arrêt peuvent être simples et robustes, mais ils sont généralement réglés moins souvent et ne sont pas idéaux lorsque le chariot doit se déplacer facilement sous la charge de l’écoute de grand-voile.

Les chariots à billes réduisent la friction et conviennent mieux à un réglage actif. Les systèmes à recirculation de billes sont couramment utilisés lorsque de fortes capacités de charge et un déplacement fluide sont requis sur une longueur de chariot compacte. Pour les bateaux de croisière, le faible entretien et un fonctionnement prévisible peuvent être prioritaires. Pour les bateaux de course, la faible friction, la rapidité de réglage et l’ergonomie des bouts de commande sont généralement plus importantes.

Disposition des commandes des systèmes de rail de grand-voile et ergonomie du cockpit

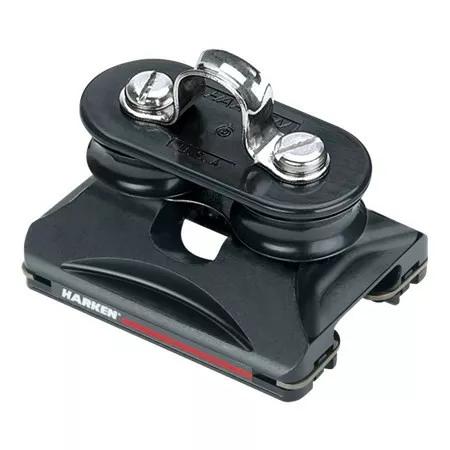

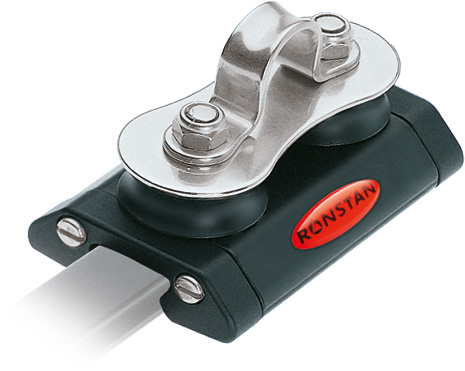

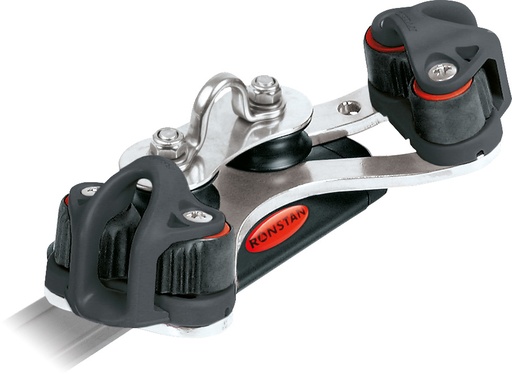

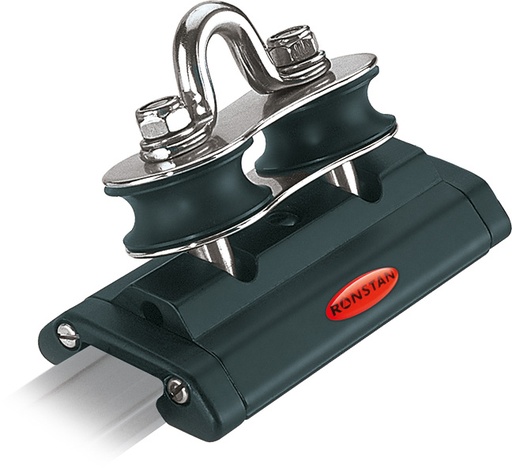

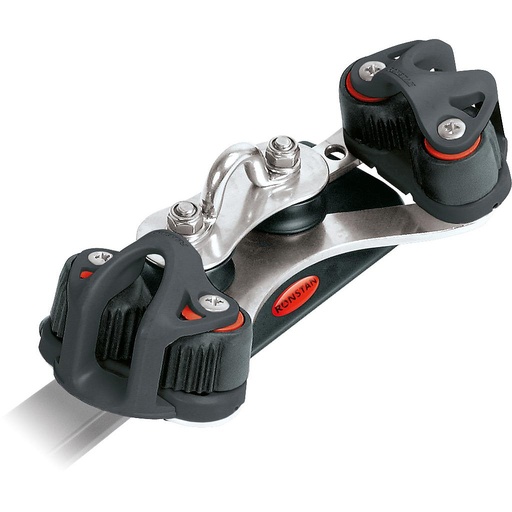

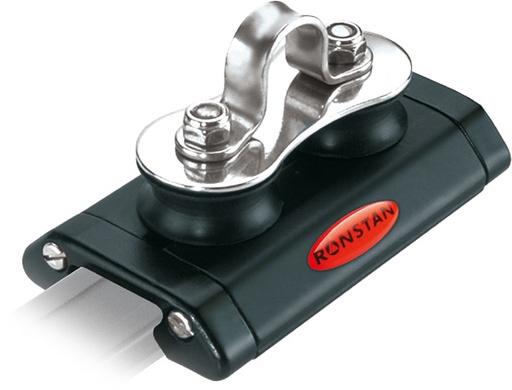

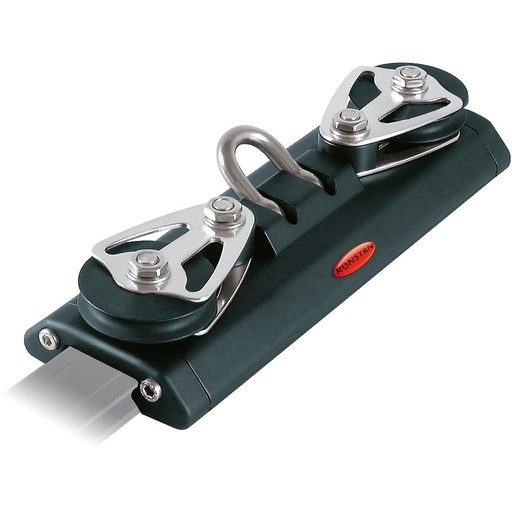

La disposition des commandes a également son importance. Certains chariots de rail comprennent des réas fixes ou pivotants montés sur le chariot. D’autres s’appuient sur des embouts de commande avec réas intégrés et taquets coinceurs. Les taquets peuvent être montés aux extrémités du rail, directement sur le chariot, ou renvoyés à distance vers la barre ou la position du régleur.

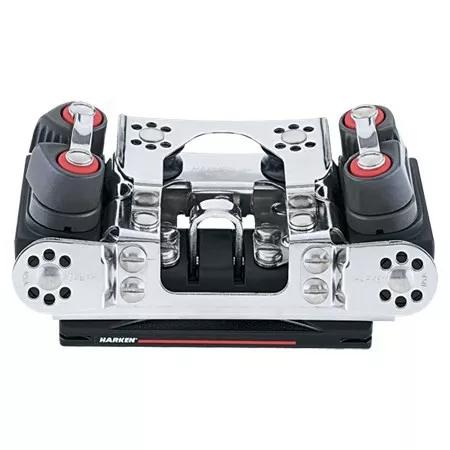

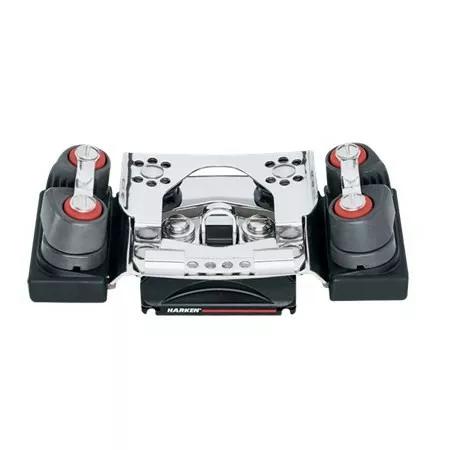

Un chariot de rail avec écoute au vent permet de régler le bout de commande depuis le côté au vent, ce qui peut être utile sur les bateaux de course et les yachts menés en équipage réduit lorsque le régleur travaille du côté haut. Sur les grands yachts, les commandes de rail peuvent être renvoyées sous le pont ou vers l’arrière jusqu’à une position centrale de réglage afin de garder un cockpit plus dégagé et de réduire les risques de trébuchement.

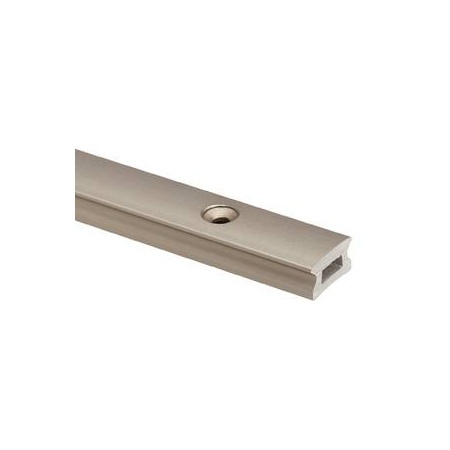

Options de rails de grand-voile droits et courbes

La géométrie du rail doit également être prise en compte. Le rail droit est courant, mais certaines installations dans le cockpit ou sur la casquette nécessitent un rail courbe. Tous les chariots ne sont pas conçus pour fonctionner sur une section courbe, et le rayon de courbure minimal doit être vérifié avant de spécifier le système.

Le rail doit aussi être correctement supporté et fixé sur une structure capable d’absorber les charges verticales et latérales de l’écoute de grand-voile. Les butées d’extrémité et les embouts de commande sont des composants critiques pour la sécurité ; ce ne sont pas de simples accessoires. Une butée d’extrémité défaillante ou une fixation sous-dimensionnée peut permettre au chariot de sortir du rail sous charge.

Entretien et diagnostic des systèmes de rail de grand-voile

Pour l’entretien, les systèmes de rail de grand-voile doivent être rincés régulièrement à l’eau douce, en particulier après une navigation en eau salée. Évitez d’utiliser de la graisse ou de l’huile sauf indication du fabricant, car les lubrifiants peuvent attirer les saletés et les cristaux de sel abrasifs dans le cheminement des roulements. Inspectez les bouts de commande, les réas, les taquets coinceurs, les fixations, les points de fixation du rail et les roulements du chariot dans le cadre des contrôles de routine de l’accastillage de pont.

Si le chariot est difficile à déplacer sous charge, la cause peut être une contamination, des roulements usés, des réas endommagés, un angle de renvoi incorrect, un palan insuffisant ou un système sous-dimensionné. Un rail qui ne se déplace librement qu’à vide peut indiquer que le chariot, le système de palan ou la configuration des roulements ne sont pas adaptés à la charge de travail réelle.

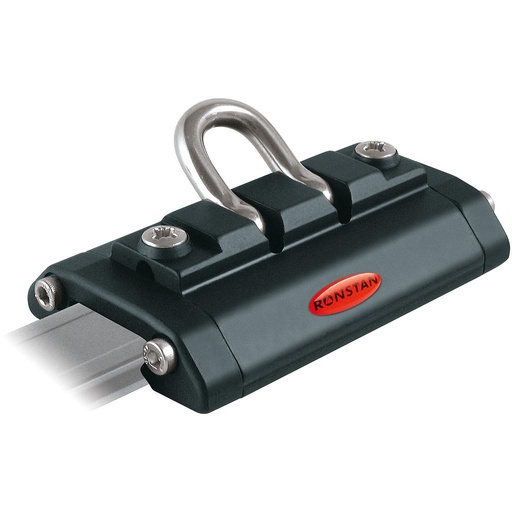

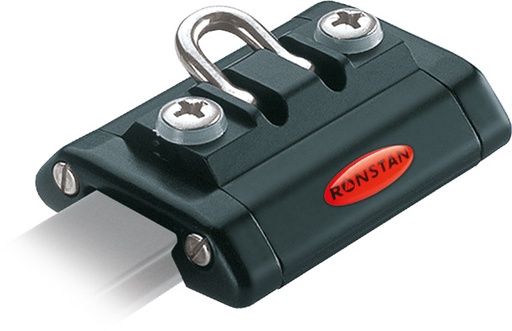

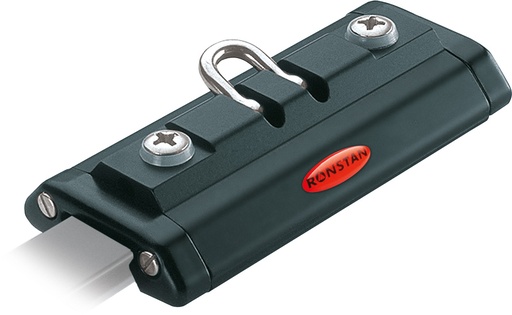

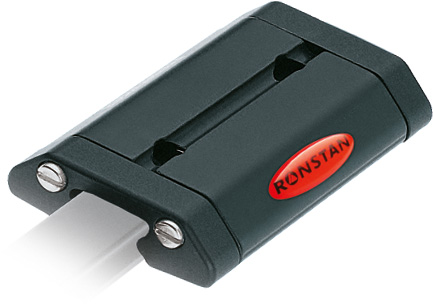

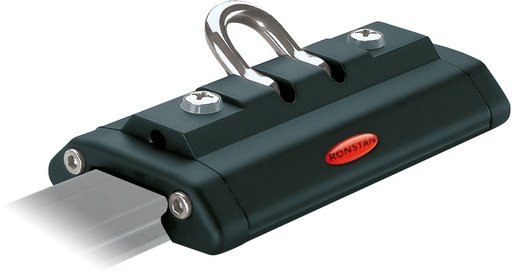

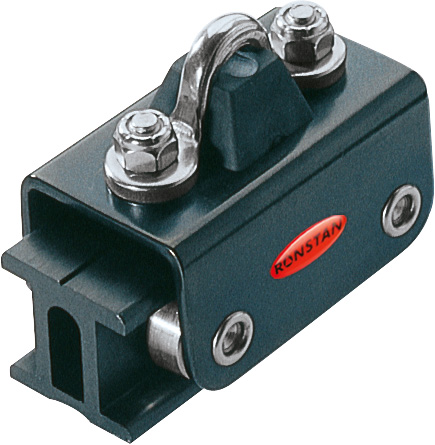

Systèmes de rail de grand-voile Ronstan

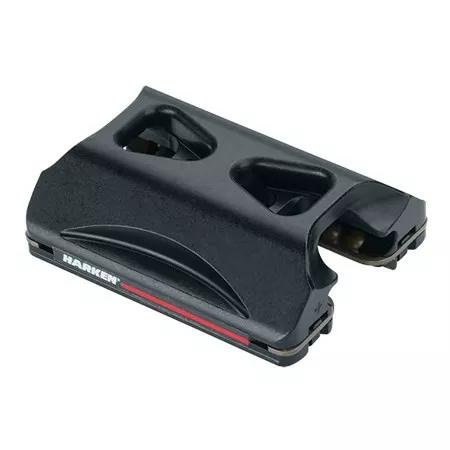

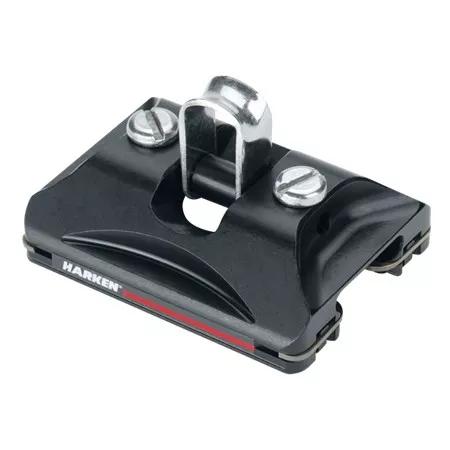

Systèmes de rail de grand-voile Antal, Barton, Harken et Ronstan

Upffront propose une gamme de systèmes de rail de grand-voile et de composants de rail signés Antal, Barton, Harken et Ronstan, couvrant les applications pour petits bateaux, croisière et charges plus élevées. Le bon choix dépend du rail existant, de la charge de travail requise, de la géométrie de l’écoute de grand-voile, de l’agencement du cockpit et de l’intensité d’utilisation du rail.

Si vous remplacez un seul composant, confirmez la compatibilité du rail avant de commander. Si vous améliorez le système, commencez par le calcul de charge et la disposition des commandes, puis sélectionnez le chariot, le rail et les embouts de commande appropriés comme système de travail complet.

FAQ sur les systèmes de rail de grand-voile

Comment choisir le bon système de rail de grand-voile ?

Choisissez un système de rail de grand-voile en fonction de la surface de grand-voile, du point de fixation de l’écoute, de la stabilité du bateau, de l’emplacement du rail, de la charge de travail et de la disposition des commandes. La longueur du bateau est utile comme guide initial, mais elle ne doit pas être le seul facteur de dimensionnement. Les écoutes en milieu de bôme, les grandes grand-voiles, les multicoques et les yachts à forte stabilité nécessitent généralement des chariots plus résistants et des systèmes de rail plus robustes.

Un nouveau chariot s’adaptera-t-il à mon rail existant ?

Seulement si le chariot correspond exactement au profil du rail, à sa largeur et à la série du fabricant. Les chariots sont normalement spécifiques au rail ; il ne faut donc pas supposer qu’un chariot d’une marque s’adaptera au rail d’une autre. Mesurez soigneusement le rail et identifiez le système existant avant de remplacer uniquement le chariot.

Quelle est la différence entre un rail et l’écoute de grand-voile ?

L’écoute de grand-voile contrôle la tension de chute, la hauteur de bôme et le vrillage. Le rail contrôle la position latérale du point de fixation de l’écoute, ce qui permet d’ajuster l’angle de la bôme sans la même variation directe de tension d’écoute. Les deux commandes travaillent ensemble pour un réglage précis de la grand-voile.

Quel rapport de palan me faut-il pour les commandes de rail ?

Les petits bateaux peuvent utiliser des commandes simples en 2:1 ou 3:1, tandis que les yachts plus grands ou les systèmes à charges plus élevées peuvent nécessiter un palan en 4:1 ou 6:1. Un palan plus important réduit la charge sur le bout de commande, mais augmente le déplacement du bout et la complexité du système. La meilleure option dépend de la charge du rail et de la rapidité avec laquelle le chariot doit être réglé.

Dois-je remplacer le système complet de rail ou seulement le chariot ?

Remplacez uniquement le chariot si le rail est en bon état, correctement identifié et compatible avec le nouveau chariot. Remplacez le système complet si le rail est usé, endommagé, obsolète, mal dimensionné ou si vous passez à une configuration de rail à plus forte charge ou à plus faible friction.
