Afficheurs marins

Les afficheurs d’instruments dédiés sont généralement optimisés pour une visibilité continue des données clés telles que l’angle du vent, la vitesse du bateau, la profondeur et le cap. Ils sont couramment montés au mât ou dans le cockpit et privilégient des écrans à fort contraste, lisibles en plein soleil, avec une faible consommation d’énergie. À l’inverse, les MFD combinent plusieurs fonctions — cartographie, AIS, radar et contrôle du système — au sein d’une seule interface, souvent avec commande tactile ou hybride.

Technologie et lisibilité des afficheurs marins

Une exigence essentielle pour tout écran de bord est la lisibilité de jour en plein soleil. Les afficheurs marins modernes y parviennent grâce à une luminosité élevée (généralement >800 nits), des revêtements antireflets et un verre à liaison optique, réduisant les réflexions internes et améliorant le contraste. Pour les installations offshore ou dans des cockpits exposés, les indices d’étanchéité IPX6/IPX7 sont standard, garantissant une résistance aux fortes projections d’eau et à l’immersion.

La fonctionnalité tactile est courante sur les MFD, mais pour la navigation hauturière, de nombreux systèmes conservent des commandes par touches ou molette rotative, permettant une utilisation avec les mains mouillées ou avec des gants — un point important souvent négligé sur les systèmes purement tactiles.

Afficheurs marins et intégration réseau

La plupart des afficheurs marins contemporains fonctionnent au sein d’un réseau NMEA 2000, permettant le partage des données entre capteurs et appareils via un système de câblage backbone. Cela permet une intégration fluide de :

- Capteurs de vent (vent apparent et vent réel)

- Lochs et sondes de profondeur

- GPS et capteurs de cap

- Pilotes automatiques

- AIS et radar (principalement via les MFD)

Il est essentiel de vérifier si un afficheur est entièrement compatible avec les systèmes déjà installés à bord. Bien que de nombreux fabricants prennent en charge le NMEA 2000, des extensions propriétaires (par ex. un réseau basé sur Ethernet) sont souvent utilisées pour les données à large bande passante telles que le radar ou la cartographie.

Afficheurs marins pour les données de navigation à la voile et les indicateurs de performance

Les afficheurs marins utilisés en navigation à la voile doivent afficher davantage que les seules données de navigation de base. Les paramètres clés incluent :

- Vitesse/direction du vent apparent et du vent réel

- Vitesse du bateau sur l’eau (STW)

- Profondeur sous la sonde

- Cap et route sur le fond (COG)

- Velocity Made Good (VMG) pour les performances au près/au portant

Les systèmes haut de gamme permettent des pages de données personnalisables, afin que les utilisateurs puissent prioriser les indicateurs de performance pertinents pour la régate ou la croisière hauturière. Ce niveau de configurabilité est particulièrement pertinent pour les propriétaires techniciens cherchant à optimiser le réglage des voiles et l’efficacité.

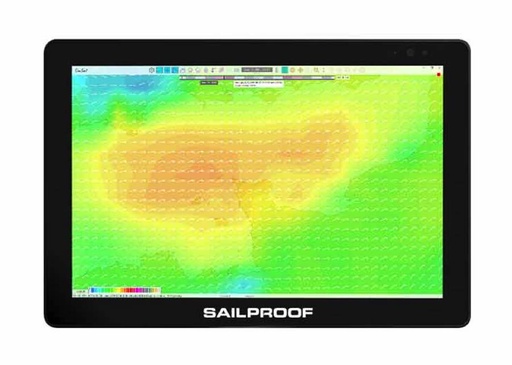

Afficheur marin SailProof

Considérations d’installation des afficheurs marins

L’emplacement de l’afficheur a un impact direct sur l’ergonomie. Les configurations courantes incluent :

- Afficheurs montés au mât pour une visibilité depuis le cockpit pendant les réglages

- Afficheur multifonction au poste de barre pour la navigation et le contrôle du système

- Répéteurs de cockpit fournissant des données dupliquées à plusieurs postes de barre

L’installation nécessite généralement une connexion au backbone NMEA, une alimentation électrique adaptée et des solutions de montage conçues pour résister aux vibrations et à l’exposition. Les installations en retrofit sont généralement possibles, à condition de préserver la compatibilité réseau.

Systèmes d’affichage marin nke et Sailproof

Cette catégorie met l’accent sur nke et Sailproof, qui répondent tous deux à des exigences techniques spécifiques dans l’électronique de voile.

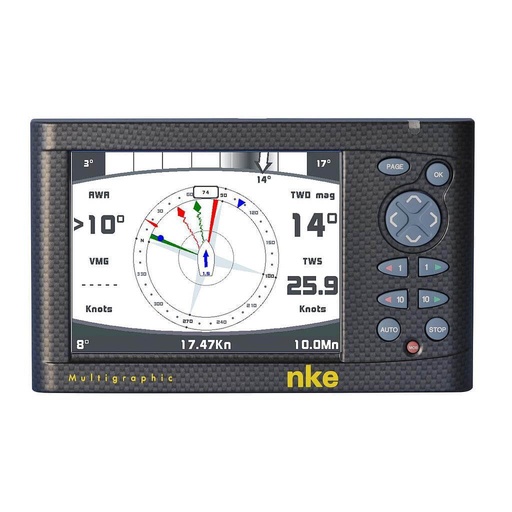

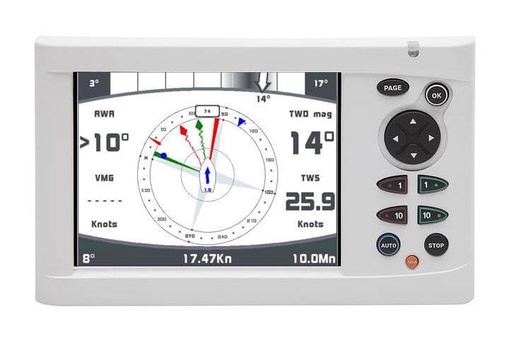

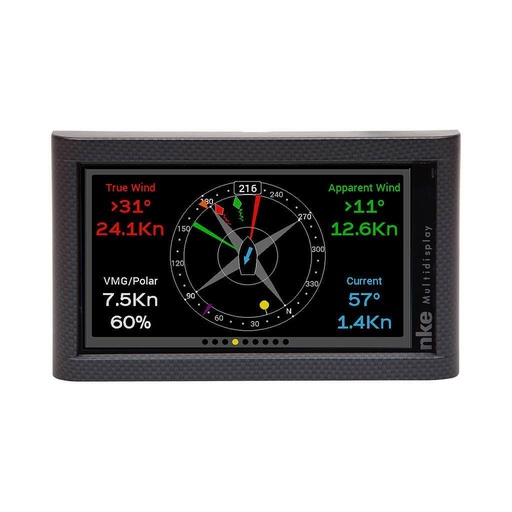

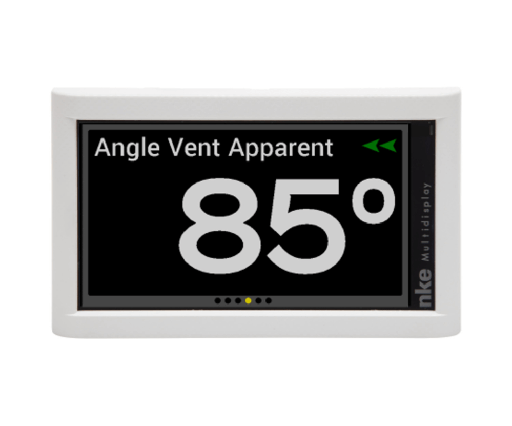

électronique marine nke est largement spécifiée dans les applications de voile de performance et de navigation hauturière, en particulier lorsqu’une grande précision des données capteurs et des calculs de performance avancés est requise. Les systèmes nke sont conçus autour d’une architecture entièrement intégrée, combinant processeurs, capteurs et afficheurs pour fournir des données de vent précises, la vitesse du bateau et des valeurs calculées telles que la VMG. Leurs afficheurs sont généralement optimisés pour un montage au mât, avec un fort accent sur la lisibilité et la clarté des données en conditions de régate.

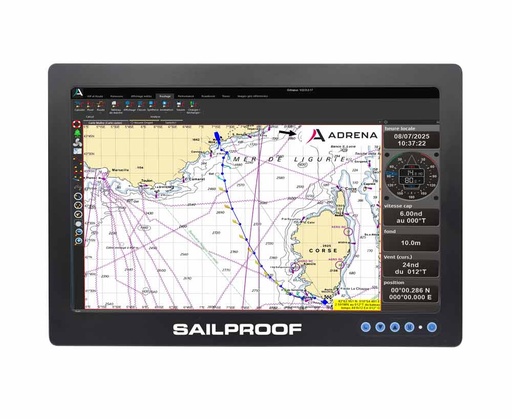

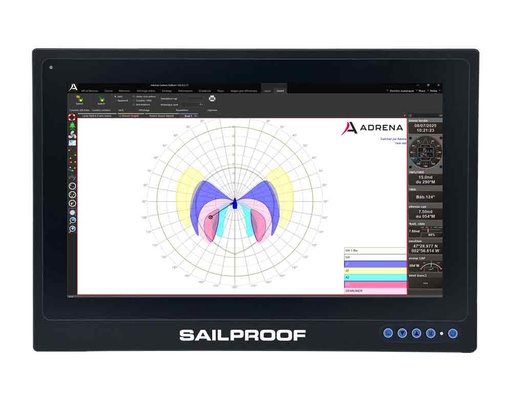

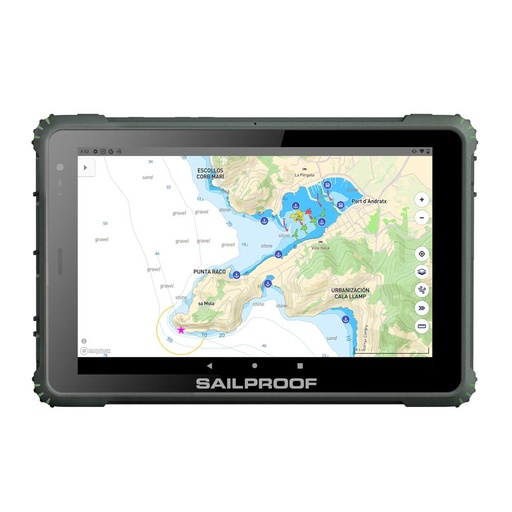

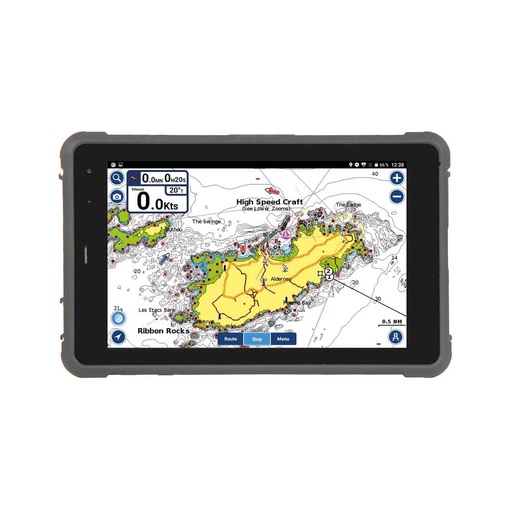

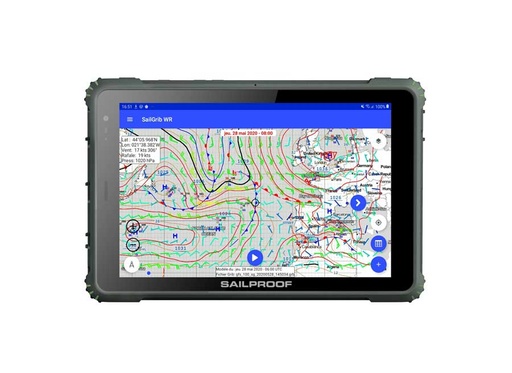

afficheurs Sailproof adoptent une approche différente, en se concentrant sur des tablettes durcies, lisibles en plein soleil, conçues pour une utilisation dans des cockpits exposés. Ces unités sont conçues pour offrir une forte luminosité et un fonctionnement étanche, ce qui les rend adaptées comme répétiteurs ou comme interfaces de type afficheur multifonction lorsqu’elles sont connectées aux systèmes de bord via WiFi ou des passerelles réseau. Cela offre de la flexibilité aux utilisateurs souhaitant intégrer des interfaces de type mobile dans des réseaux d’instruments existants.

Le choix entre ces systèmes dépend de la priorité accordée soit à une instrumentation de performance intégrée (nke), soit à des interfaces d’affichage flexibles et en réseau (Sailproof).

Afficheurs marins – Questions fréquentes

Quelle est la différence entre un afficheur marin et un MFD ?

Un afficheur marin désigne généralement un instrument dédié affichant des données spécifiques (par ex. le vent ou la profondeur), tandis qu’un MFD combine plusieurs fonctions comme la cartographie, l’AIS et le contrôle du système dans une seule unité.

Ai-je besoin du NMEA 2000 pour mon afficheur de bord ?

La plupart des systèmes modernes s’appuient sur le NMEA 2000 pour le partage des données. Bien que certains systèmes plus anciens utilisent le NMEA 0183, le NMEA 2000 offre une installation plus simple et une meilleure interopérabilité.

Les afficheurs marins sont-ils étanches ?

Oui, la plupart sont classés IPX6 ou IPX7, ce qui signifie qu’ils sont conçus pour résister aux fortes projections d’eau et à une immersion temporaire.

Puis-je utiliser un écran tactile au large ?

Les écrans tactiles sont largement utilisés, mais pour la navigation hauturière, les afficheurs dotés de commandes physiques offrent un fonctionnement plus fiable dans des conditions humides ou agitées.

Quelle taille d’afficheur marin dois-je choisir ?

Cela dépend de la position de montage et de la distance de lecture. Les afficheurs de mât nécessitent des écrans plus grands et à fort contraste, tandis que les unités montées à la barre peuvent varier selon l’agencement du cockpit.

Puis-je faire évoluer mon système sans tout remplacer ?

Dans de nombreux cas, oui, à condition que les nouveaux afficheurs soient compatibles avec votre réseau existant (généralement NMEA 2000). Toutefois, toutes les fonctionnalités peuvent dépendre d’une intégration spécifique au fabricant.
