Marine-Displays

Dedizierte Instrumentendisplays sind in der Regel für die kontinuierliche Ablesbarkeit wichtiger Daten wie Windwinkel, Bootsgeschwindigkeit, Tiefe und Kurs optimiert. Sie werden üblicherweise am Mast oder im Cockpit montiert und setzen auf kontraststarke, bei Sonnenlicht gut ablesbare Bildschirme mit geringem Stromverbrauch. Im Gegensatz dazu vereinen MFDs bzw. Multifunktionsanzeigen mehrere Funktionen – Kartenplotter, AIS, Radar und Systemsteuerung – in einer einzigen Benutzeroberfläche, häufig mit Touchscreen- oder Hybrid-Bedienung.

Technologie und Ablesbarkeit von Marine-Displays

Eine zentrale Anforderung an jedes Bootsdisplay ist die Ablesbarkeit bei Tageslicht unter direkter Sonneneinstrahlung. Moderne Marine-Displays erreichen dies durch hohe Helligkeit (typischerweise >800 Nits), entspiegelte Beschichtungen und optisch verklebtes Glas, wodurch interne Reflexionen reduziert und der Kontrast verbessert werden. Für Offshore- oder exponierte Cockpit-Installationen sind Schutzklassen nach IPX6/IPX7 Standard und gewährleisten Widerstand gegen starken Spritzwasserbeschuss und zeitweiliges Untertauchen.

Touchscreen-Funktionalität ist bei MFDs bzw. Multifunktionsanzeigen weit verbreitet, doch für das Offshore-Segeln verfügen viele Systeme weiterhin über Tastenfelder oder Drehregler, sodass sie auch mit nassen Händen oder Handschuhen bedient werden können – ein wichtiger Aspekt, der bei reinen Touchscreen-Systemen oft übersehen wird.

Marine-Displays und Netzwerkintegration

Die meisten modernen Marine-Displays arbeiten in einem NMEA-2000-Netzwerk und ermöglichen den Datenaustausch zwischen Sensoren und Geräten über ein Backbone-Verkabelungssystem. Das erlaubt die nahtlose Integration von:

- Windsensoren (scheinbarer und wahrer Wind)

- Geschwindigkeits- und Tiefengebern

- GPS- und Kurssensoren

- Autopilotsystemen

- AIS und Radar (hauptsächlich über MFDs)

Es ist entscheidend zu verstehen, ob ein Display vollständig mit den vorhandenen Bordsystemen kompatibel ist. Zwar unterstützen viele Hersteller NMEA 2000, doch proprietäre Erweiterungen (z. B. Ethernet-basierte Netzwerke) werden häufig für datenintensive Anwendungen wie Radar oder Kartenplotting verwendet.

Marine-Displays für Segeldaten und Performance-Kennzahlen

Marine-Displays für den Segelbereich müssen mehr als nur grundlegende Navigationsdaten anzeigen. Zu den wichtigsten Parametern gehören:

- Scheinbare und wahre Windgeschwindigkeit/-richtung

- Fahrt durchs Wasser (STW)

- Tiefe unter dem Geber

- Kurs und Kurs über Grund (COG)

- Velocity Made Good (VMG) für Am-Wind-/Vorwind-Performance

Hochwertigere Systeme ermöglichen individuell anpassbare Datenseiten, sodass Nutzer für Regatten oder Langfahrten relevante Performance-Kennzahlen priorisieren können. Dieses Maß an Konfigurierbarkeit ist besonders für technisch orientierte Eigner relevant, die Segeltrimm und Effizienz optimieren möchten.

SailProof Marine-Display

Installationsaspekte für Marine-Displays

Die Positionierung des Displays beeinflusst die Nutzbarkeit direkt. Gängige Konfigurationen sind:

- Am Mast montierte Displays für gute Sicht aus dem Cockpit beim Trimmen

- Am Steuerstand montierte MFDs für Navigation und Systemsteuerung

- Cockpit-Repeater, die dieselben Daten an mehreren Steuerpositionen bereitstellen

Die Installation erfordert in der Regel den Anschluss an das NMEA-Backbone, eine geeignete Stromversorgung und Montagesysteme, die Vibrationen und Witterungseinflüssen standhalten. Nachrüstinstallationen sind im Allgemeinen möglich, sofern die Netzwerkkompatibilität gewährleistet ist.

nke und Sailproof Marine-Display-Systeme

Diese Kategorie konzentriert sich auf nke und Sailproof, die beide spezifische technische Anforderungen innerhalb der Segelelektronik abdecken.

nke Marine-Elektronik wird häufig in Performance- und Offshore-Segelanwendungen spezifiziert, insbesondere dort, wo hochpräzise Sensordaten und fortschrittliche Performance-Berechnungen erforderlich sind. nke Systeme sind um eine vollständig integrierte Architektur herum aufgebaut und kombinieren Prozessoren, Sensoren und Displays, um präzise Winddaten, Bootsgeschwindigkeit und berechnete Werte wie VMG bereitzustellen. Ihre Displays sind typischerweise für die Mastmontage optimiert, mit starkem Fokus auf Ablesbarkeit und Datenklarheit unter Regattabedingungen.

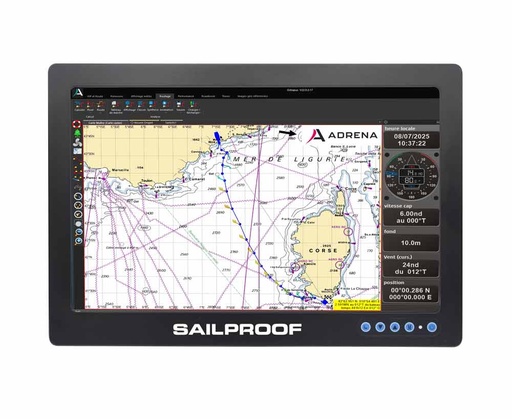

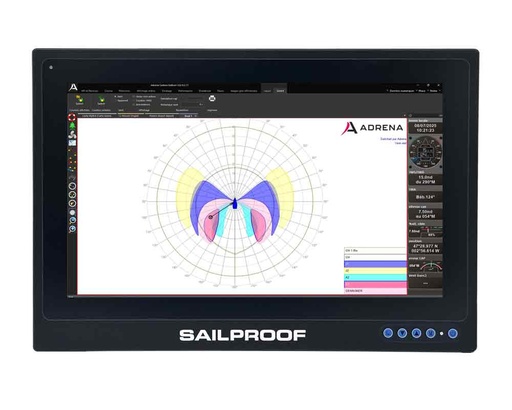

Sailproof Displays verfolgen einen anderen Ansatz und konzentrieren sich auf robuste, bei Sonnenlicht gut ablesbare Tablets für den Einsatz in exponierten Cockpit-Umgebungen. Diese Geräte sind auf hohe Helligkeit und wasserdichten Betrieb ausgelegt und eignen sich dadurch als Repeater oder als Schnittstellen im Stil von Multifunktionsanzeigen, wenn sie über WiFi oder Netzwerk-Gateways mit den Bordsystemen verbunden werden. Das bietet Flexibilität für Nutzer, die mobile Bedienoberflächen in bestehende Instrumentennetzwerke integrieren möchten.

Die Wahl zwischen diesen Systemen hängt davon ab, ob der Schwerpunkt auf integrierter Performance-Instrumentierung (nke) oder auf flexiblen, vernetzten Display-Schnittstellen (Sailproof) liegt.

Marine-Displays – Häufig gestellte Fragen

Was ist der Unterschied zwischen einem Marine-Display und einem MFD?

Ein Marine-Display bezeichnet typischerweise ein dediziertes Instrument zur Anzeige bestimmter Daten (z. B. Wind oder Tiefe), während ein MFD bzw. eine Multifunktionsanzeige mehrere Funktionen wie Kartenplotting, AIS und Systemsteuerung in einem einzigen Gerät kombiniert.

Benötige ich NMEA 2000 für mein Bootsdisplay?

Die meisten modernen Systeme verlassen sich für den Datenaustausch auf NMEA 2000. Während einige ältere Systeme NMEA 0183 verwenden, bietet NMEA 2000 eine einfachere Installation und größere Interoperabilität.

Sind Marine-Displays wasserdicht?

Ja, die meisten sind nach IPX6 oder IPX7 klassifiziert, was bedeutet, dass sie für starken Spritzwasserbeschuss und kurzzeitiges Untertauchen ausgelegt sind.

Kann ich ein Touchscreen-Display offshore verwenden?

Touchscreens sind weit verbreitet, aber für das Offshore-Segeln bieten Displays mit physischen Bedienelementen einen zuverlässigeren Betrieb bei nassen oder rauen Bedingungen.

Welche Größe sollte mein Marine-Display haben?

Das hängt von der Montageposition und dem Betrachtungsabstand ab. Mastdisplays erfordern größere, kontraststarke Bildschirme, während am Steuerstand montierte Geräte je nach Cockpit-Layout variieren können.

Kann ich mein System aufrüsten, ohne alles zu ersetzen?

In vielen Fällen ja, sofern neue Displays mit Ihrem bestehenden Netzwerk (typischerweise NMEA 2000) kompatibel sind. Die volle Funktionalität kann jedoch von herstellerspezifischer Integration abhängen.
