Schnappschäkel

In dieser Kategorie bieten wir ein umfassendes Sortiment hochwertiger Schnappschäkel, die für einfache Handhabung und zuverlässige Leistung in Segelanwendungen ausgelegt sind. Schnappschäkel sind entscheidende Rigg-Komponenten, die schnelle, sichere und kontrolliert lösbare Verbindungen in laufenden Riggsystemen ermöglichen. Sie werden überall dort eingesetzt, wo schnelles Bedienen und wiederholbares Anschlagen erforderlich sind. Unsere Auswahl umfasst etablierte Hersteller wie Tylaska, Wichard und Ronstan, die für gleichbleibende Konstruktionsstandards und belastungsgeprüfte Hardware bekannt sind.

Hauptmerkmale und technische Funktion von Schnappschäkeln

Ein Schnappschäkel ist ein schnell auslösbarer mechanischer Verbinder, der mit einem federbelasteten Maul ein Beschlagteil wie einen Ring, eine Tauwerkschlaufe oder einen Segel-Anschlagpunkt aufnimmt und sichert. Im Gegensatz zu konventionellen Schäkeln sind Schnappschäkel für die schnelle Einhandbedienung ausgelegt, was besonders unter dynamischen Segelbedingungen relevant ist.

Der Auslösemechanismus besteht typischerweise aus einem Zugstift (Trigger) oder einem Druckknopfsystem. Trigger-betätigte Ausführungen ermöglichen das Fernauslösen über eine Reißleine und eignen sich daher für Anwendungen wie Spinnakersysteme oder Trimmleinen, bei denen der Schäkel unter Teillast stehen kann.

Es ist wichtig, ein häufiges Missverständnis klarzustellen:

Nicht alle Schnappschäkel können unter Last sicher ausgelöst werden. Die Auslösefähigkeit hängt von der Konstruktion, der Lastrichtung und der Reibung im Mechanismus ab. Anwendungen mit hoher Last erfordern entsprechend ausgelegte Triggersysteme, und selbst dann kann das Auslösen unter Volllast eingeschränkt sein.

Die meisten Schnappschäkel werden aus seewasserbeständigem Edelstahl 316 gefertigt und bieten damit gute Korrosionsbeständigkeit und mechanische Festigkeit in Offshore-Umgebungen. Die innere Feder und der Stößel bleiben jedoch Verschleißteile und müssen regelmäßig geprüft werden.

Arten von Schnappschäkeln

Schnappschäkel werden in erster Linie durch ihre Anschlussart (Bügel oder Gabelbolzen), ihre Beweglichkeit (starr oder Wirbel) und ihren Auslösemechanismus (Trigger oder Stößel) definiert. Die Wahl der richtigen Konfiguration hängt davon ab, wie der Schäkel in das Riggsystem integriert wird und ob Rotation oder kontrolliertes Auslösen erforderlich ist.

Bügel-Schnappschäkel (Tauwerkanschluss)

Bügel-Schnappschäkel sind für den direkten Anschluss von Tauwerk oder weichen Verbindungen ausgelegt und eignen sich daher für Schoten, Trimmleinen und verstellbare Systeme, bei denen Flexibilität gefragt ist.

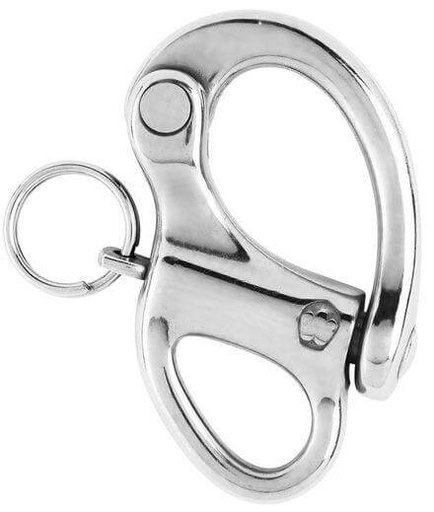

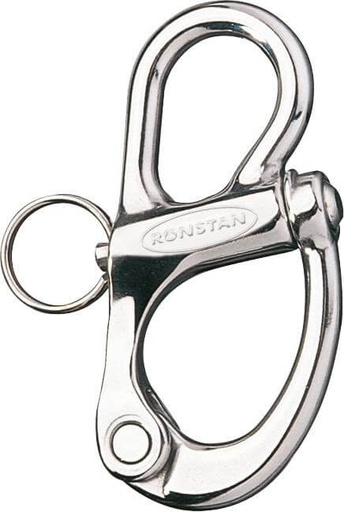

- Starre Bügel-Schnappschäkel bieten eine stabile, nicht drehbare Verbindung. Sie werden typischerweise dort eingesetzt, wo die Leinenführung kontrolliert ist und Verdrehen kein Thema ist.

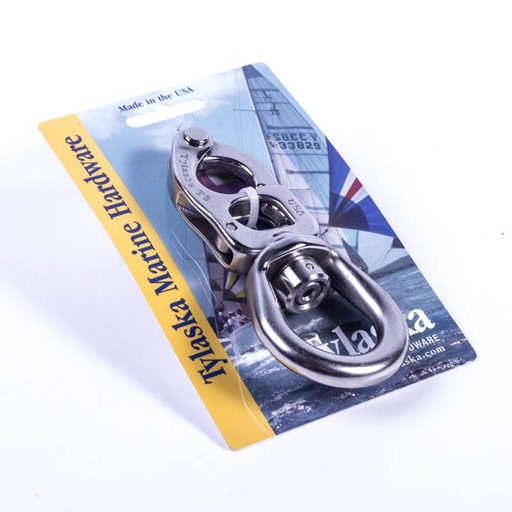

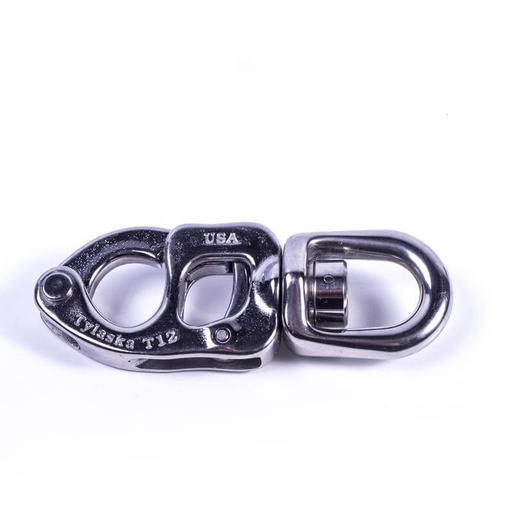

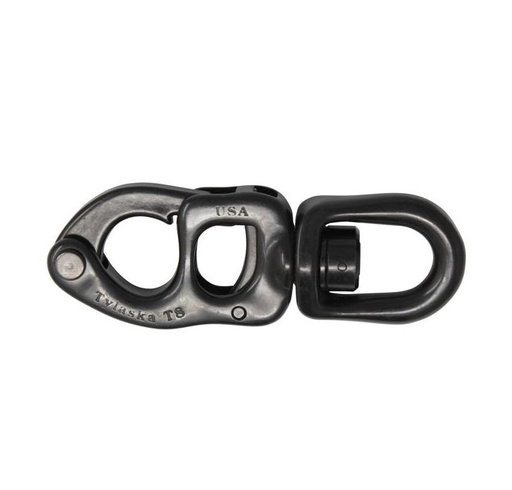

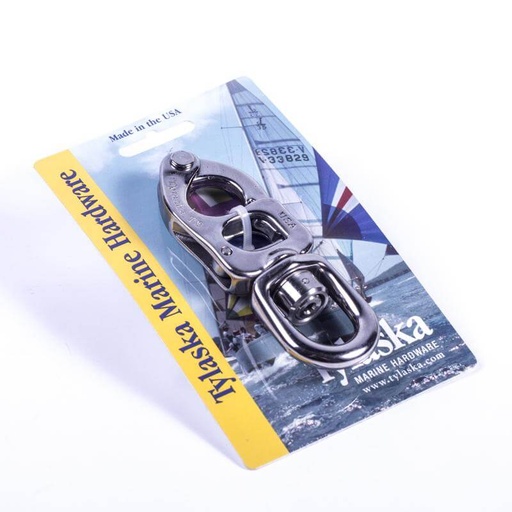

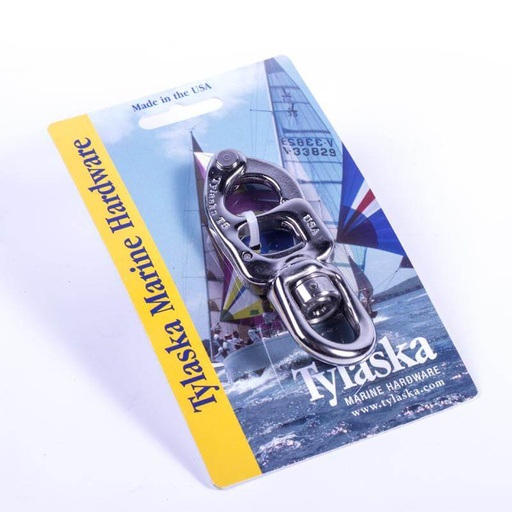

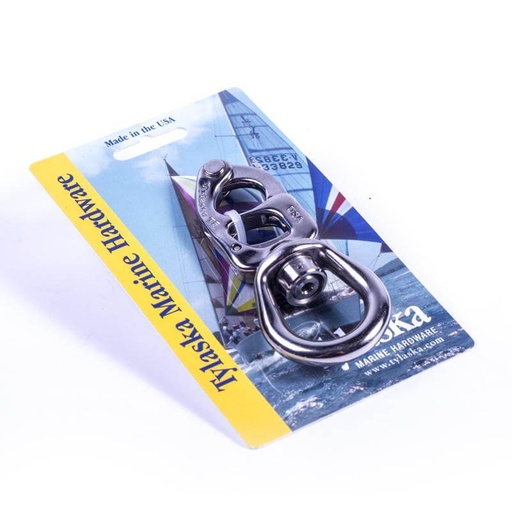

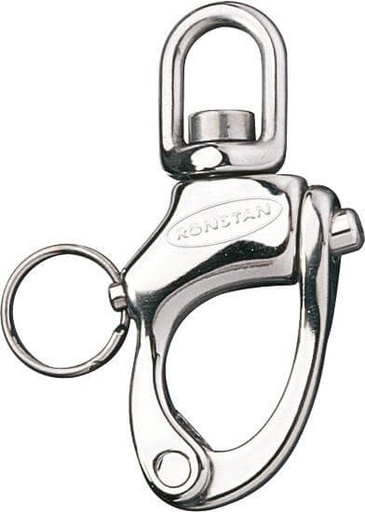

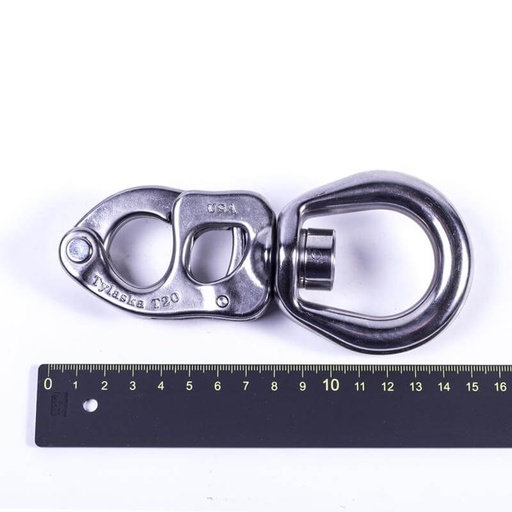

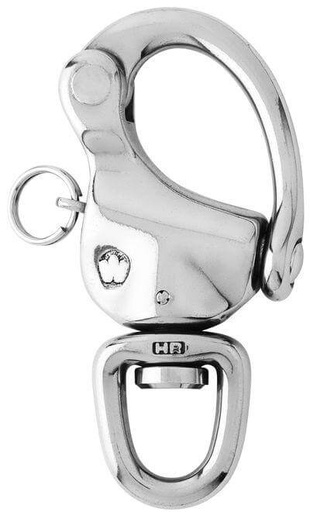

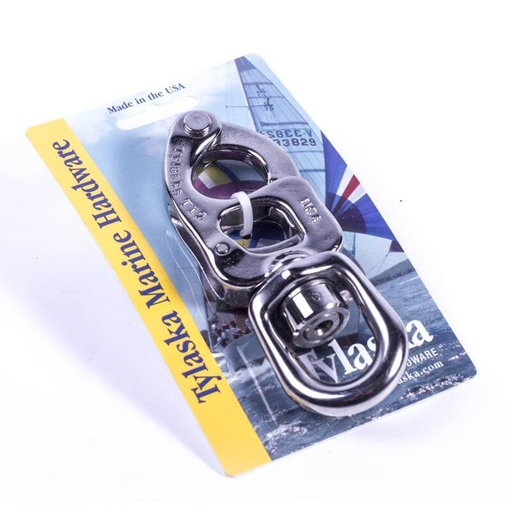

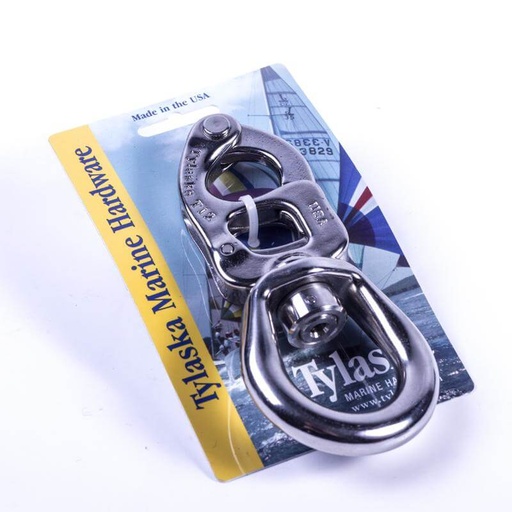

- Kleiner Bügel-Schnappschäkel mit Wirbel und großer verfügen über ein drehbares Auge, um Torsionsbelastung und Leinenverdrehung zu verhindern. Sie werden häufig an Spinnakerschoten und Trimmsystemen eingesetzt, bei denen sich der Anstellwinkel dynamisch verändert.

Die Wahl zwischen kleinen und großen Varianten sollte sich nach den Lastanforderungen und dem Leinendurchmesser richten, nicht allein nach der physischen Größe.

Schnappschäkel mit Gabelbolzen (Beschlaganschluss)

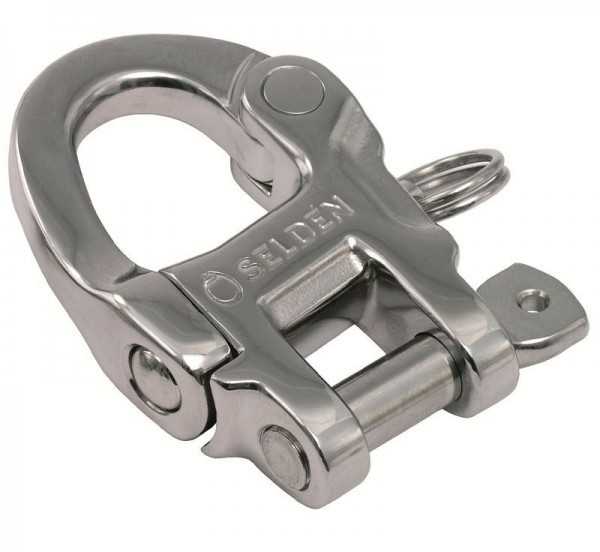

Schnappschäkel mit Gabelbolzen verwenden eine lösbare Bolzenverbindung und lassen sich so in Decksbeschläge, Blöcke, Laschen oder gelenkige Systeme integrieren, bei denen eine klar definierte mechanische Schnittstelle erforderlich ist.

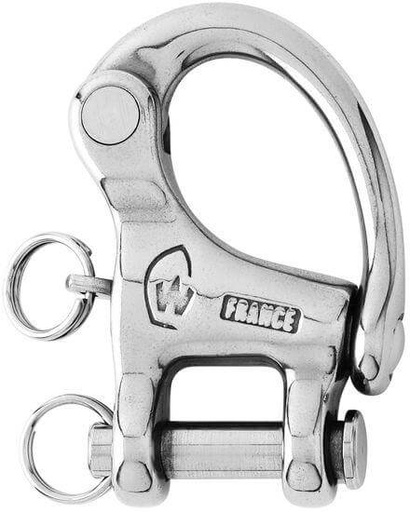

- Starre Bügel-Schnappschäkel mit Gabelbolzen bieten eine sichere, nicht drehbare Befestigung und eignen sich für Anwendungen, bei denen der Schäkel unter Last ausgerichtet bleibt.

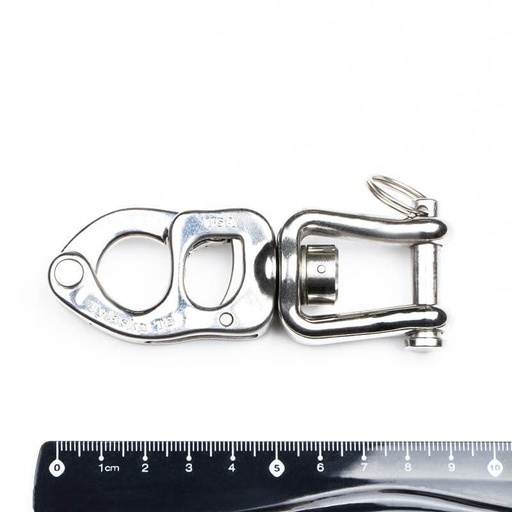

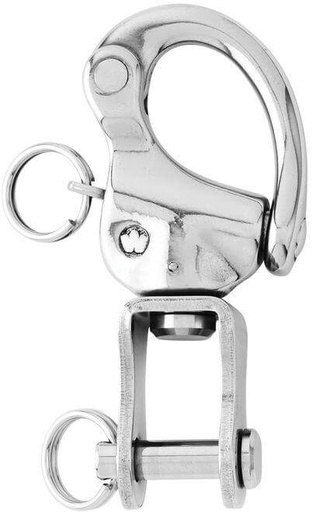

- Bügel-Schnappschäkel mit Wirbel und Gabelbolzen ermöglichen eine Rotation zwischen Anschlagpunkt und Arbeitslast, reduzieren Querbelastung und verbessern die Ausrichtung in dynamischen Systemen.

Diese Konfigurationen werden häufig dort verwendet, wo Beschlag-zu-Beschlag-Verbindungen gegenüber Tauwerkanschlüssen bevorzugt werden, insbesondere in höher belasteten oder stärker strukturierten Rigging-Layouts.

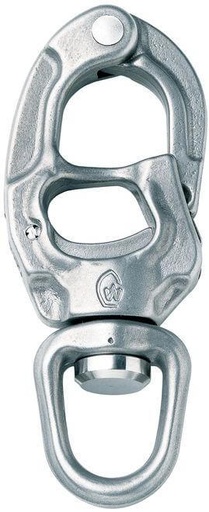

Trigger-Schnappschäkel-Mechanismus

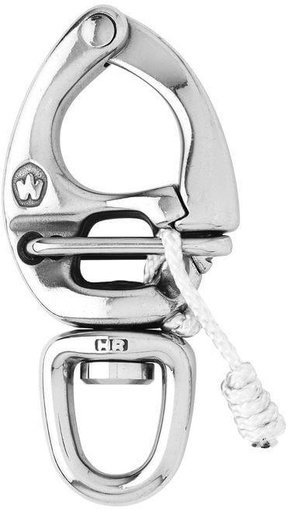

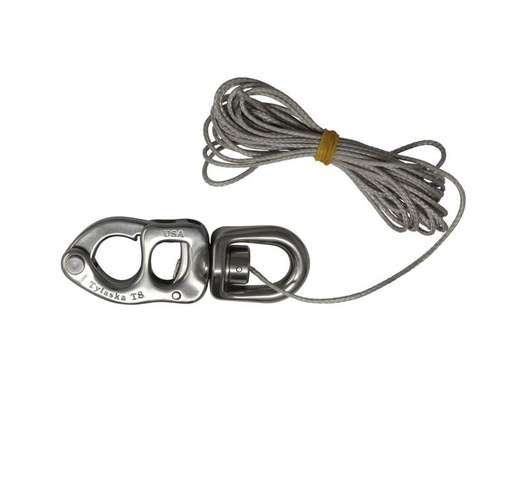

Trigger-Schnappschäkel arbeiten mit einem über eine Reißleine betätigten Stößelsystem, bei dem das Öffnen des Schäkels durch Ziehen an einer Triggerleine erfolgt, die mit dem inneren Auslösestift verbunden ist. Wird die Reißleine gezogen, zieht sich der federbelastete Stößel zurück, sodass sich das Maul öffnet und die Last freigibt. Dieser Mechanismus ermöglicht eine Fernbetätigung oder Bedienung mit größerer Reichweite, was besonders nützlich ist bei Anwendungen wie Spinnakerschoten, Spinnakerbrasen oder Steuersystemen, bei denen der direkte Zugriff auf den Schäkel schwierig sein kann. Ob ein Auslösen unter Last möglich ist, hängt von der jeweiligen Konstruktion und Lastausrichtung ab, da die Reibung im Mechanismus mit zunehmender Last steigt. Dieser Mechanismus wird bei den meisten leistungsorientierten Schnappschäkeln verwendet, einschließlich Konstruktionen von Tylaska, Wichard und Ronstan.

Die Auswahl des richtigen Typs hängt von den Bewegungsanforderungen, der Lastrichtung und davon ab, ob eine kontrollierte Auslösung erforderlich ist.

Traglasten und Sicherheitsaspekte

Die Wahl des richtigen Schnappschäkels erfordert eine sorgfältige Berücksichtigung der Safe Working Load (SWL) statt der Bruchlast. Segelsysteme sind dynamischen und stoßartigen Lasten ausgesetzt, insbesondere bei Schoten, Fallen und Vorwind-Setups.

Wichtige Punkte:

- Dimensionieren Sie immer nach der maximal zu erwartenden Arbeitslast mit Sicherheitsreserve

- Vermeiden Sie den Einsatz von Schnappschäkeln im stehenden Gut oder in strukturellen Lastpfaden

- Beachten Sie, dass Querbelastung und Fehlausrichtung die effektive Festigkeit reduzieren

Eine häufige Frage lautet: Welche Größe Schnappschäkel sollte ich verwenden?

Die Antwort hängt von der Leinenlast ab, nicht allein vom Tauwerkdurchmesser, und sollte mit den Belastungswerten von Block und System abgestimmt sein.

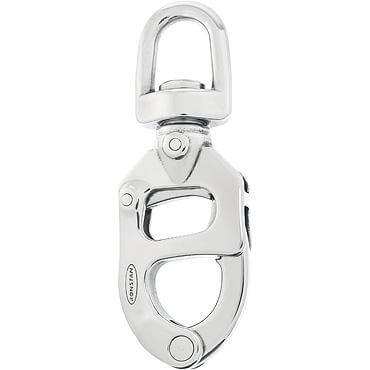

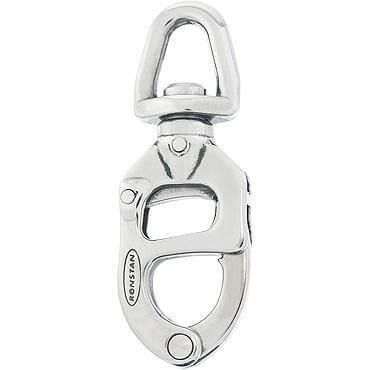

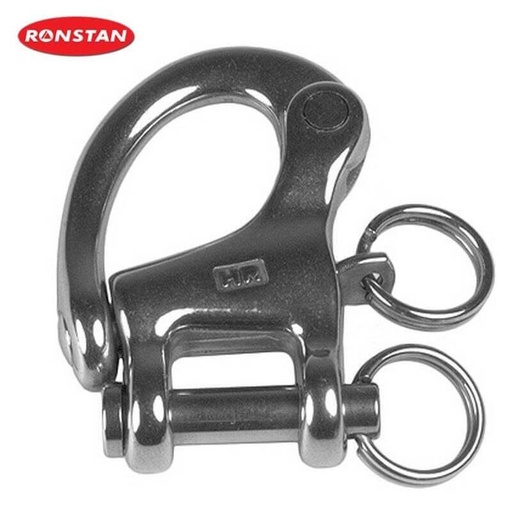

Ronstan Trigger-Schnappschäkel

Anwendungen an Fallen, Spinnakerschoten und Steuersystemen

Schnappschäkel werden häufig dort verwendet, wo Geschwindigkeit und betriebliche Effizienz entscheidend sind:

Vorsegel-Fallen

Ermöglichen schnellere Segelwechsel, insbesondere bei Vorsegeln und Vorwindsegeln. Bei dauerhaft belasteten Fallen ist jedoch eine sorgfältige Beachtung von Last und Auslöseverhalten erforderlich.

Spinnakerschoten und Brasen

Eine der häufigsten Anwendungen. Schnappschäkel ermöglichen schnelles Anschlagen und Lösen beim Setzen, Halsen und Bergen. Wirbel-Ausführungen helfen, Verdrehungen in belasteten Systemen zu vermeiden.

Trimmleinen und Barberhauler

Werden dort eingesetzt, wo verstellbare Holepunkte erforderlich sind und Hardware schnell umkonfiguriert werden muss.

Roll- und Unterliekstreckersysteme

Bieten praktische lösbare Verbindungen in Systemen, die regelmäßig verstellt oder entfernt werden müssen.

Schnappschäkel vs. Softschäkel

Ein häufiger Vergleich ist der zwischen Schnappschäkeln und Softschäkeln:

- Schnappschäkel bieten schnelles mechanisches Auslösen und einfache Handhabung, besonders bei Lastwechseln

- Softschäkel bieten Gewichtsersparnis und Flexibilität, verfügen jedoch nicht über eine sofortige mechanische Auslösung

Die Wahl ist anwendungsspezifisch, wobei Schnappschäkel weiterhin bevorzugt werden, wenn kontrolliertes Lösen und Wiederholgenauigkeit erforderlich sind.

Haltbarkeit, Wartung und Zuverlässigkeit von Schnappschäkeln

Obwohl die Konstruktion aus Edelstahl eine hohe Korrosionsbeständigkeit bietet, erfordern Schnappschäkel regelmäßige Wartung, um eine zuverlässige Funktion sicherzustellen:

- Nach Salzwassereinsatz mit Süßwasser spülen

- Feder und Trigger-Mechanismus regelmäßig schmieren

- Maul, Stift und Auslösesystem auf Verschleiß prüfen

- Prüfen, dass der Schäkel vollständig schließt und unter geringer Last nicht klemmt

Ein häufiges Problem ist das Verklemmen unter Last oder durch Verschmutzung, was die Bedeutung von Wartung und korrekter Spezifikation unterstreicht.

Markenüberblick und konstruktive Unterschiede bei Schnappschäkeln

Verschiedene Hersteller setzen bei der Konstruktion von Schnappschäkeln unterschiedliche Schwerpunkte:

- Tylaska Schnappschäkel: Bekannt für triggerbetätigte Konstruktionen, optimiert für höhere Lasten und Anwendungen mit kontrollierter Auslösung

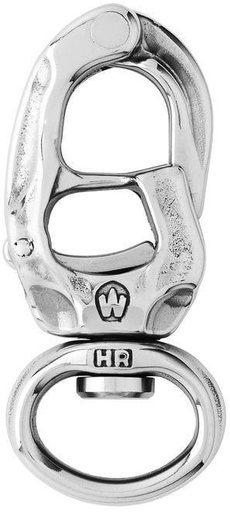

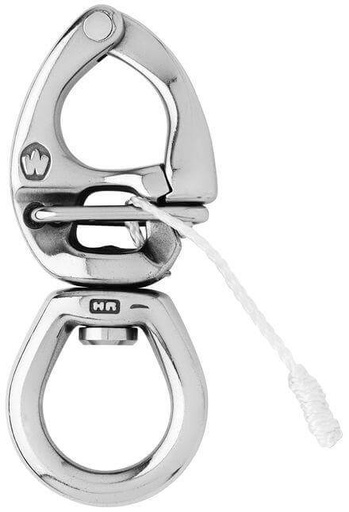

- Wichard Schnappschäkel: Geschmiedete Edelstahlkonstruktion mit gleichbleibender Qualitätskontrolle und breitem Anwendungsspektrum

- Ronstan Schnappschäkel: Breites Produktsortiment für Fahrten- und Performance-Anwendungen

Die Auswahl sollte sich nach mechanischer Konstruktion, Auslösesystem und Traglast richten, nicht allein nach der Marke.

Fazit zu Schnappschäkeln

Schnappschäkel sind ein wesentlicher Bestandteil moderner Segelsysteme und ermöglichen effizientes Rigghandling sowie die schnelle Neukonfiguration belasteter Leinen. Die richtige Auswahl hängt vom Verständnis der Lastanforderungen, des Auslöseverhaltens und des Anwendungskontexts ab. Bei korrekter Spezifikation und Wartung bieten sie eine zuverlässige Lösung für Fallen, Schoten und Steuersysteme, bei denen Geschwindigkeit und Sicherheit entscheidend sind.
