Schotklemmen und Bootsklemmen zur Leinenführung beim Segeln

Schotklemmen und andere Leinenklemmen werden überall dort eingesetzt, wo eine Leine sicher gehalten werden muss, aber weiterhin verstellt oder gelöst werden können soll. Auf einem Segelboot kann das Fockschoten, Großschoten, Traveller-Kontrollen, Niederholer- oder Baumniederholersysteme, Unterliekstrecker, Cunningham, Vorliekstrecker, Reffleinen, Fenderleinen und allgemeine Kontrollleinen an Deck umfassen. Der Begriff Bootsklemmen wird oft allgemein verwendet, doch bei Segelhardware ist es wichtig, zwischen Festmacherklemmen, Klemmen für die Segeltrimmung und hoch belastbaren Leinenhaltern wie Clutches oder Jammers zu unterscheiden.

Eine gut ausgewählte Schotklemme sollte zu Leinen- oder Tauwerkdurchmesser, erwarteter Last, Leinenkonstruktion, Position der Crew und Eintrittswinkel der Leine passen. Eine zu kleine Schotklemme kann überlasten oder das Tauwerk beschädigen; eine zu große hält kleinere Leinendurchmesser möglicherweise nicht zuverlässig. Ebenso wichtig ist die korrekte Montage. Selbst eine hochwertige Curryklemme kann schlecht funktionieren, wenn die Leine im falschen Winkel einläuft, die Klemme ohne ausreichende Unterfütterung montiert ist oder der Leinendurchmesser außerhalb des vorgesehenen Arbeitsbereichs liegt.

Die Kategorie Schotklemmen bei Upffront umfasst Curryklemmen, feste Curryklemmen, drehbare Curryklemmen, Führungen für Curryklemmen, Keile, Unterlagen, Belegklampen und V-Klemmen und eignet sich damit sowohl für Ersatzteile als auch für neue Deckslayouts.

Curryklemmen, Belegklampen und V-Klemmen: technische Unterschiede

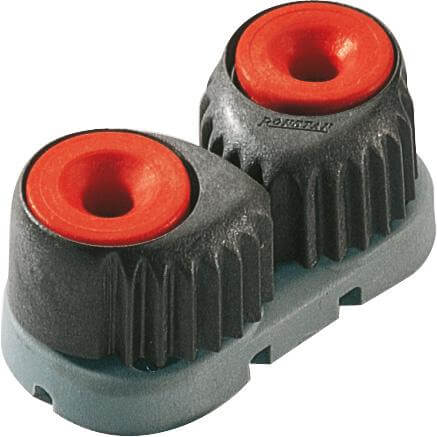

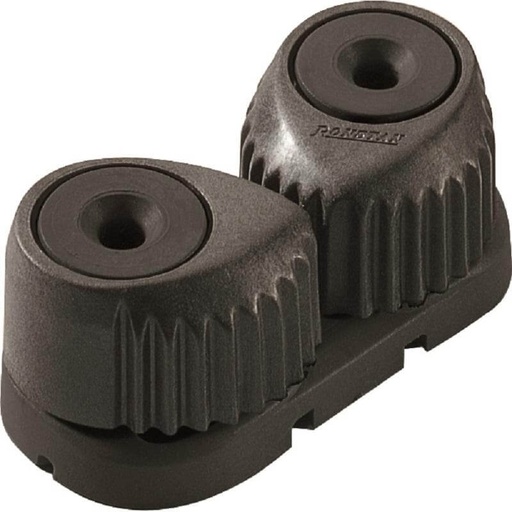

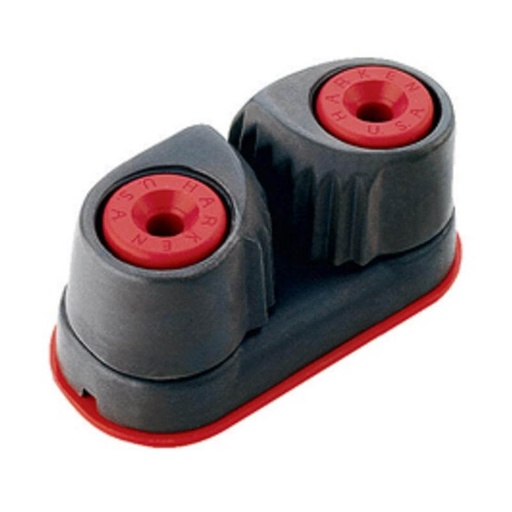

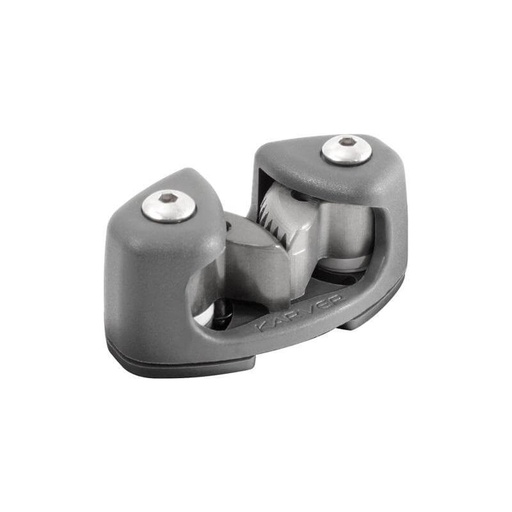

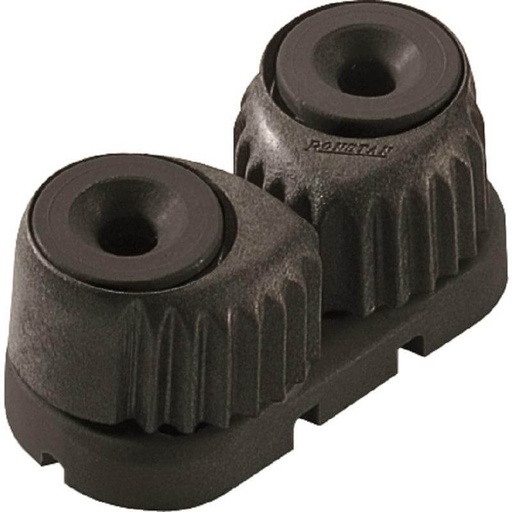

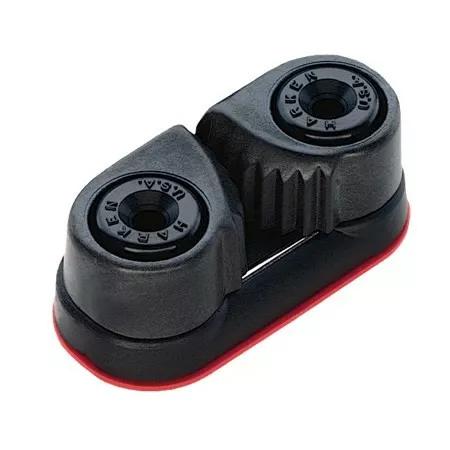

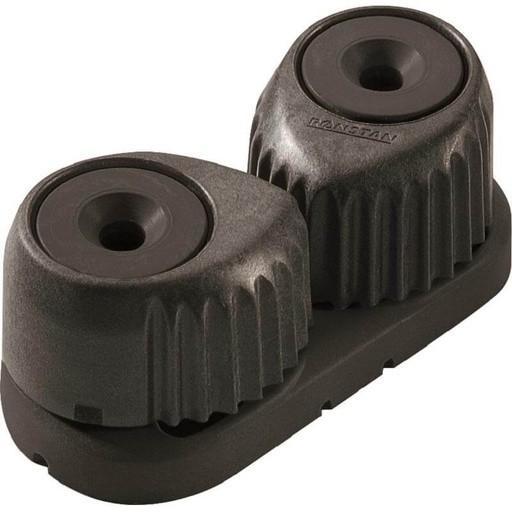

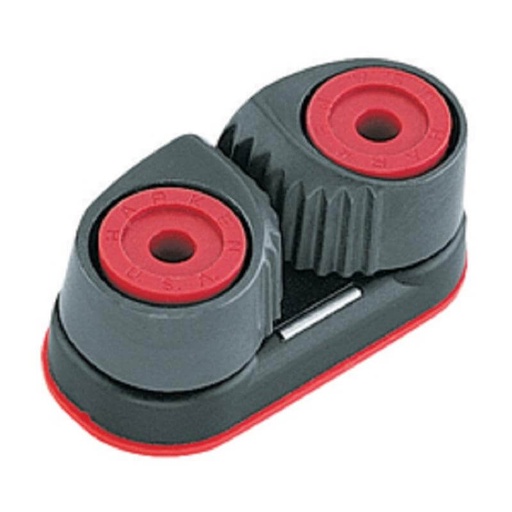

Curryklemmen verwenden zwei federbelastete Klemmbacken, um die Leine zu greifen. Sie werden häufig für Kontrollleinen verwendet, die oft verstellt und schnell gelöst werden müssen, etwa bei Dinghy-Schoten, Niederholersystemen, Traveller-Kontrollen und Taljen auf größeren Booten. Geometrie der Klemmbacken, Federkonstruktion und Material beeinflussen, wie leicht die Leine einläuft, wie sicher sie gehalten wird und wie sauber sie sich lösen lässt. Ronstan beschreibt beispielsweise die Geometrie der Backen und das Federdrehmoment als wichtige Faktoren, um kleine Leinen sicher zu halten und zugleich Tauwerkabrieb sowie den Kraftaufwand beim Einführen der Leine zu reduzieren.

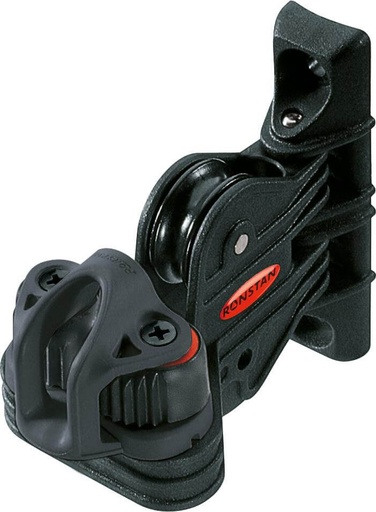

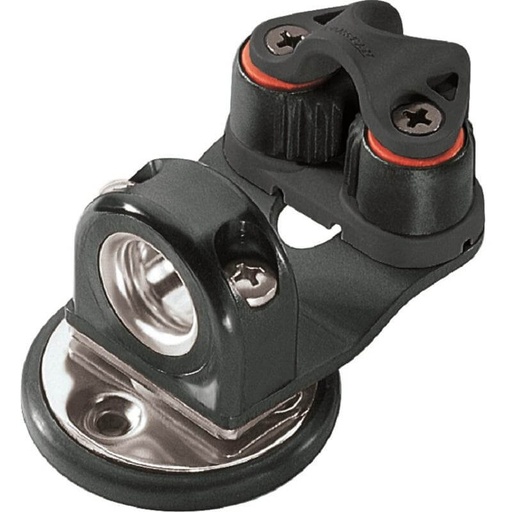

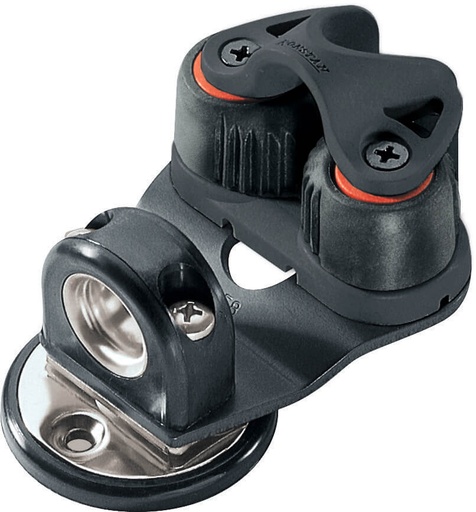

Drehbare Curryklemmen werden dort eingesetzt, wo die Crew aus verschiedenen Positionen trimmt oder sich der Schotwinkel deutlich verändert. Sie sind verbreitet bei Großschotsystemen, Fockschotkontrollen, Dinghy-Niederholern und einigen Traveller-Anordnungen. Eine drehbare Basis ermöglicht es der Klemme, sich zum Trimmer auszurichten, wodurch Reibung reduziert und das Lösen verbessert wird.

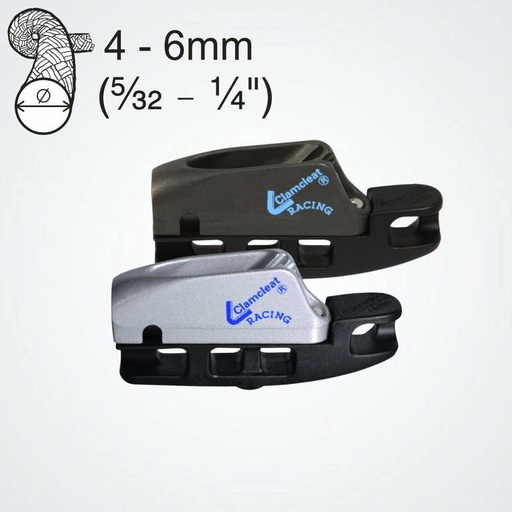

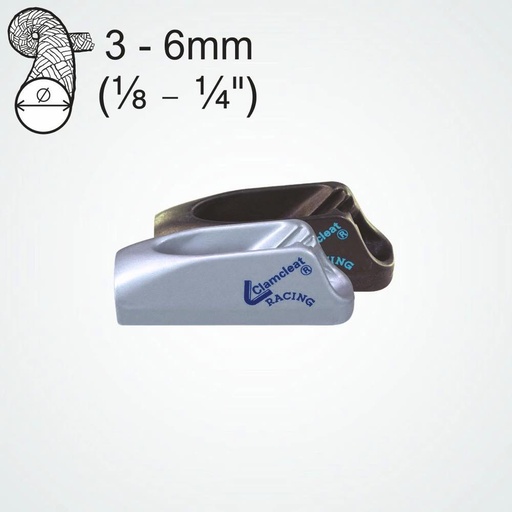

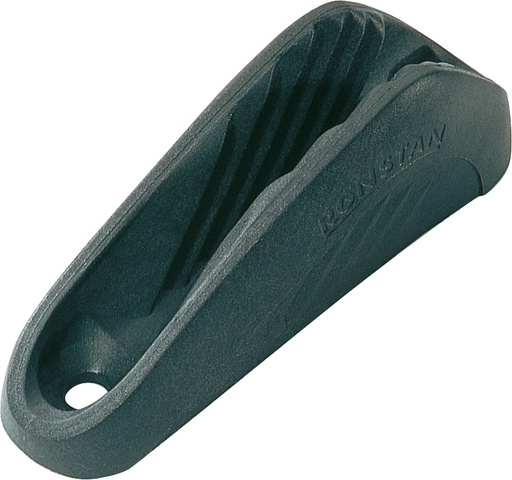

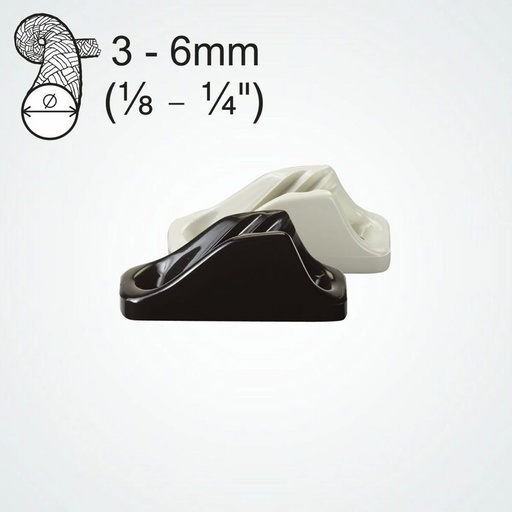

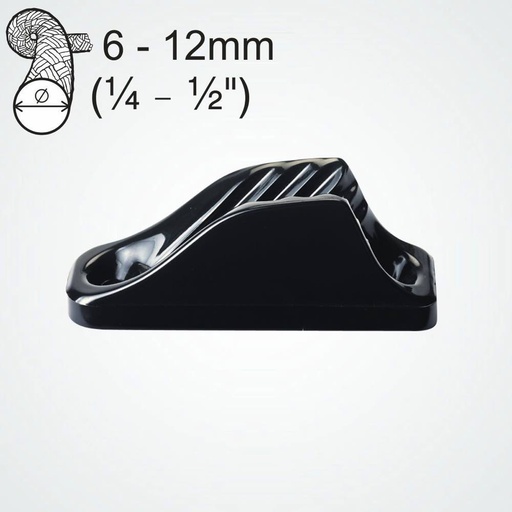

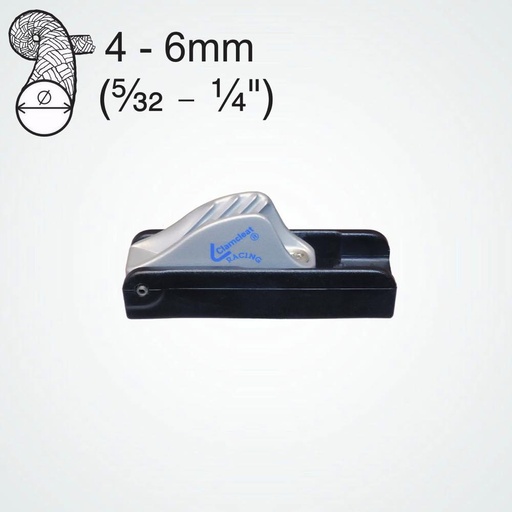

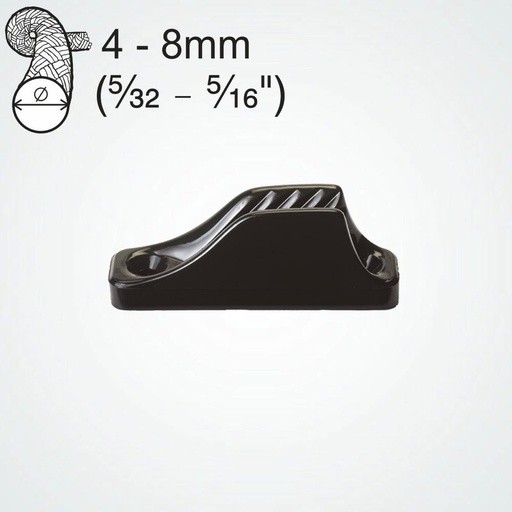

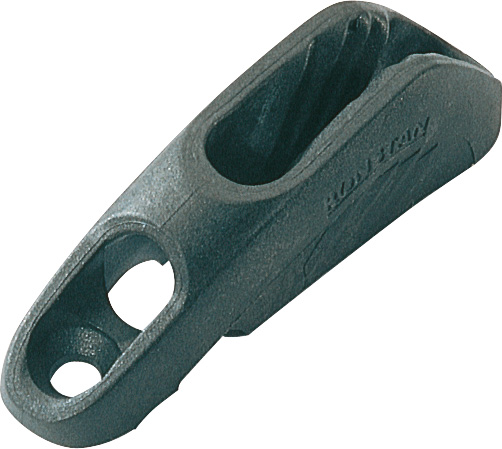

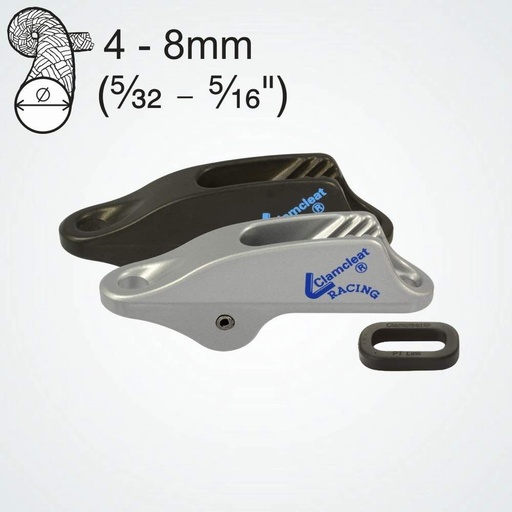

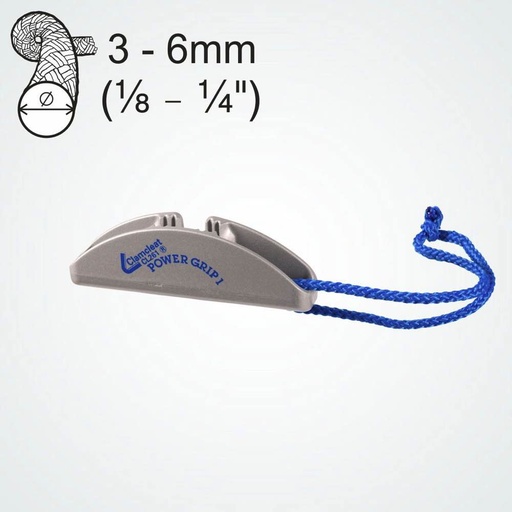

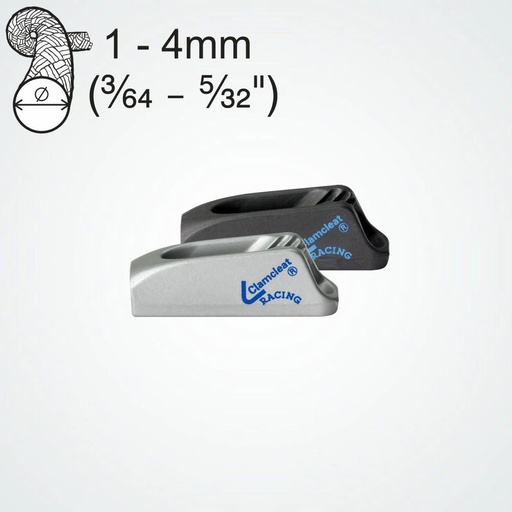

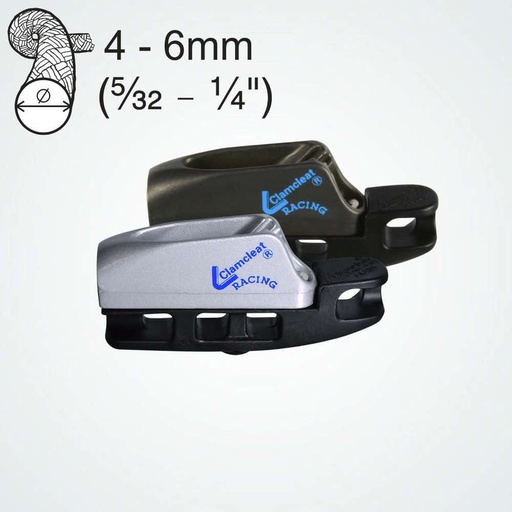

V-Klemmen und Klemmen im Clam-Stil sind einfach, kompakt und leicht. Sie halten die Leine, indem sie diese in eine geformte Nut oder ein gezahntes Profil einklemmen. Sie eignen sich gut für Kontrollleinen mit geringerer Last, Dinghy-Systeme, an Spieren montierte Bedienelemente und sekundäre Verstellungen, bei denen eine einfache Zug-zum-Klemmen-Funktion bevorzugt wird. Clamcleat führt Segelklemmen für Deck-, Spieren-, Rigg- und Segelanwendungen mit je nach Modell sehr unterschiedlichen Leinenbereichen.

Belegklampen sind traditionelle Beschläge mit zwei Hörnern, die mit einer Achtbelegung oder einem Klampenschlag belegt werden. Sie werden häufig für Festmacher, Fenderleinen, Beiboot-Maler, Flaggleinen, Reffenden und allgemeine Sicherungsaufgaben verwendet. Sie sind einfach, robust und leicht zu kontrollieren, lassen sich unter aktiver Trimmlast jedoch nicht so schnell lösen wie Curryklemmen.

Schotklemmen nach Anwendung auswählen

Für Fockschoten und Großschoten sind Curryklemmen oder drehbare Curryklemmen in der Regel die praktischste Wahl, wenn die Leine von Hand verstellt und häufig gelöst wird. Die Schotklemme muss so positioniert werden, dass der Trimmer die Schot sowohl belasten als auch ausklemmen kann, ohne die Leine übermäßig anheben oder in einem ungünstigen Winkel ziehen zu müssen.

Für Niederholer-, Baumniederholer-, Cunningham-, Vorliekstrecker- und Unterliekstreckersysteme werden je nach Übersetzung und Last häufig kleine oder mittlere Curryklemmen, V-Klemmen oder Klemmen im Clam-Stil verwendet. Systeme mit hoher Übersetzung reduzieren zwar die Handkraft, können aber lange Leinenenden und schnell laufende Kontrollleinen erzeugen, weshalb eine saubere Ein- und Auslaufgeometrie wichtig ist.

Für Fallen, Reffleinen und stärker belastete Kontrollleinen ist eine Schotklemme nicht immer die richtige primäre Haltevorrichtung. Auf größeren Yachten oder in stark belasteten Systemen kann eine Rope Clutch oder ein Jammer besser geeignet sein. Yachting Monthly weist darauf hin, dass die Wahl zwischen Klemmen, Clutches und Jammers von Arbeitslast, Leinendicke und Einsatzzweck abhängt, wobei hoch belastete Leinen oft eine sicherere Leinenhalte-Hardware erfordern.

Für Fenderleinen, Hafenleinen und allgemeine Sicherungsaufgaben bleiben Belegklampen eine praktische Lösung. Sie bieten einen einfachen mechanischen Halt, tolerieren unterschiedliche Tauwerkkonstruktionen und erlauben das Belegen der Leine mit einem klassischen Klampenschlag.

Leinendurchmesser, Arbeitslast und Größe der Schotklemme

Die erste Größenkontrolle ist der Leinendurchmesser. Die meisten Schotklemmen sind für einen definierten Leinenbereich ausgelegt, und außerhalb dieses Bereichs kann die Funktion unzuverlässig sein. Eine Kontrollleine mit Dyneema-Kern und harter, glatter Ummantelung verhält sich anders als ein weicherer Polyester-Zopf gleichen Nenndurchmessers. Mantel, Flechtung, Steifigkeit und Zustand des Tauwerks beeinflussen die Haltekraft.

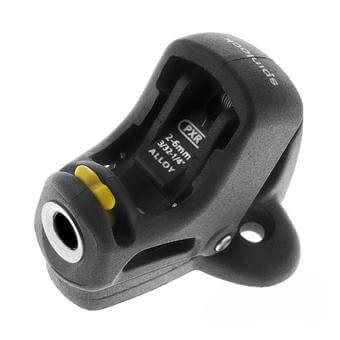

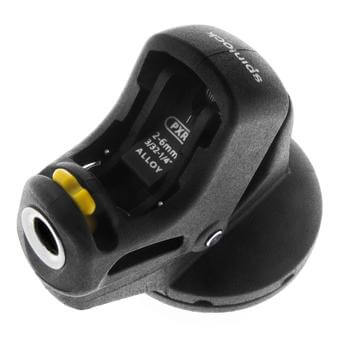

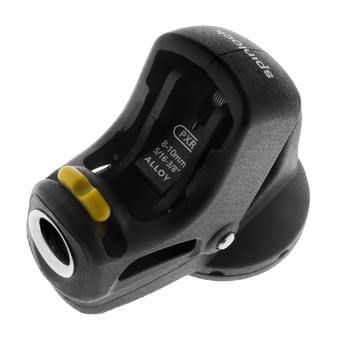

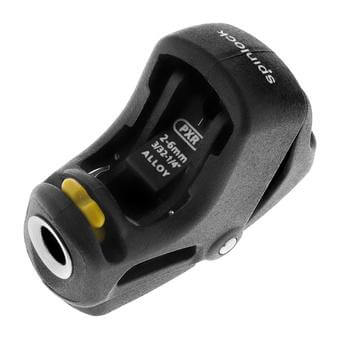

Als Richtwert werden kleine Schotklemmen häufig für 2–6 mm starke Kontrollleinen verwendet, während mittlere Curryklemmen eher typisch für 6–10 mm Tauwerk sind. Einige größere Curryklemmen und Decksklemmen sind für größere Leinendurchmesser ausgelegt, doch sobald die Lasten deutlich steigen, sollte die Auswahl auf sicherer Arbeitslast und Löseverhalten basieren, nicht allein auf dem Durchmesser. Die PXR-Serie von Spinlock umfasst beispielsweise Varianten für 2–6 mm mit Lasten bis 140 kg sowie Versionen für 8–10 mm mit Lasten bis 200 kg, was zeigt, warum Tauwerkgröße und Lastbewertung zusammen betrachtet werden müssen.

Beim Vergleich von Schotklemmen prüfen Sie:

- kompatiblen Leinendurchmesser

- maximale Arbeitslast oder empfohlenen Lastbereich

- Material der Klemmbacken oder Zähne

- Material der Basis und Größe der Befestigung

- Lochabstände für Nachrüstinstallationen

- Verfügbarkeit von Führungen, Keilen, Unterlagen und Ersatzteilen

- ob sich die Klemme unter der erwarteten Last sauber lösen lässt

Ronstan drehbare Curryklemme

Führungen, Keile, Unterlagen und drehbare Basen

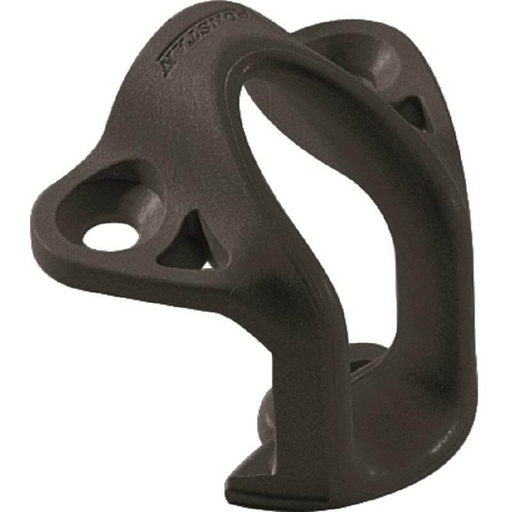

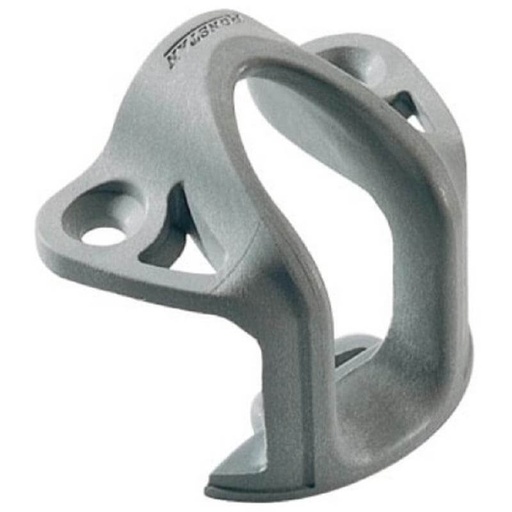

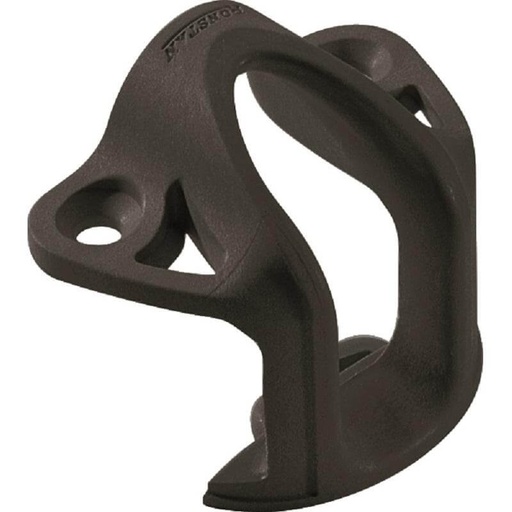

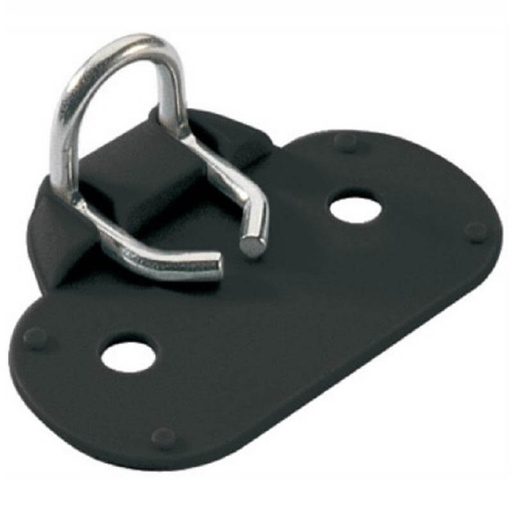

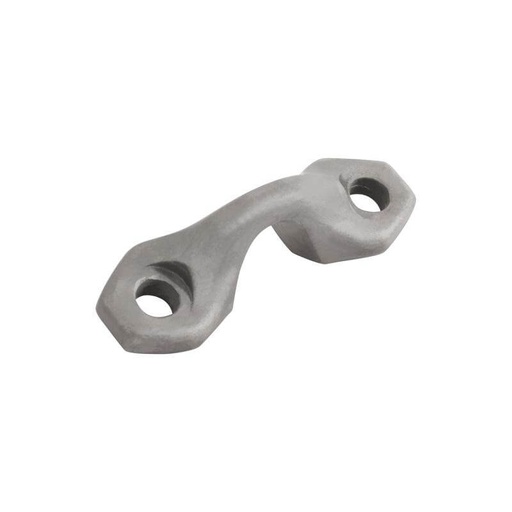

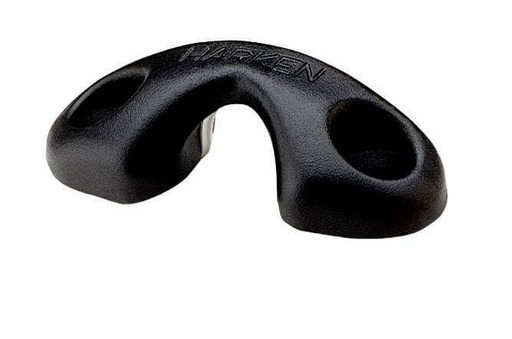

Zubehör für Schotklemmen ist kein bloßes Extra für die Optik; es entscheidet oft darüber, ob die Klemme korrekt funktioniert. Eine Führung hält die Leine in Ausrichtung zur Klemme und hilft, unbeabsichtigtes Ausklemmen zu verhindern. Das ist nützlich, wenn die Leine aus einem versetzten Winkel zuläuft oder Bewegungen der Crew das Tauwerk stören können.

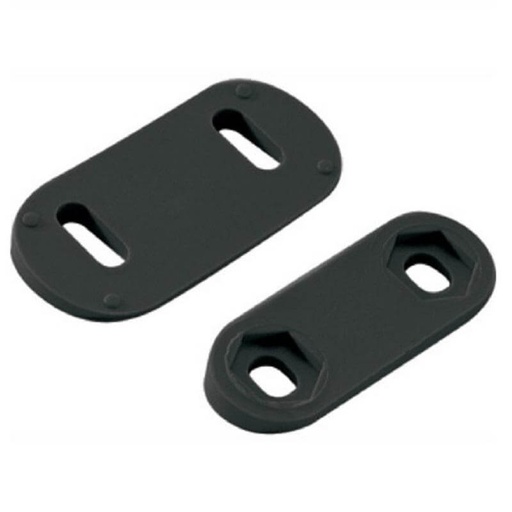

Ein Keil oder eine angewinkelte Unterlage verändert den Klemmwinkel. Das kann wichtig sein, wenn die Klemme auf einer Cockpitsüllkante, einem Schwertkasten, einer Deckskante, am Mastfuß oder auf einem Bedienpod montiert ist. Läuft die Leine zu hoch ein, kann das Einklemmen schwierig sein; läuft sie im falschen Winkel aus, kann sich die Leine schwer sauber lösen lassen.

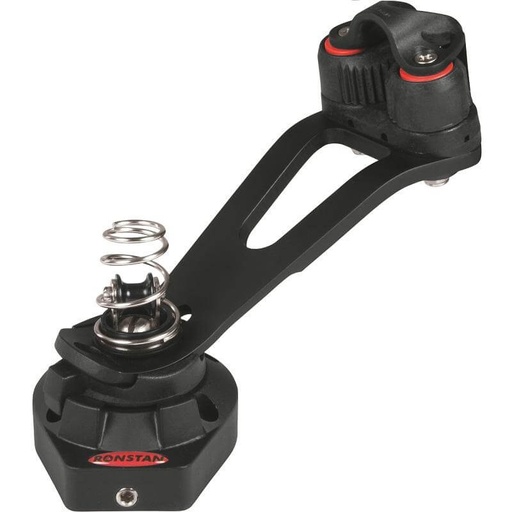

Eine drehbare Basis erlaubt es der Klemme, sich zum Trimmer hin zu drehen. Das ist nützlich bei Großschot- und Fockschotsystemen, bei denen sich die Position der Crew zwischen Wenden, Windwinkeln oder Segelmodi verändert. Einige Klemmsysteme bieten zudem Nachrüst-Lochabstände, was den Austausch älterer Decksbeschläge ohne neues Bohren vereinfachen kann. Die PXR-Serie von Spinlock umfasst beispielsweise Nachrüstversionen mit passenden Lochabständen zum Ersetzen traditioneller Curryklemmen.

Materialwahl bei Schotklemmen: Aluminium, Edelstahl, Verbundwerkstoff und Nylon

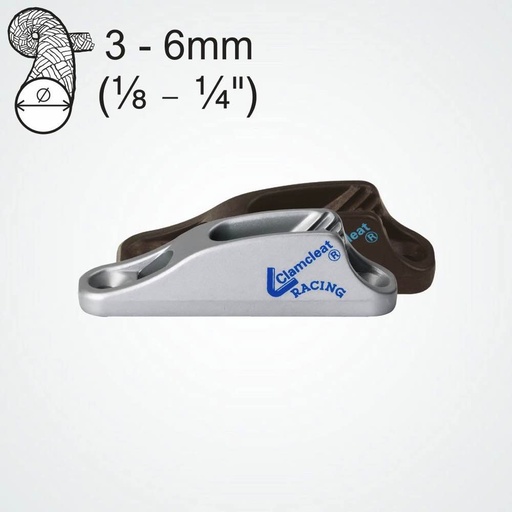

Die Materialwahl sollte sich nach Last, Verschleiß, Korrosionsumgebung und Leinenbewegung richten. Curryklemmen aus Aluminium werden häufig für Anwendungen mit höherem Verschleiß oder höherer Last gewählt, da hartanodisiertes Aluminium guten Widerstand gegen Zahnverschleiß und Korrosion bietet. Klemmen aus Verbundwerkstoff und verstärktem Polymer reduzieren das Gewicht und vermeiden einige Korrosionsprobleme, wodurch sie sich für viele Dinghy- und Kontrollleinen-Anwendungen eignen.

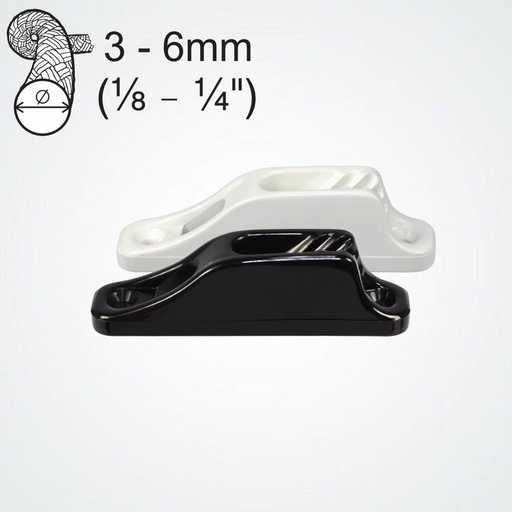

Nylonklemmen sind preiswert, leicht und korrosionsbeständig, eignen sich aber meist besser für geringere Lasten oder weniger abrasive Einsätze. Belegklampen aus Edelstahl werden häufig für Festmacher-, Fender- und Sicherungsanwendungen an Deck gewählt, bei denen Schlagfestigkeit und langfristige Haltbarkeit wichtig sind.

Auch die Materialverträglichkeit spielt eine Rolle. Werden Aluminiumklemmen auf Carbon-Spieren, Masten oder Bäumen montiert, sollte eine Isolationsschicht und eine Korrosionsschutzpaste verwendet werden, um das Risiko galvanischer Korrosion zu verringern. Clamcleat empfiehlt ausdrücklich eine Trennschicht zwischen Aluminiumklemmen und Kohlefaser sowie eine Sperrpaste zwischen Aluminiumklemmen und Edelstahlbefestigungen.

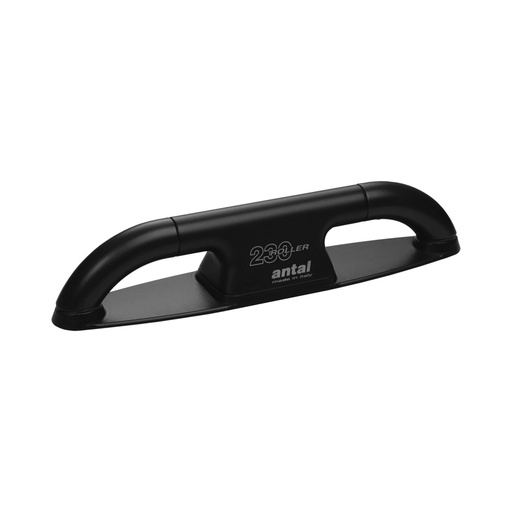

Antal Belegklampe

Schotklemmen: Installation, Wartung und Fehlersuche

Eine Schotklemme sollte auf einer Struktur montiert werden, die die erwartete Last aufnehmen kann, und nicht einfach nur in eine dünne Decksschale geschraubt werden. Bei belasteten Anwendungen ist eine Durchbolzung mit geeigneten Unterlegscheiben oder Gegenplatten normalerweise vorzuziehen. Größe der Befestiger, Art der Senkung, Wahl der Dichtmasse und Zugang zur Inspektion sollten vor dem Bohren berücksichtigt werden.

Häufige Ursachen für rutschende Leinen sind falscher Leinendurchmesser, verschlissene Klemmzähne, schlechter Zustand des Leinenmantels, Salzablagerungen, falscher Anstellwinkel oder die Verwendung einer Klemme außerhalb ihres vorgesehenen Lastbereichs. Rutscht eine Kontrollleine auch dann, wenn die Klemme unbeschädigt erscheint, prüfen Sie zuerst die Leine. Clamcleat weist darauf hin, dass Qualität, Typ und Machart des Tauwerks eine große Rolle für die Leistung der Klemme spielen und dass hochwertiges geflochtenes Tauwerk im Allgemeinen bessere Halteeigenschaften bietet.

Die Wartung ist einfach, aber wichtig. Spülen Sie Klemmen mit Süßwasser, kontrollieren Sie Klemmbacken oder Zähne auf Verschleiß, prüfen Sie Federn und bewegliche Teile und stellen Sie sicher, dass Befestigungen fest bleiben. Schotklemmen, die in stark salzhaltiger, sandiger oder hoch belasteter Umgebung eingesetzt werden, sollten häufiger kontrolliert werden, insbesondere auf Regattabooten oder Offshore-Yachten, bei denen die Zuverlässigkeit der Kontrollleinen Einfluss auf Segelhandling und Sicherheit hat.

FAQ: Schotklemmen

Wofür werden Schotklemmen auf einem Segelboot verwendet?

Schotklemmen sichern Kontrollleinen, Schoten, Fenderleinen, Festmacher und Verstellsysteme, sodass die Leine gehalten werden kann, ohne dass ständig Handkraft erforderlich ist.

Was ist der Unterschied zwischen einer Curryklemme und einer Belegklampe?

Eine Curryklemme hält die Leine zwischen federbelasteten Klemmbacken für schnelles Verstellen und Lösen. Eine Belegklampe sichert die Leine mit Törns oder einem Klampenschlag und eignet sich besser für Festmacher, Fenderleinen und allgemeine Sicherungsaufgaben.

Wann sollte ich statt einer Klemme eine Rope Clutch verwenden?

Verwenden Sie eine Rope Clutch oder einen Jammer, wenn die Leinenlast für eine Klemme zu hoch ist, die Leine über längere Zeit gehalten werden muss oder unbeabsichtigtes Lösen ein Sicherheits- oder Handlingproblem verursachen würde.

Brauche ich eine Führung an einer Curryklemme?

Eine Führung wird empfohlen, wenn die Leine in die Klemme geführt werden muss, der Anstellwinkel variiert oder unbeabsichtigtes Ausklemmen möglich ist.

Warum rutscht meine Schotklemme?

Die üblichen Ursachen sind falscher Leinendurchmesser, verschlissene Klemmzähne, schlechter Zustand des Leinenmantels, falscher Anstellwinkel, Salz- oder Schmutzablagerungen oder die Verwendung der Klemme oberhalb ihrer vorgesehenen Arbeitslast.
