Fallenumlenker

Deck Organiser für effizientes Leinenmanagement

Auf den meisten modernen Segelyachten wird heute mehr laufendes Gut nach achtern geführt als bei älteren Deckslayouts. Großfall, Fockfall, Reffleinen, Baumniederholer-Trimm, Cunningham-Systeme, Unterliekstrecker und Rollanlagen-Bedienleinen müssen häufig vom Mastfuß über das Kajütdach und in Stopper oder Klemmen geführt werden, bevor sie eine Winsch erreichen. Deck Organiser bzw. Fallenumlenker sind die Beschläge, die diese Leinenführung ermöglichen, ohne dass Leinen sich kreuzen, scheuern oder in ungünstigen Winkeln laufen.

Die grundlegende Aufgabe eines Deck Organisers ist einfach: Er ändert die Richtung eines Taus, während die Leine kontrolliert geführt bleibt. Die technische Feinheit liegt darin, wie effizient das geschieht. Jede Umlenkung in einem belasteten Leinen-System erzeugt zusätzliche Reibung. Ist der Scheibendurchmesser zu klein, der Leinenwinkel zu steil oder der Organiser nicht sauber auf den Stopper ausgerichtet, führt das zu höheren Winschlasten, mehr Verschleiß am Mantel der Leine und schwergängigerem Handling im Cockpit.

Deshalb sollte die Auswahl von Deck Organisern nicht nur auf der Anzahl der Scheiben basieren. Leinendurchmesser, erwartete Arbeitslast, Lagertyp, Montagehöhe, Lochbild der Befestigung und die Ausrichtung zur Stopperbank sind ebenso wichtig. Eine gute Installation schafft einen sauberen Lastpfad vom Mastfußblock zum Organiser, vom Organiser zum Stopper und vom Stopper zur Winsch.

Spinlock Deck Organiser

Den richtigen Deck Organiser wählen

Die erste Frage lautet, wie viele Leinen nach achtern geführt werden müssen. Deck Organiser sind je nach Marke und Serie üblicherweise mit 2, 3, 4, 5 oder 6 Scheiben erhältlich. Ein Deck Organiser mit zwei Scheiben kann für ein einfaches Fall- und Reffleinen-Layout ausreichen, während eine Fahrtenyacht mit mehreren Reffleinen und zusätzlichen Kontrollsystemen pro Seite vier oder mehr Scheiben benötigen kann.

Wo der Platz an Deck begrenzt ist, können stapelbare Organiser sinnvoll sein. Durch das Stapeln lassen sich zusätzliche Leinen innerhalb derselben Grundfläche führen, wobei der vertikale Einlaufwinkel in die oberen Scheiben dennoch geprüft werden muss. Eine ungünstige Stapelgeometrie kann Reibung oder Seitenlasten verursachen, wenn die Leinen nicht sauber in die Scheiben einlaufen.

Der Leinendurchmesser ist eine weitere wichtige Spezifikation. Der Organiser muss die größte Leine im System aufnehmen können, nicht nur den durchschnittlichen Leinenquerschnitt. So kann zum Beispiel ein Fall oder eine Reffleine eine größere Scheibe und eine höhere Lastaufnahme erfordern als eine geringer belastete Trimmleine. Wenn der Organiser auf die höchste Last und den größten Leinendurchmesser ausgelegt ist, ergibt sich ein sichereres und effizienteres Layout.

Lagertyp, Scheibendesign und Reibung

Der Unterschied zwischen einem Organiser mit Gleitlager und einem Organiser mit Kugellager ist vor allem dann spürbar, wenn Leinen häufig oder unter moderater dynamischer Last verstellt werden. Kugelgelagerte Scheiben laufen beim Verstellen in der Regel freier, was bei Performance-Anwendungen, Trimmleinen und Fallen nützlich sein kann, die oft dichtgeholt oder gefiert werden. Gleitlager-Ausführungen werden häufig dort eingesetzt, wo Einfachheit, Haltbarkeit und hohe statische Lastaufnahme wichtiger sind als minimaler Rollwiderstand.

Auch der Scheibendurchmesser ist wichtig. Eine größere Scheibe erzeugt einen sanfteren Biegeradius, was die Kompression der Leine und den Mantelverschleiß reduzieren kann. Das ist besonders relevant bei modernen Fallen mit geringer Dehnung oder laufendem Gut für hohe Performance, bei dem der Leinenaufbau enge Umlenkungen unter hoher Last oft schlechter verträgt.

Bei schwereren Fahrtenyachten und Offshore-Booten sollte der Organiser als Teil des gesamten Leinen-Systems betrachtet werden. Ein reibungsarmer Mastfußblock bringt wenig, wenn der Deck Organiser zu klein, schlecht ausgerichtet oder überlastet ist. Ebenso kann sich selbst eine hochwertige Stopper-Installation ineffizient anfühlen, wenn der Organiser unnötige Reibung erzeugt, bevor die Leine den Stopper erreicht.

Deck-Organiser-Serien und Marken

Upffront liefert Deck Organiser von Antal, Karver, Ronstan, Spinlock, Ubi Maior und Barton für ein breites Spektrum an Fahrten-, Offshore- und Performance-Anwendungen.

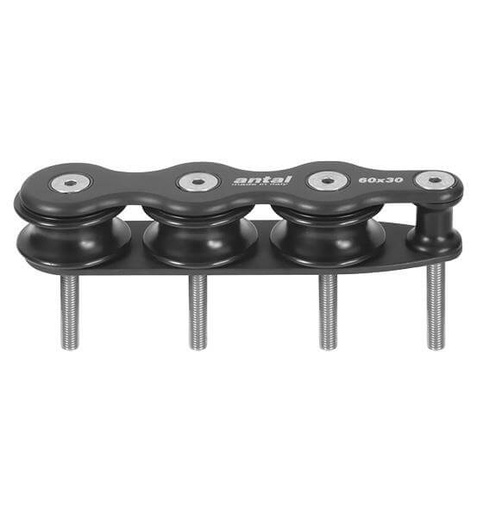

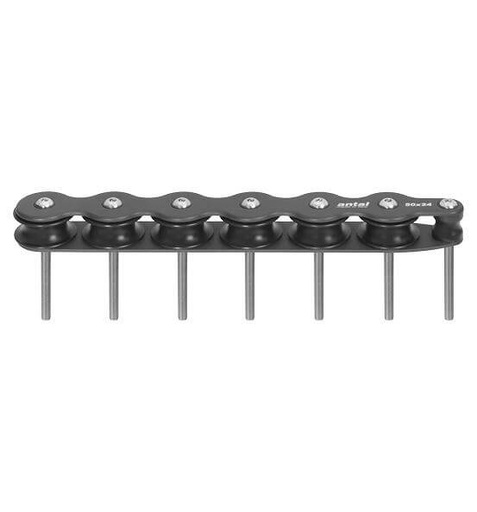

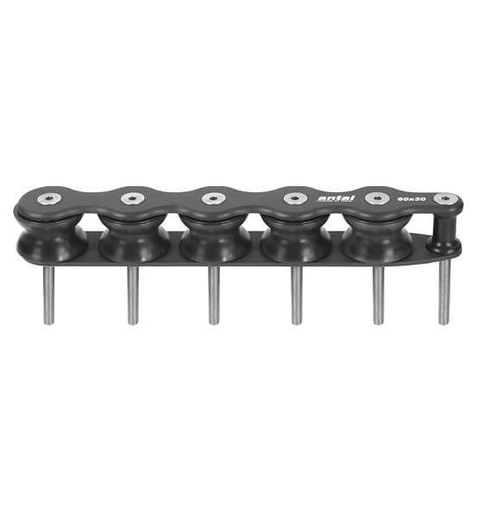

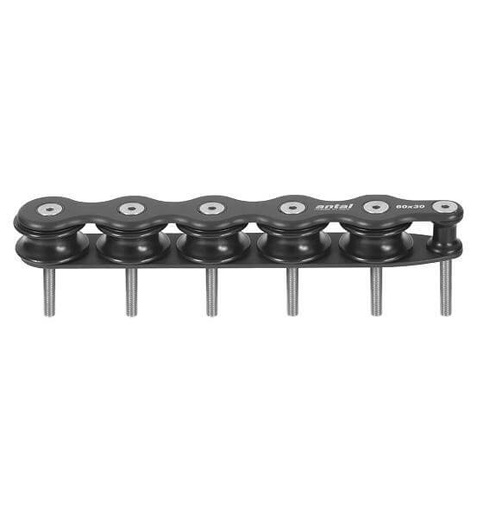

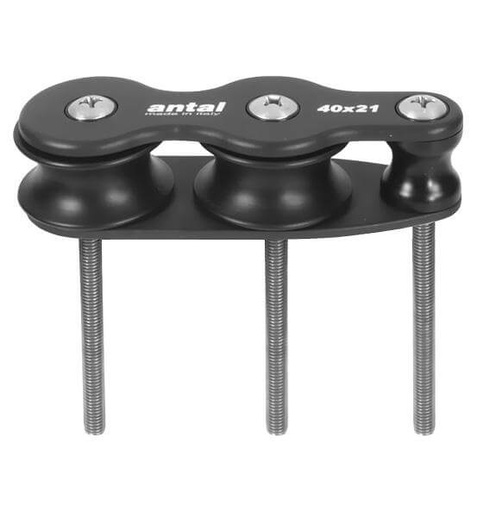

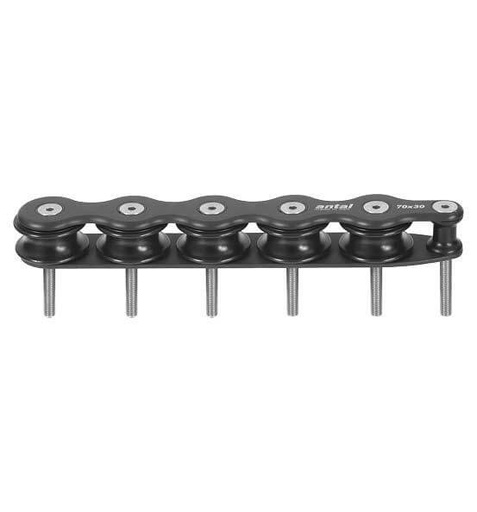

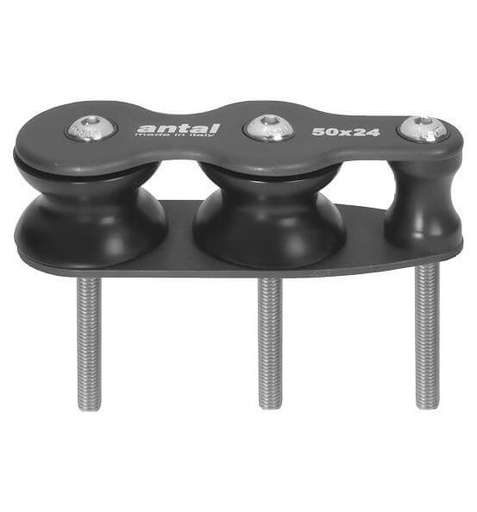

Antal Deck Organiser werden häufig dort eingesetzt, wo eine robuste Aluminiumkonstruktion, mehrere Scheibenkonfigurationen und hohe Lastaufnahme gefragt sind. Organiser im Tulip-Stil von Antal werden oft für anspruchsvollere Kajütdach-Layouts gewählt, bei denen effiziente Scheibengeometrie und Tragfähigkeit wichtig sind.

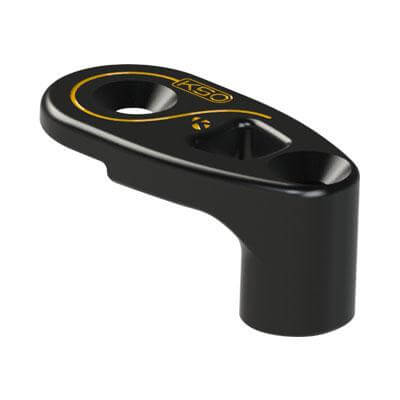

Karver Deck Organiser sind besonders relevant für performanceorientierte Layouts, bei denen geringe Reibung, kompakte Leinenführung und individuelle Deckplanung wichtig sind. Karvers Organiser-Konzepte im KSO/KORG-Stil sind oft in technisch anspruchsvolleren Leinenführungssystemen zu sehen, bei denen effiziente Leinenwege Priorität haben.

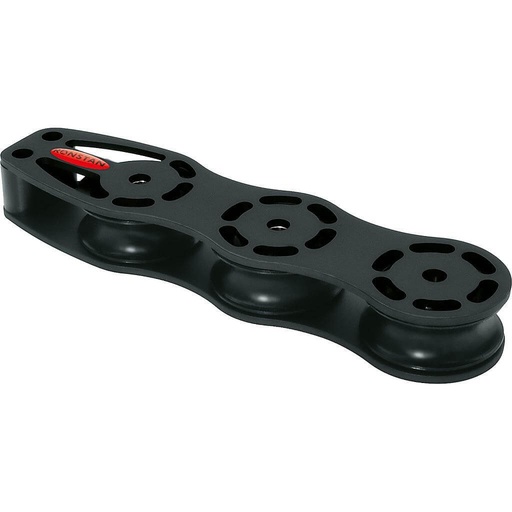

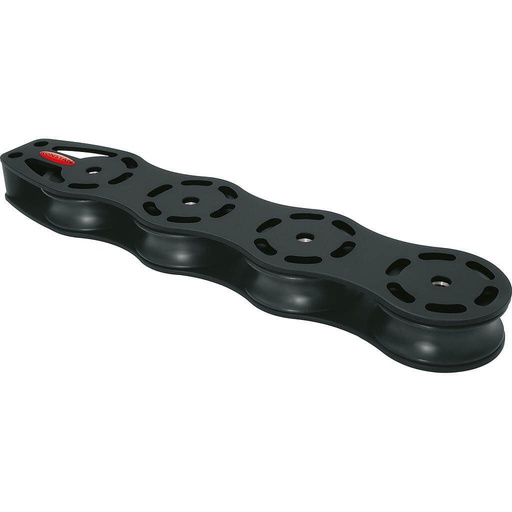

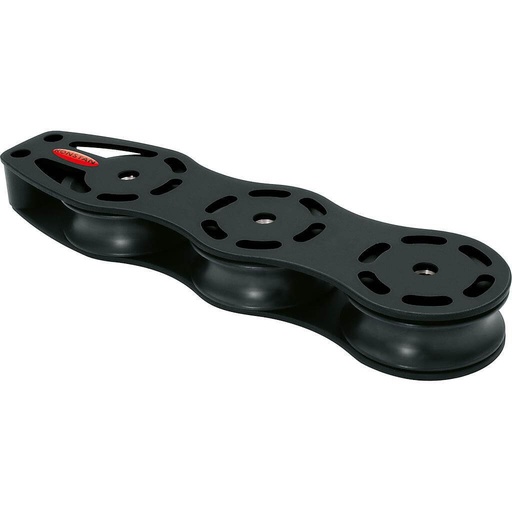

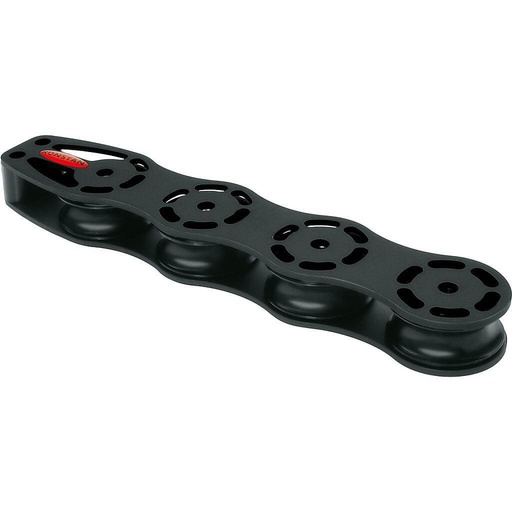

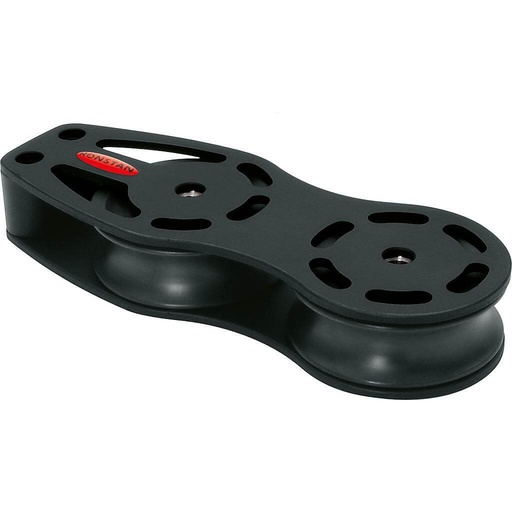

Ronstan Deck Organiser sind praktische Optionen für Kielboote und Fahrten-Layouts, bei denen statische Lastaufnahme, saubere Leinenumlenkung und Wartungsfreundlichkeit wichtig sind. Organiser von Ronstan werden oft für die unkomplizierte Führung von Fallen und Trimmleinen zu Stoppern, Klemmen und Winschen ausgewählt.

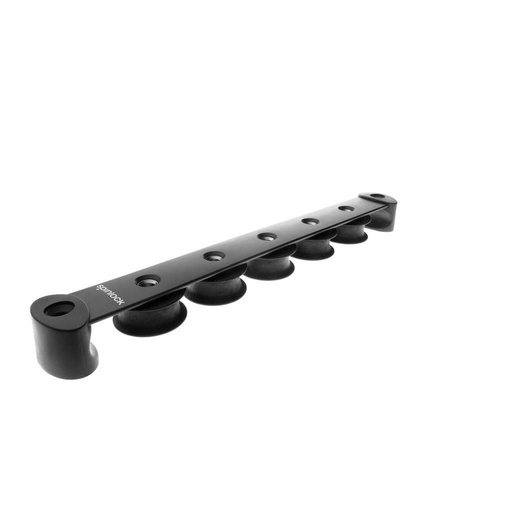

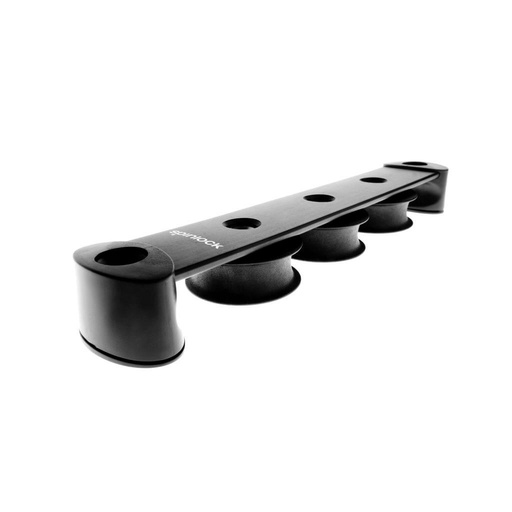

Spinlock Deck Organiser decken ein breites Spektrum an Leinenführungs-Layouts ab, einschließlich Organiser-Lösungen im Stil von T25, T38, T50, TC50 und TSR. Sie sind besonders relevant, wenn Organiser als Teil eines umfassenderen Spinlock-Systems aus Fallenstoppern und Leinenhandling arbeiten sollen.

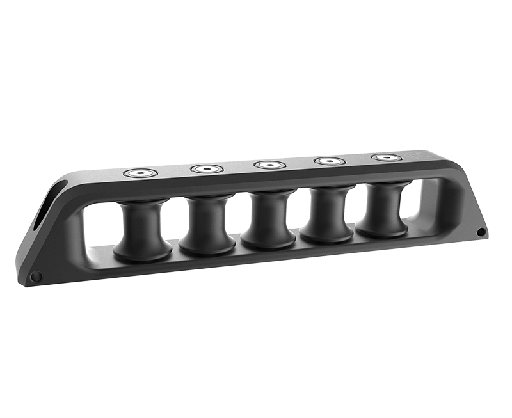

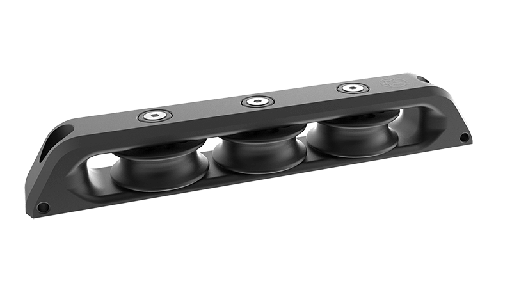

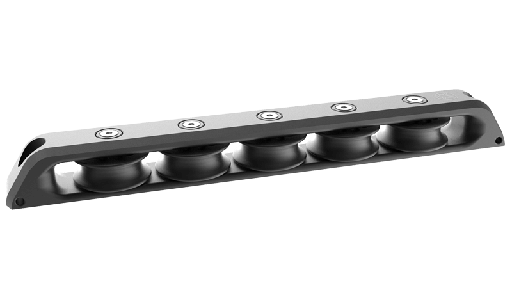

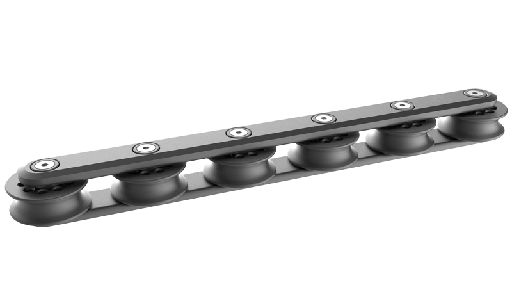

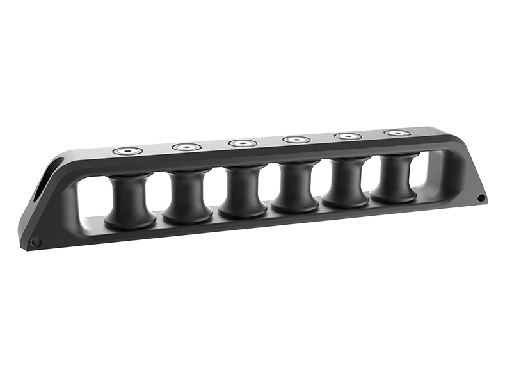

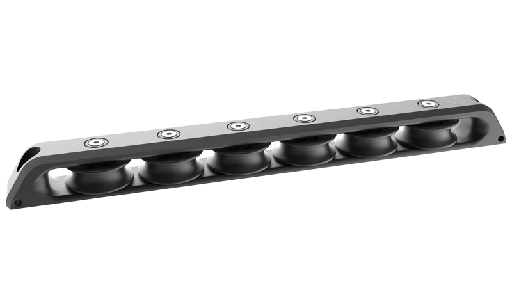

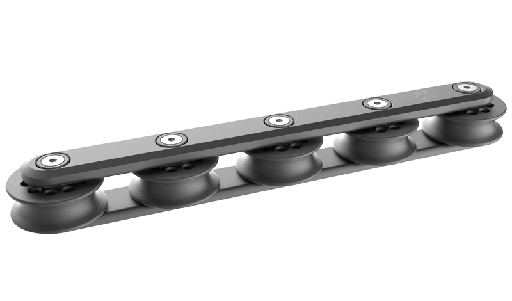

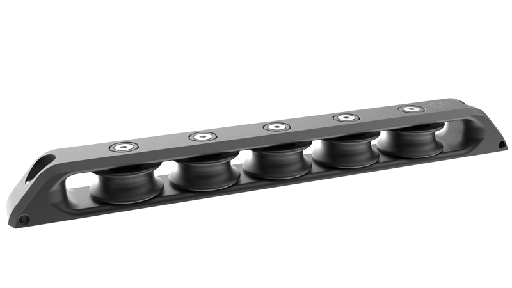

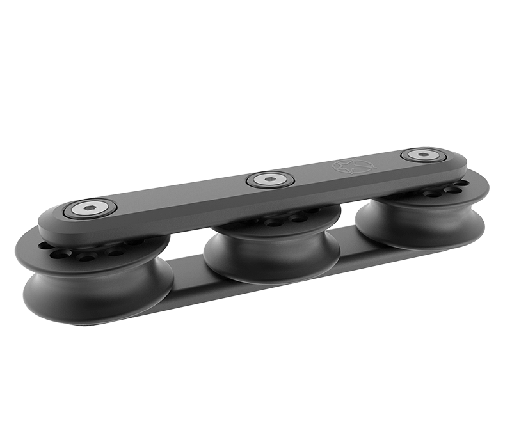

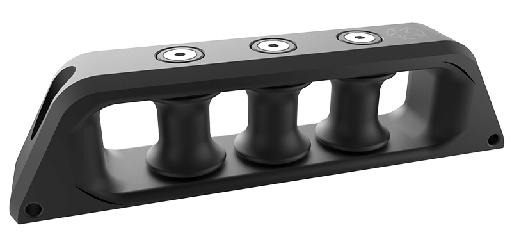

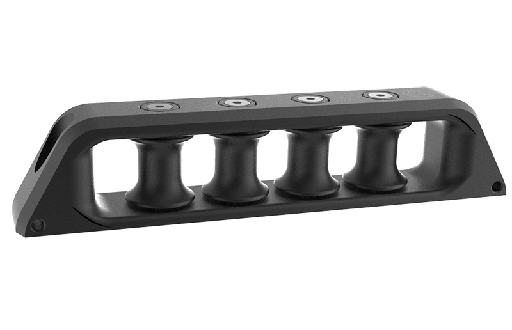

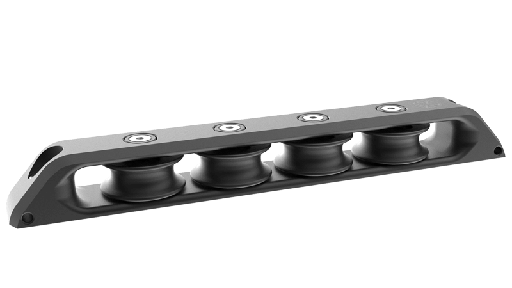

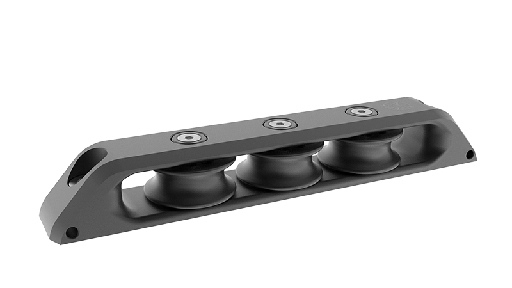

Ubi Maior Deck Organiser sind für höhere Lasten und stärker individualisierte Deckslayouts relevant. Ihre Organiser- und Umlenkbeschläge werden häufig in Performance- und Semi-Custom-Anwendungen eingesetzt, bei denen kompakte Konstruktion und Lastkontrolle wichtig sind.

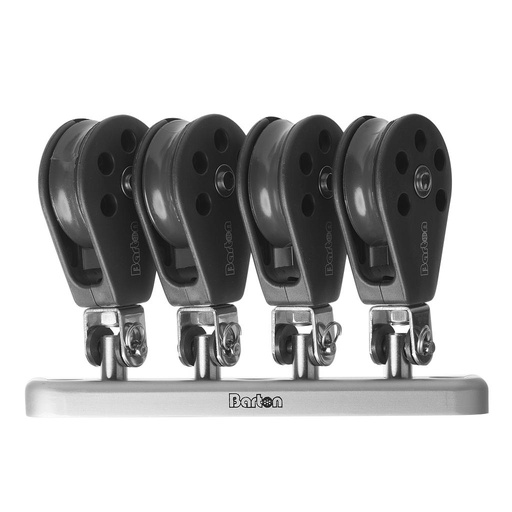

Barton Deck Organiser eignen sich sehr gut für Fahrtenyachten und Refit-Projekte. Barton bietet Organiser mit mehreren Scheibenzahlen und Scheibengrößen, darunter Modelle mit 2, 3, 4, 5 und 6 Scheiben, die für die Führung von Fallen und Trimmleinen über das Kajütdach und zurück ins Cockpit ausgelegt sind.

Installation und Layout-Aspekte bei Deck Organisern

Bevor Deck Organiser ersetzt oder aufgerüstet werden, sollten die vorhandene Deckstruktur, die Abstände der Befestiger und die Gegenplatten-Anordnung überprüft werden. Organiser nehmen erhebliche Seiten- und Vertikallasten auf, besonders wenn sie für Fallen und Reffleinen verwendet werden. Bei älteren Booten muss der Montagebereich eventuell verstärkt werden, wenn zusätzliche Leinen hinzukommen oder höher belastbares laufendes Gut installiert wird.

Der Organiser sollte so positioniert werden, dass die Leine möglichst gerade in jede Scheibe ein- und austritt. Ein kleiner Winkelfehler ist meist akzeptabel, doch übermäßige Seitenlast erhöht die Reibung und kann sowohl Scheibe als auch Leine beschädigen. Der Organiser sollte außerdem sauber mit der Stopperbank fluchten. Verlässt eine Leine den Organiser zu weit oberhalb, unterhalb oder seitlich des Fallenstoppers, kann sie am Stoppergehäuse scheuern oder den Stopper in einem ungünstigen Winkel belasten.

Bei der Planung eines neuen Cockpit-Kontrollsystems ist es sinnvoll, den gesamten Leinenweg vor dem Bohren zu kartieren. Beginnen Sie am Mastfuß und prüfen Sie dann die Position des Organisers, den Abstand der Stopper, den Zugwinkel zur Winsch und die Unterbringung des losen Leinenendes. Das effizienteste Layout ist normalerweise jenes mit den wenigsten unnötigen Richtungsänderungen.

Antal Deck Organiser

FAQs: Deck Organiser

Was machen Deck Organiser?

Deck Organiser lenken Fallen und Trimmleinen vom Mastfuß in Richtung Cockpit um und halten die Leinen dabei getrennt und korrekt ausgerichtet.

Wie viele Scheiben brauche ich?

Zählen Sie die Anzahl der Leinen, die Sie auf jeder Seite des Kajütdachs nach achtern führen möchten, und planen Sie dann – wenn der Platz an Deck es zulässt – mögliche zukünftige Ergänzungen ein. Viele Refits profitieren von einer zusätzlichen freien Scheibenposition.

Sind kugelgelagerte Deck Organiser sinnvoll?

Sie sind nützlich, wenn Leinen häufig verstellt werden oder wenn geringe Reibung wichtig ist. Bei hohen statischen Lasten oder seltener verstellten Leinen kann ein Organiser mit Gleitlager besser geeignet sein.

Können Deck Organiser gestapelt werden?

Ja, viele Organiser-Systeme können gestapelt werden, doch der vertikale Leinenwinkel muss sorgfältig geprüft werden, um Seitenlasten und Reibung zu vermeiden.

Welche Leinen laufen normalerweise durch Deck Organiser?

Typische Leinen sind Fallen, Reffleinen, Baumniederholer-Trimm, Unterliekstrecker, Cunningham-Systeme, Rollleinen und andere Trimmleinen, die nach achtern ins Cockpit geführt werden.

Was ist der Unterschied zwischen einem Deck Organiser und einem Umlenkblock?

Ein Umlenkblock lenkt normalerweise eine einzelne Leine über einen größeren Winkel um. Ein Deck Organiser führt mehrere Leinen durch eine kompakte, fest montierte Scheibenanordnung, in der Regel über das Kajütdach in Richtung Stopper und Winschen.
