Genuaschlitten

Was sind Genuaschlitten?

Genuaschlitten sind verstellbare Decksbeschläge, die auf einer Genuaschiene oder Fockschiene laufen und die Vorsegelschot über einen Block, eine Scheibe, eine Führung oder einen Reibungsring mit geringer Reibung führen. Ihre Funktion besteht nicht nur darin, die Schot zur Winsch zurückzuführen; sie bestimmen den Schotzugwinkel und haben daher direkten Einfluss auf die Form des Vorsegels. Auf einer Fahrtenyacht, Regattayacht oder einem Performance Cruiser bestimmt die Position des Genuaschlittens, wie die Schotlast zwischen Achterliek und Unterliek des Segels aufgeteilt wird.

Ein Genuaschlitten wird auch häufig als Fockschlitten, Genua-Leitschlitten, Vorsegelschlitten, Schotleitschlitten oder Führungsschlitten bezeichnet. Die korrekte Terminologie variiert je nach Hersteller, aber der Auswahlprozess ist derselbe: Der Schlitten muss zum Schienenprofil, zur erwarteten Schotlast, zum Leindurchmesser, zur Verstellmethode und zum vorgesehenen Einsatz des Boots passen.

Wie die Position des Genuaschlittens den Trimm des Vorsegels beeinflusst

Das Verschieben des Genuaschlittens verändert den vertikalen und horizontalen Winkel der Schot zum Schothorn. Wird der Schlitten nach vorn gesetzt, erhöht sich die nach unten gerichtete Komponente der Schotlast. Das erhöht im Allgemeinen die Spannung im Achterliek, verringert den Twist und macht den oberen Teil des Segels kraftvoller. Steht der Schlitten zu weit vorn, kann das Achterliek zu dicht werden, das Segel kann haken, und die unteren Windfäden können vor den oberen abreißen.

Wird der Schlitten nach achtern verlegt, erhöht sich die Spannung im Unterliek und das Achterliek kann sich öffnen. Das erhöht den Twist und kann helfen, das Segel bei stärkerem Wind oder auf raumen Kursen druckloser zu machen. Steht der Schlitten zu weit achtern, kann sich das obere Achterliek zu stark öffnen, das Segel verliert im oberen Bereich an Vortrieb, und die oberen Windfäden steigen vor den unteren an.

Ein sinnvoller Ausgangspunkt ist, die Schotführung so einzustellen, dass die Windfäden am Vorliek bei Am-Wind-Kursen von oben bis unten gleichmäßig abreißen. Von dort aus kann die Schlittenposition an Seegang, scheinbaren Windwinkel, die Größe der gerefften Genua und das gewünschte Verhältnis zwischen Höhe laufen und Kraft angepasst werden.

Antal Genuaschlitten-Systeme

Pinstop-, Plunger- und trimmbare Genuaschlitten

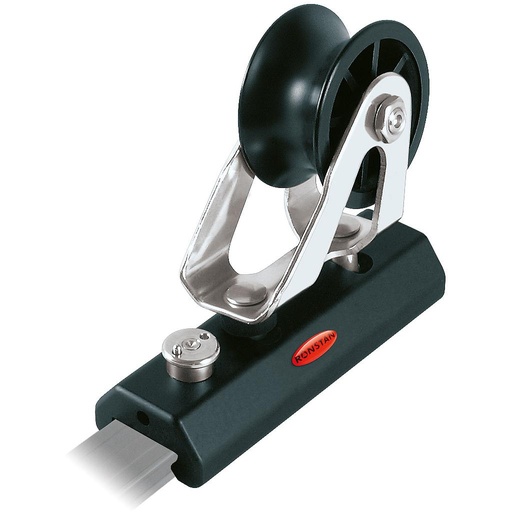

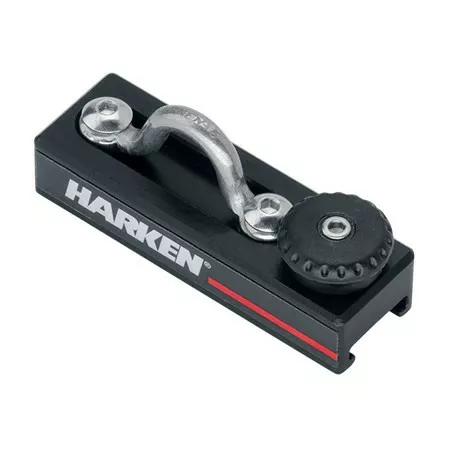

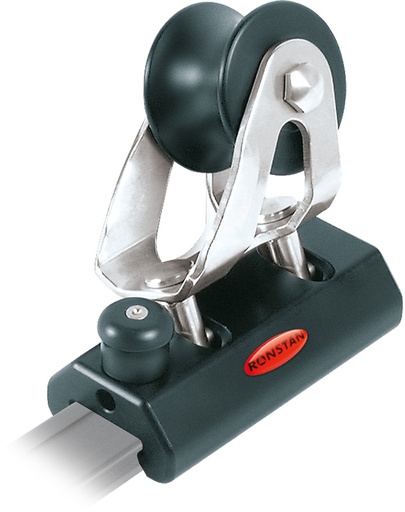

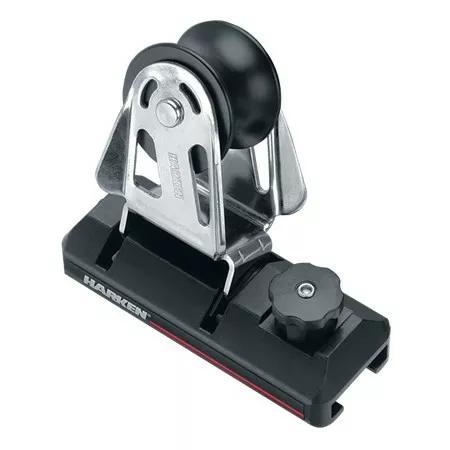

Die einfachsten Genuaschlitten verwenden ein Pinstop- oder Plunger-System. Diese Schlitten rasten in Bohrungen entlang der Schiene ein und werden manuell versetzt, wenn die Schotlast reduziert ist. Sie sind mechanisch einfach, kompakt und gut für Fahrtenboote geeignet, bei denen die Genuaschotführung nicht laufend verstellt wird. Für viele Eigner, die einen vorhandenen Schlitten auf einer Standard-T-Schiene ersetzen, ist ein Genuaschlitten im Plunger-Stil die direkteste Option, sofern Schienengröße und Profil stimmen.

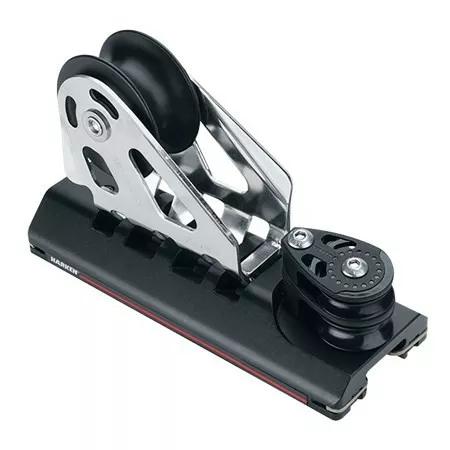

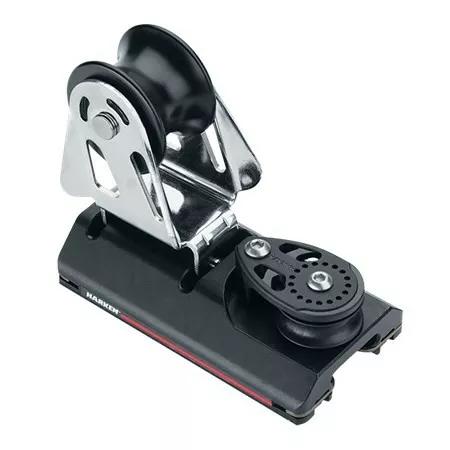

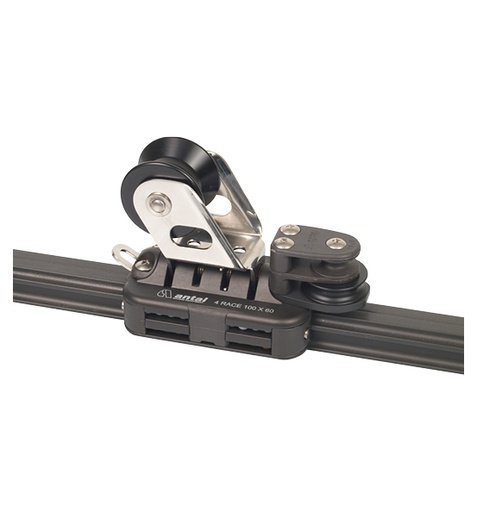

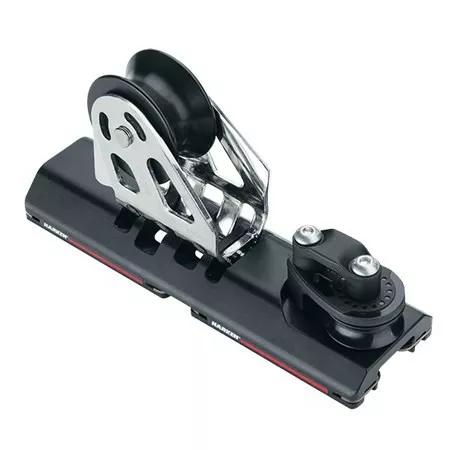

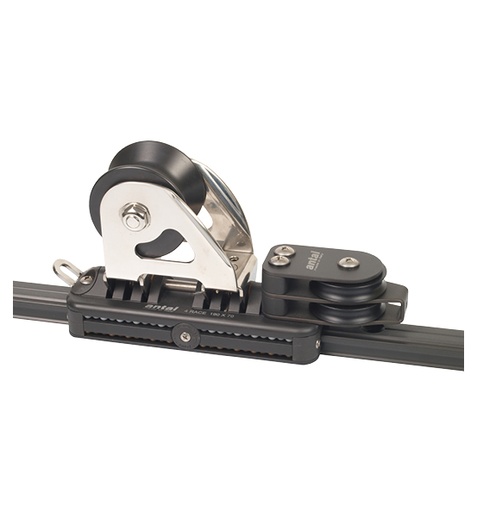

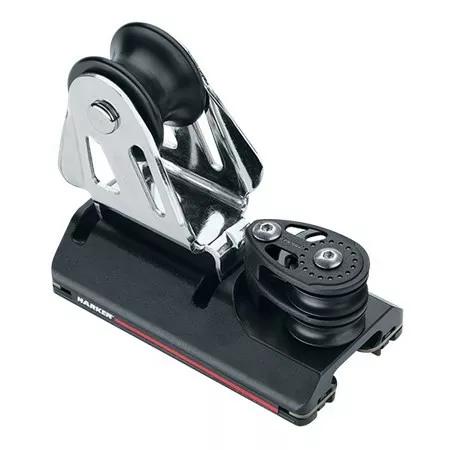

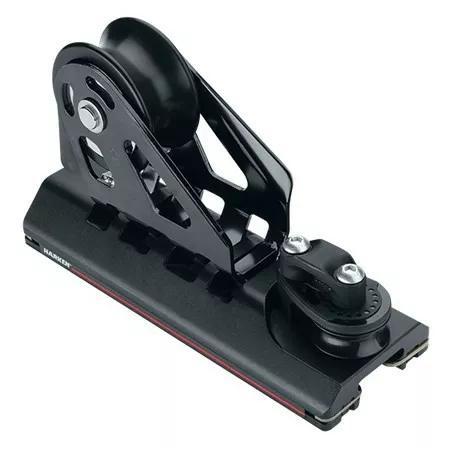

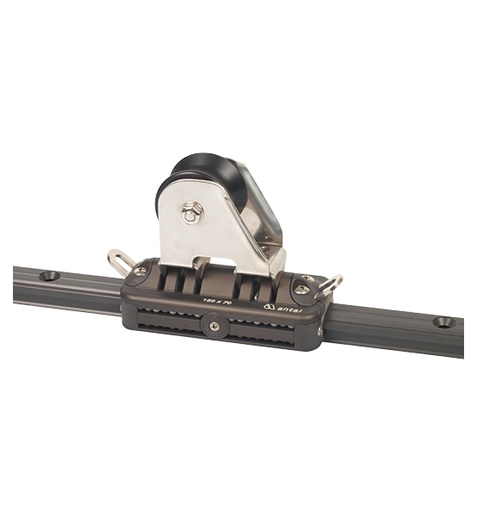

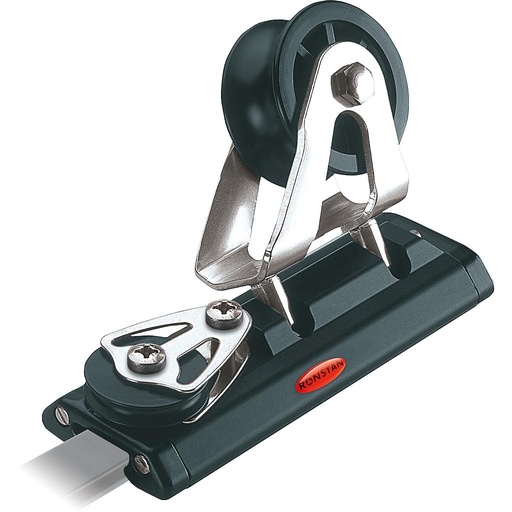

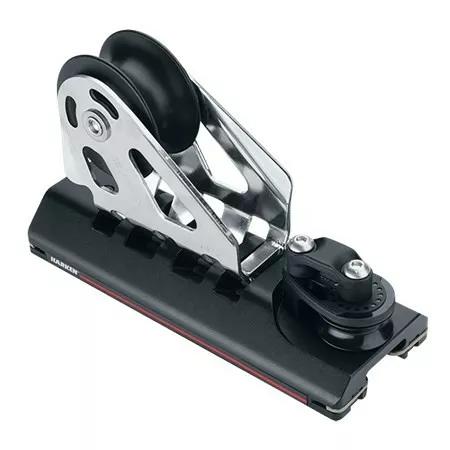

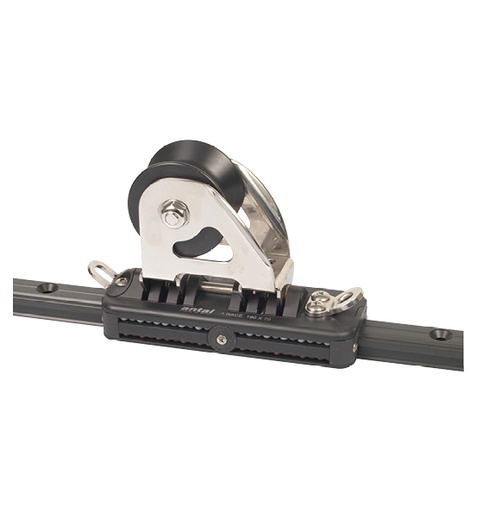

Trimmbare oder verstellbare Genuaschlitten verwenden ein Kontrollleinen-System, oft mit 1:1-, 2:1-, 3:1- oder 4:1-Untersetzung. Die Kontrollleine läuft normalerweise durch Endbeschläge und kann oft nach achtern zum Cockpit geführt werden. Dadurch lässt sich die Position der Schotführung häufiger feinjustieren und, je nach System und Last, der Schlitten auch während des Segelns verstellen. Trimmbare Genuaschlitten sind besonders nützlich für kleine Crews, Performance Cruising, Regattaeinsatz und Rollvorsegel, bei denen sich die Position des Schothorns mit abnehmender Segelfläche verändert.

Die Wahl zwischen Pinstop- und trimmbaren Systemen sollte davon abhängen, wie oft die Position der Schotführung geändert werden muss. Wenn das Boot normalerweise mit einer Vorsegelgröße gesegelt wird und Trimmänderungen nur gelegentlich erfolgen, kann ein manueller Pinstop-Schlitten ausreichen. Wenn das Boot überlappende Genuas, Code-artige Vorsegel, teilgerollte Segel oder aktiven Vorsegeltrimm nutzt, bietet ein verstellbares System deutlich bessere Kontrolle.

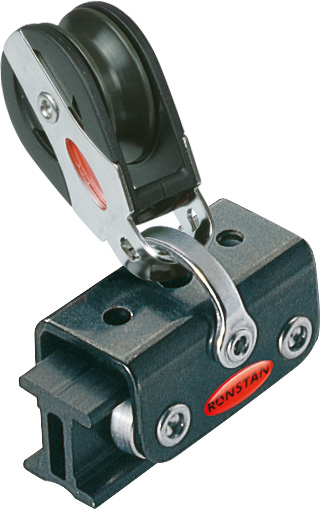

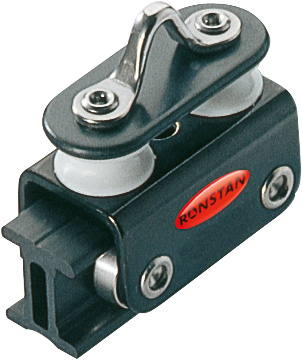

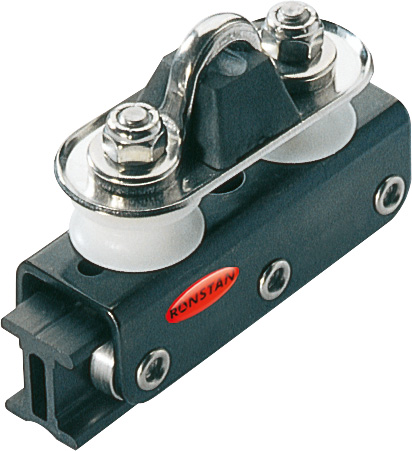

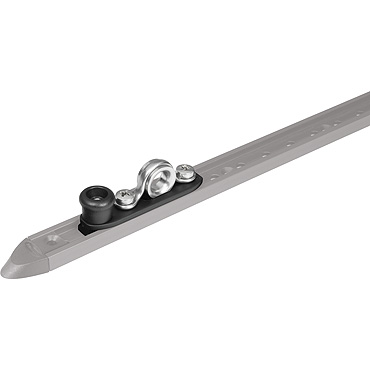

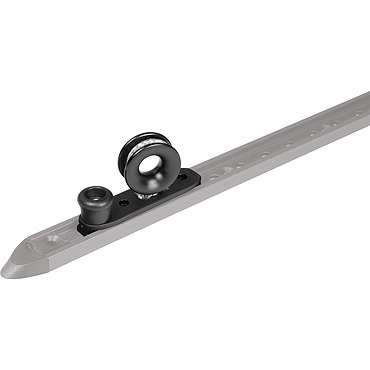

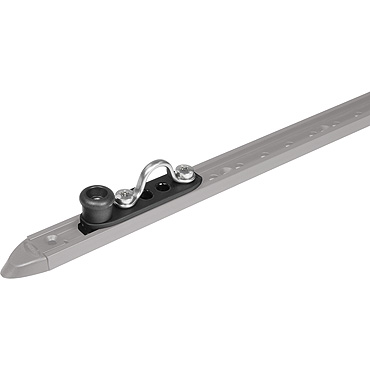

T-Schiene-, I-Beam-, C-Track- und kugelgelagerte Systeme

Die Kompatibilität mit der Schiene ist der wichtigste Auswahlfaktor bei Genuaschlitten. Schlitten sind nicht marken- oder schienenübergreifend universell austauschbar. Ein 25-mm-T-Schienen-Schlitten passt beispielsweise nicht automatisch auf jede 25-mm-Schiene, wenn sich Querschnittsprofil, Flanschstärke, Lochabstand der Stopps oder Lageranordnung unterscheiden.

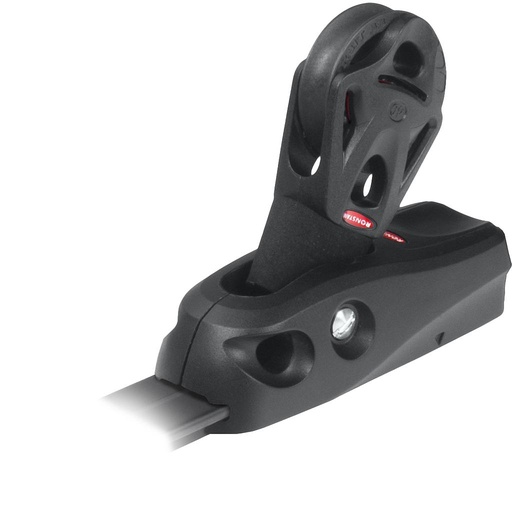

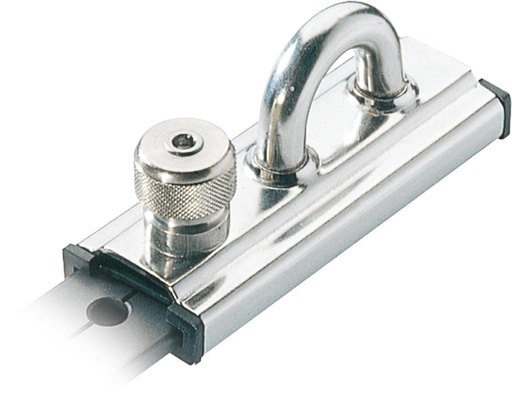

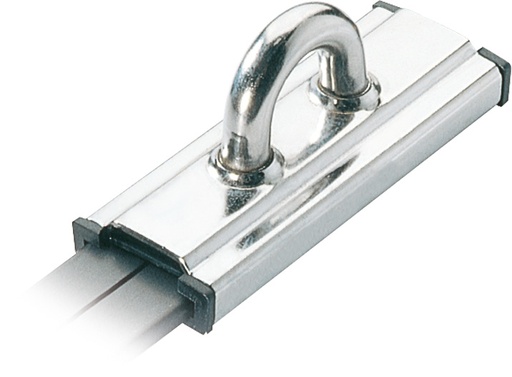

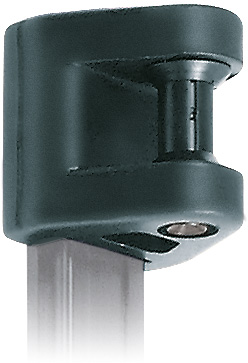

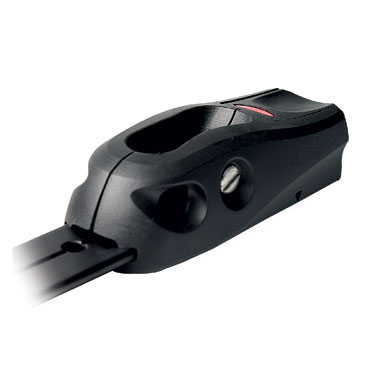

Traditionelle T-Schienen-Systeme verwenden ein einfaches Aluminium-Schienenprofil und einen gleitenden Schlitten, oft mit Einsätzen aus Nylon, Acetal oder Verbundwerkstoff. Diese Systeme sind robust, relativ flach bauend und auf Fahrtenyachten weit verbreitet. Sie eignen sich in der Regel am besten für manuelle Verstellung statt für häufiges Bewegen unter hoher Last.

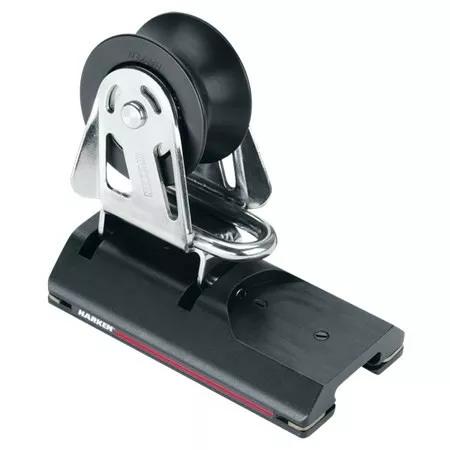

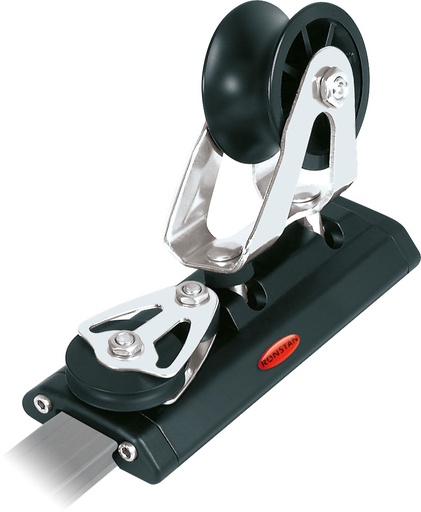

Kugelgelagerte Genuaschlitten sind dafür ausgelegt, Reibung zu reduzieren und die Verstellung unter Last zu verbessern. Diese Systeme erfordern normalerweise ein passendes kugelgelagertes Schienenprofil und kompatible Endbeschläge. Sie sind besser geeignet, wenn der Schlitten beim aktiven Trimmen leichtgängig bewegt werden muss, insbesondere auf größeren Booten oder bei Vorsegelsystemen mit höherer Last.

Beim Austausch eines vorhandenen Genuaschlittens sollte der erste Schritt immer darin bestehen, Hersteller, Breite, Profil und Lochanordnung der Schiene zu bestimmen. Wenn die Schiene nicht identifiziert werden kann, sollte das Profil vor der Bestellung sorgfältig vermessen werden. Wenn von einer einfachen T-Schiene mit Plunger-System auf ein trimmbares oder kugelgelagertes System umgerüstet wird, ist es oft notwendig, die komplette Schiene, die Schlitten, Endbeschläge und zugehörigen Befestigungselemente zu ersetzen, anstatt nur den Schlitten zu wechseln.

Genuaschlitten für Rollvorsegel

Bei Rollgenuas wird die Verstellung des Genuaschlittens wichtiger, nicht weniger wichtig. Wenn eine Genua teilweise eingerollt wird, verändert sich die Position des Schothorns und die korrekte Schotführung wandert oft nach vorn. Bleibt der Schlitten in derselben Position wie für eine voll ausgerollte Genua, kann das verkleinerte Segel zu viel Twist, schlechte Achterliek-Kontrolle und ungleichmäßige Lastverteilung aufweisen.

Für Fahrtenyachten mit Rollvorsegeln können verstellbare Genuaschlitten die Form gereffter Segel effizienter und leichter reproduzierbar machen. Das ist besonders relevant für Boote, die mit kleiner Crew gesegelt werden, wenn die Crew nicht nach vorn gehen möchte, um einen Pinstop-Schlitten unter Last manuell zu lösen. Ein vom Cockpit aus verstellbares trimmbares Genuaschlitten-System ermöglicht es, die Schotführung beim Ein- oder Ausrollen des Vorsegels zu korrigieren.

Lastangabe, Scheibengröße und Tauwerk-Kompatibilität

Die Lasten in Genuaschoten können erheblich sein, besonders bei überlappenden Vorsegeln, größeren Yachten und Booten, die bei stärkerem scheinbarem Wind gesegelt werden. Die Auswahl sollte daher auf Arbeitslast, Maximallast, Bootsgröße, Segelfläche, Schotwinkel und dem vorgesehenen Einsatz basieren. Schlitten, Block oder Scheibe, Schiene, Endstopper, Befestigungselemente und Decksstruktur gehören alle zum Lastpfad.

Die Scheibe oder der Block auf dem Genuaschlitten muss auch zum Schotdurchmesser und zur Konstruktion des Tauwerks passen. Eine zu kleine Scheibe erhöht Reibung und Tauwerkverschleiß. Eine Führung oder ein Reibungsring mit geringer Reibung kann für einfachere Anwendungen geeignet sein, aber eine kugelgelagerte oder hochbelastbare Scheibe ist vorzuziehen, wenn hohe Schotlasten auftreten oder häufiges Trimmen zu erwarten ist.

Bei Kontrollleinen-Systemen sollten Übersetzungsverhältnis, maximaler Kontrollleinen-Durchmesser, Anordnung der Endbeschläge und die Frage geprüft werden, ob das System als Backbord- und Steuerbord-Komponenten geliefert wird. Eine höhere Untersetzung erleichtert die Verstellung, erfordert jedoch mehr Kontrollleine und mehr Platz an Deck.

Die richtigen Genuaschlitten auswählen

Bei der Auswahl von Genuaschlitten sollte man vom vorhandenen Beschlag ausgehen und nicht vom Produktbild. Prüfen Sie Schienentyp, Schienenbreite, Marke, Stop-Mechanismus des Schlittens und ob das System Backbord-/Steuerbord-spezifisch ist. Anschließend sollten Arbeitslast, Tauwerkgröße, Scheibenkonfiguration und die Frage geprüft werden, ob der Schlitten für manuelle, Pinstop- oder trimmbare Verstellung vorgesehen ist.

Bei älteren Yachten kann die Auswahl an Ersatzschlitten durch das ursprüngliche Schienenprofil begrenzt sein. In manchen Fällen ist die zuverlässigste Lösung, das gesamte Genua-Schotführungssystem zu ersetzen, insbesondere wenn die vorhandene Schiene verschlissen, korrodiert, unzureichend abgestützt oder mit aktuellen Schlitten nicht kompatibel ist. Bei neueren oder performanceorientierten Installationen ermöglichen abgestimmte Schienen-und-Schlitten-Systeme von Marken wie Antal, Harken und Ronstan einen besser vorhersehbaren Ansatz bei Tragfähigkeit, Verstellreibung und Ersatzteilkompatibilität.

Ein gut spezifiziertes Genuaschlitten-System verbessert mehr als nur den Komfort. Es ermöglicht reproduzierbaren Vorsegeltrimm, eine bessere Form der gerefften Genua, sicherere Verstellung und eine genauere Kontrolle des Twist über einen größeren Windbereich. Für technisch orientierte Eigner wird der richtige Genuaschlitten nicht allein nach der Marke gewählt, sondern nach Schienenkompatibilität, Lastpfad, Verstellanforderung und der tatsächlichen Nutzung des Boots.

FAQ zu Genuaschlitten-Systemen

Wofür werden Genuaschlitten verwendet?

Genuaschlitten steuern die Position der Schotführung des Vorsegels. Das Verschieben des Schlittens verändert die Spannung im Achterliek, die Spannung im Unterliek und den Twist, was die Form von Genua oder Fock direkt beeinflusst.

Sind Genuaschlitten und Fockschlitten dasselbe?

In vielen Anwendungen ja. „Genuaschlitten“ und „Fockschlitten“ werden oft für ähnliche Schotleitschlitten verwendet, obwohl das richtige Produkt vom Schienentyp, der Last und der Vorsegelkonfiguration abhängt.

Können Genuaschlitten unter Last verstellt werden?

Einige ja, aber nicht alle. Pinstop- und Plunger-Schlitten werden normalerweise bei gefierter Schot verstellt. Trimmbare oder kugelgelagerte Genuaschlitten sind je nach Last und Systemlayout für eine einfachere Verstellung während des Segelns ausgelegt.

Wie erkenne ich, welcher Genuaschlitten auf meine Schiene passt?

Bestimmen Sie Hersteller, Schienenbreite, Schienenprofil und Anordnung der Stopplöcher. Genuaschlitten sind nicht universell austauschbar, selbst wenn die nominelle Schienenbreite ähnlich aussieht.

Brauchen Rollgenuas verstellbare Genuaschlitten?

Verstellbare Genuaschlitten sind bei Rollvorsegeln nützlich, weil sich die Position des Schothorns beim Reffen des Segels verändert. Das Verstellen der Schotführung hilft, die richtige Achterliekspannung und Segelform zu erhalten.
