Was ein Rope Clutch auf einer Segelyacht macht

Ein Rope Clutch beziehungsweise Fallenstopper ermöglicht es, eine belastete Leine zu halten, ohne sie dauerhaft auf einer Winsch belegen zu müssen. Dadurch lassen sich mehrere Fallen und Trimmleinen mit einer begrenzten Anzahl von Winschen bedienen, insbesondere auf Fahrtenyachten, Performance-Cruisern und Offshore-Yachten mit ins Cockpit umgelenkten Leinen.

Im Einsatz läuft die Leine normalerweise geradlinig durch das Gehäuse des Clutches. Bei geschlossenem Hebel greift ein interner Nocken-, Backen-, Keil-, V-Grip- oder Constrictor-Mechanismus in den Mantel der Leine und verhindert, dass sie sich unter Last fiert. Wird der Hebel geöffnet, kann die Leine freigegeben, gefiert oder vollständig entlastet werden. Die meisten modernen Clutch-Konstruktionen erlauben außerdem, die Leine bei geschlossenem Hebel durch die Einheit zu dichtholen, sodass sie auf einer Winsch gespannt und anschließend automatisch gehalten werden kann, wenn die Winschlast weggenommen wird.

Typische Anwendungen sind Großfall und Vorsegelfall, Spinnaker- und Gennakerfallen, Reffleinen, Unterliekstrecker, Baumniederholer-/Kicker-Bedienleinen, Rollleinen, Spibaum-Bedienleinen und Traveller-Verstellsysteme. Der richtige Clutch bzw. Fallenstopper muss passend zu Leinendurchmesser, zu erwartender Last, Leinenkonstruktion, Deckslayout und der Art der Bedienung während der Manöver ausgewählt werden.

Rope Clutch, Segel-Clutch, Fallenstopper, Jammer oder Klemme?

Die Begriffe Rope Clutch, Segel-Clutch und Halyard Clutch werden oft synonym verwendet. Technisch gesehen ist das Produkt ein Rope Clutch; „Segel-Clutch“ beschreibt die maritime Anwendung, während „Halyard Clutch“ in der Regel dieselbe Einheit bezeichnet, die speziell für eine Fall verwendet wird. Im Deutschen ist dafür sehr häufig auch der Begriff Fallenstopper gebräuchlich.

Ein Rope Clutch unterscheidet sich von einer Curryklemme. Curryklemmen sind nützlich für geringer belastete Trimmleinen, die häufig von Hand verstellt werden müssen, sind aber normalerweise nicht die richtige Lösung für stark belastete Fallen oder Reffleinen. Ein Rope Clutch beziehungsweise Fallenstopper bietet ein sichereres, gekapseltes Haltesystem und ist für Leinen ausgelegt, die unter Winschlast gearbeitet werden.

Ein Rope Jammer wird generell dort eingesetzt, wo die Lasten höher sind oder wo ein unbeabsichtigtes Öffnen möglichst ausgeschlossen werden muss. Rope Jammer werden oft für größere Yachten, hoch belastete Fallen und Offshore-Regatta-Anwendungen gewählt. Für viele Fahrten- und Performance-Cruising-Yachten bleibt jedoch ein korrekt dimensionierter Rope Clutch beziehungsweise Fallenstopper die Standardlösung für Fallen und Trimmleinen mit geringer bis mittlerer Last.

So wählen Sie die richtige Rope-Clutch-Größe

Der erste Auswahlpunkt ist der Leinendurchmesser. Jeder Rope Clutch hat einen empfohlenen Leinenbereich, zum Beispiel 6–10mm, 8–12mm, 8–14mm oder 10–14mm, abhängig von Hersteller und Modell. Die Leine muss innerhalb dieses angegebenen Bereichs liegen, doch das allein garantiert noch keine ideale Leistung.

Als allgemeine Regel gilt: Der Halt ist meist besser, wenn der Leinendurchmesser näher am oberen Ende des Arbeitsbereichs des Clutches liegt. Ein 10mm-Fall funktioniert zum Beispiel normalerweise besser in einem Clutch, der für 8–10mm optimiert ist, als in einer breiteren 10–14mm-Einheit, bei der 10mm die untere Grenze bildet. Das ist besonders wichtig bei modernen Leinen mit geringer Dehnung, bei denen kleine Änderungen von Durchmesser, Mantelhärte und Abflachung der Leine unter Last die Haltefunktion des Clutches beeinflussen können.

Bei der Auswahl eines Fallenstoppers prüfen Sie sowohl die nominelle Leingröße als auch den tatsächlich gemessenen Durchmesser der Leine nach dem Gebrauch. Ältere Leinen können sich dort, wo sie durch den Clutch laufen, abflachen, verhärten oder im effektiven Durchmesser verringern. Neue Performance-Leinen mit Dyneema- oder anderen HMPE-Kernen können sich ebenfalls anders verhalten als traditionelle doppelt geflochtene Polyesterleinen, selbst wenn der angegebene Durchmesser identisch ist.

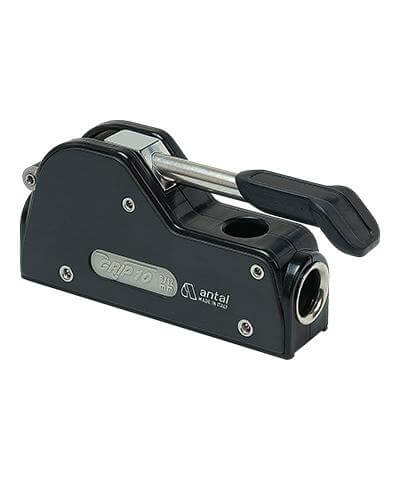

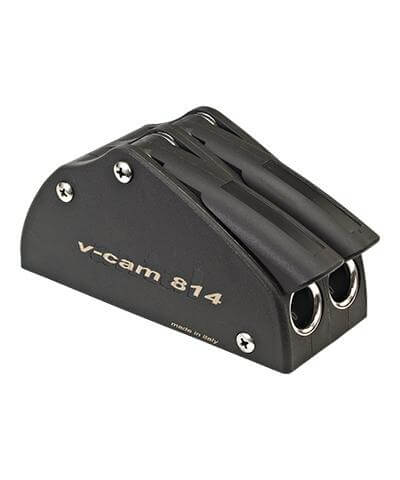

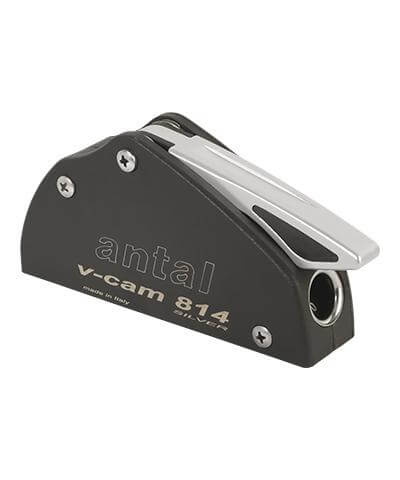

Antal Rope Clutch

Passende Clutch-Last für Fallen und Trimmleinen

Die Lastangabe ist der zweite kritische Faktor. Ein Clutch sollte nicht nur nach dem Leinendurchmesser ausgewählt werden; er muss auch eine ausreichende Haltekraft für die Anwendung haben. Fallen, Reffleinen und hoch belastete Segel-Bedienleinen können erhebliche Lasten erzeugen, besonders auf Yachten mit reckarmem laufendem Gut und effizientem Decks-Equipment.

Die erforderliche Haltekraft hängt von mehreren Variablen ab: Segelfläche, Masthöhe, Fall-Untersetzung, Leinenmaterial, Scheibenreibung, Winschleistung, Reffgeometrie und dem Windbereich, in dem das System eingesetzt wird. Ein Großfall, Genuafall oder eine Reffleine benötigt normalerweise einen Clutch mit höherer Lastaufnahme als eine leicht belastete Traveller-Bedienleine oder ein Spibaum-Niederholer. Liegt die Last nahe an der Obergrenze eines Clutch-Bereichs, sollte ein höher spezifizierter Segel-Clutch oder ein Rope Jammer in Betracht gezogen werden.

Safe Working Load, maximale Haltekraft und Hersteller-Prüflast sind nicht immer dasselbe, daher sollten Spezifikationen sorgfältig verglichen werden. Wo möglich, sollte mit Reserve gewählt werden, statt den kleinsten gerade noch geeigneten Clutch zu nehmen. Das ist besonders relevant für Offshore-Segeln, Segeln mit kleiner Crew und Boote, bei denen Fallen häufig stark auf der Winsch durchgesetzt werden.

Leinenmaterial, Mantelgriff und rutschende Fallen

Einer der häufigsten Gründe für den Austausch oder das Upgrade eines Rope Clutch ist das Rutschen der Fall. Ein rutschender Clutch wird nicht immer allein durch den Clutch verursacht. Das Problem kann von der Leine, dem Clutch, der Installation oder einer Kombination aus allen drei Faktoren kommen.

Häufige Ursachen sind ein zu kleiner Leinendurchmesser, eine unter Last abgeflachte Leine, ein verschlissener Nocken oder eine verschlissene Backe, ein polierter oder verhärteter Leinenmantel, ein falscher Clutch-Bereich, ein ungünstiger Einlaufwinkel oder ein moderner reibungsarmer Mantel, der in einer älteren Clutch-Konstruktion nicht genug Grip erzeugt. Fallen mit Dyneema-Kern können das Problem verstärken, weil sie sich weniger dehnen als Polyester und dadurch höhere Spitzenlasten auf den Clutch übertragen. Ist der Mantel zu weich, kann die Leine unter den minimal wirksamen Clutch-Durchmesser komprimiert werden und beginnen zu kriechen.

Bei der Fehlersuche zuerst prüfen, ob der Leinendurchmesser noch zum Clutch-Bereich passt. Danach die Greifflächen auf Verschleiß, Verschmutzung oder Beschädigung kontrollieren. Liegt die Leine technisch innerhalb des Bereichs und rutscht dennoch, kann ein Clutch mit anderem Greifmechanismus, kleinerem Leinenbereich, Keramiknocken-Option oder besser geeignetem Leinenmantel erforderlich sein.

Montageposition, Clutch-Ausrichtung und Leinenführung

Die Montageart eines Rope Clutch ist nicht nur ein Detail des Deckslayouts; sie beeinflusst Leinenführung, Hebelzugang, Leinenverschleiß und die Art, wie der Clutch unter Last bedient werden kann. Bei der Auswahl eines Segel-Clutchs oder Fallenstoppers sollte geprüft werden, ob die Leine über das Kajütdach nach achtern geführt wird, senkrecht am Mast montiert ist, an einer Seitenfläche befestigt wird oder in ein Endlosleinen-Bediensystem integriert ist.

Die meisten konventionellen Decksinstallationen verwenden einen aufrecht montierten Rope Clutch, der auf einer flachen horizontalen Fläche zwischen Decksorganizer und Winsch montiert ist. Das ist die übliche Anordnung für Fallen, Reffleinen und Trimmleinen, die nach achtern ins Cockpit geführt werden. Die Leine sollte den Clutch möglichst gerade ein- und auslaufen, wobei der Clutch auf den Decksorganizer davor und die Winsch dahinter ausgerichtet sein sollte. Eine schlechte horizontale oder vertikale Ausrichtung kann die Reibung erhöhen, den Mantelverschleiß beschleunigen und die Haltewirkung verringern.

Ein integrierter Rope Clutch wird verwendet, wenn die Clutch-Funktion Teil eines kompakteren oder systemspezifischen Deckslayouts ist. Integrierte Lösungen können sinnvoll sein, wenn der Platz begrenzt ist, der Clutch Teil einer speziellen Leinenführungseinheit ist oder der Leinenlauf bereits durch die umgebende Hardware vorgegeben wird. Bei solchen Installationen sollte das Montagebild des Herstellers sorgfältig geprüft und bestätigt werden, dass die Leine weiterhin sauber geführt werden kann, ohne den Clutch-Körper seitlich zu belasten.

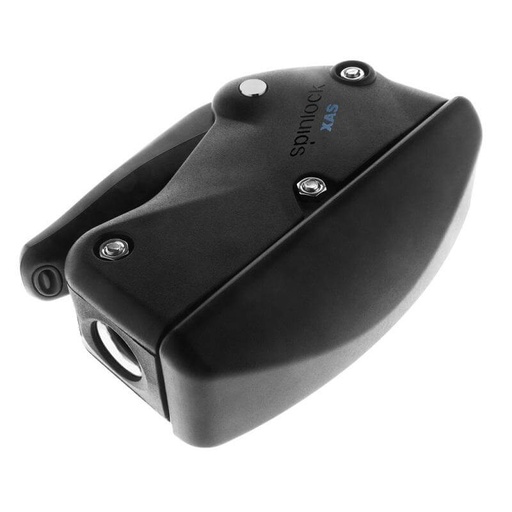

Seitlich montierte Rope Clutches werden dort eingesetzt, wo ein horizontal auf Deck montierter Clutch nicht praktikabel ist oder wo der Clutch an einer vertikalen oder geneigten Fläche befestigt werden muss. Backbord- und Steuerbord-Versionen sind nicht in jeder Installation austauschbar, da sich Hebelausrichtung, Leinenlauf und zugängliche Bedienseite unterscheiden können. Ein Backbord-Rope-Clutch sollte normalerweise für eine Backbord-Installation gewählt werden, während ein Steuerbord-Rope-Clutch dort gewählt werden sollte, wo die Leine von Steuerbord aus bedient wird. Das ist besonders wichtig an Kajütdachseiten, bei mastseitigen Installationen und in kompakten Cockpit-Layouts mit begrenzter Hebelfreiheit.

Ein Rope Clutch für Endlosleinen ist eine speziellere Option und wird normalerweise mit endlosen oder kontinuierlichen Bedienleinen statt mit einem konventionellen Fall-Ende verbunden. Diese sind relevant für einige Roll-, Trimm- und Bediensysteme, bei denen die Leine nicht einfach nur in eine Richtung belastet und auf Slip gefahren wird. Bei der Auswahl eines Endlosleinen-Clutchs sollten Leinendurchmesser, Leinenkonstruktion, Biegeradius und die Frage geprüft werden, ob der Clutch dafür ausgelegt ist, beide Leinenparten zu halten, ohne übermäßige Kompression oder lokale Mantelschäden zu verursachen.

In allen Fällen sollte die Wahl der Montage zusammen mit Leinendurchmesser, Safe Working Load, Anzahl der Durchgänge und Servicezugang betrachtet werden. Ein korrekt spezifizierter Clutch in falscher Ausrichtung kann weiterhin Bedienprobleme verursachen, während ein korrekt montierter Clutch die Leinenkontrolle verbessert, den Leinenverschleiß reduziert und das Deckslayout unter Last leichter bedienbar macht.

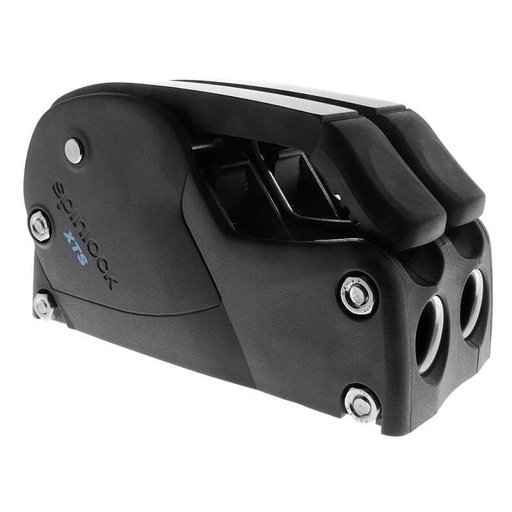

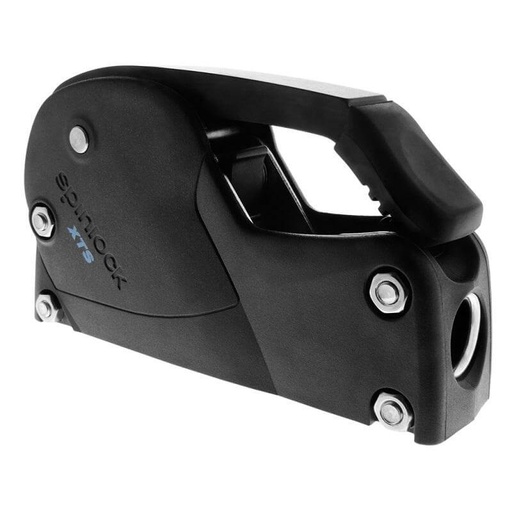

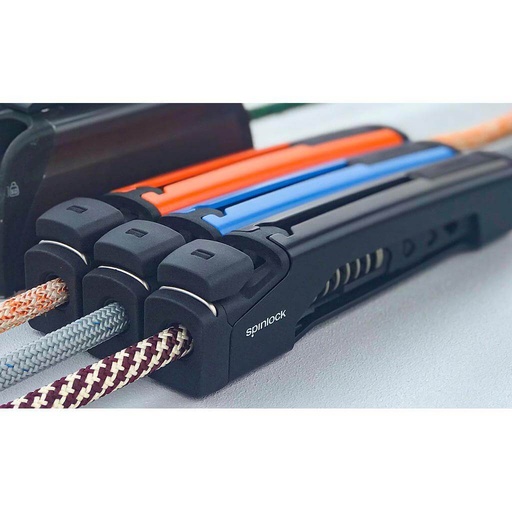

Spinlock Rope Clutch

Überlegungen zu Rope-Clutch-Marken und -Baureihen

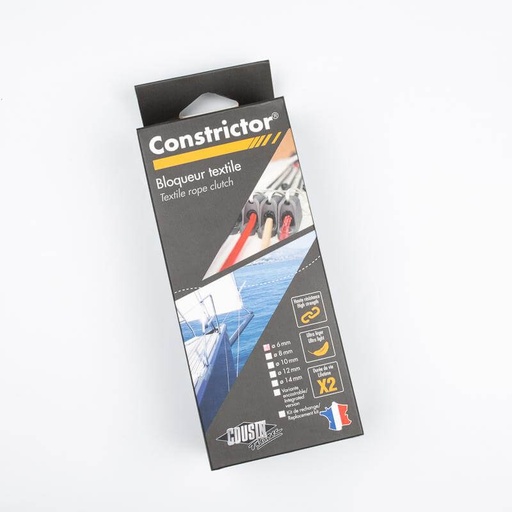

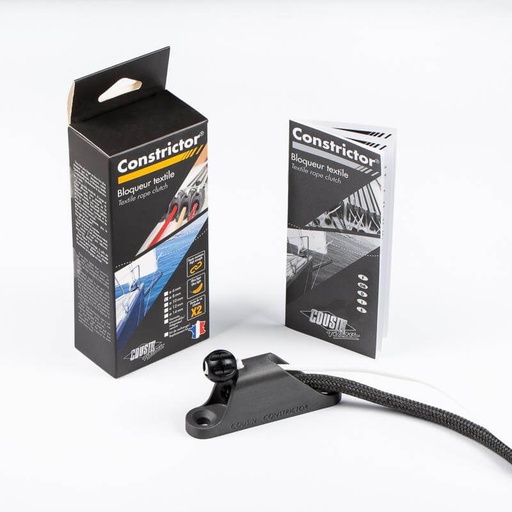

Verschiedene Hersteller verwenden unterschiedliche Clutch-Mechanismen und Materialien. Einige Konstruktionen nutzen konventionelle Nocken- und Basis-Greifflächen; andere verwenden V-förmige Greifgeometrie, keramisch beschichtete Komponenten, textile Constrictor-Systeme oder Mehrkontakt-Mechanismen zur Leinenumlenkung. Die richtige Wahl hängt von Last, Leinentyp, Decksplatz, Öffnungsverhalten und Wartungsfreundlichkeit ab.

Spinlock, Lewmar, Antal, Karver, Rutgerson und Cousin Trestec bieten alle Rope-Clutch-Lösungen für unterschiedliche Yachtgrößen und Anwendungen an. Statt nur nach Marke zu wählen, sollten Leinenbereich, Haltekraft, Clutch-Mechanismus, Hebelbedienung, Montagebild, Verfügbarkeit von Ersatzteilen und die Kompatibilität mit dem vorhandenen Deckslayout verglichen werden. Ein kompakter Rope Clutch kann für ein volles Kajütdach geeignet sein, während eine höher belastbare Einheit für moderne Fallen und Reffsysteme sinnvoller ist.

Wartung, Nocken und Ersatzteile

Ein Rope Clutch ist ein arbeitendes, lasttragendes Bauteil und sollte regelmäßig überprüft werden. Achten Sie auf verschlissene Nocken, gerissene Hebel, lose Befestiger, verzogene Basen, scharfe Kanten, Salzablagerungen und Leinenabrieb im Inneren des Mechanismus. Wenn der Clutch schwergängiger wird, ungleichmäßig öffnet oder zu rutschen beginnt, kann eine Reinigung, Wartung oder der Austausch von Teilen erforderlich sein.

Viele Rope-Clutch-Baureihen haben austauschbare Nocken, Basen, Hebel, Kennzeichnungen und Service-Kits. Der Austausch eines verschlissenen Nockens kann die Haltefunktion wiederherstellen, wenn das Clutch-Gehäuse noch in gutem Zustand ist und die Leine weiterhin kompatibel bleibt. Ist der Clutch jedoch für die Anwendung unterdimensioniert, beschädigt, veraltet oder für den verwendeten Leinentyp nicht mehr geeignet, ist ein vollständiger Austausch in der Regel die bessere technische Lösung.

Rope-Clutch FAQ

Was ist der Unterschied zwischen einem Rope Clutch und einem Fallenstopper?

Ein Fallenstopper ist ein Rope Clutch, der speziell für eine Fall verwendet wird. Derselbe Clutch-Typ kann auch für Reffleinen, Rollleinen und andere Bediensysteme eingesetzt werden, sofern Leinendurchmesser und Lastangabe passen.

Wie weiß ich, welche Rope-Clutch-Größe ich brauche?

Beginnen Sie mit dem Leinendurchmesser und prüfen Sie dann die für die Anwendung erforderliche Haltekraft. Die Leine sollte innerhalb des vom Hersteller angegebenen Bereichs liegen, idealerweise nicht direkt an der unteren Grenze, wenn hohe Haltekraft benötigt wird.

Warum rutscht meine Fall im Clutch?

Das Rutschen einer Fall wird meist durch eine zu dünne oder abgeflachte Leine, verschlissene Clutch-Innenteile, einen ungeeigneten Leinenmantel, zu hohe Last, einen falschen Clutch-Bereich oder eine schlechte Leinenausrichtung verursacht. Moderne reckarme Fallen können die Grenzen älterer Clutch-Konstruktionen offenlegen.

Kann ich einen Rope Clutch unter Last öffnen?

Einige Clutches sind für kontrolliertes Öffnen unter Last ausgelegt, doch der sicherste Ansatz ist in der Regel, die Last vor dem Öffnen des Clutches zunächst auf eine Winsch zu übernehmen, besonders bei Fallen und Reffleinen.

Wann sollte ich statt eines Rope Clutch einen Jammer wählen?

Ein Jammer sollte in Betracht gezogen werden, wenn die Lasten höher sind, ein unbeabsichtigtes Öffnen kritisch wäre oder die Anwendung außerhalb des sicheren Arbeitsbereichs verfügbarer Clutch-Einheiten liegt.
