Stopper de driza

Qué hace un stopper de driza en un yate de vela

Un rope clutch o stopper de driza permite bloquear un cabo cargado sin dejarlo permanentemente en un winche. Esto permite gestionar varias drizas y cabos de control con un número limitado de winches, especialmente en yates de crucero, crucero-rendimiento y barcos de altura con los cabos llevados hacia popa hasta la bañera.

En uso, el cabo normalmente pasa por el cuerpo del clutch en línea recta. Con la palanca cerrada, un mecanismo interno de leva, mordaza, cuña, agarre en V o tipo constrictor sujeta la funda del cabo y evita que se afloje bajo carga. Cuando se abre la palanca, la línea puede liberarse, filarse o descargarse por completo. La mayoría de los diseños modernos de clutch también permiten cazar el cabo a través de la unidad mientras la palanca permanece cerrada, de modo que la línea puede tensarse en un winche y quedar retenida automáticamente cuando se elimina la carga del winche.

Las aplicaciones típicas incluyen drizas de mayor y de velas de proa, drizas de spinnaker y gennaker, cabos de rizo, outhauls, mandos de vang/kicker, cabos de enrollador, controles de tangón y sistemas de ajuste del traveller. El clutch correcto debe seleccionarse según el diámetro del cabo, la carga prevista, la construcción del cabo, la disposición de cubierta y la forma en que se manejará la línea durante las maniobras.

¿Rope clutch, sailing clutch, halyard clutch, jammer o mordaza?

Los términos rope clutch, sailing clutch y halyard clutch se usan a menudo indistintamente. Técnicamente, el producto es un rope clutch; “sailing clutch” describe la aplicación náutica, mientras que “halyard clutch” suele referirse al mismo tipo de unidad utilizada específicamente para una driza, es decir, un stopper de driza.

Un rope clutch es diferente de una mordaza de leva. Las mordazas de leva son útiles para cabos de control de menor carga que requieren ajuste manual frecuente, pero normalmente no son la solución correcta para drizas o cabos de rizo muy cargados. Un rope clutch ofrece un sistema de retención más seguro y cerrado, y está diseñado para trabajar con líneas cargadas por winche.

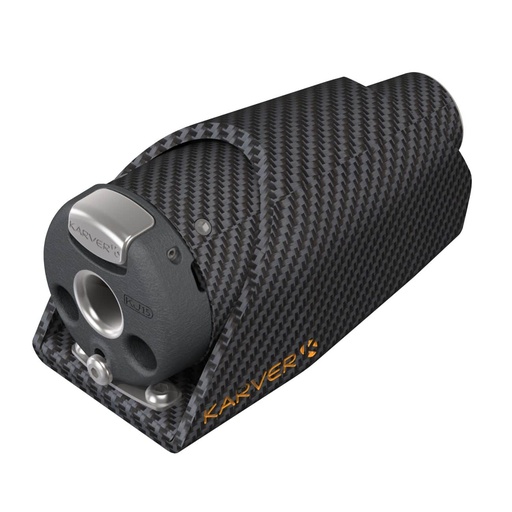

Un rope jammer se utiliza generalmente cuando las cargas son más altas, o cuando debe minimizarse la liberación accidental. Los rope jammers suelen elegirse para yates más grandes, drizas de alta carga y aplicaciones de regata offshore. Sin embargo, para muchos barcos de crucero y crucero-rendimiento, un rope clutch correctamente dimensionado sigue siendo la solución estándar para drizas y cabos de control de carga baja a media.

Cómo elegir el tamaño correcto de rope clutch

El primer punto de selección es el diámetro del cabo. Cada rope clutch tiene un rango recomendado de línea, por ejemplo 6–10mm, 8–12mm, 8–14mm o 10–14mm según el fabricante y el modelo. La línea debe estar dentro del rango indicado, pero esto por sí solo no garantiza un rendimiento ideal.

Como regla general, el agarre suele ser mejor cuando el diámetro del cabo está más cerca del extremo superior del rango de trabajo del clutch. Por ejemplo, una driza de 10mm normalmente puede funcionar mejor en un clutch optimizado para 8–10mm que en una unidad más amplia de 10–14mm donde 10mm está en el límite inferior. Esto es especialmente importante con cabos modernos de bajo alargamiento, donde pequeños cambios en el diámetro, la firmeza de la funda y el aplanamiento del cabo bajo carga pueden afectar al rendimiento de retención del clutch.

Al seleccionar un halyard clutch o stopper de driza, compruebe tanto el tamaño nominal del cabo como el diámetro real medido de la línea después del uso. Los cabos antiguos pueden aplanarse, vitrificarse o reducir su diámetro efectivo donde pasan por el clutch. Los cabos de alto rendimiento nuevos con núcleos de Dyneema u otros HMPE también pueden comportarse de forma diferente a un doble trenzado tradicional de poliéster, incluso cuando el diámetro declarado es idéntico.

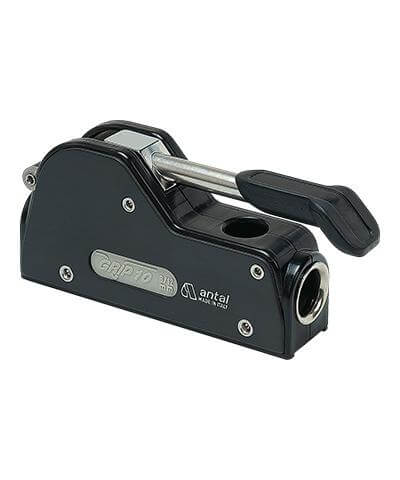

Rope Clutch Antal

Adaptar la carga del clutch a drizas y cabos de control

La capacidad de carga es el segundo factor crítico. Un clutch no debe seleccionarse solo por el diámetro del cabo; también debe tener suficiente capacidad de retención para la aplicación. Las drizas, los cabos de rizo y los controles de vela muy cargados pueden generar cargas importantes, especialmente en yates con maniobra corriente de bajo alargamiento y herrajes de cubierta eficientes.

La carga de retención requerida depende de varias variables: superficie vélica, altura del mástil, desmultiplicación de la driza, material del cabo, fricción de las roldanas, potencia del winche, geometría del rizo y rango de viento en el que se utilizará el sistema. Una driza de mayor, driza de génova o cabo de rizo normalmente requerirá un clutch de mayor carga que un control de traveller poco cargado o un amantillo de tangón. Si la carga está cerca del límite superior del rango de un clutch, debe considerarse pasar a un sailing clutch de especificación superior o a un rope jammer.

La carga de trabajo segura, la carga máxima de retención y la carga de ensayo del fabricante no siempre son lo mismo, así que compare las especificaciones con atención. Siempre que sea posible, seleccione con margen en lugar de elegir el clutch aceptable más pequeño. Esto es especialmente relevante para navegación offshore, navegación con tripulación reducida y barcos en los que las drizas se cazan fuerte con winche con frecuencia.

Material del cabo, agarre de la funda y deslizamiento de la driza

Una de las razones más habituales para sustituir o mejorar un rope clutch es el deslizamiento de la driza. Un clutch que resbala no siempre está causado únicamente por el propio clutch. El problema puede venir del cabo, del clutch, de la instalación o de una combinación de los tres.

Las causas comunes incluyen un cabo infradimensionado, un cabo que se ha aplanado bajo carga, una leva o mordaza desgastada, una funda del cabo pulida o vitrificada, un rango de clutch incorrecto, un ángulo de guía deficiente o una funda moderna de baja fricción que no genera suficiente agarre en un diseño de clutch más antiguo. Las drizas con núcleo de Dyneema pueden aumentar el problema porque estiran menos que el poliéster, transfiriendo picos de carga más altos al clutch. Si la funda es demasiado blanda, el cabo puede comprimirse por debajo del diámetro mínimo efectivo del clutch y empezar a deslizarse progresivamente.

Al diagnosticar un deslizamiento, primero compruebe si el diámetro del cabo sigue coincidiendo con el rango del clutch. Después inspeccione las superficies de agarre en busca de desgaste, suciedad o daños. Si el cabo está técnicamente dentro del rango pero sigue resbalando, puede ser necesario un clutch con un mecanismo de agarre diferente, un rango de cabo menor, una opción de leva cerámica o una funda de cabo más adecuada.

Posición de montaje, orientación del clutch y guía del cabo

El formato de montaje de un rope clutch no es solo un detalle de distribución de cubierta; afecta a la guía del cabo, al acceso a la palanca, al desgaste del cabo y a la forma en que el clutch puede accionarse bajo carga. Al elegir un sailing clutch o un stopper de driza, compruebe si la línea se lleva hacia popa por el techo de la cabina, se monta verticalmente en el mástil, se fija a una superficie lateral o está integrada en un sistema de control de línea continua.

La mayoría de las instalaciones convencionales en cubierta utilizan un rope clutch vertical montado sobre una superficie horizontal plana entre el organizador de cubierta y el winche. Esta es la disposición habitual para drizas, cabos de rizo y cabos de control llevados hacia popa hasta la bañera. La línea debe entrar y salir del clutch lo más recta posible, con el clutch alineado con el organizador de cubierta por delante y el winche por detrás. Una mala alineación horizontal o vertical puede aumentar la fricción, acelerar el desgaste de la funda y reducir la eficacia de retención.

Un rope clutch integrado se utiliza cuando la función de clutch forma parte de una disposición de cubierta más compacta o específica del sistema. Las soluciones integradas pueden ser útiles cuando el espacio es limitado, cuando el clutch forma parte de un conjunto dedicado al manejo de cabos o cuando el recorrido de la línea ya ha sido definido por la tornillería y herrajes circundantes. En estas instalaciones, compruebe cuidadosamente la huella de montaje del fabricante y confirme que la línea aún puede guiarse limpiamente sin cargar lateralmente el cuerpo del clutch.

Los rope clutches de montaje lateral se utilizan cuando un clutch horizontal montado en cubierta no es práctico, o cuando el clutch debe fijarse a una superficie vertical o inclinada. Las versiones de babor y estribor no son intercambiables en todas las instalaciones, porque la orientación de la palanca, la guía del cabo y el lado operativo accesible pueden diferir. Un rope clutch de babor normalmente debe seleccionarse para una instalación a babor, mientras que un rope clutch de estribor debe seleccionarse cuando la línea se maneja desde estribor. Esto es especialmente importante en los laterales del techo de cabina, instalaciones junto al mástil y distribuciones compactas de bañera donde el espacio libre para la palanca es limitado.

Un rope clutch para línea continua es una opción más especializada, normalmente asociada con líneas de control sin fin o continuas en lugar de una cola de driza convencional. Estos son relevantes para algunos sistemas de enrollado, trimado y control de línea en los que la línea no simplemente se carga y se cobra en una dirección. Al seleccionar un clutch de línea continua, compruebe el diámetro de la línea, la construcción del cabo, el radio de curvatura y si el clutch está diseñado para sujetar ambas partes de la línea sin crear una compresión excesiva ni daños localizados en la funda.

En todos los casos, la selección del montaje debe considerarse junto con el diámetro del cabo, la carga de trabajo segura, el número de salidas y el acceso para mantenimiento. Un clutch correctamente especificado en una orientación incorrecta aún puede crear problemas de manejo, mientras que un clutch correctamente montado mejora el control de la línea, reduce el desgaste del cabo y hace que la disposición de cubierta sea más fácil de operar bajo carga.

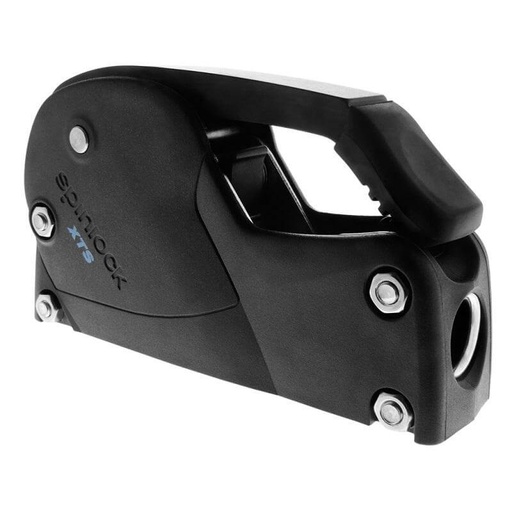

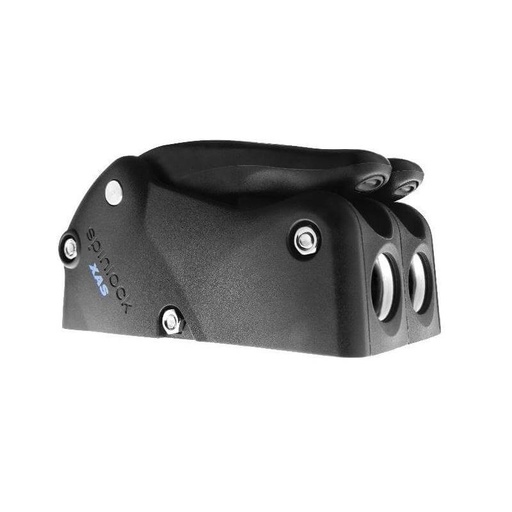

Rope Clutch Spinlock

Consideraciones sobre marcas y gamas de rope clutch

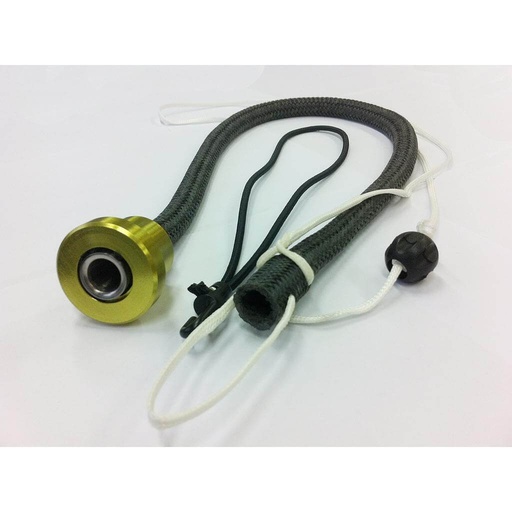

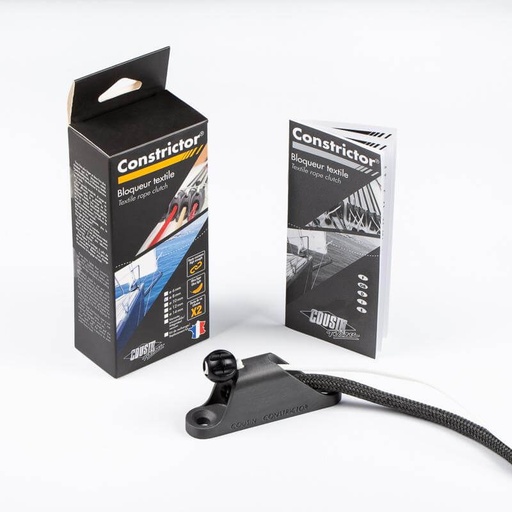

Distintos fabricantes utilizan diferentes mecanismos y materiales de clutch. Algunos diseños emplean superficies de agarre convencionales de leva y base; otros utilizan geometría de agarre en V, componentes con recubrimiento cerámico, sistemas constrictor textiles o mecanismos de desvío del cabo de contacto múltiple. La elección correcta depende de la carga, el tipo de cabo, el espacio en cubierta, el comportamiento de liberación y la facilidad de mantenimiento.

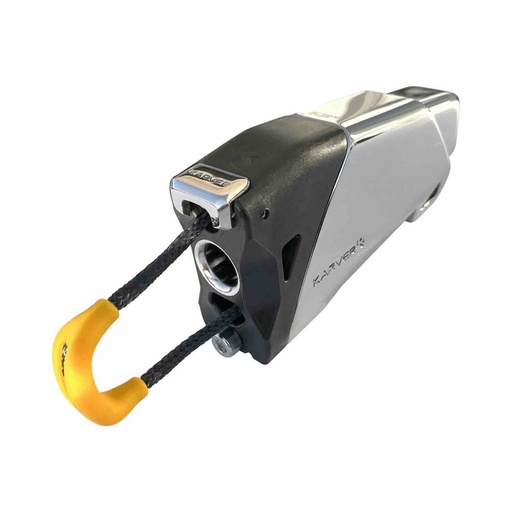

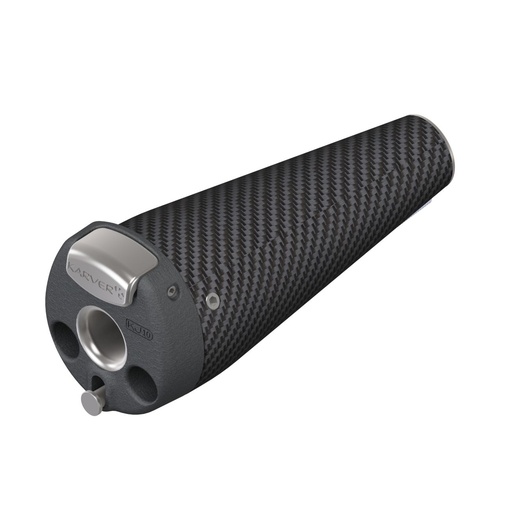

Spinlock, Lewmar, Antal, Karver, Rutgerson y Cousin Trestec ofrecen soluciones de rope clutch para distintos tamaños de yate y aplicaciones. En lugar de elegir solo por marca, compare el rango de línea, la carga de retención, el mecanismo del clutch, la acción de la palanca, la huella de montaje, la disponibilidad de repuestos y la compatibilidad con su distribución de cubierta existente. Un rope clutch compacto puede ser adecuado para un techo de cabina muy ocupado, mientras que una unidad de mayor carga puede ser más apropiada para drizas modernas y sistemas de rizo.

Mantenimiento, levas y repuestos

Un rope clutch es un componente de trabajo que soporta carga y debe inspeccionarse regularmente. Compruebe si hay levas desgastadas, palancas agrietadas, fijaciones flojas, bases deformadas, aristas vivas, acumulación de sal y polvo de cabo dentro del mecanismo. Si el clutch se vuelve más difícil de accionar, libera de manera desigual o empieza a resbalar, puede necesitar limpieza, mantenimiento o repuestos.

Muchas gamas de rope clutch disponen de levas, bases, palancas, etiquetas y kits de servicio sustituibles. Sustituir una leva desgastada puede restaurar el rendimiento de retención si el cuerpo del clutch sigue en buen estado y el cabo continúa siendo compatible. Sin embargo, si el clutch está infradimensionado para la aplicación, dañado, obsoleto o ya no es adecuado para el tipo de cabo utilizado, la sustitución completa suele ser la mejor solución técnica.

Preguntas frecuentes sobre rope clutch

¿Cuál es la diferencia entre un rope clutch y un halyard clutch?

Un halyard clutch es un rope clutch utilizado específicamente para una driza. El mismo tipo de clutch también puede utilizarse para cabos de rizo, cabos de enrollador y otros sistemas de control, siempre que el diámetro del cabo y la capacidad de carga sean adecuados.

¿Cómo sé qué tamaño de rope clutch necesito?

Empiece por el diámetro del cabo y después compruebe la carga de retención requerida para la aplicación. El cabo debe estar dentro del rango indicado por el fabricante, idealmente no justo en el límite inferior si se requiere una alta capacidad de retención.

¿Por qué mi driza resbala en el clutch?

El deslizamiento de la driza suele estar causado por un cabo infradimensionado o aplanado, componentes internos del clutch desgastados, una funda de cabo inadecuada, carga excesiva, un rango de clutch incorrecto o una mala alineación de la línea. Las drizas modernas de bajo alargamiento pueden poner de manifiesto las limitaciones de diseños de clutch más antiguos.

¿Puedo liberar un rope clutch bajo carga?

Algunos clutchs están diseñados para una liberación controlada bajo carga, pero el enfoque más seguro suele ser tomar la carga en un winche antes de abrir el clutch, especialmente en drizas y cabos de rizo.

¿Cuándo debería elegir un jammer en lugar de un rope clutch?

Debe considerarse un jammer cuando las cargas son más elevadas, cuando una liberación accidental sería crítica o cuando la aplicación supera el rango de trabajo seguro de las unidades de clutch disponibles.
