Rope clutches

Los rope clutches se utilizan para sujetar drizas, cabos de rizo, cabos de enrollador y cabos de control bajo carga, permitiendo liberar el winche para otra función. La selección del rope clutch correcto depende del diámetro del cabo, la carga de trabajo, la construcción del cabo, la posición de montaje y de si el cabo debe ajustarse bajo carga. Esta categoría incluye rope clutches simples, dobles y triples, además de levas, bases, manetas y repuestos de servicio.

Rope clutches para drizas, cabos de rizo y cabos de control

Los rope clutches son una parte clave de las disposiciones de cubierta en la náutica moderna, especialmente en veleros donde las drizas, los cabos de rizo y los sistemas de control de vela se reenvían a popa hasta la bañera. Su función es simple pero crítica: un rope clutch, también conocido como stopper para velero, sujeta un cabo cargado para que el winche pueda descargarse y utilizarse con otro cabo. En los veleros de crucero esto hace que el manejo de las velas sea eficiente y controlado. En los veleros de altas prestaciones, la elección correcta del clutch también ayuda a reducir el daño al cabo, el deslizamiento y la fricción innecesaria en sistemas de alta carga.

Un rope clutch normalmente se instala entre el organizador de cubierta y el winche. El cabo pasa a través del cuerpo del clutch y queda retenido por una leva, mordaza, cuña o mecanismo textil de agarre, según el modelo. Cuando la maneta del clutch se cierra, la superficie de agarre comprime el cabo lo suficiente para mantener la carga. Cuando la maneta se abre, el cabo puede filarse, cazarse o volver a transferirse al winche. Como el clutch forma parte del recorrido del cabo bajo carga, debe seleccionarse como un componente estructural de carga y no como un accesorio general de cubierta.

Cómo elegir rope clutches según el diámetro del cabo

El primer criterio de selección de los rope clutches es el diámetro del cabo. Cada modelo de clutch tiene un rango de trabajo definido, por ejemplo 6–10mm, 8–12mm o 10–14mm. El cabo debe estar dentro del rango recomendado por el fabricante, pero no siempre es mejor elegir el clutch más grande disponible. Un cabo demasiado pequeño para el clutch puede no desviarse o comprimirse lo suficiente como para generar una retención fiable. Esta es una de las causas habituales del deslizamiento de la driza.

Como regla general, el clutch seleccionado debe corresponder al diámetro real del cabo en condiciones de trabajo, no solo a la medida nominal indicada en la especificación del cabo. Los cabos antiguos pueden aplanarse, compactarse o pulirse. Los cabos de alto módulo con alma de Dyneema u otros HMPE también pueden comportarse de forma distinta a una trenza doble tradicional de poliéster. La construcción de la funda, la firmeza del cabo y la fricción superficial influyen en la seguridad con la que el clutch puede sujetar el cabo.

Por esta razón, al sustituir un clutch existente, conviene comprobar tanto el diámetro del cabo como el estado de la funda. Si la driza se ha actualizado a un cabo más fino y de menor estiramiento, es posible que el clutch original ya no sea del tamaño adecuado, aunque anteriormente sujetara sin problemas un cabo de poliéster más antiguo.

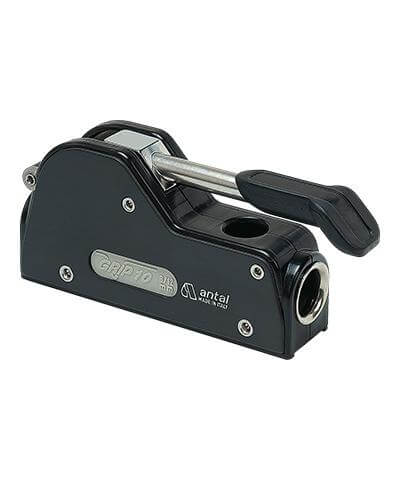

Rope Clutch Antal

Elección según carga y aplicación

El diámetro del cabo es solo una parte de la selección. El clutch también necesita una carga de trabajo segura o capacidad de retención adecuada para la aplicación. Una driza de mayor, una driza de génova, una driza de vela de código, un cabo de rizo y un control de vang pueden requerir tamaños de clutch diferentes, incluso si los diámetros de los cabos son similares.

Las drizas y los cabos de rizo generalmente requieren una mayor capacidad de retención que los cabos de control con poca carga. Una driza de code zero o una driza de trinqueta en un velero de altas prestaciones puede estar sometida a cargas estáticas y dinámicas especialmente altas, sobre todo con cabos de bajo estiramiento. En estos casos, el clutch debe seleccionarse con un margen de carga adecuado y prestando especial atención a la construcción del cabo.

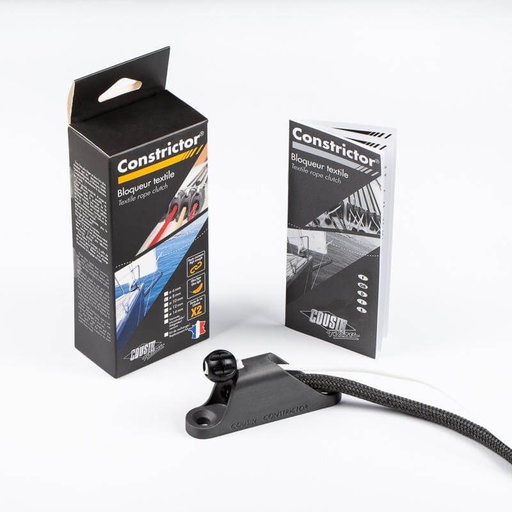

Para drizas muy cargadas, los navegantes también pueden necesitar considerar si un clutch convencional de leva es la solución adecuada, o si un jammer de mayor carga, un clutch textil o un dispositivo de retención especializado resulta más apropiado. Normalmente se prefiere un rope clutch cuando el cabo necesita ajustarse, liberarse o transferirse a un winche durante el funcionamiento normal. Un jammer se utiliza generalmente cuando se requiere una mayor seguridad de retención y no se espera liberar el cabo sin volver a tomar antes la carga en un winche.

Rope clutches frente a jammers y cornamusas

Los términos rope clutch, jammer y cornamusa a veces se usan de forma imprecisa, pero no son lo mismo. Una mordaza de leva se utiliza normalmente para cabos de control más pequeños y cargas menores donde se requiere un ajuste manual rápido. Un rope clutch está diseñado para cabos con mayor carga y se utiliza habitualmente antes de un winche. Un rope jammer se utiliza generalmente para cargas de retención más altas y es menos adecuado para ajustes frecuentes.

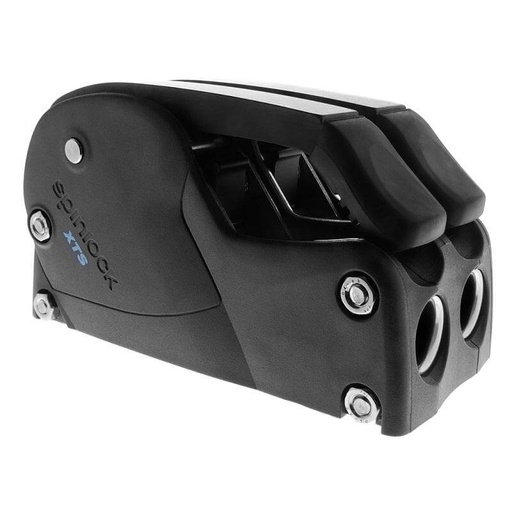

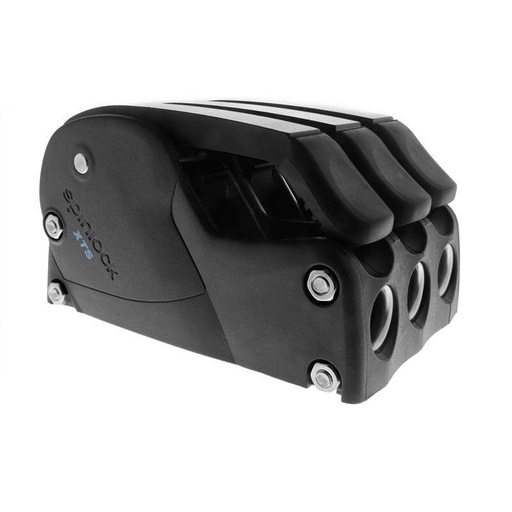

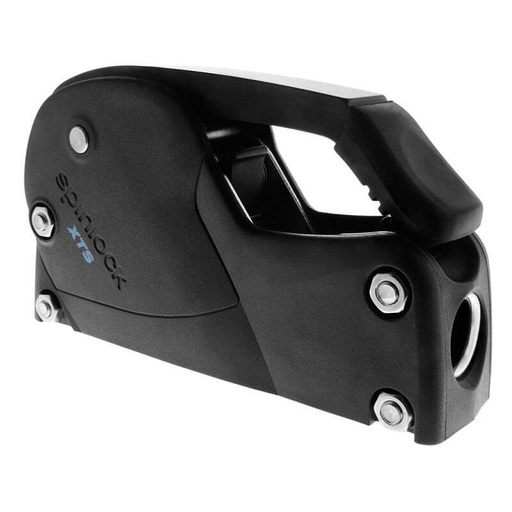

Para la mayoría de los veleros con cabos reenviados a popa, los rope clutches ofrecen el mejor equilibrio entre capacidad de retención, uso compartido del winche y liberación controlada. Los rope clutches simples son útiles para cabos aislados o instalaciones retrofit. Los dobles y triples se utilizan normalmente en bancos de cabos para drizas, cabos de rizo y sistemas de control conducidos a través de organizadores hacia la carroza o los winches de bañera.

Construcción del cabo, Dyneema y deslizamiento de drizas

Una de las razones más habituales por las que los navegantes sustituyen rope clutches es el deslizamiento de la driza. Esto puede deberse a varios factores: el cabo puede ser demasiado pequeño para el clutch, la leva o la base del clutch pueden estar desgastadas, la funda del cabo puede estar pulida, o la carga puede superar la capacidad de retención del clutch. Los cabos modernos pueden hacer que esto sea más evidente. Una driza con alma de Dyneema o HMPE puede tener mucho menos estiramiento que la línea original de poliéster, lo que puede aumentar las cargas máximas en el clutch.

El clutch agarra la funda exterior del cabo, no el alma directamente. Esto hace que la construcción de la funda sea muy importante. Un alma de alta resistencia con una funda blanda, resbaladiza o desgastada puede no sujetarse bien en un clutch estándar. En algunos casos, una funda distinta, una leva con recubrimiento cerámico, un clutch de mayor carga o un clutch textil pueden ser más adecuados. Si el cabo solo desliza bajo carga máxima, la causa puede no ser únicamente el clutch; puede ser la interacción entre el clutch, el diámetro del cabo, la funda y el recorrido de carga.

Los daños visibles en el cabo a la altura del clutch también son una señal de advertencia. Un vitrificado excesivo de la funda, aplanamiento o desgaste localizado pueden indicar que el clutch está sobrecargado, mal dimensionado, desalineado o necesita mantenimiento.

Instalación del rope clutch y disposición de cubierta

Una instalación correcta es fundamental para el rendimiento de los rope clutches. El cabo debe entrar y salir del clutch lo más recto posible, con una alineación limpia desde el organizador de cubierta hasta el clutch y desde el clutch hasta el winche. Una carga lateral excesiva puede aumentar la fricción, reducir la eficacia de retención y acelerar el desgaste tanto del cabo como del mecanismo del clutch.

Al instalar un rope clutch nuevo, compruebe la huella de montaje, el tamaño de los pernos, el grosor de la cubierta, la placa de refuerzo y el acceso bajo cubierta. La superficie de montaje debe ser lo bastante resistente para soportar la carga del cabo transferida a través del cuerpo del clutch. En cubiertas con núcleo, el núcleo debe protegerse frente a la compresión y la entrada de agua mediante métodos adecuados de taladrado, sellado y refuerzo.

Existen opciones de montaje lateral para algunos modelos de clutch, pero solo deben utilizarse cuando el fabricante admita ese tipo de instalación. En bancos multicírcuito, el espaciado entre cabos, el acceso a las manetas y el ángulo de entrada al winche deben tenerse en cuenta antes de perforar la cubierta.

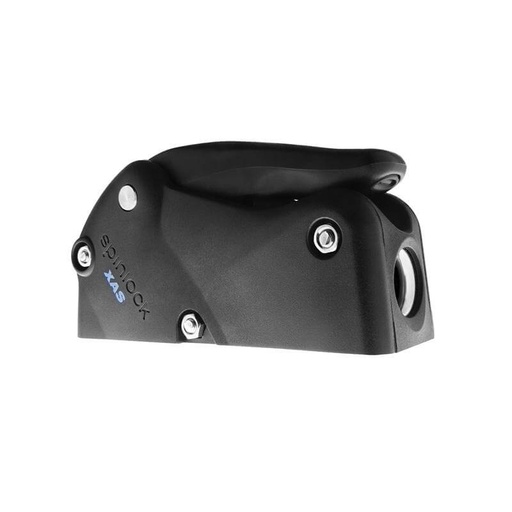

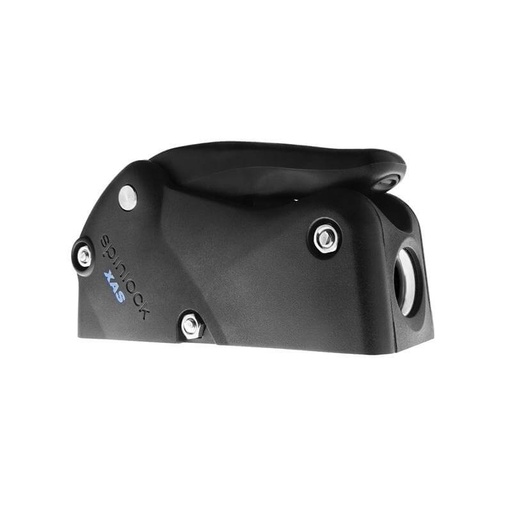

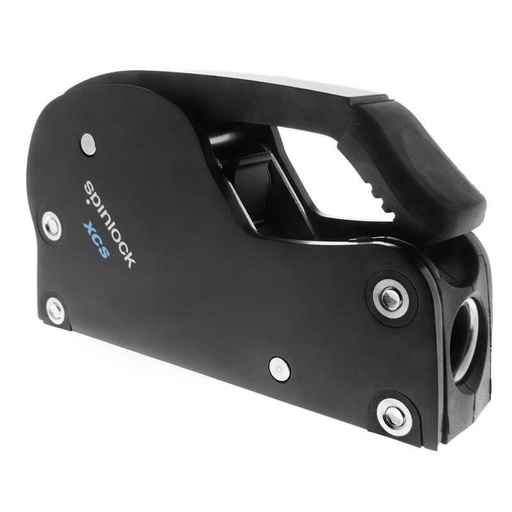

Rope Clutch Spinlock

Mantenimiento, repuestos y sustitución

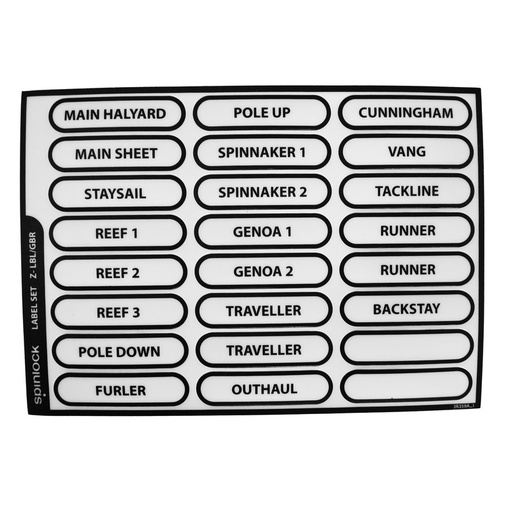

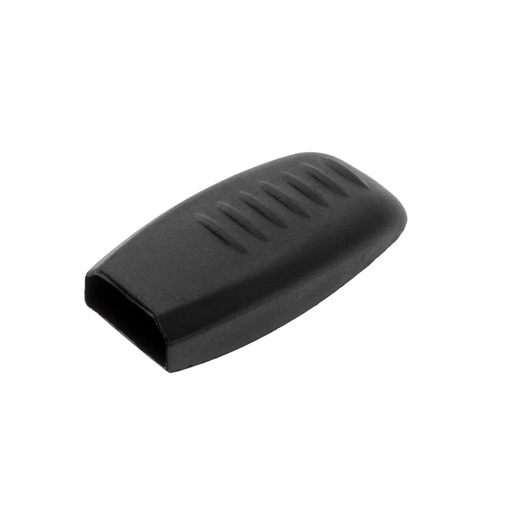

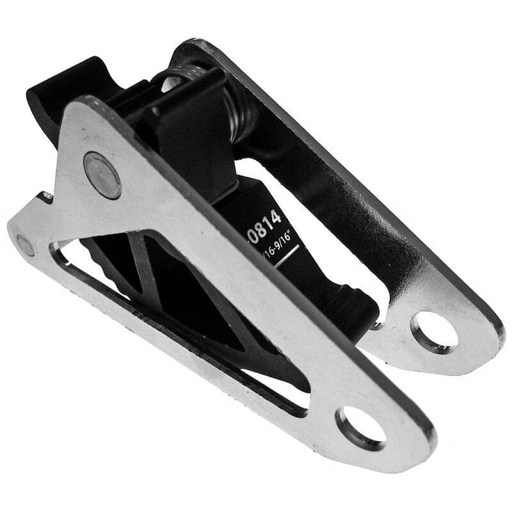

Los rope clutches son componentes reparables. Para muchos modelos hay disponibles levas, bases, manetas, muelles, etiquetas y kits de actualización, lo que permite restaurar un clutch desgastado sin sustituir la unidad completa. La inspección periódica es especialmente importante en drizas y cabos de rizo, donde un fallo o deslizamiento del clutch puede afectar al control de la vela.

Debe inspeccionarse un clutch si la maneta se vuelve difícil de accionar, el cabo desliza bajo carga, la funda del cabo presenta daños localizados o los dientes de la leva parecen pulidos o desgastados. La sal, la suciedad y las fibras del cabo también pueden acumularse dentro del mecanismo, por lo que la limpieza e inspección periódicas deben formar parte del mantenimiento normal del herraje de cubierta.

Sustituir el clutch puede ser la mejor opción si el cuerpo está dañado, el modelo es demasiado pequeño para el paquete de cabos actual o la disposición de cubierta ha cambiado. La actualización de drizas a cabos de altas prestaciones y menor diámetro es un motivo frecuente para revisar la especificación del clutch.

Cómo seleccionar el rope clutch adecuado

Al elegir en esta categoría, comience por la función del cabo: driza, cabo de rizo, cabo de enrollador o cabo de control. Después compruebe el diámetro del cabo, la carga de trabajo prevista, la construcción del cabo, el número de cabos, el tipo de montaje y la compatibilidad con el herraje de cubierta existente. Para una sustitución sencilla, igualar la huella y el patrón de fijación puede ahorrar tiempo de instalación. Para una mejora de prestaciones, la carga de retención y la compatibilidad con el cabo deben tener prioridad.

Esta categoría incluye rope clutches simples, dobles y triples, además de repuestos y componentes de sustitución de marcas especializadas en herrajes de vela. Utilice los filtros de producto para acotar la selección por diámetro del cabo, carga de trabajo segura, número de salidas, formato de montaje y marca.

Sección de preguntas frecuentes sobre rope clutches

¿Qué tamaño de rope clutch necesito?

Elija un rope clutch en función del diámetro real del cabo, la carga de trabajo prevista y la construcción del cabo. El cabo debe estar dentro del rango recomendado por el fabricante, pero evite elegir un clutch demasiado grande para la línea, ya que esto puede reducir la capacidad de retención.

¿Por qué mi driza se desliza a través del clutch?

El deslizamiento de la driza suele deberse a un cabo demasiado fino, un clutch sobredimensionado o desgastado, una funda pulida, una carga excesiva, una mala compatibilidad entre cabo y clutch o componentes de leva/base desgastados. Es especialmente habitual tras actualizar a drizas de menor diámetro y bajo estiramiento.

¿Se pueden usar rope clutches con cabos de Dyneema?

Sí, pero el clutch debe ser adecuado para el diámetro del cabo, la carga y la construcción de la funda. El clutch agarra la funda del cabo, por lo que los cabos con alma de Dyneema o HMPE con fundas inadecuadas o desgastadas pueden deslizar bajo carga.

¿Cuál es la diferencia entre un rope clutch y un jammer?

Un rope clutch se utiliza normalmente cuando un cabo debe sujetarse, ajustarse y liberarse como parte del funcionamiento normal de la navegación. Un jammer se utiliza generalmente para aplicaciones de mayor carga en las que el cabo normalmente se descarga sobre un winche antes de liberarlo.

¿Cuándo debo sustituir o revisar un rope clutch?

Revise o sustituya un clutch si el cabo desliza, la maneta está dura, la leva o la base están visiblemente desgastadas, la funda del cabo se está dañando o el clutch ya no tiene el tamaño correcto para el cabo. Muchos modelos pueden reconstruirse con levas, bases y kits de servicio de recambio.
