Adaptadores top down

El papel de un Adaptador top-down en los sistemas de enrollado modernos

En una configuración de navegación a favor del viento con vela volante, un adaptador top down actúa como la interfaz mecánica entre el cable antitorsión y el giratorio de driza en la cabeza de la vela. Mientras que las velas Code 0 suelen enrollarse de abajo hacia arriba debido a sus cables de grátil estructurales y a la alta tensión de driza, los spinnakers asimétricos y los gennakers de crucero requieren que el enrollado se inicie en la cabeza.

Los adaptadores top down permiten que el par generado en el tambor se transmita a través del cable antitorsión para que la rotación comience en la cabeza de la vela. Esto garantiza que la baluma superior y las secciones del grátil se envuelvan primero, colapsando progresivamente la vela de arriba hacia abajo. Sin un Adaptador top-down correctamente especificado, las cargas de enrollado pueden permanecer concentradas en el puño de amura, lo que provoca un enrollado irregular o incompleto.

Para yates de crucero entre 30 y 70 pies, y para programas offshore con tripulación reducida, los adaptadores top down son fundamentales para un manejo seguro y repetible de las velas de popa desde la bañera.

Función mecánica de un Adaptador top-down

Un adaptador top down suele instalarse entre la terminación del cable antitorsión y el giratorio superior. Su geometría permite una rotación independiente inicial para que la energía torsional se acumule en la cabeza antes de que el puño de amura llegue a acoplarse por completo.

Entre distintos fabricantes, los adaptadores top down comparten varias características de ingeniería fundamentales:

- Desacoplamiento rotacional controlado al iniciar el enrollado

- Sistemas de rodamientos de baja fricción o casquillos compuestos

- Cuerpos de aluminio anodizado de alta resistencia

- Componentes portantes de acero inoxidable

- Articulación optimizada para minimizar las cargas laterales

Bajo carga, el adaptador top down debe transmitir la fuerza torsional de forma eficiente, evitando deformaciones o agarrotamientos. Esto se vuelve especialmente importante en velas con una proyección de hombro significativa, donde la carga aerodinámica debe reducirse de forma secuencial desde la cabeza hacia abajo.

Desde una perspectiva de jarcia, la especificación correcta de un adaptador top down depende de:

- Límite de carga de trabajo (WLL) del sistema de enrollado

- Diámetro y rigidez del cable antitorsión

- Superficie vélica y desplazamiento del yate

- Ángulo de entrada de la driza y geometría de la roldana en el tope de mástil

Una incompatibilidad entre el cable antitorsión y el adaptador top down puede provocar retardo torsional, cargas de choque o una participación tardía de la vela.

Enfoques de ingeniería específicos por marca

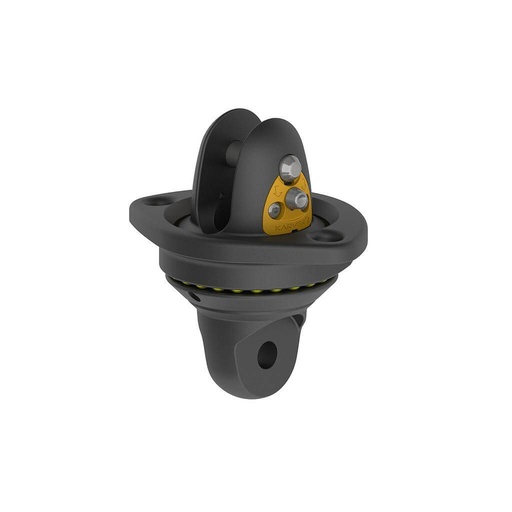

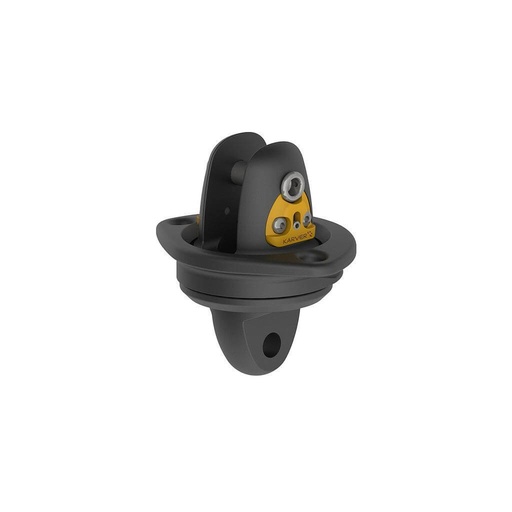

Karver

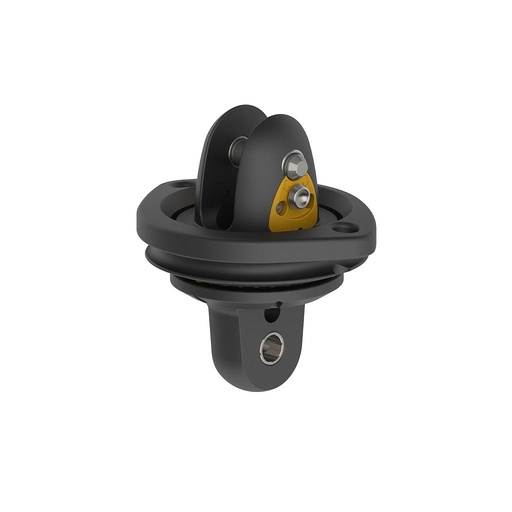

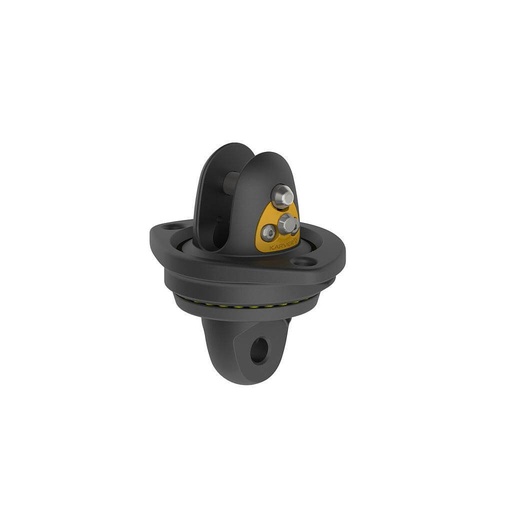

Adaptadores top down Karver están diseñados para integrarse con los enrolladores KSF y KF. Su enfoque enfatiza el bajo peso y tolerancias de mecanizado precisas. En los modelos de mayor tamaño, los conjuntos de rodamientos de alta carga y la construcción en aluminio anodizado duro son estándar. Estos sistemas se especifican habitualmente en yates de crucero de alto rendimiento y plataformas orientadas a la regata donde la eficiencia torsional es crítica.

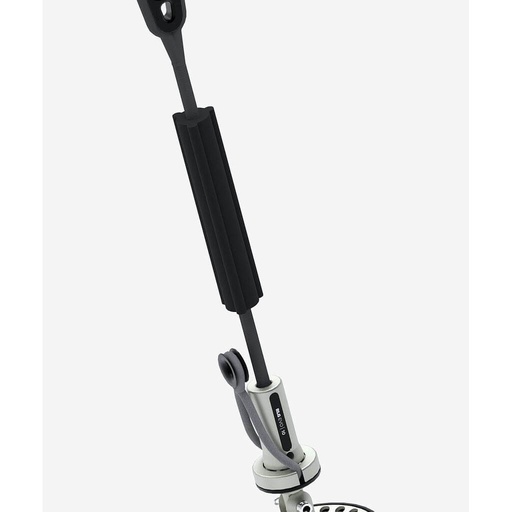

Bamar

Bamar ofrece adaptadores top down modulares compatibles con los enrolladores RLG y de gennaker. La ingeniería suele ser conservadora en cuanto a la clasificación de carga, favoreciendo la robustez estructural para el uso en crucero offshore. Para aplicaciones de gran travesía, este enfoque ofrece un rendimiento predecible a largo plazo bajo carga cíclica.

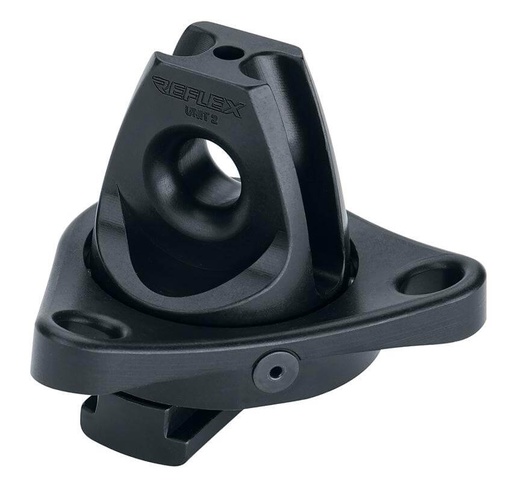

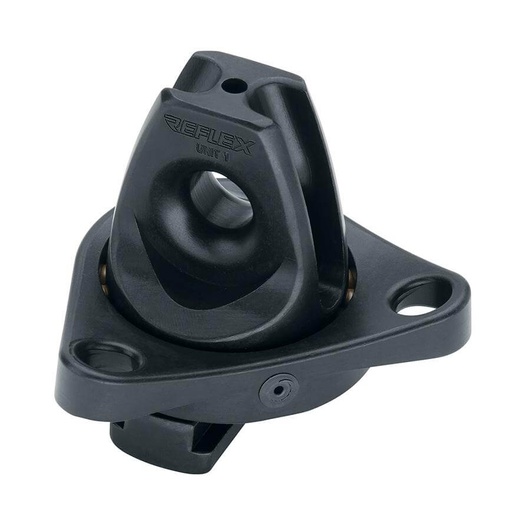

Harken

Harken integra el concepto de adaptador top down dentro de su arquitectura de enrollado Reflex. La fiabilidad de los rodamientos y una transmisión suave del par son prioridades clave de diseño. Los adaptadores top down Harken se utilizan ampliamente en yates de crucero que izan velas asimétricas desde bauprés fijos o retráctiles.

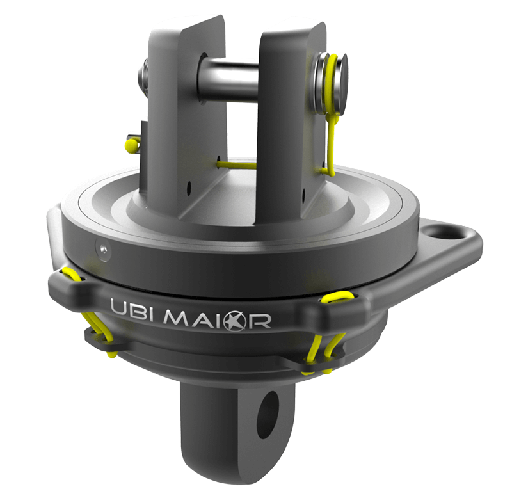

Ubi Maior

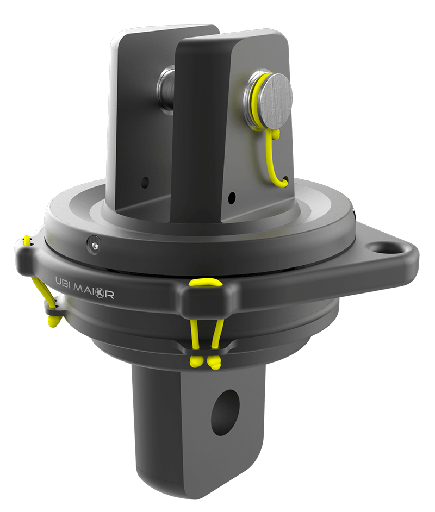

Adaptadores top down Ubi Maior se seleccionan con frecuencia para yates más grandes y entornos de alta carga. El énfasis está en la capacidad estructural y una geometría de articulación refinada, especialmente cuando la tensión de driza y la superficie de la vela generan cargas torsionales elevadas.

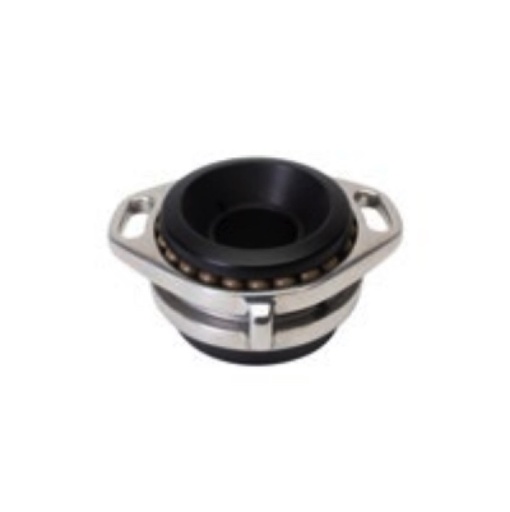

Selden

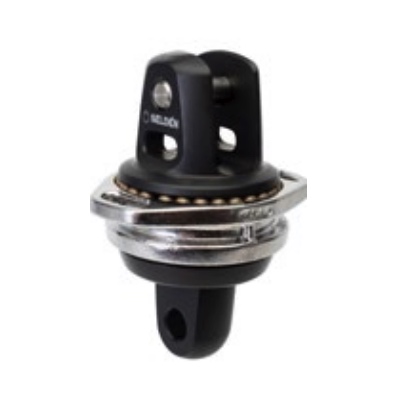

Selden incorpora adaptadores top down en sus ecosistemas de enrollado GX y CX. La compatibilidad con los cables antitorsión y los palos Selden es una consideración práctica para yates de crucero de serie. La facilidad de instalación y la integración del sistema son centrales en la filosofía de diseño.

Facnor

Adaptadores top down Facnor suelen combinarse con los enrolladores FX y FlatDeck. Su ingeniería se centra en la integración funcional y el inicio de enrollado controlado sin complejidad mecánica innecesaria.

Aplicaciones de los adaptadores top down

Los adaptadores top down se especifican principalmente para:

- Spinnakers asimétricos

- Gennakers de crucero

- Velas de ceñida abierta con poco viento

- Velas de popa volantes sin refuerzo estructural de grátil

En navegación offshore con tripulación reducida, un Adaptador top-down correctamente instalado permite enrollar la vela de forma progresiva sin que la tripulación tenga que avanzar por delante del mástil. Esto reduce la exposición en cubierta de proa y mejora la gestión global del riesgo con el aumento del viento.

Para yates de crucero de alto rendimiento equipados con bauprés retráctil, los adaptadores top down forman parte de una solución modular de enrollado que permite un izado rápido de la vela y una recogida controlada.

Integración con cables antitorsión y tambores de enrollado

La eficacia de un adaptador top down depende en gran medida del rendimiento del cable antitorsión. Los cables antitorsión modernos emplean fibras de alto módulo como Dyneema® o Technora®, diseñadas para minimizar el alargamiento y la deformación torsional.

Cuando los adaptadores top down se combinan con tambores de enrollado y giratorios superiores dimensionados correctamente, el sistema ofrece:

- Respuesta inmediata al par

- Menor retardo de giro en el cable

- Progresión de enrollado predecible

- Menores picos de carga de choque durante el inicio

La alineación correcta de la driza es esencial para evitar que se enrolle y para mantener una rotación consistente. Incluso el adaptador top down más robusto no puede compensar una mala geometría de guiado en el tope de mástil.

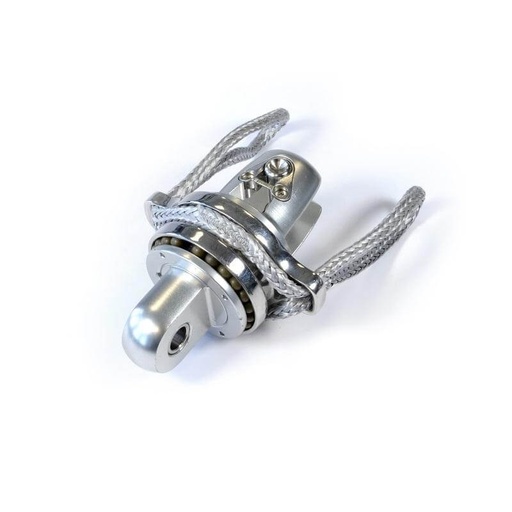

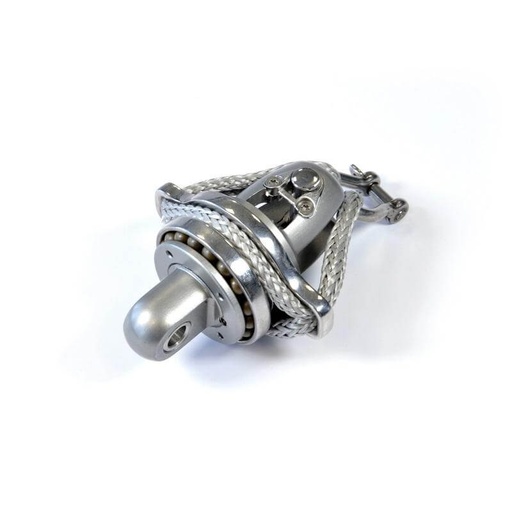

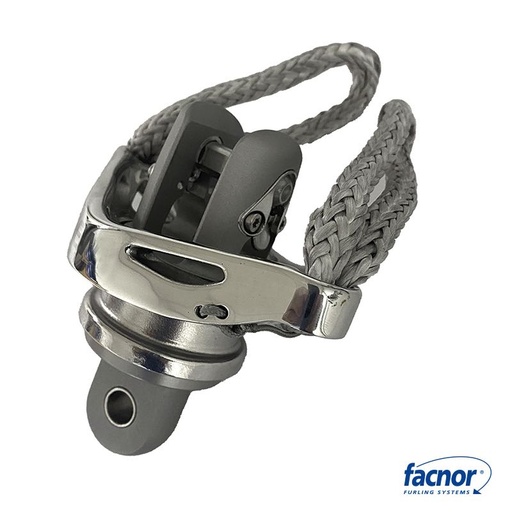

Adaptador Top Down Facnor

Selección del Adaptador top-down correcto

Al especificar un adaptador top down, los armadores con perfil técnico deberían considerar:

- Carga máxima de trabajo en relación con la superficie de la vela

- Compatibilidad con el herraje de enrollado existente

- Tipo de terminación del cable (ojo blando, guardacabo, empalme)

- Configuración de rodamientos (con casquillo o con bolas)

- Pareja de materiales y resistencia a la corrosión

En yates de mayor desplazamiento, los adaptadores top down deben seleccionarse con márgenes de seguridad adecuados para contemplar cargas dinámicas durante el inicio del enrollado en condiciones de rachas.

Inspección y fiabilidad a largo plazo

Como todos los componentes de jarcia portantes, un adaptador top down requiere inspección periódica. Debe prestarse atención a:

- Suavidad de los rodamientos durante la rotación

- Corrosión entre interfaces de inoxidable y aluminio

- Deformación en los puntos de fijación

- Articulación libre bajo carga de trabajo

Los adaptadores top down que operan en entornos offshore se benefician de enjuagues regulares con agua dulce y de procedimientos de mantenimiento aprobados por el fabricante para preservar la eficiencia de los rodamientos y la integridad estructural.

Conclusión sobre los adaptadores top down

Un adaptador top down es un componente mecánicamente esencial en los sistemas modernos de enrollado para velas asimétricas, mientras que los adaptadores top down como categoría constituyen la columna vertebral de la tecnología de enrollado controlado iniciada en la cabeza. Al garantizar una transferencia de par progresiva y un colapso predecible de la vela, permiten una gestión más segura y eficiente de las velas de popa.

Con soluciones de ingeniería disponibles de Karver, Bamar, Harken, Ubi Maior, Selden y Facnor, los armadores pueden especificar adaptadores top down que se ajusten al plan vélico, a las características del cable antitorsión y al perfil global de cargas para un rendimiento offshore fiable.
