Sistema escotero

Sistemas de carro de escota mayor para un trimado preciso de la vela mayor

Un carro de escota mayor es uno de los sistemas de control más importantes para un trimado preciso de la vela mayor. Mientras que la escota mayor controla la tensión de la baluma, la altura de la botavara y, en cierta medida, la torsión, el carro controla la posición lateral del punto de fijación de la escota mayor. Desplazar el carro a barlovento o a sotavento cambia el ángulo de la botavara con respecto a la línea de crujía sin producir el mismo cambio directo en la tensión de la escota. Por eso los sistemas de carro de escota mayor, o Sistema escotero, se utilizan en yates de crucero de altas prestaciones, yates de regata, sportsboats y muchas embarcaciones neumáticas ligeras donde se requiere un control preciso de la potencia de la vela mayor.

Un sistema completo de carro de escota mayor normalmente consta de un raíl de carro, carro, punto de fijación de la escota mayor, roldanas de control, controles de extremo, mordazas, topes de extremo y cabos de control. Algunos sistemas utilizan un sencillo ajuste por pasador, mientras que los sistemas para cargas más altas o más orientados al rendimiento utilizan carros de bolas o de bolas recirculantes con controles de desmultiplicación múltiple. La configuración correcta depende de la embarcación, la superficie de la vela mayor, la posición de la escota mayor en la botavara y de si el sistema debe ajustarse con frecuencia bajo carga.

Cómo un carro de escota mayor controla el ángulo de la botavara y la potencia de la vela

La función principal del carro es controlar el ángulo de ataque de la vela mayor. En ceñida con poco viento, el carro puede colocarse a barlovento para acercar la botavara a la línea de crujía manteniendo una tensión adecuada de la baluma. A medida que aumenta el viento, bajar el carro a sotavento permite despotenciar la embarcación manteniendo la tensión de la escota mayor y el control de la baluma. Esto ayuda a reducir la escora excesiva y la tendencia a orzar sin abrir inmediatamente la baluma tanto como al largar solo la escota mayor.

Para los armadores con perfil técnico, esta distinción es importante: el carro es principalmente un control de posición de la botavara, mientras que la escota mayor y la trapa influyen más en la torsión y en el control vertical de la botavara.

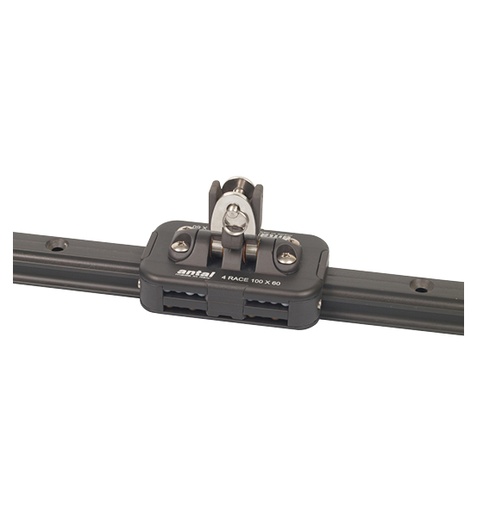

Sistemas de carro de escota mayor Antal

Cómo elegir el carro y el raíl correctos para la escota mayor

La selección correcta del carro y del raíl debe comenzar por la carga, no solo por la eslora de la embarcación. La eslora total es una guía útil, pero por sí sola no basta. Un crucero de 35 pies con escota al final de la botavara puede imponer cargas muy diferentes a las de un yate de alto rendimiento de 35 pies con una vela mayor grande y escota en la mitad de la botavara. Los sistemas con escota a media botavara normalmente generan mayores cargas en la escota mayor y en el carro porque la escota se fija más cerca del herraje de amura de la botavara, reduciendo la ventaja mecánica sobre esta. Los multicascos, los yates de gran estabilidad y las embarcaciones con velas mayores square-top potentes también requieren especial atención a la carga de trabajo y al margen de seguridad.

Al elegir entre distintos sistemas de carro de escota mayor, compruebe la carga máxima de trabajo indicada por el fabricante para el carro, el raíl y los controles de extremo. El carro debe estar dimensionado para la carga prevista de la escota mayor, y el sistema de control debe configurarse de modo que el carro pueda desplazarse cuando la vela esté cargada. Un carro de baja fricción con una desmultiplicación de control insuficiente puede seguir siendo difícil de ajustar con una racha. Por el contrario, demasiada desmultiplicación puede añadir longitud de cabo y fricción donde se requiere un movimiento rápido del carro.

Cargas admisibles y desmultiplicación de control en los sistemas de carro de escota mayor

El dimensionamiento de un sistema de carro de escota mayor debe tener en cuenta la carga de trabajo del sistema completo, no solo la del carro. La sección del raíl, los controles de extremo, las roldanas, las mordazas, la tornillería y la estructura de cubierta circundante contribuyen a la fiabilidad del sistema. Un carro con una capacidad de carga adecuada puede verse comprometido si el raíl, los topes de extremo o la tornillería están infradimensionados.

Las desmultiplicaciones de control habituales del carro incluyen configuraciones 2:1, 3:1, 4:1 y 6:1, según el tamaño de la embarcación, la carga de la escota mayor y la disposición de la bañera. Una mayor desmultiplicación reduce la fuerza necesaria para mover el carro, pero también aumenta la cantidad de cabo de control en la bañera y ralentiza el ajuste. La elección correcta depende de si el carro se ajusta ocasionalmente para un trimado de crucero o activamente durante la regata y la navegación de altas prestaciones.

Compatibilidad del carro con sistemas de raíl existentes

La compatibilidad es una de las cuestiones más importantes al sustituir componentes del carro. Los carros no son universales. El carro debe coincidir con el perfil del raíl, el ancho, la disposición de rodamientos y el rango de carga. No debe suponerse que un carro de escota mayor Harken encajará en un raíl Ronstan, Antal o Barton, aunque el ancho nominal del raíl parezca similar.

Al sustituir un carro existente, mida el ancho del raíl en la parte superior, identifique la sección del raíl, compruebe el espaciado de los orificios y busque cualquier marca de la marca o de la serie en el herraje original. Si el raíl existente está desgastado, dañado, deformado o ya no cuenta con soporte, sustituir el sistema completo de carro puede ser más fiable que montar un carro nuevo sobre un raíl antiguo.

Carros de bolas, de pasador y de bolas recirculantes

La elección entre carros de pasador, de cojinete liso, de bolas y de bolas recirculantes depende de cómo se navegue la embarcación. Los sistemas de pasador pueden ser sencillos y robustos, pero normalmente se ajustan con menos frecuencia y no son ideales donde el carro necesita moverse con facilidad bajo carga de la escota mayor.

Los carros de bolas reducen la fricción y se adaptan mejor a un trimado activo. Los sistemas de bolas recirculantes se utilizan habitualmente cuando se requiere una gran capacidad de carga y un movimiento suave en una longitud de carro compacta. En embarcaciones de crucero, la prioridad puede ser un bajo mantenimiento y un funcionamiento predecible. En embarcaciones de regata, normalmente son más importantes la baja fricción, el ajuste rápido y la ergonomía de los cabos de control.

Disposición de control y ergonomía en bañera de los sistemas de carro de escota mayor

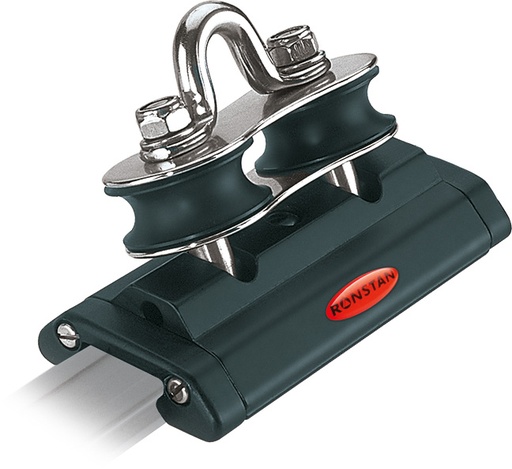

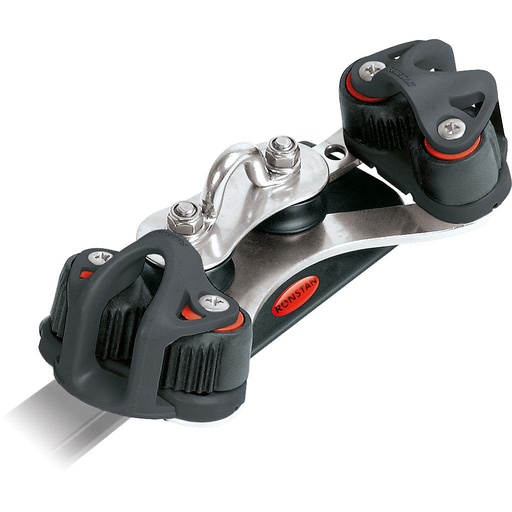

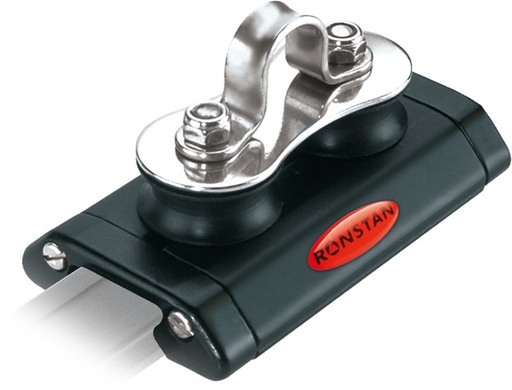

La disposición del control también importa. Algunos carros incluyen roldanas fijas o pivotantes montadas en el propio carro. Otros dependen de controles de extremo con roldanas y mordazas integradas. Las mordazas pueden montarse en los extremos del raíl, en el propio carro o reenviarse a distancia hasta la rueda o la posición del trimmer.

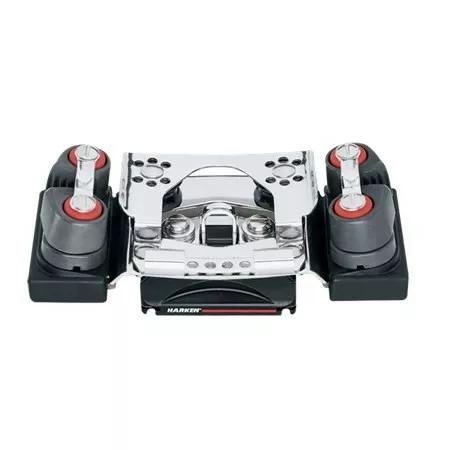

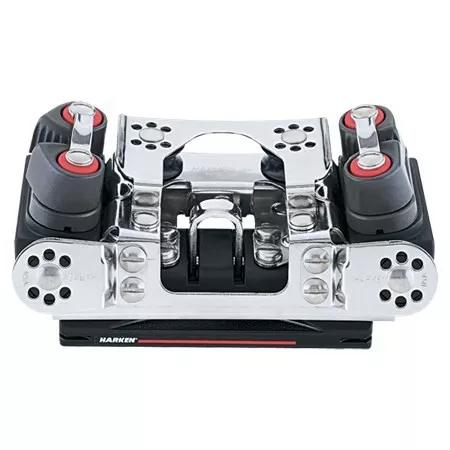

Un carro con escota a barlovento permite ajustar el cabo de control desde el lado de barlovento, lo que puede ser útil en embarcaciones de regata y yates gobernados con tripulación reducida donde el trimmer trabaja desde la banda alta. En yates más grandes, los controles del carro pueden reenviarse bajo cubierta o hacia popa hasta una posición central de trimado para mantener la bañera más despejada y reducir el riesgo de tropiezos.

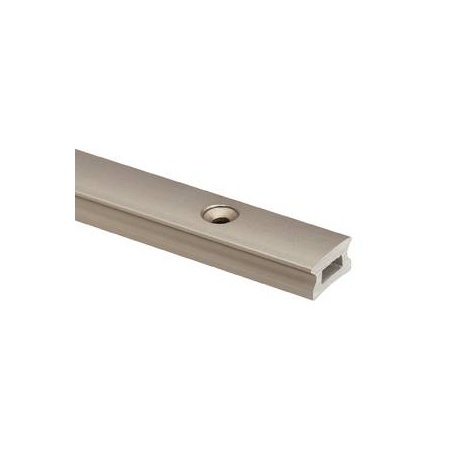

Opciones de raíles rectos y curvos para carro de escota mayor

También debe considerarse la geometría del raíl. El raíl recto para carro es habitual, pero algunas instalaciones en bañera o sobre la carroza requieren un raíl curvo. No todos los carros están diseñados para funcionar sobre una sección curva, y debe comprobarse el radio mínimo de curvatura antes de especificar el sistema.

El raíl también debe estar correctamente soportado y fijado a una estructura capaz de soportar las cargas verticales y laterales de la escota mayor. Los topes de extremo y los controles de extremo son componentes críticos para la seguridad; no son simples accesorios. Un tope de extremo averiado o una fijación infradimensionada pueden permitir que el carro salga del raíl bajo carga.

Mantenimiento y resolución de problemas en sistemas de carro de escota mayor

Para el mantenimiento, los sistemas de carro de escota mayor deben enjuagarse regularmente con agua dulce, especialmente después de navegar en agua salada. Evite utilizar grasa o aceite salvo que lo especifique el fabricante, ya que los lubricantes pueden atraer suciedad y cristales abrasivos de sal a la pista de los rodamientos. Inspeccione los cabos de control, las roldanas, las mordazas, la tornillería, los puntos de fijación del raíl y los rodamientos del carro como parte de las comprobaciones rutinarias del herraje de cubierta.

Si el carro es difícil de mover bajo carga, la causa puede ser contaminación, rodamientos desgastados, roldanas dañadas, ángulo de reenvío incorrecto, desmultiplicación insuficiente o un sistema infradimensionado. Un carro que solo se mueve libremente cuando está descargado puede indicar que el carro, el sistema de desmultiplicación o la disposición de rodamientos no son adecuados para la carga de trabajo real.

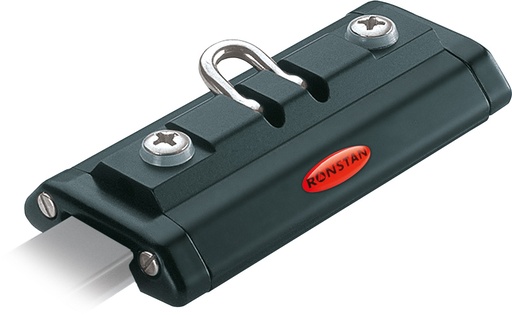

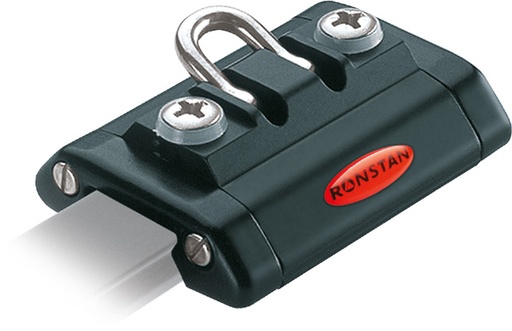

Sistemas de carro de escota mayor Ronstan

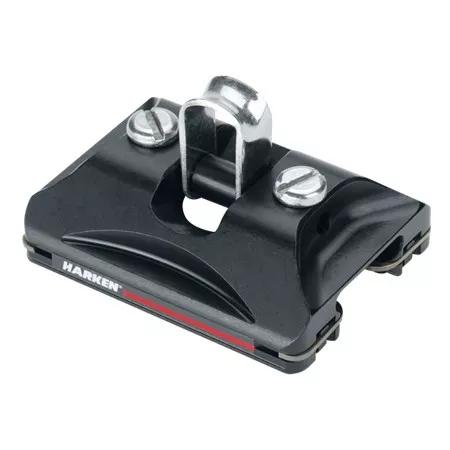

Sistemas de carro de escota mayor de Antal, Barton, Harken y Ronstan

Upffront ofrece una gama de sistemas de carro de escota mayor y componentes de carro de Antal, Barton, Harken y Ronstan, que cubren aplicaciones para embarcaciones pequeñas, crucero y mayores cargas. La elección correcta depende del raíl existente, la carga de trabajo requerida, la geometría de la escota mayor, la disposición de la bañera y el uso activo que vaya a darse al carro.

Si va a sustituir un solo componente, confirme la compatibilidad del raíl antes de hacer el pedido. Si va a mejorar el sistema, comience con el cálculo de cargas y la disposición del control, y luego seleccione el carro, el raíl y los controles de extremo adecuados como un sistema de trabajo completo.

Preguntas frecuentes sobre sistemas de carro de escota mayor

¿Cómo elijo el sistema correcto de carro de escota mayor?

Elija un sistema de carro de escota mayor en función de la superficie de la vela mayor, el punto de fijación de la escota mayor, la estabilidad de la embarcación, la ubicación del raíl, la carga de trabajo y la disposición del control. La eslora de la embarcación es útil como guía inicial, pero no debe ser el único factor de dimensionamiento. La escota a media botavara, las velas mayores grandes, los multicascos y los yates de gran estabilidad suelen requerir carros para mayores cargas y sistemas de raíl más robustos.

¿Encajará un carro nuevo en mi raíl actual?

Solo si el carro coincide exactamente con el perfil del raíl, el ancho y la serie del fabricante. Normalmente los carros son específicos para cada raíl, por lo que no debe suponerse que un carro de una marca encajará en el raíl de otra marca. Mida el raíl con cuidado e identifique el sistema existente antes de sustituir solo el carro.

¿Cuál es la diferencia entre el carro y la escota mayor?

La escota mayor controla la tensión de la baluma, la altura de la botavara y la torsión. El carro controla la posición lateral del punto de fijación de la escota mayor, permitiendo ajustar el ángulo de la botavara sin el mismo cambio directo en la tensión de la escota. Ambos controles trabajan juntos para un trimado preciso de la vela mayor.

¿Qué relación de desmultiplicación necesito para los controles del carro?

Las embarcaciones más pequeñas pueden usar controles sencillos 2:1 o 3:1, mientras que los yates más grandes o los sistemas de mayor carga pueden requerir una desmultiplicación 4:1 o 6:1. Una mayor desmultiplicación reduce la carga en el cabo de control, pero aumenta el recorrido del cabo y la complejidad del sistema. La mejor opción depende de la carga del carro y de la rapidez con la que deba ajustarse.

¿Debo sustituir el sistema completo de carro o solo el carro?

Sustituya solo el carro si el raíl está en buen estado, correctamente identificado y es compatible con el carro nuevo. Sustituya el sistema completo si el raíl está desgastado, dañado, obsoleto, mal dimensionado o si está actualizando a una configuración de carro para mayor carga o menor fricción.
