Stoppers y desviadrizas

Los stoppers y desviadrizas son los herrajes de cubierta que desvían, retienen y liberan los cabos reenviados a popa desde el palo. Las desviadrizas y guías los desvían, los stoppers y mordazas los retienen para que un solo winche sirva a varios, las mordazas de leva sujetan los cabos más ligeros, y los pasacabos de cubierta llevan los cabos bajo cubierta. Elige según el diámetro del cabo, la carga y la disposición de cubierta. Leer más...

  • Stopper

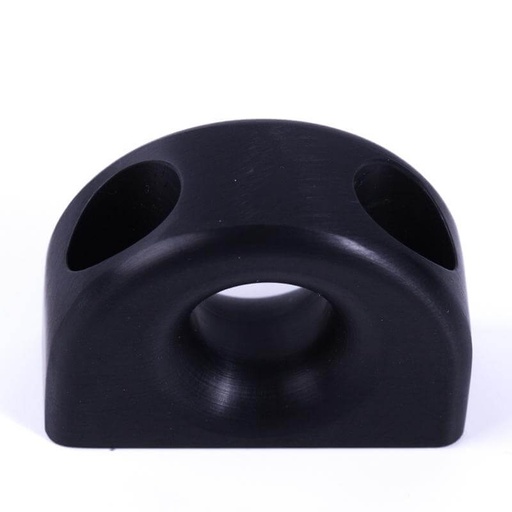

  • Pasacabos y organizadores para barco
  • Mordazas y cornamusas

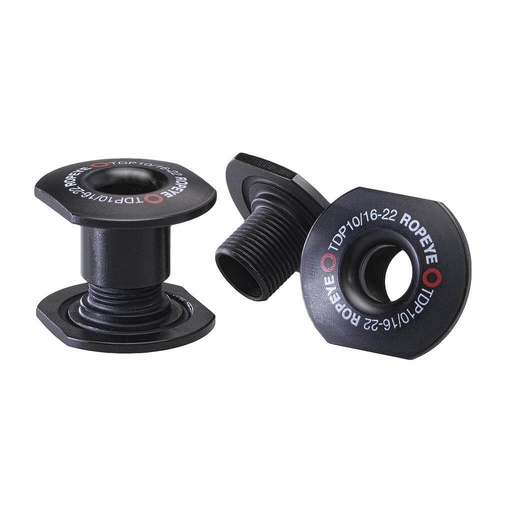

  • Casquillos pasacubierta
  • Mordazas automaticas

Qué hacen los stoppers y desviadrizas en un velero

En un barco con cabos reenviados a popa, las drizas, los cabos de rizos y los cabos de control van desde la base del palo, a través de motones de reenvío, hasta una desviadriza, que los dirige hacia popa sobre la cabina. Cada cabo pasa después por un stopper o mordaza y llega al winche. El stopper retiene el cabo una vez tensado, de modo que el winche queda libre para el siguiente: una batería de tres stoppers permite que un winche sirva a tres cabos. La guía de Barton sobre reenviar cabos a popa indica la geometría: la desviadriza se sitúa donde divide el ángulo entre los motones de la base del palo y el stopper, el stopper se monta al menos a 200 mm del winche, y el cabo debe llegar al winche con un ángulo inferior a 10°, o será necesaria una cuña.


¿Stopper, mordaza, mordaza de leva o desviadriza?

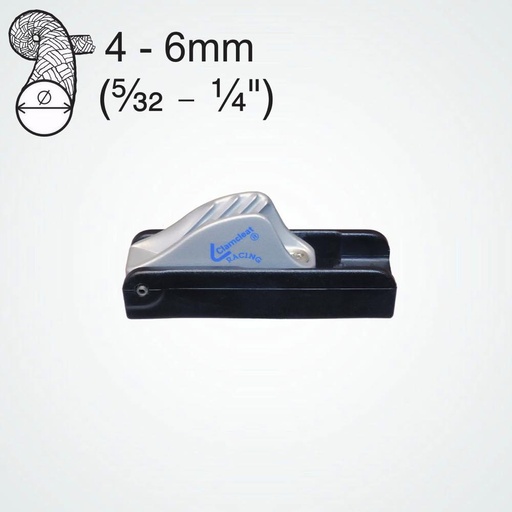

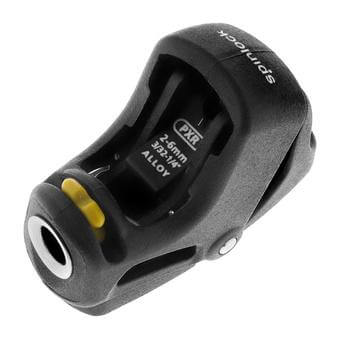

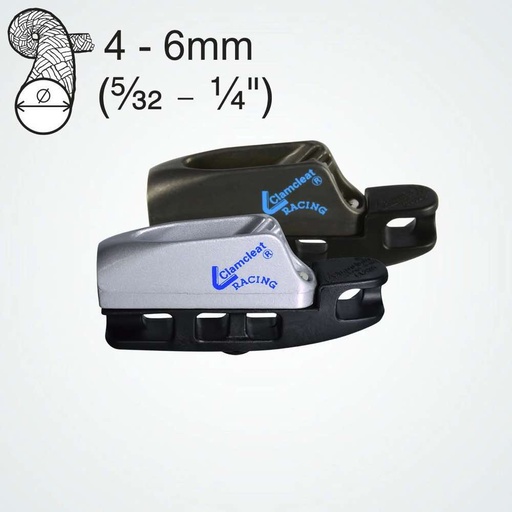

Los términos se solapan, así que conviene separarlos por lo que hacen bajo carga. Un stopper (también llamado stopper de driza) retiene un cabo cargado y puede abrirse para lascarlo de forma controlada. Una mordaza es para cabos más estáticos y de alta carga: en la mayoría de instalaciones la carga se recupera en el winche antes de abrir la mordaza. Una mordaza de leva retiene cargas menores y se libera a mano. Una desviadriza o guía no retiene nada; solo cambia la dirección del cabo, y cada giro añade fricción.


Dimensionar stoppers y desviadrizas según el diámetro del cabo

Todo stopper y mordaza tiene un rango de trabajo de cabo, y el cabo debe estar dentro de él. Los nuestros cubren cabos desde unos pocos milímetros hasta 22 mm, y la mayoría están hechos para cabos de hasta 10, 12 o 14 mm. Mide el cabo tal como está ahora: las camisas viejas se aplanan y se pulen, y un cabo en el extremo inferior del rango es la causa habitual de una driza que patina. Usa el filtro de diámetro máximo de cabo de 14 mm como punto de partida para drizas en un barco de unos 40 pies, y ajusta la roldana de la desviadriza al mismo cabo.


Carga: SWL y capacidad de retención

Los valores de SWL (carga de trabajo segura) de nuestros stoppers, mordazas y desviadrizas van desde 50 kg hasta más de 11 toneladas. Elige según la carga del cabo, no según la eslora del barco: una driza mayor o una driza 2:1 soporta mucho más que un cabo de rizos del mismo diámetro. Cuando un cabo rara vez se lasca bajo carga, una mordaza ofrece más retención para su tamaño; cuando se ajusta a menudo, usa un stopper. Para camisas de alto módulo, comprueba que el stopper esté homologado para ellas por su fabricante.


Montaje y número de cabos

Los stoppers vienen como unidades individuales o en baterías de dos a cuatro sobre una misma base. La mayoría de los nuestros se montan en vertical sobre la cabina; algunas desviadrizas se montan de lado, a babor o estribor, contra una brazola. Un clutch organizer combina una desviadriza con una fila de stoppers para que el cabo entre recto en cada uno. Al mezclar marcas, comprueba que la altura de salida del cabo de la desviadriza coincida con la altura de entrada del stopper, dato que algunos fabricantes indican.


clutches and organisers

Batería de stoppers y clutch organizer Antal sobre la cabina


Gamas y marcas

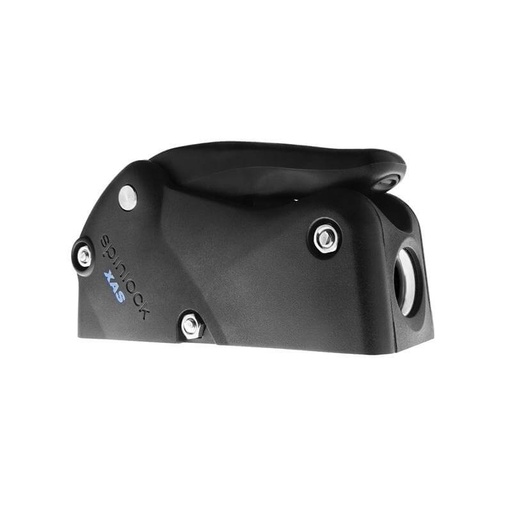

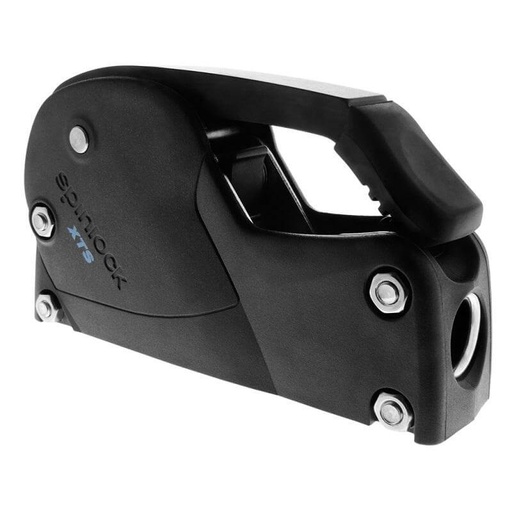

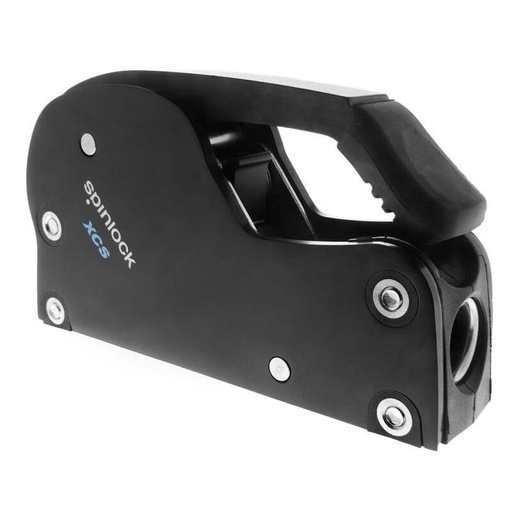

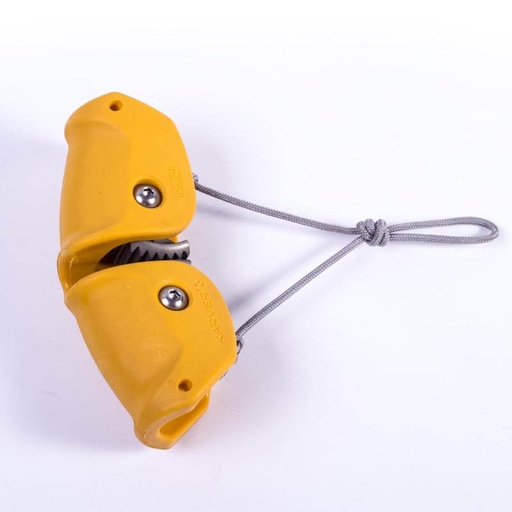

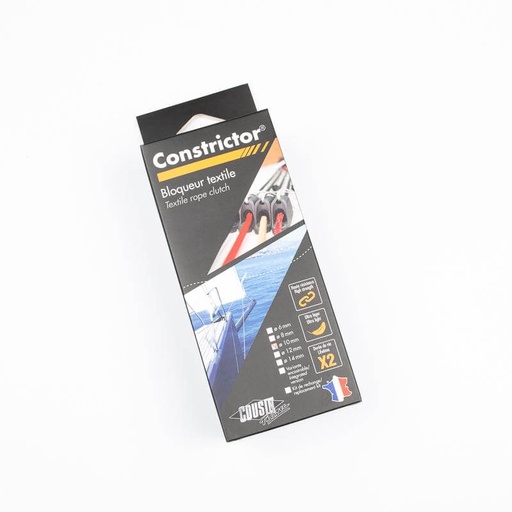

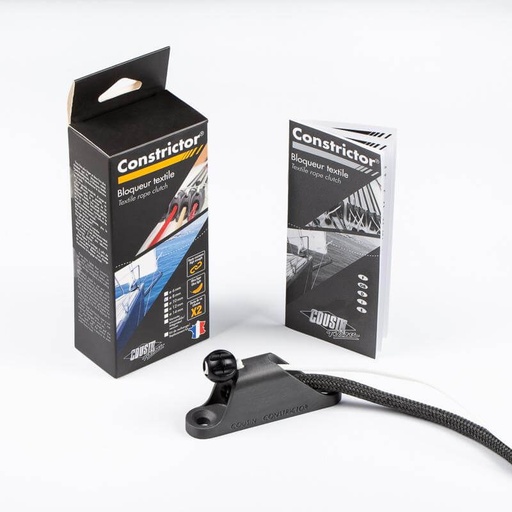

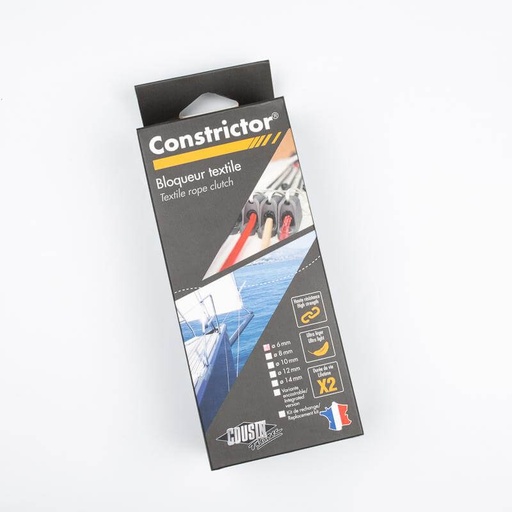

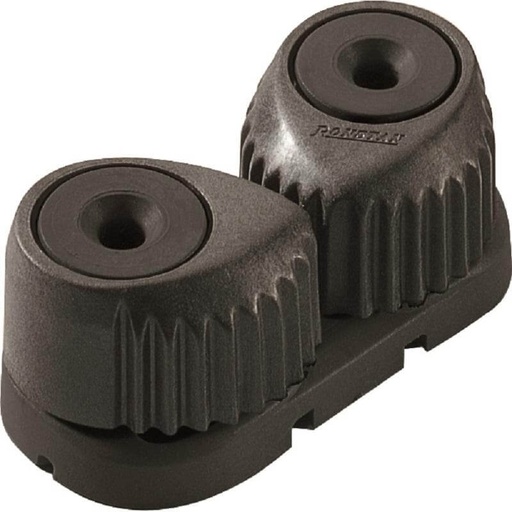

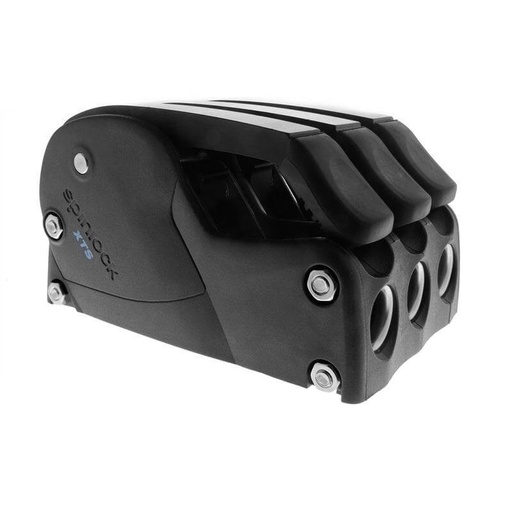

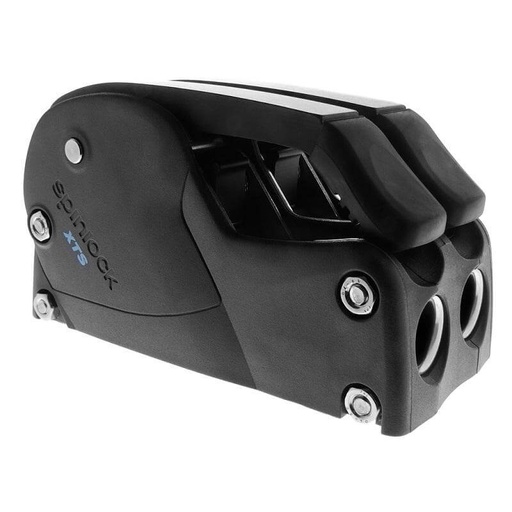

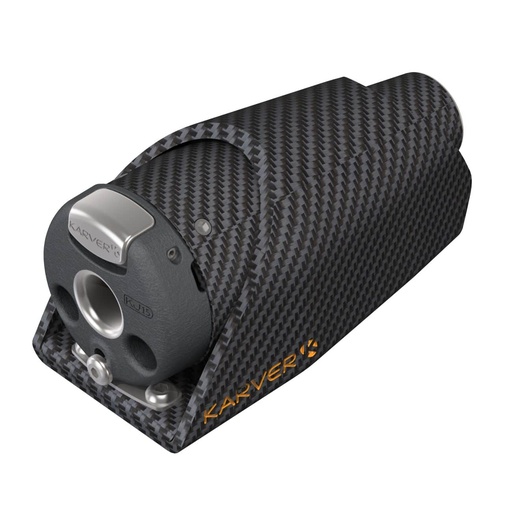

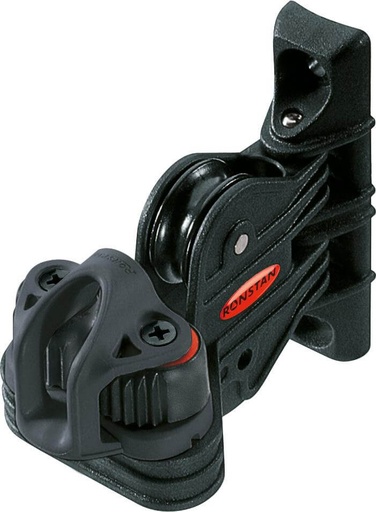

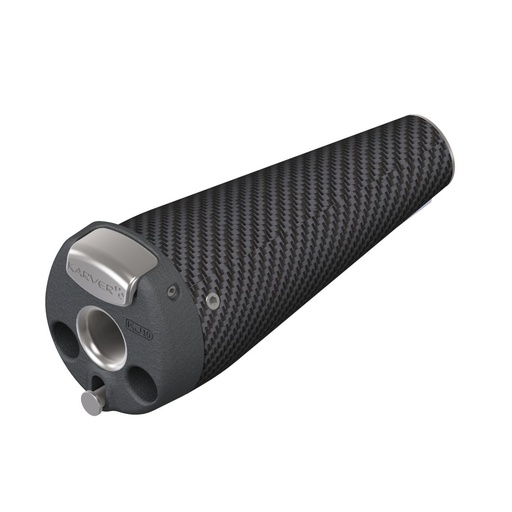

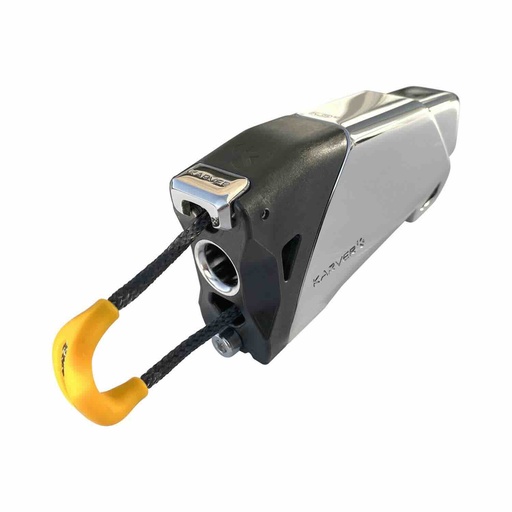

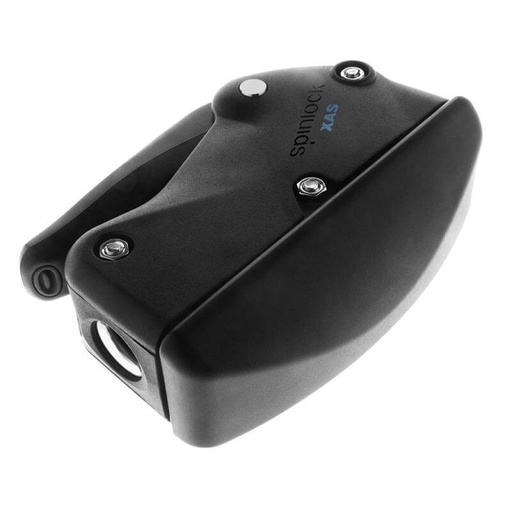

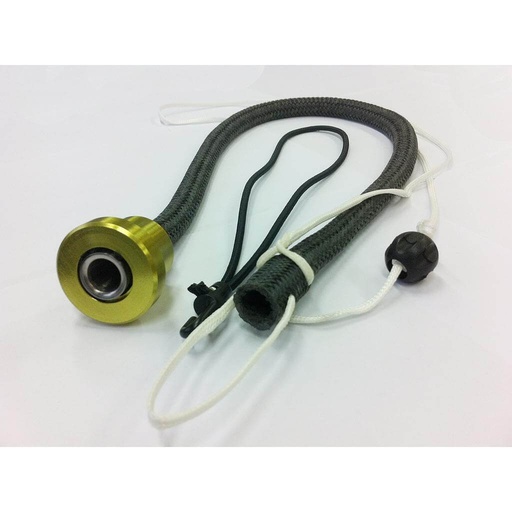

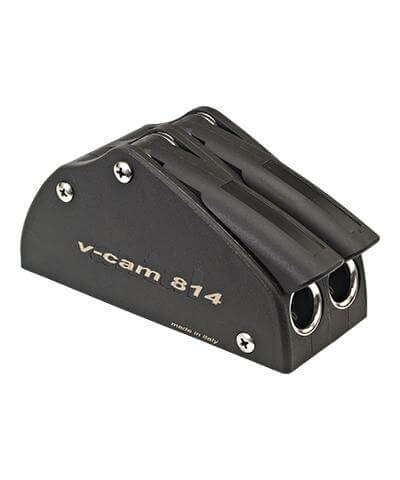

Spinlock fabrica stoppers, mordazas y desviadrizas de cubierta; mira los stoppers Spinlock XAS para drizas de crucero y los stoppers Spinlock XTS para cargas mayores. Antal fabrica los stoppers V-Cam, el DV Jammer y las gamas Deck Organizer y Antal Clutch Organizer. Karver fabrica las mordazas Karver KJ para barcos de regata. Las mordazas y herrajes de cubierta Ronstan, los pasacabos Harken Gizmo y las mordazas, guías y pasacabos de cubierta de Allen Brothers cubren los herrajes más pequeños. El stopper textil Cousin Constrictor retiene el cabo con una funda trenzada en lugar de una leva. Para cabos que atraviesan la cubierta, mira los pasacabos de cubierta y las guías y desviadrizas.


Repuestos para stoppers y desviadrizas

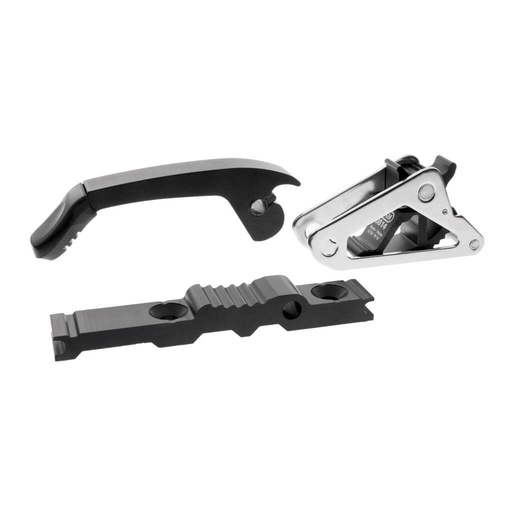

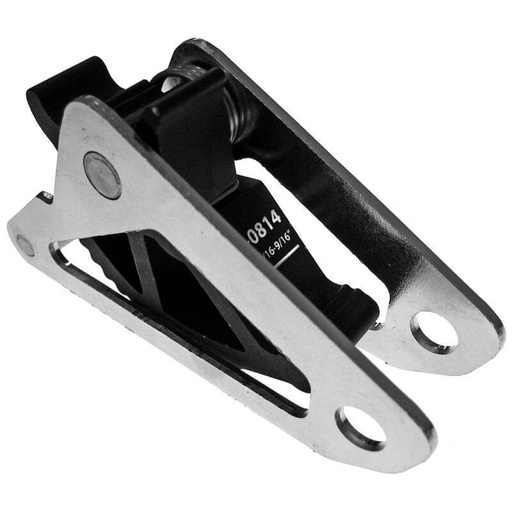

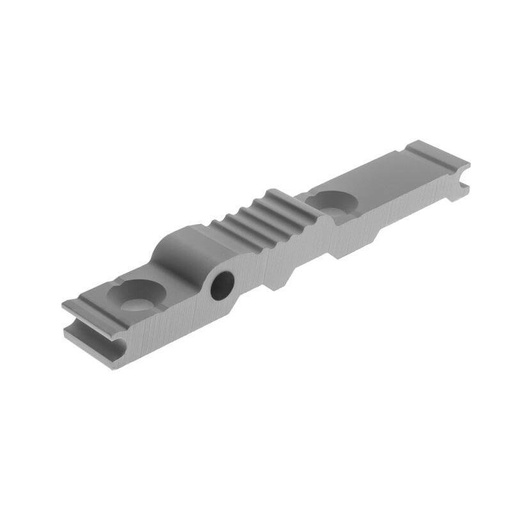

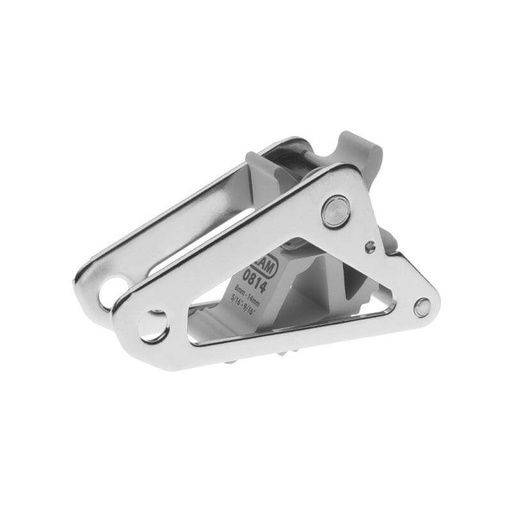

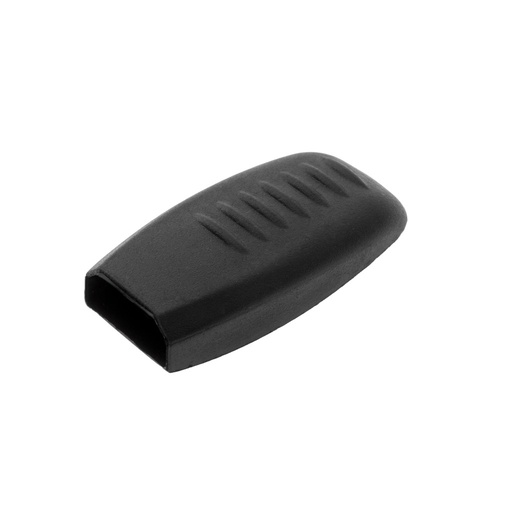

Los stoppers se desgastan en la leva o la mordida, y una leva gastada deja que el cabo se escape. Antes de sustituir un stopper completo, revisa los repuestos de stoppers: levas, bases, manetas, tapas y kits de reparación para las gamas principales. Al sustituir un stopper por otro de distinta marca, compara la separación de los agujeros de fijación; un patrón diferente implica nuevos agujeros o una placa adaptadora. Para una guía más amplia, lee nuestra guía de desviadrizas Antal.


Preguntas frecuentes sobre stoppers y desviadrizas

Stopper o mordaza: ¿cuál necesito?

Un stopper, si necesitas lascar el cabo bajo carga, como ocurre con la mayoría de drizas y cabos de rizos en un barco de crucero. Una mordaza, si el cabo se ajusta y se deja fijo, y el winche recupera la carga antes de liberarla.


¿A qué distancia del winche debe estar un stopper?

Barton recomienda al menos 200 mm, con el cabo llegando al winche a menos de 10°. Una distancia menor o un ángulo más pronunciado provoca vueltas montadas y desgaste.


¿Puedo mezclar marcas de stoppers y desviadrizas?

Sí, siempre que cada uno esté dimensionado para el cabo y este vaya recto desde la desviadriza hasta el stopper. Comprueba las alturas de paso del cabo cuando los fabricantes las indiquen.


¿Por qué patina mi driza en el stopper?

Normalmente por una leva gastada, un cabo que se ha vuelto más fino o más duro que el rango del stopper, o una camisa que la leva no puede agarrar. Sustituye la leva o monta un stopper dimensionado para el cabo tal como está ahora.
