Snap shackle

En esta categoría ofrecemos una gama completa de mosquetón rápido de alta calidad, diseñados para facilitar el uso y ofrecer un rendimiento fiable en aplicaciones de vela. Los snap shackles son componentes críticos de jarcia que permiten conexiones de liberación rápida, seguras y controladas en sistemas de jarcia de labor. Se utilizan ampliamente allí donde se requiere una maniobra rápida y una fijación repetible. Nuestra selección incluye fabricantes consolidados como Tylaska, Wichard y Ronstan, conocidos por sus estándares de ingeniería constantes y su herraje con cargas nominales.

Características principales y función técnica de los snap shackles

Un snap shackle es un conector mecánico de liberación rápida que utiliza una mordaza con muelle para enganchar y asegurar un herraje como una anilla, un lazo de cabo o un punto de fijación de la vela. A diferencia de los grilletes convencionales, los snap shackles están diseñados para una maniobra rápida con una sola mano, algo especialmente relevante en condiciones de navegación dinámicas.

El mecanismo de apertura suele consistir en un pasador de tracción (gatillo) o en un sistema de pulsador. Los diseños accionados por gatillo permiten la apertura remota mediante un cabo fiador, lo que los hace adecuados para aplicaciones como sistemas de spinnaker o líneas de control en las que el grillete puede estar sometido a carga parcial.

Es importante aclarar una idea errónea habitual:

no todos los snap shackles pueden abrirse con seguridad bajo carga. La capacidad de apertura depende del diseño, de la dirección de la carga y de la fricción dentro del mecanismo. Las aplicaciones de alta carga requieren sistemas de gatillo adecuadamente diseñados, e incluso entonces la apertura a plena carga puede ser limitada.

La mayoría de los snap shackles se fabrican en acero inoxidable 316 de calidad marina, lo que proporciona buena resistencia a la corrosión y resistencia mecánica en entornos offshore. Sin embargo, el muelle interno y el émbolo siguen siendo componentes de desgaste y requieren inspección periódica.

Tipos de snap shackles

Los snap shackles se definen principalmente por su interfaz de fijación (asa o pasador tipo clevis), su movimiento (fijo o giratorio) y su mecanismo de apertura (gatillo o émbolo). Seleccionar la configuración correcta depende de cómo se integra el grillete en el sistema de jarcia y de si se requiere rotación o apertura controlada.

Snap shackles con asa (fijación a cabo)

Los snap shackles con asa están diseñados para la fijación directa a cabo o a elementos textiles, lo que los hace adecuados para escotas, líneas de control y sistemas regulables donde se requiere flexibilidad.

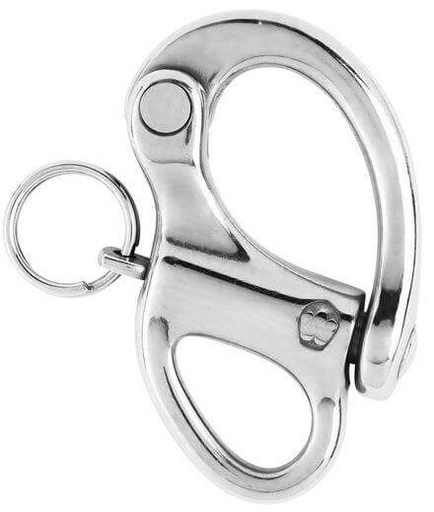

- Snap shackles con asa fija proporcionan una conexión estable y sin rotación. Normalmente se utilizan donde la alineación de la línea está controlada y la torsión no es un problema.

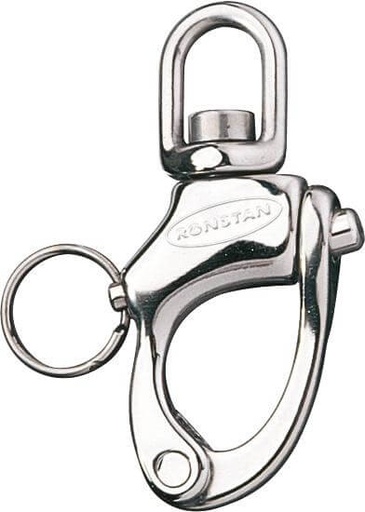

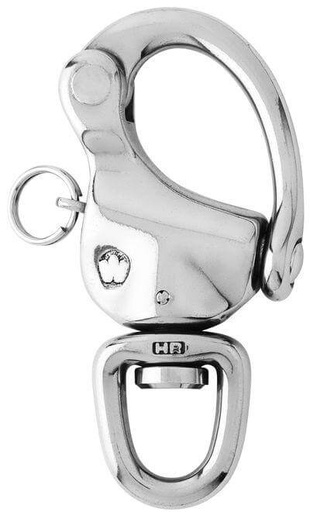

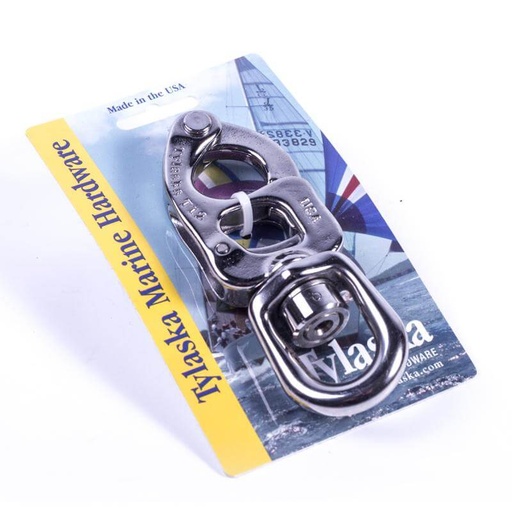

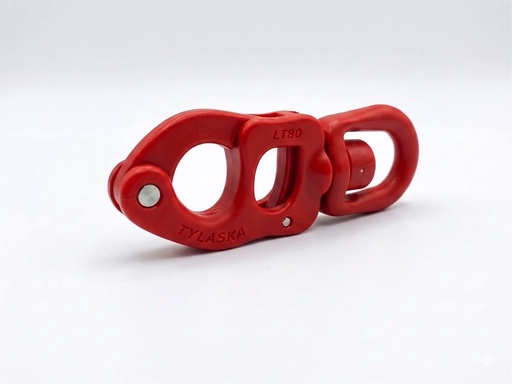

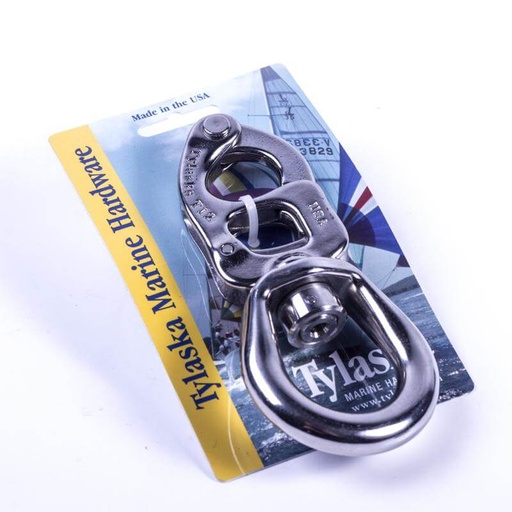

- Snap shackle pequeño con asa giratoria y grande incorporan un ojo giratorio para evitar la carga torsional y la torsión del cabo. Se utilizan ampliamente en escotas de spinnaker y sistemas de trimado donde el ángulo de tiro cambia dinámicamente.

La elección entre variantes pequeñas y grandes debe basarse en los requisitos de carga y el diámetro del cabo, no solo en el tamaño físico.

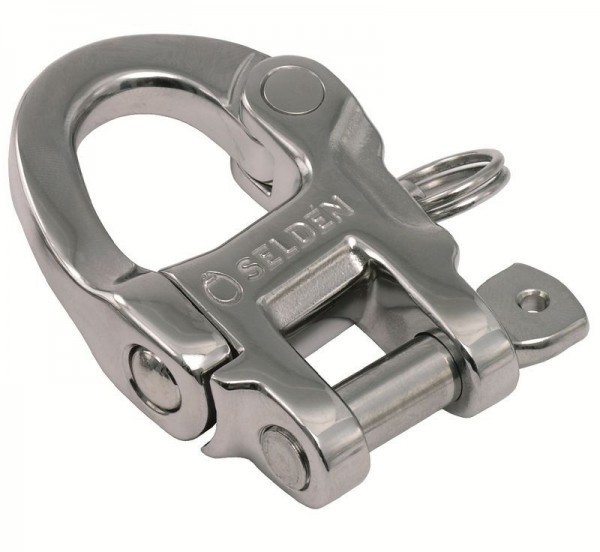

Snap shackles con pasador clevis (fijación a herraje)

Los snap shackles con clevis utilizan una conexión mediante pasador desmontable, lo que permite su integración con herrajes de cubierta, bloques, tangones o sistemas articulados donde se requiere una interfaz mecánica más definida.

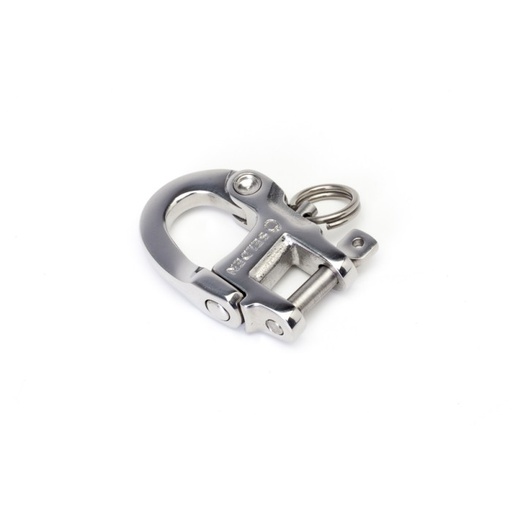

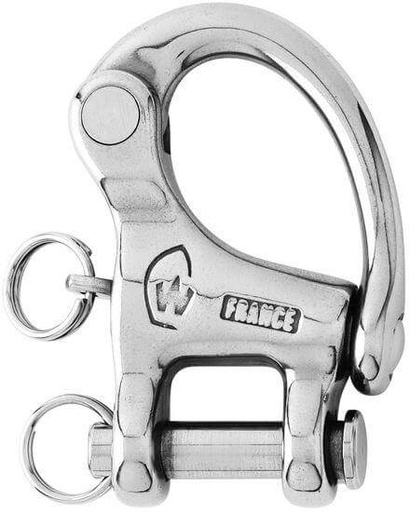

- Snap shackles con asa fija y pasador clevis proporcionan una fijación segura y sin rotación, adecuada para aplicaciones donde el grillete permanece alineado bajo carga.

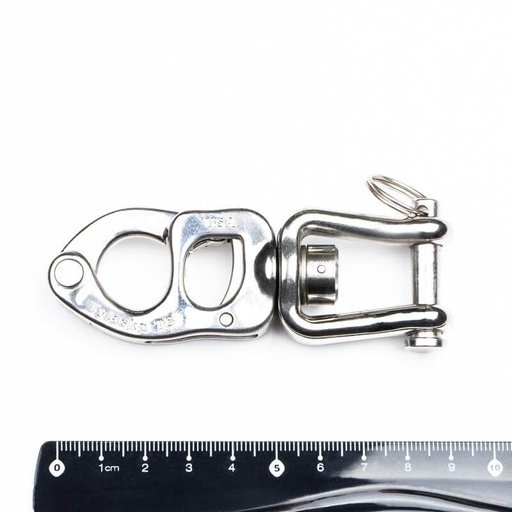

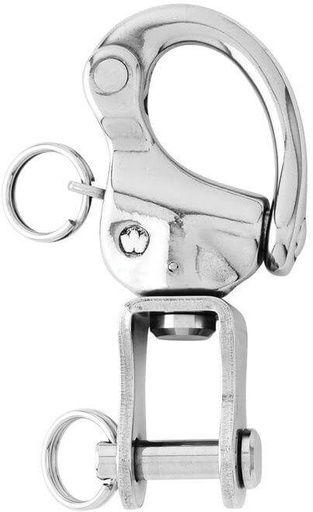

- Snap shackles giratorios con asa y pasador clevis permiten la rotación entre el punto de fijación y la carga de trabajo, reduciendo las cargas laterales y mejorando la alineación en sistemas dinámicos.

Estas configuraciones se utilizan habitualmente cuando se prefieren conexiones herraje-herraje en lugar de fijación a cabo, especialmente en disposiciones de jarcia más estructuradas o con mayores cargas.

Mecanismo de snap shackle con gatillo

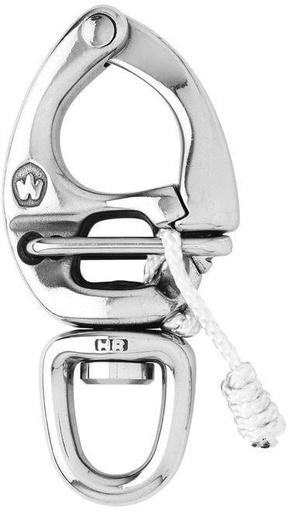

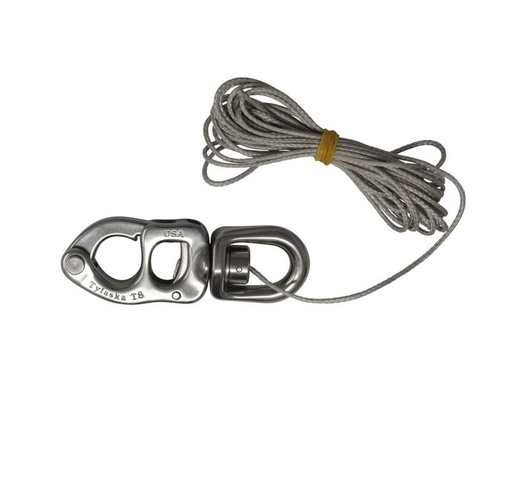

Los snap shackles con gatillo funcionan mediante un sistema de émbolo accionado por fiador, en el que la apertura del grillete se consigue tirando de un cabo de disparo (lanyard) unido al pasador interno de liberación. Cuando se tira del fiador, el émbolo con muelle se retrae, permitiendo que la mordaza se abra y libere la carga. Este mecanismo permite una maniobra remota o a mayor distancia, especialmente útil en aplicaciones como escotas de spinnaker, brazos o sistemas de control donde el acceso directo al grillete puede ser difícil. La capacidad de abrir bajo carga depende del diseño específico y de la alineación de la carga, ya que la fricción dentro del mecanismo aumenta con la carga. Este mecanismo es utilizado por la mayoría de los mosqueton rapido orientados al rendimiento, incluidos los diseños de Tylaska, Wichard y Ronstan.

La selección del tipo correcto depende de los requisitos de movimiento, de la dirección de la carga y de si se necesita una apertura controlada.

Cargas nominales y consideraciones de seguridad

Elegir el snap shackle correcto requiere prestar atención a la carga de trabajo segura (SWL) más que a la carga de rotura. Los sistemas de vela están sometidos a cargas dinámicas y de choque, especialmente en escotas, drizas y configuraciones de navegación a favor del viento.

Aspectos clave:

- Dimensione siempre en función de la carga máxima de trabajo prevista con un margen de seguridad

- Evite usar snap shackles en jarcia firme o en trayectorias de carga estructural

- Tenga en cuenta que las cargas laterales y la desalineación reducen la resistencia efectiva

Una pregunta frecuente es: ¿qué tamaño de snap shackle debo usar?

La respuesta depende de la carga de la línea, no solo del diámetro del cabo, y debe estar alineada con las cargas nominales de los bloques y del sistema.

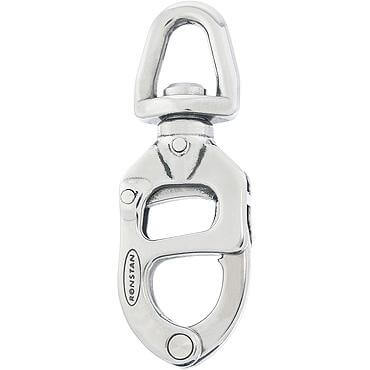

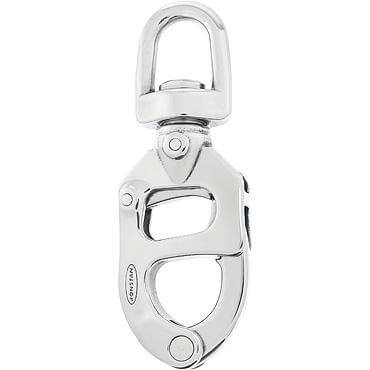

Ronstan Triggersnap Shackle

Aplicaciones en drizas, escotas de spinnaker y sistemas de control

Los snap shackles se utilizan ampliamente donde la rapidez y la eficiencia operativa son críticas:

Drizas de proa

Permiten cambios de vela más rápidos, especialmente para velas de proa y velas de portantes. Sin embargo, en drizas cargadas de forma permanente, es necesario considerar cuidadosamente la carga y el comportamiento de apertura.

Escotas y brazos de spinnaker

Una de las aplicaciones más comunes. Los snap shackles permiten una conexión y desconexión rápidas durante izadas, trasluchadas y arriadas. Las versiones giratorias ayudan a evitar la torsión en sistemas cargados.

Líneas de control y barber haulers

Se utilizan cuando se requieren posiciones de tiro ajustables y el herraje debe reconfigurarse rápidamente.

Sistemas de enrollado y cunningham de escota

Proporcionan conexiones desmontables prácticas en sistemas que requieren ajuste o desmontaje periódico.

Snap shackles vs soft shackles

Una comparación habitual es entre snap shackles y soft shackles:

- Los snap shackles ofrecen apertura mecánica rápida y facilidad de manejo, especialmente durante transiciones de carga

- Soft shackles ofrecen reducción de peso y flexibilidad, pero carecen de apertura mecánica instantánea

La elección depende de la aplicación, y los snap shackles siguen siendo la opción preferida cuando se requiere desconexión controlada y repetibilidad.

Durabilidad, mantenimiento y fiabilidad de los snap shackles

Aunque la construcción en acero inoxidable ofrece una gran resistencia a la corrosión, los snap shackles requieren mantenimiento regular para garantizar un funcionamiento fiable:

- Aclárelo con agua dulce después de usarlo en agua salada

- Lubrique periódicamente el muelle y el mecanismo de gatillo

- Inspeccione el desgaste en la mordaza, el pasador y el sistema de apertura

- Compruebe que el grillete cierra completamente y no se atasca con carga ligera

Un problema habitual es el bloqueo bajo carga o por contaminación, lo que refuerza la importancia del mantenimiento y de una especificación correcta.

Resumen de marcas de snap shackles y diferencias de ingeniería

Los distintos fabricantes abordan el diseño del snap shackle con prioridades diferentes:

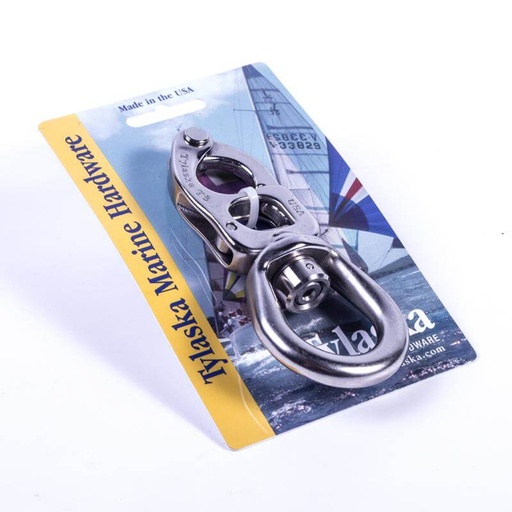

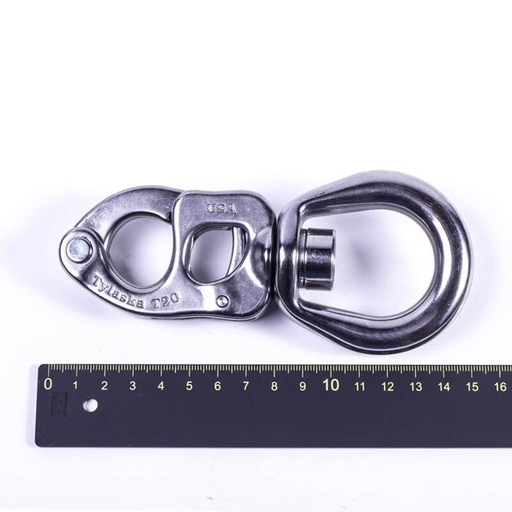

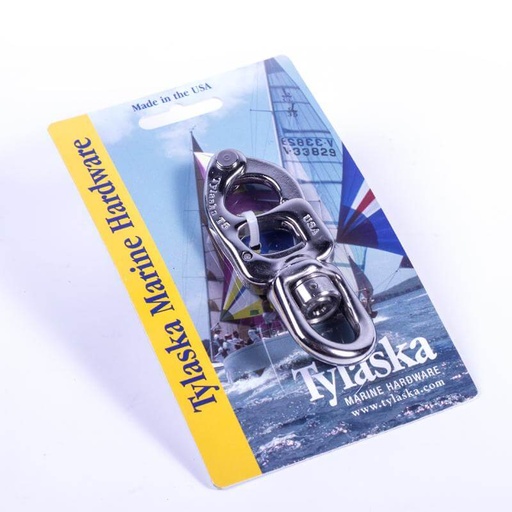

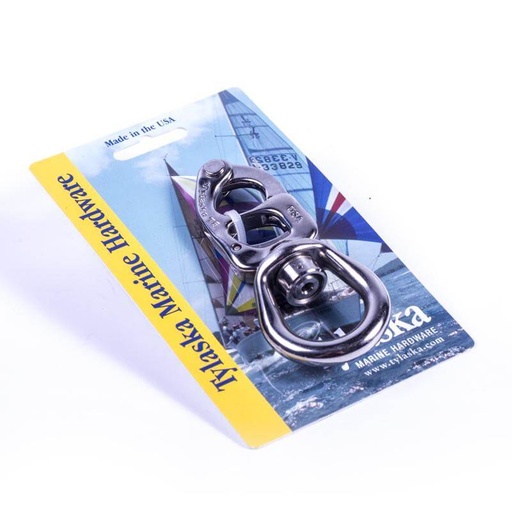

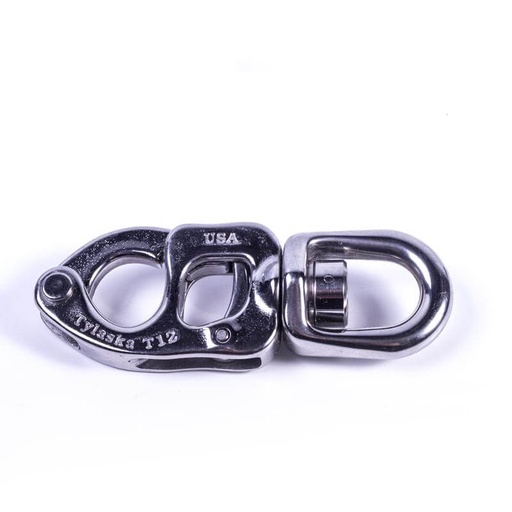

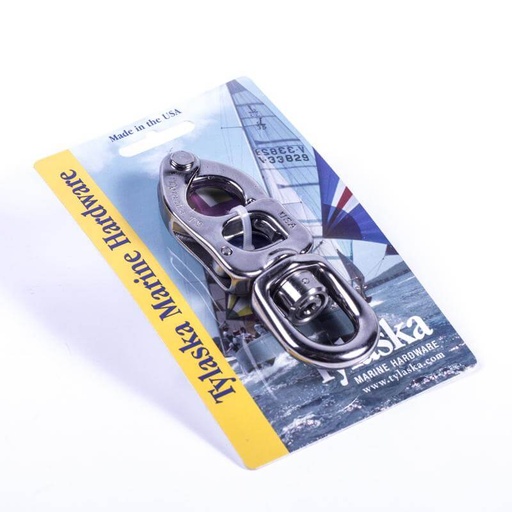

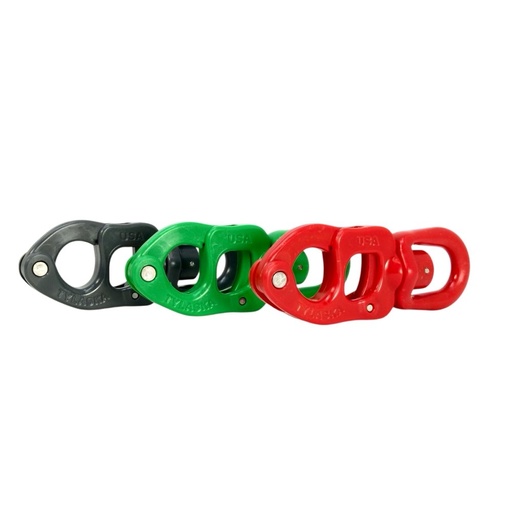

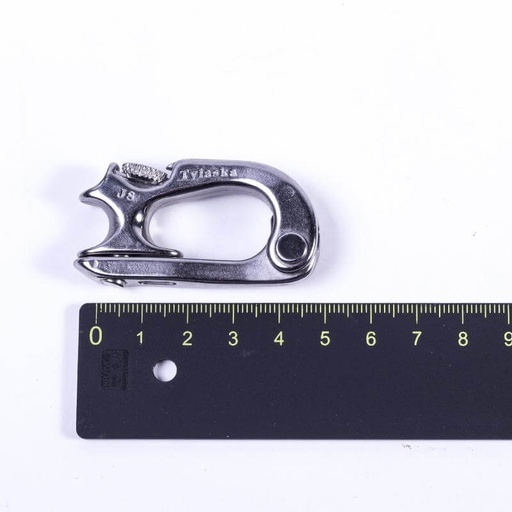

- Snap shackles Tylaska: Conocidos por sus diseños accionados por gatillo optimizados para aplicaciones de mayor carga y apertura controlada

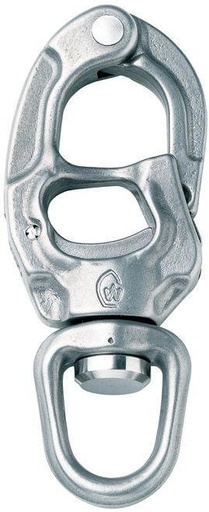

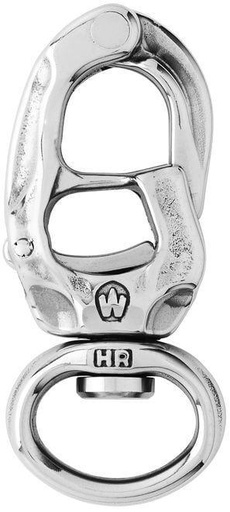

- Snap shackles Wichard: Construcción en acero inoxidable forjado con control de calidad constante y amplia gama de aplicaciones

- Snap shackles Ronstan: Amplia gama de productos para crucero y uso de alto rendimiento

La selección debe basarse en el diseño mecánico, el sistema de apertura y la carga nominal, no solo en la marca.

Conclusión sobre los snap shackles

Los snap shackles son un componente esencial en los sistemas de vela modernos, ya que permiten una gestión eficiente de la jarcia y una rápida reconfiguración de líneas cargadas. La elección correcta depende de comprender los requisitos de carga, el comportamiento de apertura y el contexto de aplicación. Cuando se especifican y mantienen correctamente, proporcionan una solución fiable para drizas, escotas y sistemas de control donde la rapidez y la seguridad son críticas.
