Boîtes à réas de pont

Boites à réas de pont pour une gestion efficace des manœuvres courantes

Sur la plupart des voiliers modernes, davantage de manœuvres courantes sont renvoyées vers l’arrière que sur les anciens plans de pont. Drisses de grand-voile, drisses de foc, bosses de ris, commandes de hale-bas, systèmes de Cunningham, bordures et commandes d’enrouleur doivent souvent passer du pied de mât, à travers le rouf, puis dans des bloqueurs ou coinceurs avant d’atteindre un winch. Les boites à réas de pont sont l’accastillage qui permet ce cheminement sans que les bouts ne se croisent, raguent ou travaillent sous de mauvais angles.

La fonction de base d’une boite à réas de pont est simple : elle change la direction d’un cordage tout en gardant la ligne sous contrôle. Le détail technique réside dans l’efficacité avec laquelle elle le fait. Chaque renvoi dans un système de cordage sous charge ajoute du frottement. Si le diamètre du réa est trop faible, si l’angle de passage est trop prononcé ou si l’organiseur est mal aligné avec le bloqueur, le résultat est une charge plus élevée au winch, davantage d’usure sur la gaine du cordage et des manœuvres plus lourdes dans le cockpit.

C’est pourquoi le choix des boites à réas de pont ne doit pas se faire uniquement en fonction du nombre de réas. Le diamètre du cordage, la charge de travail attendue, le type de roulement, la hauteur de montage, l’implantation des fixations et l’alignement avec la rangée de bloqueurs ont tous leur importance. Une bonne installation doit créer un chemin de charge fluide depuis le réa de pied de mât jusqu’à l’organiseur, de l’organiseur au bloqueur, puis du bloqueur au winch.

Boite à réas de pont Spinlock

Choisir la bonne boite à réas de pont

La première question est de savoir combien de manœuvres doivent être renvoyées vers l’arrière. Les boites à réas de pont sont généralement disponibles en versions à 2, 3, 4, 5 et 6 réas, selon les marques et les gammes. Une boite à réas de pont à deux réas peut suffire pour une configuration simple avec drisse et bosse de ris, tandis qu’un voilier de croisière avec plusieurs lignes de ris et des systèmes de contrôle supplémentaires peut nécessiter quatre réas ou plus par côté.

Lorsque l’espace sur le pont est limité, les organiseurs empilables peuvent être utiles. L’empilage permet de faire passer davantage de manœuvres dans une emprise générale identique, même si l’angle vertical d’entrée vers les réas supérieurs doit toujours être vérifié. Une mauvaise géométrie d’empilage peut introduire du frottement ou des efforts latéraux si les lignes n’entrent pas proprement dans les réas.

Le diamètre du cordage est une autre caractéristique essentielle. L’organiseur doit accepter le plus gros cordage du système, et pas seulement le diamètre moyen. Par exemple, une drisse ou une bosse de ris peut exiger un réa plus grand et une charge admissible plus élevée qu’une ligne de contrôle moins chargée. Adapter l’organiseur à la charge la plus élevée et au plus grand diamètre de cordage permet une implantation plus sûre et plus efficace.

Type de roulement, conception des réas et frottement

La différence entre un organiseur à palier lisse et un organiseur à billes est surtout sensible lorsque les lignes sont réglées fréquemment ou sous charge dynamique modérée. Les réas sur roulements à billes tournent généralement plus librement lors des réglages, ce qui peut être utile pour les applications performance, les lignes de contrôle et les drisses souvent bordées ou choquées. Les conceptions à palier lisse sont couramment utilisées lorsque la simplicité, la durabilité et une forte capacité de charge statique importent davantage qu’un très faible frottement au roulement.

Le diamètre du réa compte également. Un réa plus grand crée un rayon de courbure plus doux, ce qui peut aider à réduire la compression du cordage et l’usure de la gaine. C’est particulièrement pertinent avec les drisses modernes à faible allongement ou les manœuvres courantes haute performance, dont la construction supporte parfois moins bien les virages serrés sous forte charge.

Pour les voiliers de croisière plus lourds et les bateaux hauturiers, l’organiseur doit être évalué comme un élément du système complet de manœuvres. Un réa de pied de mât à faible frottement n’apportera pas grand-chose si la boite à réas de pont est trop petite, mal alignée ou surchargée. De même, une installation de bloqueurs de haute qualité peut rester peu efficace si l’organiseur introduit un frottement inutile avant que le cordage n’atteigne le bloqueur.

Gammes et marques de boites à réas de pont

Upffront propose des boites à réas de pont Antal, Karver, Ronstan, Spinlock, Ubi Maior et Barton, couvrant un large éventail d’applications croisière, hauturières et performance.

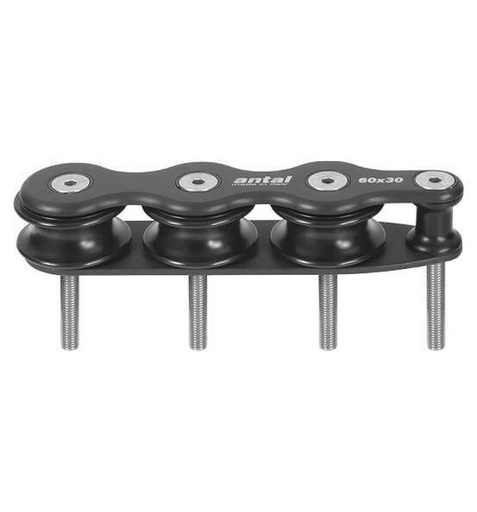

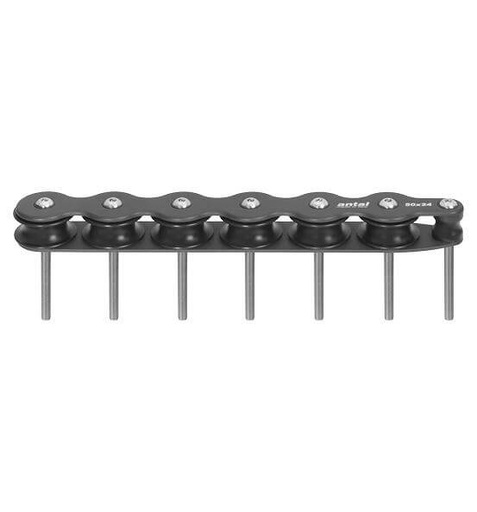

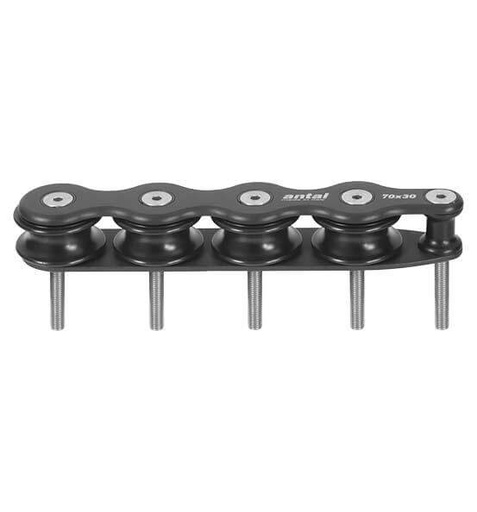

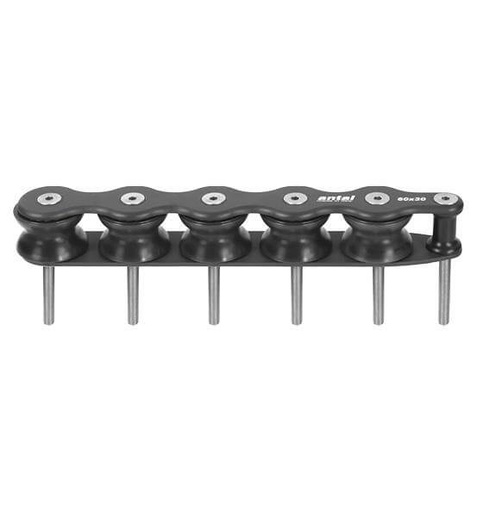

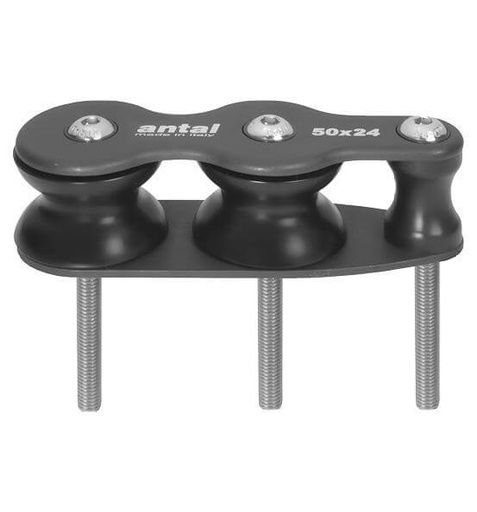

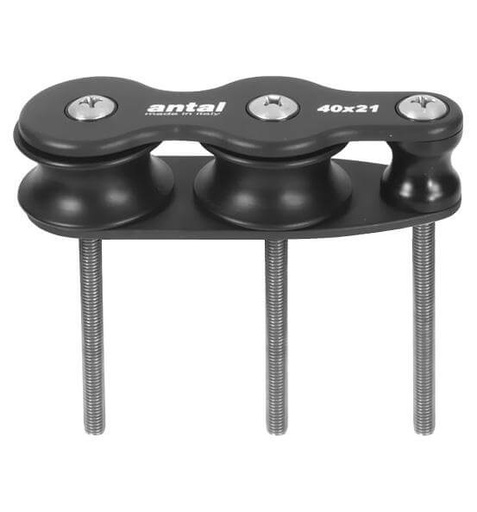

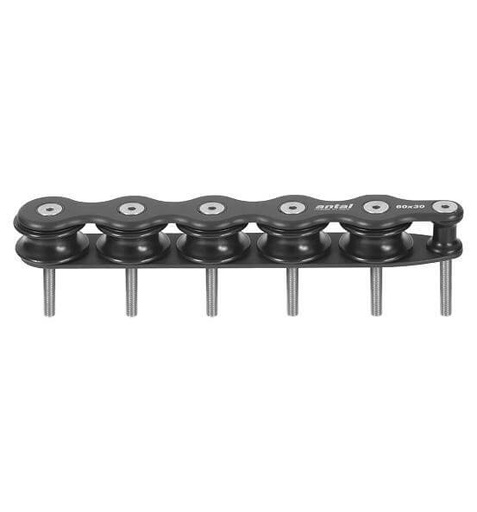

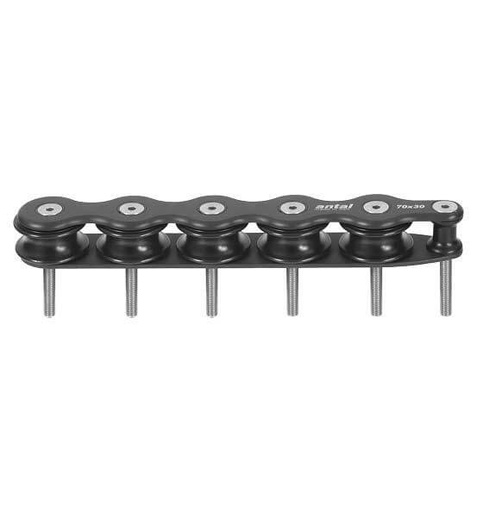

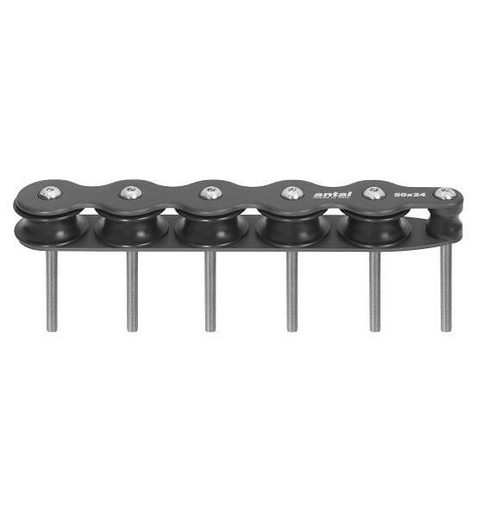

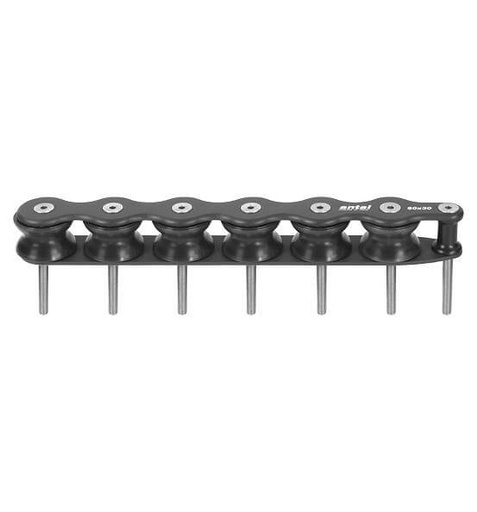

boites à réas de pont Antal sont couramment utilisées lorsque l’on recherche une construction aluminium robuste, plusieurs configurations de réas et une forte capacité de charge. Les organiseurs Antal de style Tulip sont souvent retenus pour des implantations de rouf plus exigeantes, où la géométrie efficace des réas et la capacité de charge sont importantes.

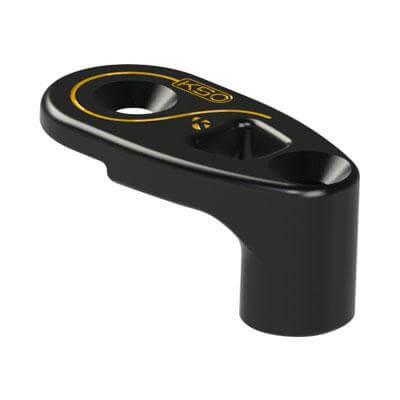

boites à réas de pont Karver sont particulièrement adaptées aux configurations orientées performance, où le faible frottement, le routage compact et une planification de pont sur mesure sont importants. Les concepts d’organiseurs de type KSO/KORG de Karver se retrouvent souvent dans des systèmes de gestion de cordages plus techniques, où des cheminements de ligne efficaces sont prioritaires.

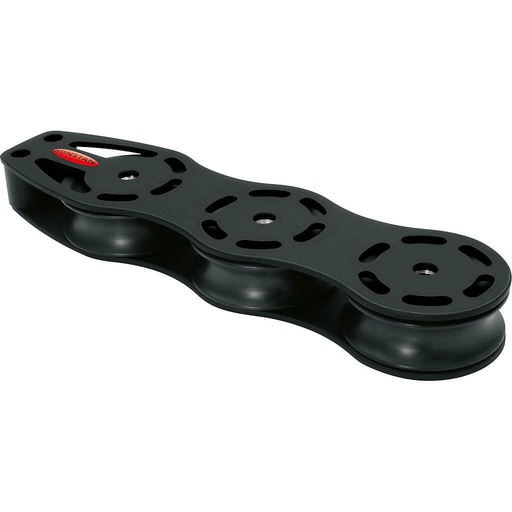

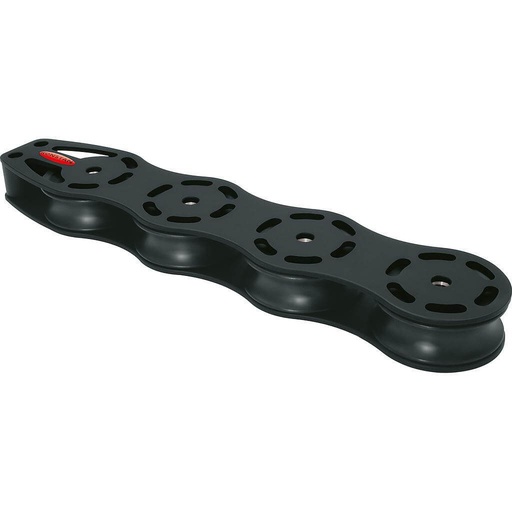

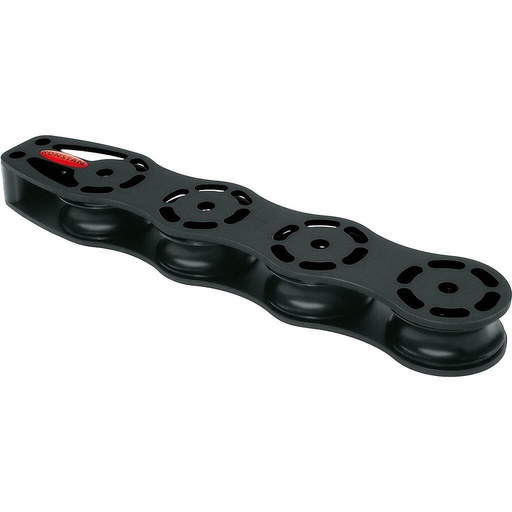

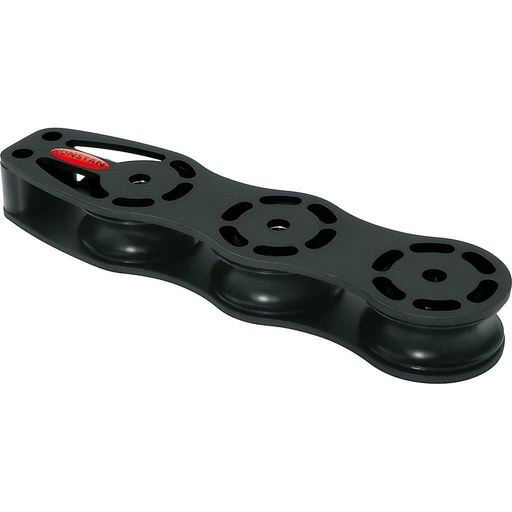

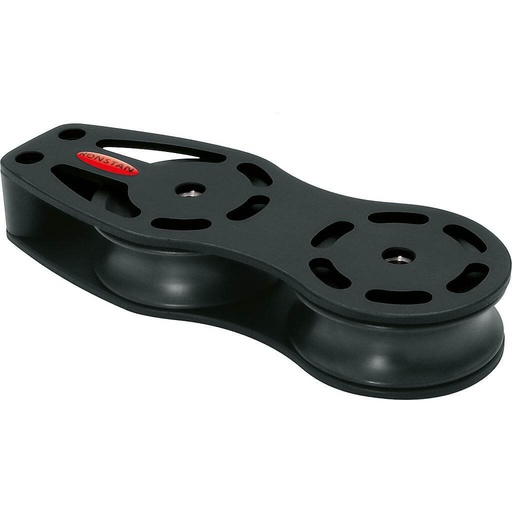

boites à réas de pont Ronstan constituent des options pratiques pour les quillards et les configurations de croisière, lorsque la capacité de charge statique, un renvoi propre des cordages et la facilité d’entretien sont importantes. Les organiseurs Ronstan sont souvent choisis pour le cheminement simple des drisses et des lignes de contrôle vers les bloqueurs, taquets et winches.

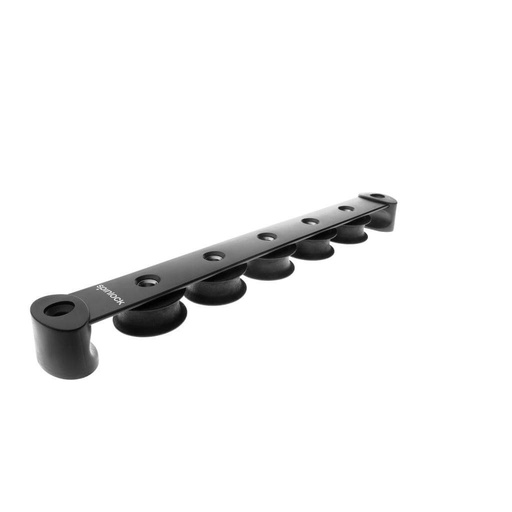

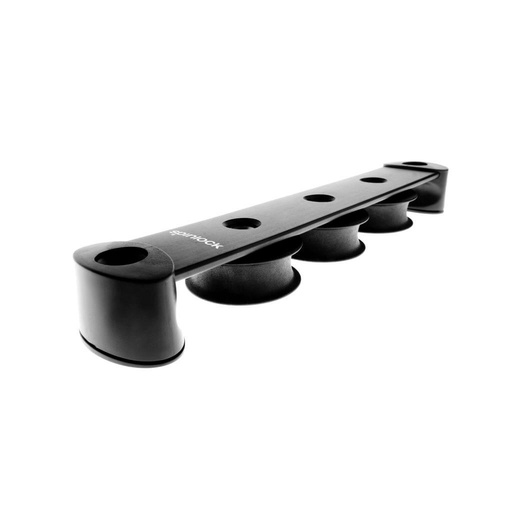

boites à réas de pont Spinlock couvrent un large éventail de configurations de contrôle de cordages, notamment des solutions d’organiseurs de type T25, T38, T50, TC50 et TSR. Elles sont particulièrement pertinentes lorsqu’elles doivent s’intégrer à un système complet Spinlock de bloqueurs et de gestion des lignes.

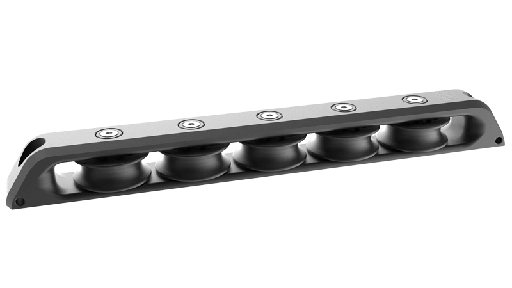

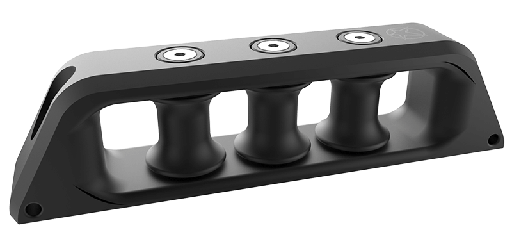

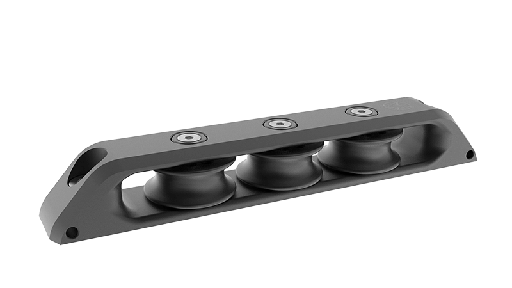

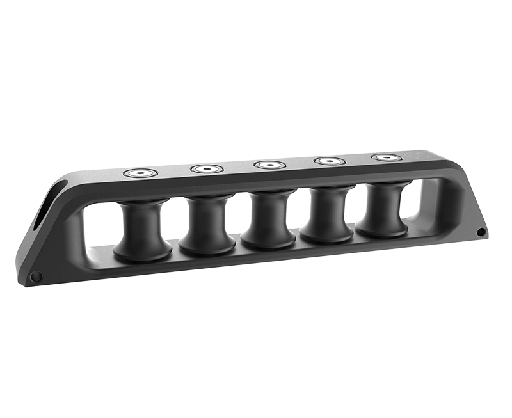

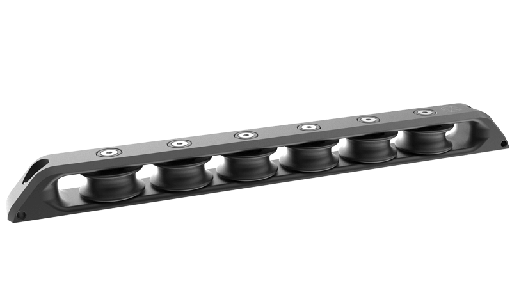

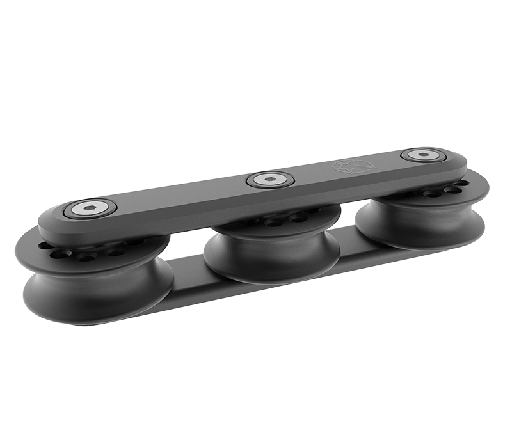

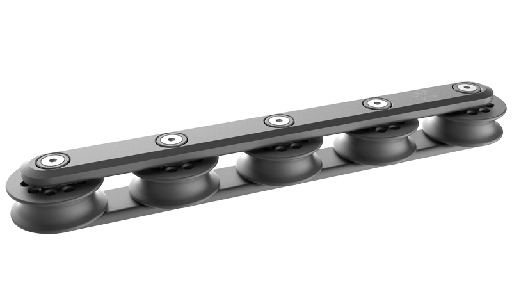

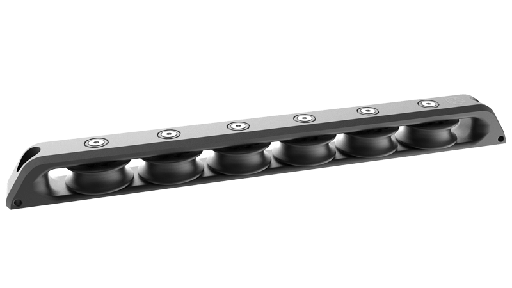

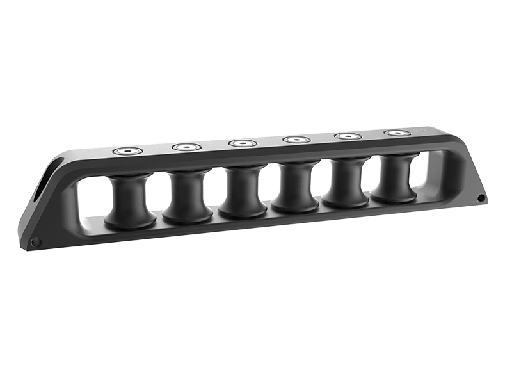

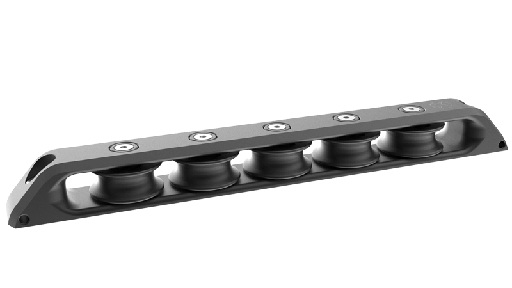

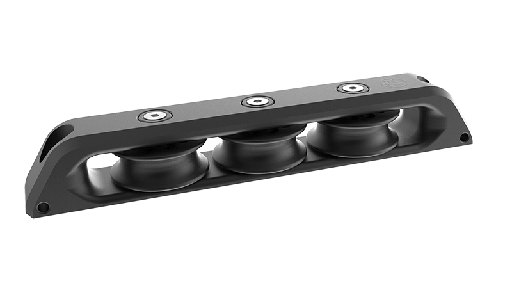

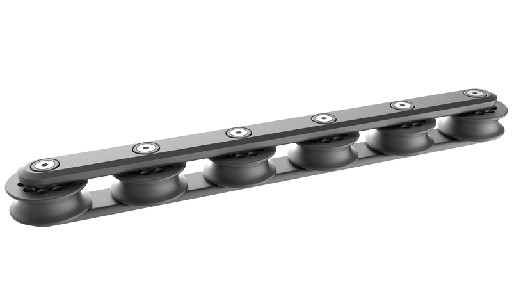

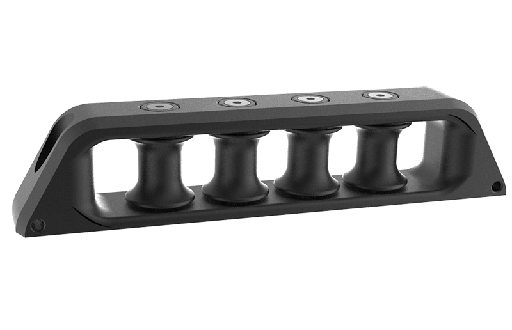

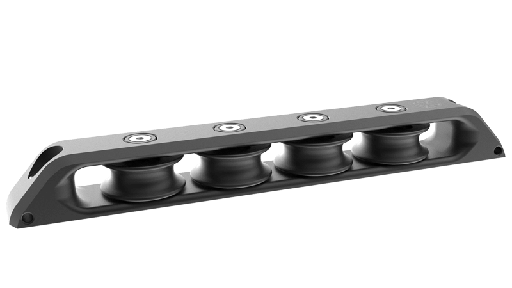

boites à réas de pont Ubi Maior conviennent aux plans de pont plus chargés et plus personnalisés. Leurs organiseurs et guides sont souvent utilisés dans des applications performance et semi-custom, où la compacité de l’ingénierie et le contrôle des charges sont importants.

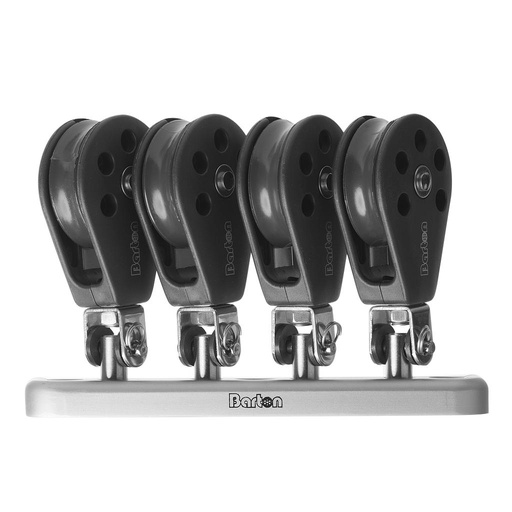

boites à réas de pont Barton conviennent très bien aux voiliers de croisière et aux projets de refit. Barton propose des organiseurs avec plusieurs nombres et tailles de réas, y compris des modèles à 2, 3, 4, 5 et 6 réas conçus pour renvoyer drisses et lignes de contrôle à travers le rouf jusqu’au cockpit.

Installation et considérations d’implantation des boites à réas de pont

Avant de remplacer ou d’améliorer des boites à réas de pont, vérifiez la structure existante du pont, l’entraxe des fixations et la disposition des contreplaques. Les organiseurs encaissent des charges latérales et verticales importantes, surtout lorsqu’ils sont utilisés pour des drisses et des bosses de ris. Sur les bateaux plus anciens, la zone de montage peut nécessiter un renfort si l’on ajoute des lignes supplémentaires ou si l’on installe des manœuvres courantes plus chargées.

L’organiseur doit être positionné de manière à ce que la ligne entre et sorte de chaque réa le plus droit possible. Une faible erreur angulaire est généralement acceptable, mais un effort latéral excessif augmente le frottement et peut endommager à la fois le réa et le cordage. L’organiseur doit également s’aligner proprement avec la rangée de bloqueurs. Si une ligne sort de l’organiseur trop haut, trop bas ou trop décalée par rapport au bloqueur, elle peut frotter sur le corps du bloqueur ou charger celui-ci sous un mauvais angle.

Lors de la planification d’un nouveau système de contrôle au cockpit, il est utile de cartographier l’ensemble du cheminement du cordage avant de percer. Commencez au pied de mât, puis vérifiez la position de l’organiseur, l’espacement des bloqueurs, le renvoi vers le winch et le rangement du dormant. La configuration la plus efficace est généralement celle qui comporte le moins de changements de direction inutiles.

Boite à réas de pont Antal

FAQ : Boites à réas de pont

À quoi servent les boites à réas de pont ?

Les boites à réas de pont renvoient les drisses et les lignes de contrôle depuis le pied de mât vers le cockpit, tout en gardant les lignes séparées et correctement alignées.

Combien de réas me faut-il ?

Comptez le nombre de lignes que vous souhaitez renvoyer vers l’arrière de chaque côté du rouf, puis prévoyez une marge pour de futurs ajouts si l’espace sur le pont le permet. De nombreux refits gagnent à ajouter une position de réa disponible en plus.

Les boites à réas de pont à billes valent-elles le coup ?

Elles sont utiles lorsque les lignes sont souvent réglées ou lorsqu’un faible frottement est important. Pour de fortes charges statiques ou des lignes réglées moins fréquemment, un organiseur à palier lisse peut être plus adapté.

Les boites à réas de pont peuvent-elles être empilées ?

Oui, de nombreux systèmes d’organiseurs peuvent être empilés, mais l’angle vertical des lignes doit être contrôlé avec soin afin d’éviter les efforts latéraux et le frottement.

Quelles lignes passent normalement dans des boites à réas de pont ?

Les lignes typiques comprennent les drisses, les bosses de ris, les commandes de hale-bas, les bordures, les systèmes de Cunningham, les lignes d’enrouleur et d’autres lignes de contrôle renvoyées vers l’arrière jusqu’au cockpit.

Quelle est la différence entre une boite à réas de pont et une poulie de renvoi ?

Une poulie de renvoi redirige généralement une seule ligne selon un angle plus important. Une boite à réas de pont fait passer plusieurs lignes à travers un ensemble compact et fixe de réas, généralement sur le rouf en direction des bloqueurs et des winches.
