Die meisten Segler trimmen ihr Rigg, bevor sie den Steg verlassen.
Ein Loos-Messgerät, ein Maßband und ein paar Umdrehungen an den Spannschrauben reichen oft aus, um eine Grundeinstellung festzulegen. Von dort übernehmen meist Erfahrung und Instinkt. Wenn sich die Bedingungen im Laufe des Tages ändern, wird das Achterstag angepasst, die Großschot getrimmt, Vorsegel werden gewechselt und das Rigg arbeitet deutlich härter, als es das jemals längsseits am Ponton tut.
Das Problem ist einfach: Die traditionelle Riggabstimmung zeigt Ihnen nur, wo das Rigg gestartet ist.
Sie sagt Ihnen nicht, was passiert, sobald das Boot segelt.
Genau hier wird modernes Rig-Monitoring wertvoll.
Durch die Kombination drahtloser Lastsensoren mit intelligenten Gateways und der neuen smartrig manager Plattform ermöglicht Cyclops Marine Seglern, über die einfache statische Messung der Rig-Spannung hinauszugehen und ihr Rigg in Echtzeit aktiv zu überwachen. Das Ergebnis ist eine besser messbare, wiederholbare und technisch fundierte Methode, das Rigg zu trimmen, zu segeln und zu schützen.
Ganz gleich, ob Sie Ihren ersten Lastsensor installieren oder bereits Cyclops Marine Produkte besitzen: Dieser Leitfaden erklärt, wie Sie ein praxisgerechtes Rig-Monitoring-System aufbauen, wo Sie beginnen sollten und warum die neuesten Gateways und smartrig manager einen wichtigen Fortschritt darstellen.

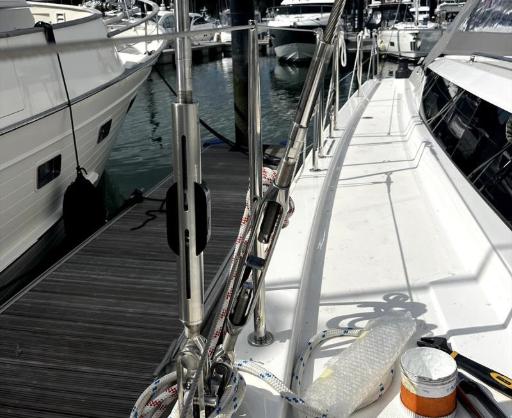

smarttune² Sensoren
Warum Rig-Monitoring wichtig ist
Moderne Yachten tragen immer anspruchsvollere Rigg-Konfigurationen, die erhebliche Lasten erzeugen können.
Diese Lasten zu verstehen, bringt Vorteile, die weit über bloße Neugier hinausgehen. Rig-Monitoring in Echtzeit gibt Seglern Zugriff auf gemessene Informationen, während das Boot tatsächlich unter Segel ist, nicht nur, solange es still am Steg liegt.
Ein gut geplantes Rig-Monitoring-System ermöglicht es Ihnen:
- eine wiederholbare Grundeinstellung am Steg aufzubauen.
- zu bekannten schnellen Einstellungen zurückzukehren.
- die Segelform bei wechselnden Bedingungen zu optimieren.
- zu verstehen, wie sich das Rigg unter Last verhält.
- übermäßige Belastungen zu erkennen, bevor Schäden entstehen.
- die Leistung zwischen Regattatagen zu vergleichen.
- mehr Crewmitgliedern Zugriff auf objektive Rig-Daten zu geben.
Statt sich ausschließlich auf Gefühl zu verlassen, beginnen Sie, Entscheidungen auf Basis gemessener Lastdaten zu treffen. Für Regattateams unterstützt das Wiederholbarkeit und Performance-Analyse. Für Fahrtensegler mit Performance-Anspruch und Offshore-Segler verbessert es das Verständnis für das Rigg und hilft, das Risiko zu verringern, kritische Komponenten unbemerkt zu überlasten.
So starten Sie mit einem Cyclops Marine Rig-Monitoring-System
Wenn Sie Ihr erstes Cyclops Marine Rig-Monitoring System aufbauen, ist unsere Empfehlung einfach:
Beginnen Sie mit einem Paar smarttune² Sensoren an Ihren Oberwanten.
Die Oberwanten tragen bei praktisch jedem Kielboot die primären Lasten des stehenden Guts und sind damit einer der sinnvollsten Ausgangspunkte. Wenn Sie sowohl die Backbord- als auch die Steuerbord-Oberwanten überwachen, erhalten Sie sofort ein klares Bild davon, wie ausgewogen das Rigg ist – sowohl beim Trimmen am Steg als auch unter Segel.
Die Installation von smarttune² Sensoren an den Oberwanten bietet:
- präzises Trimmen am Steg.
- wiederholbare Rig-Einstellungen.
- Live-Lastdaten unter Segel.
- einen klaren Hinweis auf das Gesamtverhalten des Riggs.
- eine starke Grundlage, um das System später zu erweitern.
Der Austausch bestehender Spannschrauben durch smarttune² Sensoren gehört außerdem zu den einfacheren Installationen im Cyclops Marine Sortiment. Für viele Eigner macht das die Überwachung der Oberwanten zum logischen ersten Schritt in ein aktives Rig-Monitoring.

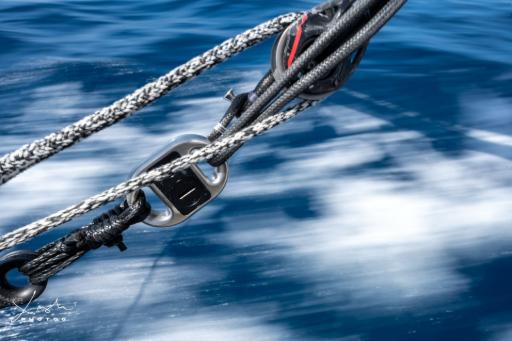

smartlink² Sensoren
Rig-Monitoring über die Oberwanten hinaus erweitern
Sobald die Oberwanten überwacht werden, lässt sich das System unkompliziert erweitern. Welcher nächste Schritt am sinnvollsten ist, hängt vom Boot, der Rigg-Konfiguration und der Art des Segelns ab, die Sie betreiben.
Vorstag-Lastüberwachung
Die Überwachung der Vorstagspannung ermöglicht es Seglern zu verstehen, wie sich die Vorstaglast über den gesamten Windbereich verändert. Das ist besonders nützlich für Vorsegelform, Höhe am Wind und Wiederholbarkeit.
Statt sich nur auf die Position des Achterstags oder den sichtbaren Durchhang zu verlassen, liefert die Vorstag-Lastüberwachung der Crew einen messbaren Referenzpunkt, der zwischen Bedingungen, Segeln und Regattatagen verglichen werden kann.
Achterstag-Lastüberwachung
Die Achterstaglast wird häufig angepasst, insbesondere auf Performance-Yachten. Hydraulikdruck oder Leinenposition erzählen jedoch nicht immer die ganze Geschichte.
Ein Lastsensor am Achterstag ermöglicht es der Crew, die tatsächlich auf das Rigg wirkende Last zu überwachen. Dadurch lassen sich Achterstag-Einstellungen leichter reproduzieren und man vermeidet es, sich nur auf geschätzte Positionen zu verlassen.
Großschot-Lastüberwachung
Bei Performance-Katamaranen kann die Großschotlast einer der wertvollsten Parameter zur Überwachung sein.
Da die Großschotspannung eng mit dem aufrichtenden Moment verbunden ist, helfen Lastdaten in Echtzeit der Crew, konstant zu trimmen und zugleich das Risiko zu verringern, das Rigg zu überlasten oder das sichere Betriebsfenster des Bootes zu überschreiten.
Ob Regatta oder sportliches Fahrtensegeln – eine objektive Großschot-Lastüberwachung liefert wertvolles Feedback, das helfen kann, das Kenter-Risiko bei böigen Bedingungen zu minimieren.
Lastüberwachung von Rollanlagen für fliegende Segel
Rollanlagen für fliegende Segel sind ein weiteres äußerst nützliches Einsatzgebiet.
Durch das Hinzufügen eines smarttoggle kann die Crew jedes Mal dieselbe Vorliekspannung reproduzieren, wenn sie einen Code Zero oder ein asymmetrisches Segel einrollt. Das unterstützt ein strafferes, zuverlässigeres Einrollen und kann helfen, unnötigen Segelverschleiß zu reduzieren.
Für Boote, die Rollanlagen für Raumwind- oder Reachersegel verwenden, ist dies ein praktisches Beispiel dafür, wie Rig-Monitoring die Wiederholbarkeit in realen Segelsituationen verbessern kann.
Den richtigen Cyclops Marine Lastsensor wählen
Cyclops Marine bietet mehrere Sensorfamilien an, die jeweils für unterschiedliche Befestigungsarten und Takelage-Anwendungen entwickelt wurden.
smarttune² ersetzt herkömmliche Spannschrauben im stehenden Gut.
Es wird häufig für Wanten und Stagen verwendet, wenn eine direkte Lastmessung im stehenden Gut erforderlich ist. Für viele Boote ist ein Paar smarttune² Sensoren an den Oberwanten der beste Ausgangspunkt für ein Rig-Monitoring-System.
smartlink² ist für vielseitige Installationen mit Laschungen, Schäkeln oder Bolzen ausgelegt, bei denen ein Ersatz der Spannschraube nicht sinnvoll ist.
Dadurch eignet es sich für eine breite Palette von Anwendungen im stehenden Gut, laufenden Gut und an Lastmesspunkten, bei denen Installationsflexibilität wichtig ist.
smartlink² ee bietet dieselbe Messtechnik, jedoch mit bolzenmontierten Endbeschlägen für Anwendungen, die bereits konventionelle Bolzenverbindungen verwenden.
Es ist nützlich, wenn eine direktere Montage mit Bolzen bevorzugt wird oder wenn Laschungen nicht die richtige Lösung sind.

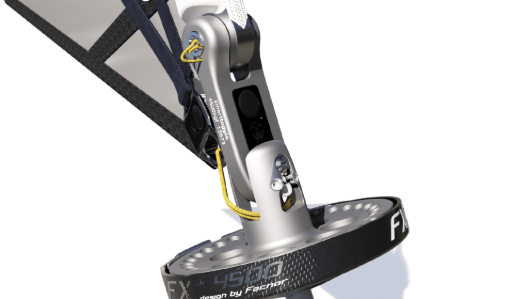

smarttoggle wurde speziell für Rollanlagen fliegender Segel entwickelt.
Es misst die Vorliekspannung direkt zwischen Rollanlage und Segel und hilft der Crew, die korrekten Roll-Lasten zu wiederholen und die Konstanz beim Einrollen zu verbessern.
Alle vier Produktfamilien arbeiten innerhalb desselben drahtlosen Cyclops Marine Ökosystems und können kombiniert werden, wenn Ihr Rig-Monitoring-System wächst.
smarttoggle Sensoren
Ihre Rig-Monitoring-Daten anzeigen
Jeder Cyclops Marine Lastsensor kann über Bluetooth direkt mit der kostenlosen Cyclops Mobile App kommunizieren.
Für viele Eigner ist dies ein hervorragender Einstieg in die drahtlose Lastüberwachung. So lassen sich einzelne Lasten schnell per Smartphone oder Tablet prüfen, was bei Installation, Trimm am Steg und Systemkontrollen nützlich ist.
Der eigentliche Nutzen des Rig-Monitorings entsteht jedoch durch das Hinzufügen eines Gateways.
Ein Gateway empfängt kontinuierlich Daten von den Sensoren und sendet diese Informationen an das bordeigene Elektroniknetzwerk der Yacht. Dadurch können Live-Lastdaten auf kompatiblen Multifunktionsdisplays und Instrumenten angezeigt werden, sodass die Informationen der Crew während des Segelns zur Verfügung stehen.
Das ist ein wichtiger Schritt. Lastdaten werden deutlich nützlicher, wenn sie am Steuerstand, am Navigationstisch oder auf den Displays sichtbar sind, die die Crew ohnehin nutzt.
Micro Gateway oder multigateway?
Cyclops Marine bietet jetzt zwei Gateway-Optionen an: das kompakte Micro Gateway und das weiterentwickelte multigateway.
Beide können Teil eines Cyclops Marine Rig-Monitoring-Systems sein, sind jedoch für unterschiedliche Funktionsumfänge ausgelegt.
Cyclops Marine Micro Gateway
Das Micro Gateway ist die einfachste Option für Eigner, die Live-Lastdaten von Cyclops Marine auf bestehenden NMEA 2000 Instrumenten anzeigen möchten.
Es ist kompakt, wasserdicht und einfach zu konfigurieren. Es unterstützt bis zu 30 drahtlose Sensoren und wird direkt an das NMEA 2000 Backbone des Bootes angeschlossen.
Für viele Sportboote, Cruiser-Racer und Performance-Fahrtenyachten wird das Micro Gateway ausreichen. Es gibt der Crew Zugriff auf Live-Rig-Monitoring-Daten auf kompatiblen Bordanzeigen, ohne dass die volle erweiterte Funktionalität von smartrig manager erforderlich ist.
Wählen Sie das Micro Gateway, wenn Ihr Hauptziel darin besteht, Cyclops Marine Lastdaten sauber und kosteneffizient in Ihr NMEA 2000 Netzwerk einzubinden.
Cyclops Marine multigateway
Das multigateway ist die weiterentwickeltere Option.
Es unterstützt bis zu 34 Sensoren und bietet eine umfassendere Systemintegration, Onboard-Datenaufzeichnung, analoge Eingänge, programmierbare Alarme und die Hardware, die zum Freischalten von smartrig manager erforderlich ist.
Die Onboard-Datenaufzeichnung ist besonders nützlich für Teams und Eigner, die Rig-Lasten über längere Zeit analysieren möchten. Mit einer Kapazität von bis zu 500 Tagen kontinuierlicher Datenaufzeichnung ermöglicht das multigateway, Einstellungen zu vergleichen, Lasten unter Segel zu überprüfen und zu verstehen, wie sich das Rigg unter unterschiedlichen Bedingungen verhält.
Das multigateway kann außerdem analoge 0–5V-Signale anderer Geräte in digitale Werte umwandeln, die auf den Instrumenten des Bootes angezeigt werden. Es kann auch verwendet werden, um externe Alarme oder Notfallsysteme auszulösen, wenn benutzerdefinierte Lastgrenzen erreicht werden.
Für Eigner, die eine vollständige Rig-Monitoring-Plattform statt einer einfachen Lastanzeige möchten, ist das multigateway die richtige Wahl.
Rig-Monitoring mit Ihrem Boot verbinden
Eine der häufigsten Fragen, die wir hören, lautet:
„Wie schwierig ist es, das Gateway anzuschließen?“
In den meisten Fällen ist die Antwort unkomplizierter, als Eigner erwarten.
Viele moderne Yachten haben bereits ein NMEA 2000 Backbone hinter dem Instrumentenpanel installiert. Dieses Netzwerk verbindet möglicherweise bereits GPS-Empfänger, Windinstrumente, Autopiloten, Multifunktionsdisplays und andere Bordelektronik.
Das Hinzufügen des Micro Gateway ähnelt stark der Installation eines weiteren Instruments. Es wird in einen verfügbaren NMEA 2000 Anschluss eingesteckt und beginnt, Cyclops Marine Lastdaten im Netzwerk zu verteilen.
Das multigateway wird auf ähnliche Weise angeschlossen und ergänzt zusätzlich eine Ethernet-Verbindung, um smartrig manager auf kompatiblen Multifunktionsdisplays anzuzeigen.
Bei Yachten mit moderner Elektronik ist das Hinzufügen von Rig-Monitoring oft deutlich einfacher, als viele Eigner zunächst annehmen.
Installation von smartrig manager in 5 einfachen Schritten
Sollten Sie die Cyclops Dome Antenna hinzufügen?
Die Standard-Gateway-Antenne funktioniert auf vielen Fiberglas-Yachten gut.
Wir empfehlen jedoch dringend die Montage der Cyclops Dome Antenna, wenn:
- Ihre Yacht aus Carbonfaser gebaut ist.
- das Gateway mehr als etwa 8 Meter von den Sensoren entfernt installiert ist.
- das Gateway tief unter Deck montiert ist.
- Sie die stärkstmögliche drahtlose Verbindung wünschen.
Die Dome Antenna wird an Deck montiert, wo sie eine klarere Sichtlinie zu den Sensoren hat. Das hilft, die Zuverlässigkeit der Kommunikation im gesamten Boot zu maximieren, besonders auf größeren Yachten oder Booten mit anspruchsvolleren Installationsbedingungen.
Für eine einfache Fiberglas-Yacht mit einem Gateway nahe an den Sensoren kann die Standardantenne ausreichen. Für anspruchsvollere Installationen ist die Dome Antenna eine sinnvolle Ergänzung.
Warum smartrig manager für Rig-Monitoring wichtig ist
Dies ist eine der bedeutendsten Entwicklungen im Cyclops Marine Ökosystem.
Traditionell bedeutete Lastüberwachung vor allem die Anzeige von Zahlen.
smartrig manager hilft dabei, diese Zahlen in nützliche Rig-Informationen zu verwandeln.
Zielspannungen im Rigg, zulässige Betriebsbereiche, Warnlimits und Gefährdungsschwellen können alle konfiguriert werden. Dadurch versteht die Crew sofort, ob das Rigg korrekt getrimmt ist, innerhalb des gewünschten Bereichs arbeitet oder sich einer Grenze nähert.
Anstatt zu fragen:
„Was bedeuten 1.700 kg?“
Kann die Crew sehen, ob diese Last im Zielbereich liegt, über dem bevorzugten Bereich liegt oder sich einer Warnschwelle nähert.
Dieser Unterschied ist wichtig.
Rohe Lastzahlen sind nützlich, erfordern aber weiterhin Interpretation. smartrig manager ergänzt den Kontext und macht Rig-Monitoring intuitiver, wiederholbarer und für die gesamte Crew leichter verständlich.
Beim Trimmen am Steg hilft dies Eignern, zu bekannten Einstellungen zurückzukehren. Unter Segel hilft es der Crew zu verstehen, wie das Rigg auf Windgeschwindigkeit, Seegang, Segeltrimm und Bootsgeschwindigkeit reagiert.
Für Regattaboote unterstützt smartrig manager wiederholbare Performance. Für Offshore- und Performance-Fahrtenyachten unterstützt es Aufmerksamkeit und bessere Entscheidungen.
Besitzen Sie bereits Cyclops Marine Sensoren?
Hier werden die neuen Gateways besonders interessant.
Wenn Sie bereits smarttune², smartlink², smartlink² ee oder smarttoggle Sensoren besitzen, müssen Sie diese nicht ersetzen.
Durch das Hinzufügen eines der neuen Gateways schalten Sie zusätzliche Funktionen Ihrer bestehenden Sensoren frei.
Wählen Sie das Micro Gateway, wenn Sie eine kompakte NMEA 2000 Integration und Live-Lastdaten auf kompatiblen Bordanzeigen möchten.
Wählen Sie das multigateway, wenn Sie smartrig manager, erweiterte Datenaufzeichnung, programmierbare Alarme und eine umfassendere Rig-Monitoring-Plattform freischalten möchten.
Dadurch entsteht ein klarer Upgrade-Pfad für bestehende Cyclops Marine Kunden. Ein System, das vielleicht mit ein oder zwei Lastsensoren begonnen hat, kann nun zu einem leistungsfähigeren, vernetzten Rig-Monitoring-Setup erweitert werden.
Ein vollständiges Rig-Monitoring-System aufbauen
Cyclops Marine hat dazu beigetragen, die Messung von Rig-Lasten für Performance-Fahrtensegler, Offshore-Segler und Regattateams praxisgerechter zu machen.
Ganz gleich, ob Sie mit einem Paar Oberwanten-Sensoren beginnen oder ein komplettes System für stehendes Gut, laufendes Gut und Rollanlagen fliegender Segel aufbauen: Der entscheidende Vorteil ist, dass das System mit dem Boot mitwachsen kann.
Ein typischer Entwicklungsweg könnte so aussehen:
- Mit smarttune² Sensoren an den Oberwanten beginnen.
- Vorstag- oder Achterstag-Lastüberwachung hinzufügen.
- Bei Bedarf hoch belastetes laufendes Gut oder Großschotlasten überwachen.
- smarttoggle Sensoren für Rollanlagen fliegender Segel hinzufügen.
- Das System über ein Micro Gateway mit den Bordanzeigen verbinden.
- Auf das multigateway aufrüsten, wenn Sie smartrig manager, Datenaufzeichnung und erweiterte Alarme möchten.
Dieser modulare Ansatz macht Cyclops Marine Rig-Monitoring für eine breite Palette von Booten geeignet, von kleineren Performance-Yachten bis hin zu größeren Offshore-Regatta- und Fahrtenprogrammen.
Abschließende Gedanken zum Rig-Monitoring mit Cyclops Marine
Beim Rig-Monitoring geht es nicht nur darum, mehr Daten zu sammeln.
Der Wert entsteht dadurch, diese Daten nutzbar zu machen.
Cyclops Marine Lastsensoren liefern die Messung. Das Micro Gateway und das multigateway machen diese Daten im Elektroniknetzwerk der Yacht verfügbar. smartrig manager ergänzt dann den Kontext, der nötig ist, um zu verstehen, ob das Rigg innerhalb des gewünschten Bereichs arbeitet.
Für Regattasegler bedeutet das besser wiederholbare schnelle Einstellungen. Für Performance-Fahrtensegler bedeutet es ein besseres Verständnis für das Rigg und mehr Vertrauen in das Boot. Für bestehende Cyclops Marine Kunden bedeutet es, dass die bereits an Bord befindlichen Sensoren Teil eines deutlich leistungsfähigeren Systems werden können.
Wenn Sie unsicher sind, welche Sensoren, welches Gateway oder welches Zubehör für Ihr Boot richtig sind, können Sie sich gerne an uns wenden. Unser technisches Team hilft Ihnen dabei, ein komplettes Cyclops Marine Rig-Monitoring-System zu spezifizieren, das auf Ihr Rigg, Ihren Segelstil und Ihre Bordelektronik zugeschnitten ist – oder klicken Sie unten, um unser gesamtes Sortiment zu sehen:
