Violinblöcke – Funktion, Konstruktion und Anwendungen

Violinblöcke sind ein grundlegender Bestandteil vieler der effektivsten Taljen- und Kontrollsysteme an Bord kleiner bis mittelgroßer Segelboote. Ihr charakteristisches Merkmal ist die asymmetrische Doppelscheiben-Konstruktion, bei der eine große und eine kleinere Scheibe vertikal im selben Gehäuse angeordnet sind. Diese besondere Bauform bietet mehrere mechanische und funktionale Vorteile gegenüber herkömmlichen Doppelblöcken, insbesondere dort, wo Platz, Leinenführung und eine effiziente Lastverteilung entscheidend sind.

Was ist ein Violinblock?

Ein Violinblock ist ein zweischeibiger Block, bei dem die Scheiben hintereinander statt nebeneinander wie bei einem Standard-Doppelblock angeordnet sind. Die primäre (größere) Scheibe übernimmt in der Regel den Hauptlast tragenden Teil der Leine, während die sekundäre (kleinere) Scheibe die zurücklaufende Leine in einem Taljensystem führt. Diese Konfiguration reduziert Leinenkreuzungen, hilft, Reibung unter höheren Lasten zu kontrollieren, und sorgt für einen saubereren und kompakteren Leinenlauf.

Je nach Modell können Violinblöcke Folgendes umfassen:

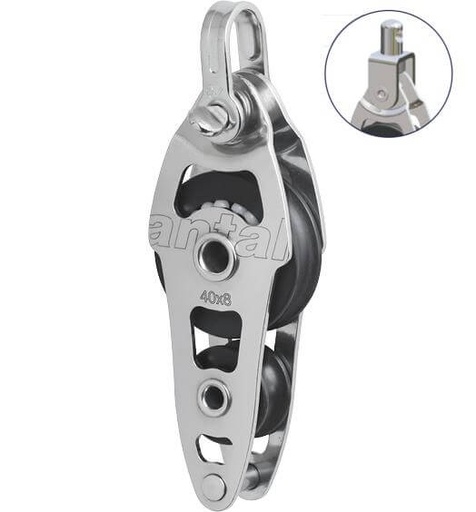

• Hundsfott zur Befestigung von Kontrollleinen,
• Wirbelköpfe, um eine Drehung unter Last zu ermöglichen,
• Integrierte Curryklemmen für einhändiges Dichtholen und Belegen,
• Ratschenfunktion (bei einigen kleineren Ausführungen) für besseren Grip in manuellen Systemen.

Wichtige Leistungsmerkmale von Violinblöcken

Mechanischer Vorteil und Übersetzungsverhältnisse

Violinblöcke sind für Systeme optimiert, in denen bei begrenztem Bauraum eine hohe Übersetzung erforderlich ist. In einer klassischen Talje können sie die Grundlage für 4:1-, 6:1- oder sogar 8:1-Systeme bilden. Zum Beispiel:

• Ein einzelner Violinblock mit Hundsfott, kombiniert mit einem Doppelblock am anderen Ende, ergibt ein einfaches und kraftvolles 4:1-System.
• Das Hinzufügen eines zweiten Violinblocks oder eines Kaskadensystems erhöht die Übersetzung ohne übermäßige Reibung oder Leinenlänge.
• Das macht sie ideal für Anwendungen, bei denen die Kraft der Crew begrenzt ist, präzises Trimmen aber dennoch unerlässlich bleibt.

Kompaktheit und Leinenführung

Durch die vertikale Anordnung der Scheiben behalten Violinblöcke eine schmale Bauform, was besonders nützlich ist, wenn der Platz begrenzt ist oder die Ein- und Austrittswinkel der Leine fest vorgegeben sind (z. B. Cockpitboden, Spieren). Die vertikale Ausrichtung trennt die Leinenwege auf natürliche Weise und verringert so die Gefahr von Verdrehungen, Reibung oder Überlappungen. Das Ergebnis ist ein saubereres Leinenhandling und eine effizientere Lastübertragung.

Lastverteilung und Scheibengröße

Die unterschiedlichen Scheibendurchmesser eines Violinblocks sind nicht zufällig gewählt. Die größere Scheibe verarbeitet dynamische Lasten effizienter, verbessert die Lebensdauer der Leine und reduziert innere Wärme/Reibung. Die kleinere Scheibe führt die Rücklaufleine oder den lose laufenden Part und minimiert so das Gesamtvolumen des Systems. Dieses Gleichgewicht unterstützt den dauerhaften Einsatz unter hohen Lasten, insbesondere bei Anwendungen mit hoher Zyklusbelastung wie Großschot- oder Baumniederholersystemen.

Anwendungen von Violinblöcken

Violinblöcke finden sich in einer Vielzahl von Kontrollsystemen, insbesondere dort, wo hohe Übersetzungen und sauberes Leinenhandling gefragt sind. Typische Anwendungen sind:

Großschotsysteme

• Violinblöcke werden häufig in Großschotsystemen für Dinghys, Sportboote und kleine Kielboote eingesetzt.
• Ein Violinblock mit Hundsfott und Klemme kann in am Cockpitboden oder Baum montierten Systemen als Trimm-Punkt dienen und bietet kompakte Kontrolle mit hoher Übersetzung.
• In Kombination mit einem Baumblock oder Travellerschlitten-Block ermöglichen sie äußerst effektive 4:1- oder 6:1-Konfigurationen.

Harken 4:1 Violinblock-Großschotsystem Aufbau

Baumniederholer (Kicker)

• Das Baumniederholer- bzw. Kickersystem erfordert oft eine hohe mechanische Übersetzung, um Achterlieks-Spannung zu kontrollieren und ein Verdrehen des Großsegels zu verhindern.
• Violinblöcke sind ideal für 4:1- oder 6:1-Niederholersysteme, besonders mit Klemmfunktion oder Kaskadenintegration.
• Sie ermöglichen einen vertikalen oder abgewinkelten Ein- und Auslauf, was für komplexe Niederholergeometrien wichtig ist.

Harken 8:1 Kaskadierter Violinblock-Baumniederholer Aufbau

Backstag-Spanner

• Auf kleinen Kielbooten mit geteiltem oder textilem Backstag können Violinblöcke in der Spannkaskade verwendet werden, um die mechanische Übersetzung auf engem Raum zu erhöhen.
• Ein Violinblock und ein Block mit Hundsfott in Reihe können eine effektive 6:1- oder 8:1-Kaskade bilden.

Traveller- und Verstellsysteme

• Obwohl weniger häufig als bei Großschoten, können Violinblöcke in Kontrollleinen von Travellerschlitten verwendet werden, insbesondere wenn Kontrollleinen zum Steuerstand zurückgeführt werden müssen und die Übersetzung ohne zusätzliche Scheiben erhöht werden soll.
• Ihr schmales Profil macht sie leicht in Seitendeck- oder Kajütdach-Installationen integrierbar.

Konstruktion und Materialoptionen von Violinblöcken

Die meisten modernen Violinblöcke bestehen aus Verbundmaterial, harteloxiertem Aluminium oder Edelstahl-Seitenteilen mit Scheiben aus entweder hochbelastbarem Verbundmaterial (Delrin, Acetal) oder eloxierter Legierung. Wichtige Aspekte sind:

• Lagertyp: Kugelgelagerte Scheiben (z. B. Harken Carbo, Ronstan Orbit) bieten geringe Reibung bei leichten Lasten; gleitgelagerte Blöcke bieten bessere Leistung bei extrem hohen statischen Lasten.
• Anschlagart: Je nach Einbausituation sind Wirbelköpfe, feste Augen, Soft-Attach-Optionen (Dyneema®-Schlaufen) oder Schnappschäkel erhältlich.

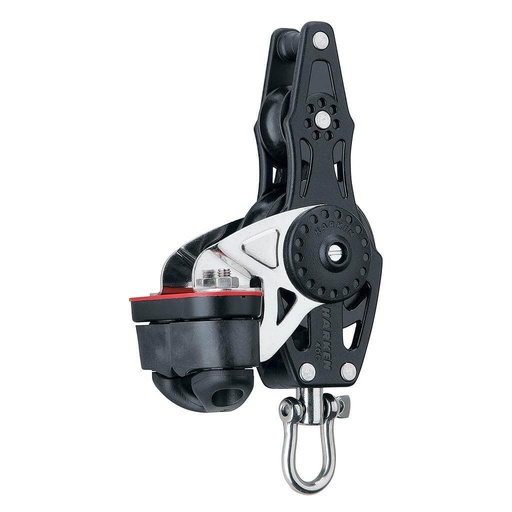

• Klemmfunktion: Viele Violinblöcke verfügen über integrierte Curryklemmen, typischerweise auf der Seite des Trimmers für ergonomischen Zugriff.

Führende Hersteller – Harken, Ronstan, Antal, Selden und Viadana – bieten eine breite Auswahl an Violinblock-Optionen, darunter:

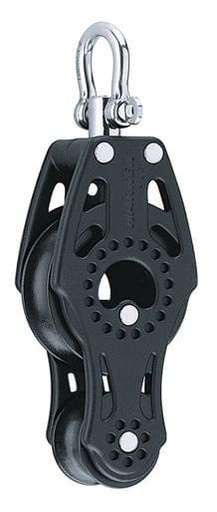

• Harken Carbo und Element Violinblöcke (leicht, hoch belastbar),
• Ronstan Orbit Violinblöcke (Soft-Attach- und Klemmoptionen),

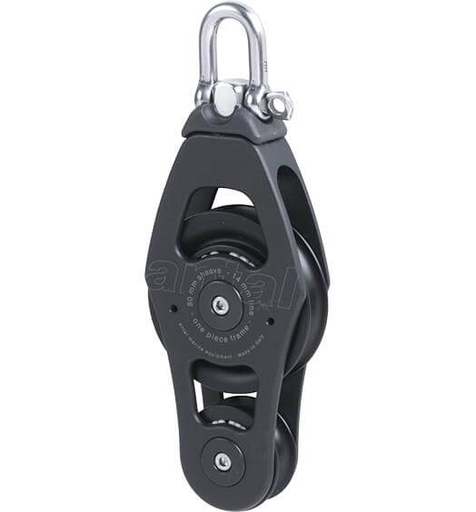

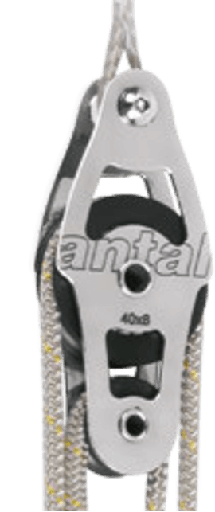

• Antal V-Grip und Standard-Serie (leistungsstarkes Aluminium),

• Selden BB Violinblock (robuste Lösungen für Fahrtensegler).

Richtlinien zur Größenwahl

Bei der Auswahl eines Violinblocks sollten Arbeitslast und Leinendurchmesserbereich des Blocks zu Ihrer erwarteten Systemlast und der Spezifikation der Kontrollleine passen. Als allgemeine Orientierung gilt:

Zusammenfassung zu Violinblöcken

Violinblöcke sind eine kompakte, effiziente Lösung für Systeme mit hoher Übersetzung, bei denen präzises Segel- oder Rigg-Trimmen entscheidend ist. Ihre übereinander angeordneten Scheiben ermöglichen sauberes Leinenmanagement und reduzierte Reibung, ohne die Systemgröße zu erhöhen. Ob Sie eine neue Großschot, einen Baumniederholer oder einen Backstag-Spanner riggen: Upffront bietet eine umfassende Auswahl an Violinblöcken der renommiertesten Marken der Branche – damit Sie die Leistung, Haltbarkeit und Zuverlässigkeit erhalten, die anspruchsvolle Segler erwarten.
