Bozzelli a violino – Funzione, design e applicazioni

I bozzelli a violino sono un componente fondamentale in molti dei più efficaci sistemi di regolazione a più rinvii a bordo di derive e barche a vela di piccole e medie dimensioni. La loro caratteristica distintiva è il design asimmetrico a doppia puleggia, con una puleggia grande e una più piccola montate verticalmente nello stesso corpo. Questa forma unica offre diversi vantaggi meccanici e funzionali rispetto ai bozzelli doppi tradizionali, in particolare dove spazio, allineamento della cima ed efficiente distribuzione del carico sono fattori critici.

Che cos’è un bozzello a violino?

Un bozzello a violino è un bozzello a due pulegge in cui le pulegge sono disposte in tandem, anziché affiancate come in un normale bozzello doppio. La puleggia primaria (più grande) gestisce di solito la parte principale della cima soggetta al carico, mentre la puleggia secondaria (più piccola) gestisce il ritorno della cima in un paranco. Questa configurazione riduce l’incrocio delle cime, aiuta a gestire l’attrito sotto carichi più elevati e favorisce un percorso della cima più pulito e compatto.

A seconda del modello, i bozzelli a violino possono includere:

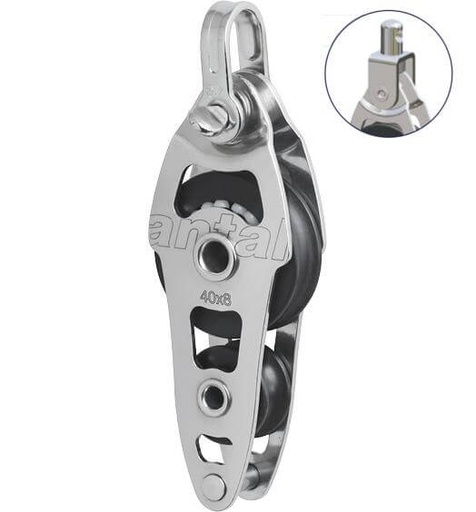

• Arricavo per fissare le cime di regolazione,

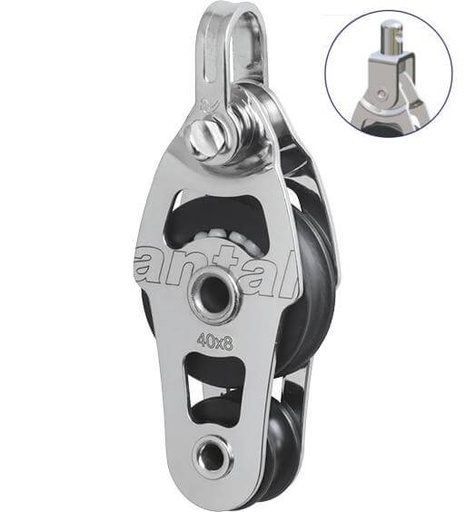

• Teste girevoli per consentire la rotazione sotto carico,

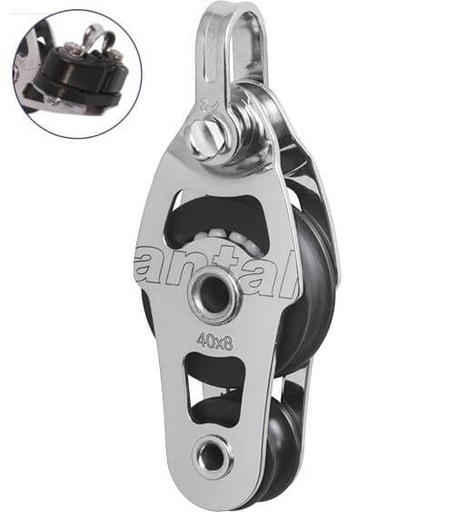

• Strozzatori a camma integrati per cazzare e bloccare con una sola mano,
• Funzione ratchet (su alcuni modelli più piccoli) per una presa maggiore nei sistemi manuali.

Caratteristiche prestazionali principali dei bozzelli a violino

Vantaggio meccanico e rapporti di demoltiplica

I bozzelli a violino sono ottimizzati per sistemi in cui è richiesto un elevato rapporto di demoltiplica in un layout compatto. Quando vengono utilizzati in un paranco tradizionale, possono costituire la base di sistemi 4:1, 6:1 o persino 8:1. Ad esempio:

• Un singolo bozzello a violino con arricavo, abbinato a un bozzello doppio all’altra estremità, crea un semplice e potente sistema 4:1.
• L’aggiunta di un secondo bozzello a violino o di un sistema in cascata aumenta la demoltiplica senza attrito eccessivo o lunghezze di cima troppo elevate.
• Questo li rende ideali nelle applicazioni in cui la forza dell’equipaggio è limitata, ma è comunque essenziale una regolazione precisa.

Compattezza e instradamento della cima

Grazie alla disposizione verticale delle pulegge, i bozzelli a violino mantengono un ingombro ridotto in larghezza, particolarmente utile quando lo spazio è limitato o gli angoli di ingresso/uscita della cima sono fissi (ad esempio sul fondo del pozzetto o sugli alberi e boma). L’orientamento verticale separa naturalmente i percorsi delle cime, riducendo la probabilità di torsioni, attrito o sovrapposizioni. Il risultato è una gestione delle cime più ordinata e un trasferimento del carico più efficiente.

Distribuzione del carico e dimensione delle pulegge

I diversi diametri delle pulegge in un bozzello a violino non sono casuali. La puleggia più grande gestisce il carico dinamico in modo più efficiente, migliorando la durata della cima e riducendo calore/attrito interno. La puleggia più piccola supporta il ramo di ritorno o la sezione scarica, minimizzando l’ingombro complessivo del sistema. Questo equilibrio favorisce un utilizzo prolungato sotto carichi elevati, in particolare in applicazioni ad alto numero di cicli come i sistemi di scotta randa o vang.

Applicazioni dei bozzelli a violino

I bozzelli a violino si trovano in un’ampia gamma di sistemi di controllo, in particolare dove sono richiesti elevata demoltiplica e una gestione pulita delle cime. Le applicazioni tipiche includono:

Sistemi di scotta randa

• I bozzelli a violino sono frequentemente utilizzati nei sistemi di scotta randa per derive, sportboat e piccole barche a chiglia.
• Un bozzello a violino con arricavo e strozzatore può fungere da punto di regolazione nei sistemi montati sul fondo del pozzetto o sul boma, offrendo un controllo compatto ad alta demoltiplica.
• Abbinati a un bozzello sul boma o a un bozzello del trasto, consentono configurazioni 4:1 o 6:1 altamente efficaci.

Configurazione Harken 4:1 per sistemi di scotta randa con bozzelli a violino

Vang del boma (Kicker)

• Il sistema vang (o kicker) richiede spesso un elevato vantaggio meccanico per controllare la tensione della balumina ed evitare la torsione della randa.
• I bozzelli a violino sono ideali per sistemi vang 4:1 o 6:1, soprattutto con funzione di strozzaggio o integrazione in cascata.
• Consentono un ingresso/uscita della cima verticale o angolato, importante per geometrie vang complesse.

Configurazione Harken 8:1 in cascata per sistemi vang del boma con bozzelli a violino

Tendipaterazzi

• Sulle piccole barche a chiglia con paterazzi sdoppiati o in cima, i bozzelli a violino possono essere utilizzati nella cascata di tensionamento per aumentare il vantaggio meccanico in uno spazio ridotto.
• Un bozzello a violino e un bozzello con arricavo in serie possono formare un’efficace cascata 6:1 o 8:1.

Sistemi di trasto e regolazione

• Sebbene siano meno comuni rispetto all’uso per la scotta randa, i bozzelli a violino possono essere impiegati nelle linee di controllo del carrello del trasto, soprattutto quando le linee di controllo devono essere rinviate al timone e la demoltiplica deve essere aumentata senza pulegge aggiuntive.
• Il loro profilo stretto li rende facili da integrare in installazioni sulla falchetta o sulla tuga.

Costruzione dei bozzelli a violino e opzioni di materiali

La maggior parte dei moderni bozzelli a violino è realizzata con guance in composito, alluminio anodizzato o acciaio inox, con pulegge in composito ad alto carico (Delrin, Acetal) oppure in lega anodizzata. Le considerazioni principali includono:

• Tipo di cuscinetto: le pulegge con cuscinetti a sfere (ad esempio Harken Carbo, Ronstan Orbit) offrono basso attrito con carichi leggeri; i bozzelli con boccole offrono prestazioni migliori sotto carichi statici estremi.
• Tipo di attacco: sono disponibili teste girevoli, occhi fissi, opzioni soft-attach (anelli in Dyneema®) o grilli a scatto, a seconda delle esigenze del layout.

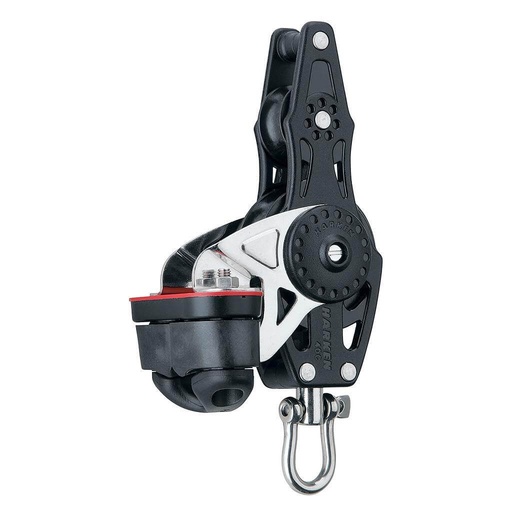

• Funzione di strozzaggio: molti bozzelli a violino includono strozzatori a camma integrati, tipicamente sul lato del trimmer per un accesso ergonomico.

I principali produttori—Harken, Ronstan, Antal, Selden e Viadana—offrono un’ampia gamma di opzioni di bozzelli a violino, tra cui:

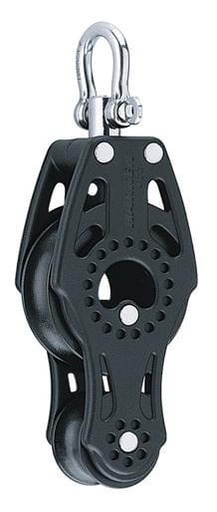

• Harken Carbo e bozzelli a violino Element (leggeri, per alti carichi),
• Bozzelli a violino Ronstan Orbit (opzioni soft-attach e con strozzatore),

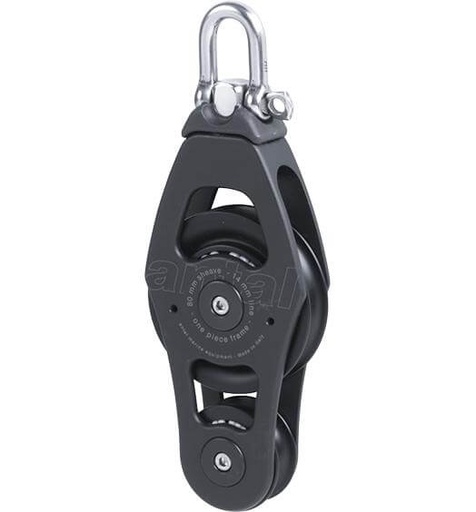

• Antal V-Grip e serie standard (alluminio ad alte prestazioni),

• Bozzello a violino Selden BB (soluzioni cruising resistenti).

Linee guida per il dimensionamento

Quando si seleziona un bozzello a violino, abbina il carico di lavoro del bozzello e la gamma di diametri cima al carico previsto del sistema e alle specifiche della cima di controllo. Come guida generale:

Riepilogo sui bozzelli a violino

I bozzelli a violino sono una soluzione compatta ed efficiente per sistemi ad alta demoltiplica dove è essenziale una regolazione precisa delle vele o dell’attrezzatura. La disposizione sovrapposta delle pulegge consente una gestione pulita delle cime e una riduzione dell’attrito senza aumentare le dimensioni del sistema. Che tu stia armando una nuova scotta randa, un vang o un tendipaterazzo, Upffront offre una gamma completa di bozzelli a violino dei marchi più rispettati del settore, garantendoti le prestazioni, la durata e l’affidabilità richieste dai velisti più esigenti.
