Poulie violon – Fonction, conception et applications

Les poulies violon sont un composant fondamental de nombreux systèmes de réglage à palans parmi les plus efficaces à bord des voiliers de petite à moyenne taille. Leur caractéristique distinctive est leur conception asymétrique à double réa, avec un grand et un petit réa montés verticalement dans le même corps. Cette forme unique offre plusieurs avantages mécaniques et fonctionnels par rapport aux poulies doubles traditionnelles, en particulier lorsque l’espace, l’alignement du cordage et une répartition efficace de la charge sont essentiels.

Qu’est-ce qu’une poulie violon ?

Une poulie violon est une poulie à deux réas dont les réas sont disposés en tandem, plutôt que côte à côte comme sur une poulie double standard. Le réa principal (le plus grand) reprend généralement la partie principale de la charge sur le cordage, tandis que le réa secondaire (plus petit) guide le brin de retour dans un système de palan. Cette configuration réduit les croisements de cordage, aide à maîtriser les frottements sous des charges plus élevées et favorise un cheminement du bout plus propre et plus compact.

Selon le modèle, les poulies violon peuvent comprendre :

• Des ringots pour terminer les cordages de réglage,
• Des têtes émerillon permettant la rotation sous charge,
• Des taquets coinceurs intégrés pour border et bloquer d’une seule main,
• Une fonction à cliquet (sur certains petits formats) pour une meilleure prise dans les systèmes manuels.

Caractéristiques de performance clés des poulies violon

Avantage mécanique et rapports de démultiplication

Les poulies violon sont optimisées pour les systèmes nécessitant une forte démultiplication dans un encombrement limité. Utilisées dans un palan traditionnel, elles peuvent constituer la base de systèmes en 4:1, 6:1 voire 8:1. Par exemple :

• Une seule poulie violon avec ringot associée à une poulie double à l’autre extrémité crée un système simple et puissant en 4:1.
• L’ajout d’une seconde poulie violon ou d’un système en cascade augmente la démultiplication sans frottement excessif ni longueur de cordage disproportionnée.
• Cela les rend idéales dans les applications où la force de l’équipage est limitée, mais où un réglage précis reste indispensable.

Compacité et cheminement du cordage

En empilant verticalement les réas, les poulies violon conservent une faible largeur, ce qui est particulièrement utile lorsque l’espace est restreint ou que les angles d’entrée/sortie du cordage sont imposés (par ex. fonds de cockpit, espars). L’orientation verticale sépare naturellement les parcours de cordage, réduisant les risques de torsion, de frottement ou de chevauchement. Le résultat est une manipulation plus propre du cordage et un transfert de charge plus efficace.

Répartition de la charge et taille des réas

Les différents diamètres de réa d’une poulie violon ne sont pas arbitraires. Le plus grand réa gère plus efficacement les charges dynamiques, améliorant la durée de vie du cordage et réduisant l’échauffement interne et les frottements. Le plus petit réa soutient le brin de retour ou la partie molle, ce qui limite l’encombrement global du système. Cet équilibre favorise une utilisation prolongée sous forte charge, notamment dans des applications à cycles répétés comme l’écoute de grand-voile ou le hale-bas.

Applications des poulies violon

Les poulies violon se retrouvent dans un large éventail de systèmes de réglage, en particulier lorsque de fortes démultiplications et un cheminement propre du cordage sont requis. Les applications typiques comprennent :

Systèmes d’écoute de grand-voile

• Les poulies violon sont fréquemment utilisées dans les systèmes d’écoute de grand-voile pour dériveurs, sportboats et petits quillards.
• Une poulie violon avec ringot et taquet peut servir de point de réglage dans les systèmes montés sur le fond de cockpit ou sur la bôme, en offrant un contrôle compact à forte démultiplication.
• Associées à une poulie de bôme ou de chariot d’écoute, elles permettent des configurations 4:1 ou 6:1 très efficaces.

Configuration Harken 4:1 pour systèmes d’écoute de grand-voile à poulies violon

Hale-bas de bôme

• Le système de hale-bas de bôme requiert souvent un fort avantage mécanique pour contrôler la tension de chute et éviter la torsion de la grand-voile.
• Les poulies violon sont idéales pour les hale-bas en 4:1 ou 6:1, en particulier avec fonction de blocage ou intégration en cascade.
• Elles autorisent une entrée/sortie verticale ou angulaire, importante pour les géométries complexes de hale-bas.

Configuration Harken 8:1 en cascade pour systèmes de hale-bas de bôme à poulies violon

Tendeurs d’étai arrière

• Sur les petits quillards dotés d’étai arrière divisé ou en textile, les poulies violon peuvent être utilisées dans la cascade de tension pour augmenter l’avantage mécanique dans un espace réduit.
• Une poulie violon et une poulie à ringot montées en série peuvent former une cascade efficace en 6:1 ou 8:1.

Systèmes de chariot d’écoute et de réglage

• Bien que moins courantes que pour les écoutes de grand-voile, les poulies violon peuvent être utilisées sur les lignes de contrôle de chariot d’écoute, notamment lorsque les lignes doivent être ramenées vers la barre et que la démultiplication doit être augmentée sans ajouter de réas supplémentaires.
• Leur profil étroit facilite leur intégration sur les installations de passavant ou de roof.

Construction des poulies violon et options de matériaux

La plupart des poulies violon modernes sont fabriquées avec des flasques en composite, en aluminium anodisé ou en acier inoxydable, et des réas en composite haute résistance (Delrin, Acetal) ou en alliage anodisé. Les principaux critères à considérer sont :

• Type de roulement : les réas sur billes (par ex. Harken Carbo, Ronstan Orbit) offrent un faible frottement sous faibles charges ; les poulies sur bague lisse présentent de meilleures performances sous charges statiques extrêmes.
• Type de fixation : têtes émerillon, œils fixes, options de fixation textile (boucles Dyneema®) ou manilles mousqueton sont disponibles selon les besoins d’installation.
• Fonction de blocage : de nombreuses poulies violon comprennent des taquets coinceurs intégrés, généralement du côté du régleur pour un accès ergonomique.

Les principaux fabricants — Harken, Ronstan, Antal, Selden et Viadana — proposent une large gamme de poulies violon, notamment :

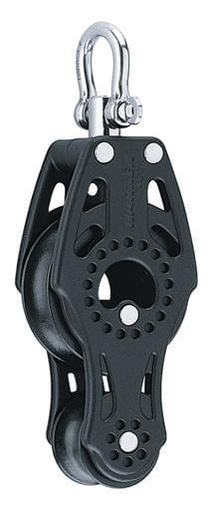

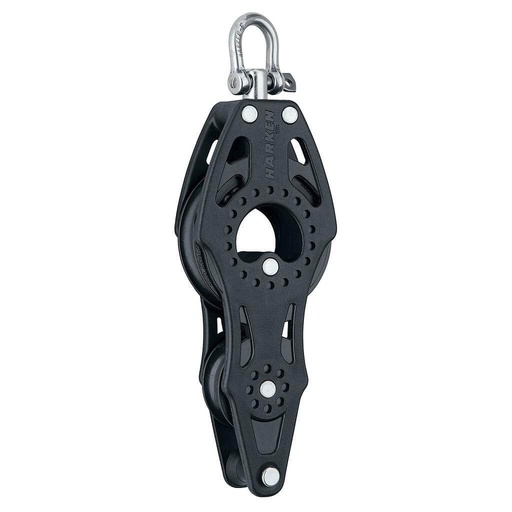

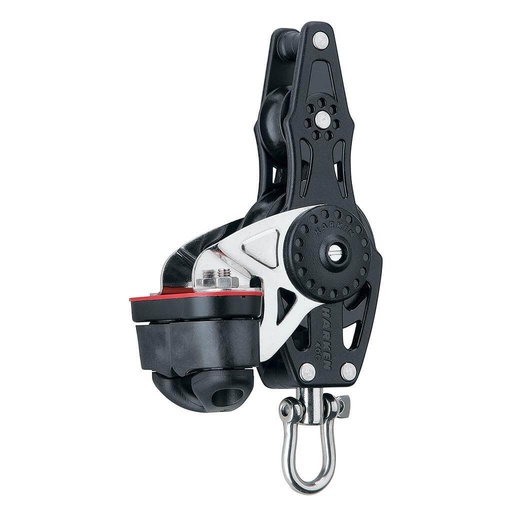

• Harken Carbo et les poulies violon Element (légères, forte charge),

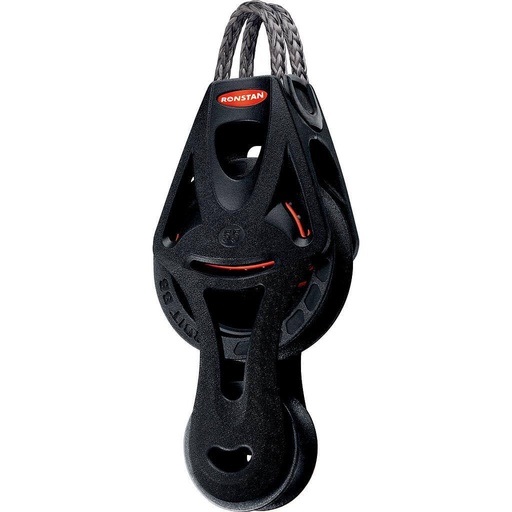

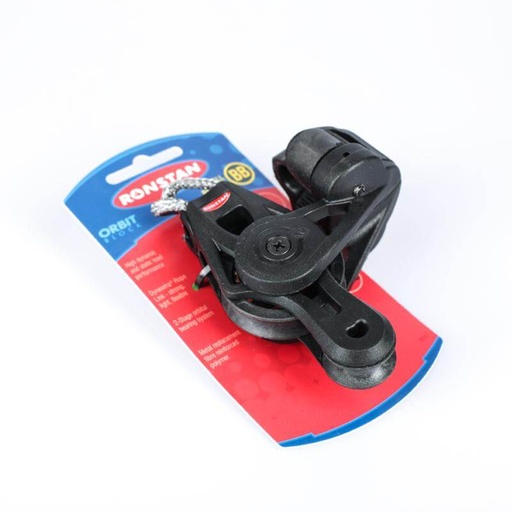

• Poulies violon Ronstan Orbit (options soft-attach et blocage),

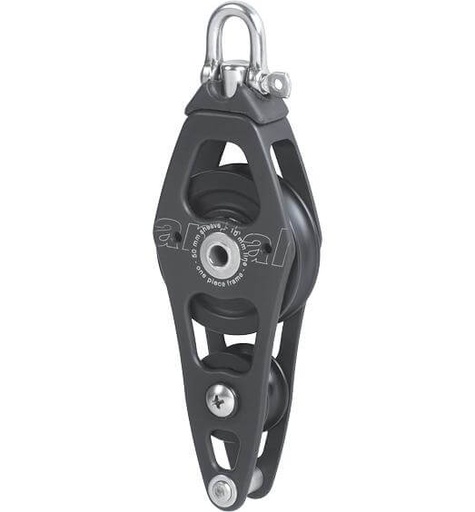

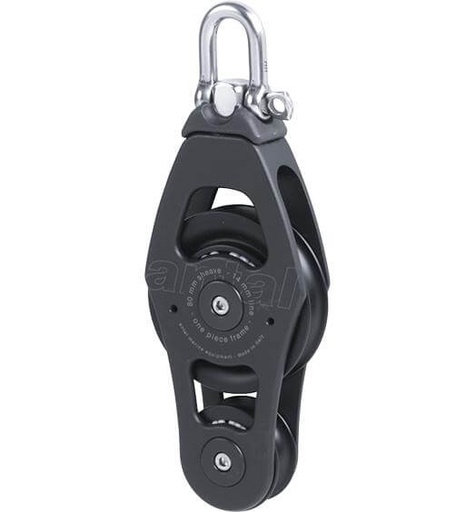

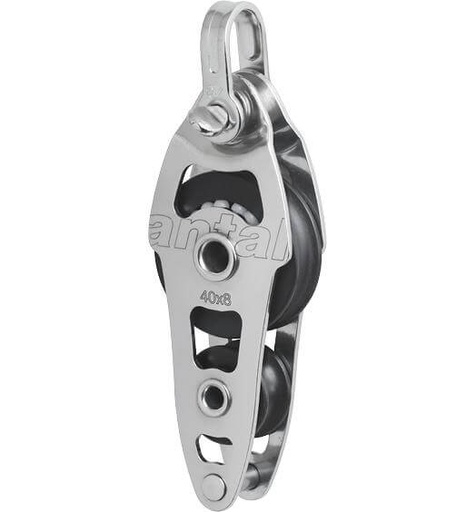

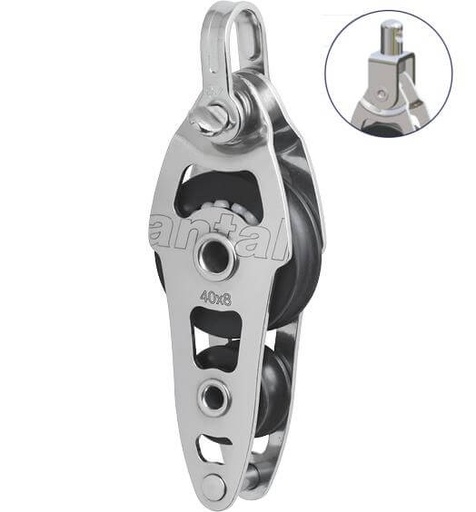

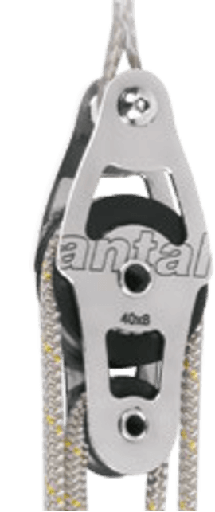

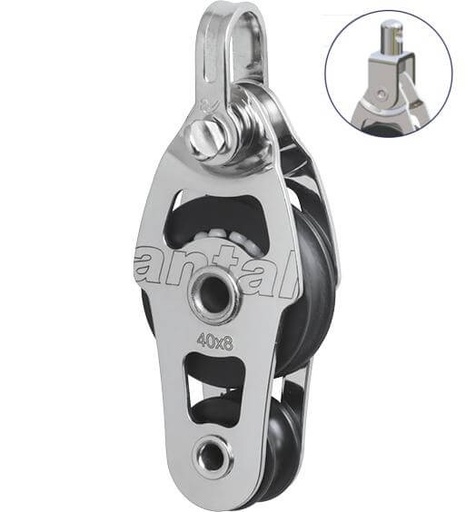

• Antal V-Grip et série standard (aluminium haute performance),

• poulie violon Selden BB (solutions de croisière durables).

Guide de dimensionnement

Lors du choix d’une poulie violon, adaptez la charge de travail et la plage de diamètre de cordage de la poulie à la charge attendue de votre système et aux spécifications du bout de réglage. À titre indicatif :

Résumé sur les poulies violon

Les poulies violon constituent une solution compacte et efficace pour les systèmes à forte démultiplication où un réglage précis des voiles ou du gréement est essentiel. Leur disposition à réas superposés permet une gestion propre du cordage et une réduction des frottements sans augmenter la taille du système. Que vous équipiez une nouvelle écoute de grand-voile, un hale-bas ou un tendeur d’étai arrière, Upffront propose une gamme complète de poulies violon issues des marques les plus réputées du secteur, afin de vous offrir les performances, la durabilité et la fiabilité exigées par les navigateurs avertis.
