Für viele Segler sind Allen Blöcke die erste Wahl für Kontrollleinen-Systeme. Innerhalb dieses Sortiments bilden die 30-mm-Dynamic-Blöcke den Kern des Angebots – von Jollen-Layouts bis hin zu komplexeren Kontrollsystemen auf Kielbooten.
Dabei handelt es sich nicht nur um eine beliebte Produktreihe. Es ist eine klar definierte Plattform, die auf einem einheitlichen Lagersystem basiert und dann durch Material- und Konstruktionsentwicklung für eine große Bandbreite an Rigg-Ansätzen weiterentwickelt wurde.
Was die 30-mm-Dynamic-Allen Blöcke auszeichnet
Im Zentrum aller 30-mm-Dynamic-Allen Blöcke steht ein einheitliches Lagersystem:
- zwei Reihen Edelstahl-Kugellager
- Edelstahl-Achse
- Acetal-Scheibe (Standardmodelle)
Diese Konfiguration ist ausgelegt für:
- schnell laufende Kontrollleinen
- geringe Reibung unter Arbeitslast
- langfristige Haltbarkeit ohne Wartung
Im Vergleich zu Alternativen mit Polymerlagern reduzieren Edelstahlkugeln auf einer Edelstahlachse Verformungen und sorgen über die Zeit für eine konstantere Rollleistung.
Wie Ben Harden von Allen erklärt:
„Unser 30-mm-Blocksortiment ist wahrscheinlich unser beliebtestes und größtes Sortiment.“
Und noch genauer:
„Dynamic ist unser ‚Standard‘-Lager. Am besten für die meisten schnell laufenden Systeme geeignet, die keinen hohen statischen Lasten ausgesetzt sind.“
Dieses Dynamic-Lagersystem bildet die Grundlage der gesamten 30-mm-Reihe.
Der Hundsfott: ein zentrales Merkmal der Allen Blöcke
Ein Merkmal, das sowohl bei älteren als auch bei neueren Allen Blöcken in dieser Reihe konstant geblieben ist, ist der zentrale Hundsfott.
Die Konstruktion mit Durchgangsbohrung ermöglicht:
- direktes Anschlagen der Leine im Block
- kompakte Taljensysteme
- weniger zusätzliche Beschläge
In der Praxis – bei Kickern, Cunningham und Unterliekstreckern – hilft das, Systeme sauber und platzsparend zu halten.
Während sich Materialien und Konstruktionsmethoden weiterentwickelt haben, bleibt der Hundsfott ein prägendes und hochfunktionales Element der 30-mm-Dynamic-Plattform.
Konstruktive Weiterentwicklung der Allen Blöcke
Von Edelstahl-Befestigungen zu modularen Systemen

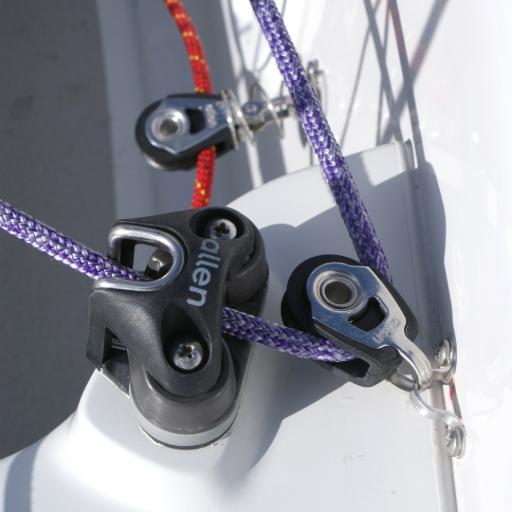

Die ursprünglichen 30-mm-Dynamic-Allen Blöcke basierten auf einer klaren Befestigungsphilosophie:
- Edelstahl-Ultra-Strap-Konstruktion
- große Auswahl an metallischen Befestigungsoptionen
- Schäkel, Haken, Gabeln und Gabelkopf-Beschläge
Das machte die Reihe extrem vielseitig und sie wird auch heute noch breit eingesetzt.
Neuere Entwicklungen zeigen jedoch eine Verschiebung hin zu einem anderen Rigg-Ansatz.
Übergang zu Allen Blöcken mit weicher Befestigung

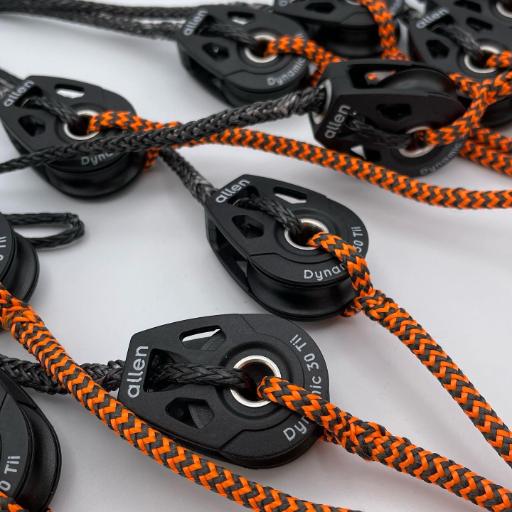

Die Einführung der Tii-on-Allen-Block-Reihe markierte den Schritt hin zu Soft-Attachment-Systemen.
Diese Allen Blöcke:
- verwenden Acetal-Seitenteile
- sind für Dyneema®-Lashings ausgelegt
- behalten das standardmäßige Dynamic-Lagersystem bei
Der Vorteil liegt nicht nur im geringeren Gewicht, sondern auch in einer besseren Beweglichkeit. Eine weiche Befestigung ermöglicht es dem Block, sich unter Last natürlich auszurichten, wodurch Seitenlasten reduziert und die Effizienz verbessert werden.
Weiterentwicklung für hohe Lasten: XHL Allen Blöcke
Neuere Konstruktionen wie der A2030XHL bauen auf diesem Ansatz auf und kombinieren:
- CNC-gefräste Aluminium-Seitenteile
- Kompatibilität mit weichen Befestigungen
- verbessertes Lagerverhalten für höhere Lasten
Dies spiegelt einen breiteren Trend im Rigg-Bereich wider:
- weg von fester metallischer Geometrie
- hin zu flexiblen, lastverteilenden Befestigungssystemen
Das Ergebnis ist ein Allen Block, der höhere Lasten bewältigen kann und gleichzeitig von den Ausrichtungs- und Effizienzvorteilen weicher Verbindungen profitiert.
Wie sich die Reihe aus der Dynamic-Plattform entwickelt
Der Schlüssel zum Verständnis der Allen Blöcke in dieser Kategorie ist, dass das Lagersystem der Ausgangspunkt bleibt, während Variationen über Materialien und zusätzliches Lagerverhalten eingeführt werden.
Standard Dynamic Allen Blöcke
- Acetal-Scheibe
- zwei Reihen Edelstahl-Kugellager
- Edelstahl-Achse
Dies ist die Basis und eignet sich für die meisten Anwendungen mit Kontrollleinen.
High Load (HL) Allen Blöcke
- Edelstahl-Scheibe
- gleiches Dynamic-Lagersystem
Die Edelstahl-Scheibe:
- widersteht Verformungen unter höheren Lasten
- sorgt bei erhöhter Leinenlast für konstante Leistung
Dabei handelt es sich um ein Material-Upgrade und nicht um eine Änderung des Lagerdesigns.
Bei XHL entwickelt sich das Lagersystem noch weiter:
- zwei Reihen Edelstahl-Kugellager
- Edelstahl-Achse
- zusätzliche PEEK-Gleitscheibe
Dadurch entsteht ein Hybridsystem:
- geringe Last → arbeitet als Kugellagerblock
- hohe oder statische Last → geht in Richtung Gleitlagerverhalten über
Das Ziel ist:
- die Lager unter extremer Last zu schützen
- die Langzeitleistung in anspruchsvollen Systemen aufrechtzuerhalten

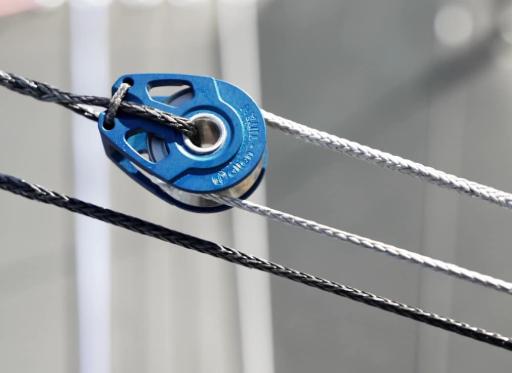

Allen Dynamic XHL Block
Sortimentstiefe: eine Plattform, viele Konfigurationen
Eine große Stärke der 30-mm-Dynamic-Allen-Block-Reihe ist die Breite der verfügbaren Konfigurationen.
Im gesamten Sortiment finden Sie:
- Einfach-, Doppel- und Dreifachblöcke
- Versionen mit und ohne Hundsfott
- Violinblöcke
- Optionen mit integrierter Curryklemme
- mehrere Befestigungsarten (Haken, Schäkel, Gabel, Soft-Tie-On)
Dadurch können eine einheitliche Blockgröße und ein konsistentes Leistungsprofil über die gesamten Kontrollsysteme eines Boots hinweg eingesetzt werden.
Die richtigen Allen Blöcke für Ihr System auswählen
Die Allen-30-mm-Dynamic-Reihe lässt sich am besten als eine einheitliche, konsistente Plattform verstehen, die sich im Laufe der Zeit weiterentwickelt hat.
Im Kern gilt:
- zwei Reihen Edelstahl-Kugellager auf einer Edelstahl-Achse bestimmen die Leistung
Von dort aus:
- verbessert HL die Lastaufnahme über das Scheibenmaterial
- ergänzt XHL hybrides Lagerverhalten für extreme Bedingungen
- haben sich die konstruktiven Designs von Metallbefestigungen hin zu weichen Systemen entwickelt
Für die meisten Segler bleibt die Standard-Dynamic-Version der richtige Ausgangspunkt. Der Wechsel zu HL oder XHL sollte auf dem Lastprofil und den Systemanforderungen basieren – nicht auf Annahmen.
Diese Klarheit macht Allen Blöcke in dieser Reihe so weit verbreitet: ein vorhersehbares, skalierbares System, das sich an nahezu jede Anwendung mit Kontrollleinen anpassen lässt. Wenn Sie Fragen zu Allen Blöcken haben, können Sie uns gerne kontaktieren und mit einem unserer Segel-Experten sprechen oder unten klicken, um unser vollständiges Sortiment zu sehen:
