Schäkel für Segelboote

Schäkel für Segelboote sind entscheidende lasttragende Verbindungselemente, die in laufenden und stehenden Takelagesystemen eingesetzt werden. Die richtige Auswahl hängt von den Lastanforderungen, der Geometrie und dem Einsatzzweck ab, sei es für Fallen, Schoten, Blöcke oder Decksbeschläge. Diese Kategorie umfasst eine große Auswahl an Edelstahlschäkeln und Softschäkeln führender Hersteller, mit Optionen für hohe Festigkeit, geringes Gewicht und sicheres Lastenhandling in anspruchsvollen maritimen Umgebungen.

Schäkel sind ein grundlegender Bestandteil der Lastübertragung an Bord und verbinden Segel, Leinen und Beschläge unter dynamischer und oft zyklischer Belastung. Die Auswahl des richtigen Schäkels erfordert ein Verständnis der Lastpfade, der erforderlichen Beweglichkeit und der Materialeigenschaften in maritimer Umgebung.

Schäkel für Segelboote: Typen und anwendungsspezifische Auswahl

Der wichtigste Unterschied bei Schäkeln ist die Geometrie. Geschweifte Schäkel (Ankerschäkel) bieten einen größeren Innenradius, ermöglichen eine mehrdirektionale Belastung und reduzieren Punktbelastungen an den angeschlagenen Komponenten. Sie werden typischerweise für Schoten, Rollanlagen und Verbindungen eingesetzt, bei denen Beweglichkeit erforderlich ist.

D-Schäkel (Kettenschäkel) sind für lineare Belastung ausgelegt und bieten aufgrund geringerer Biegemomente über den Bolzen eine höhere Festigkeit bei gleicher Größe. Sie werden häufig an Fall-Endverbindungen oder in festen Lastpfaden verwendet.

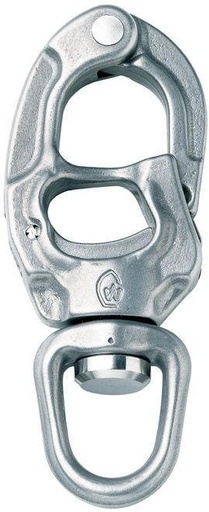

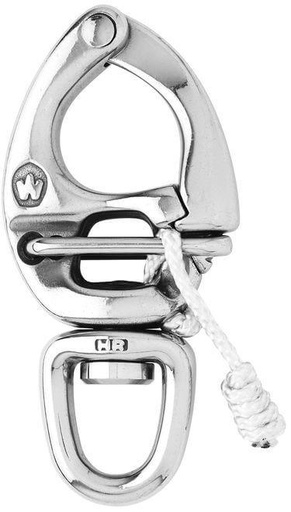

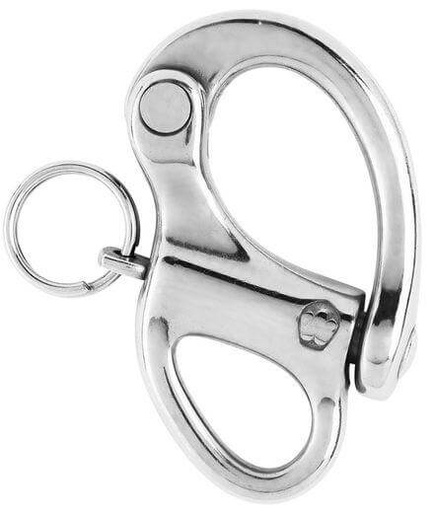

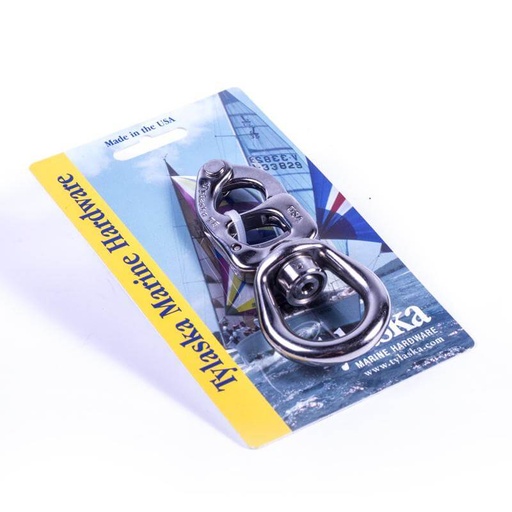

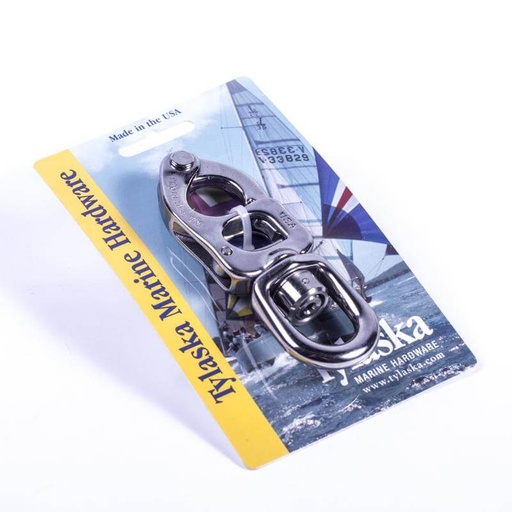

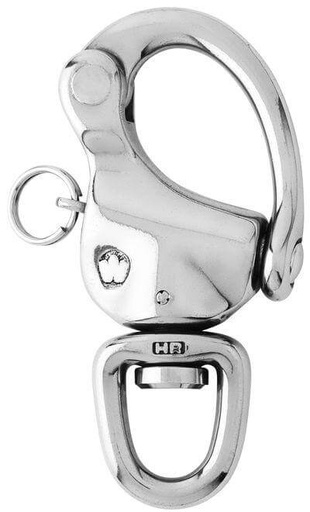

Schnappschäkel verfügen über einen Schnelllösemechanismus und eignen sich dadurch für Anwendungen, bei denen häufiges Ein- und Aushaken erforderlich ist, etwa bei Spinnakerschoten oder Trimmleinen. Allerdings bringen sie zusätzliche mechanische Komplexität mit sich und sollten unter sorgfältiger Berücksichtigung der Arbeitslast und der Auslösesicherheit unter Last ausgewählt werden.

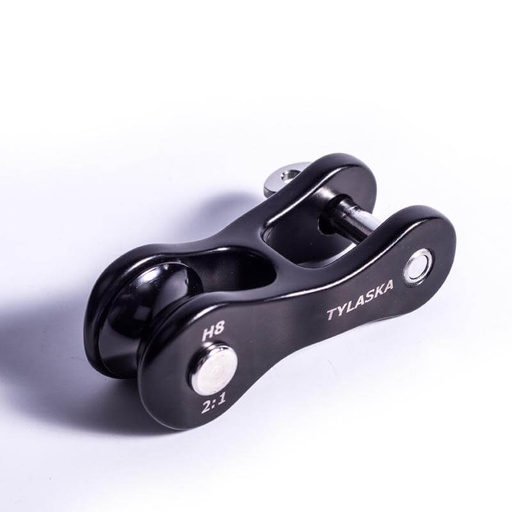

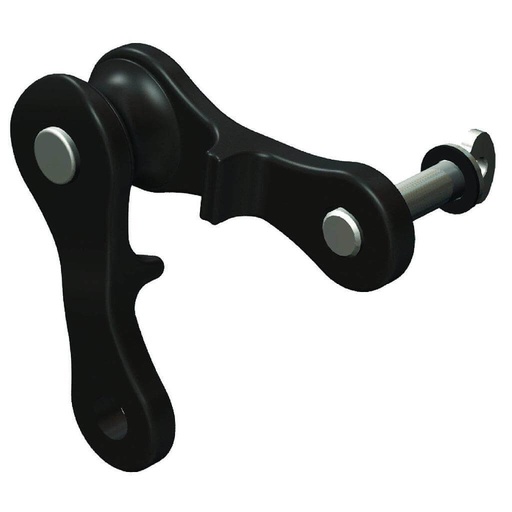

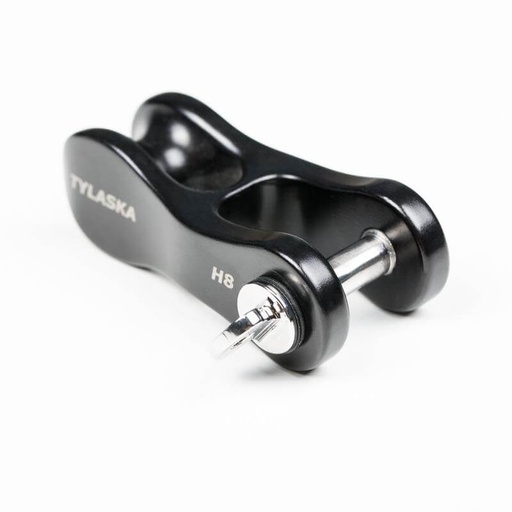

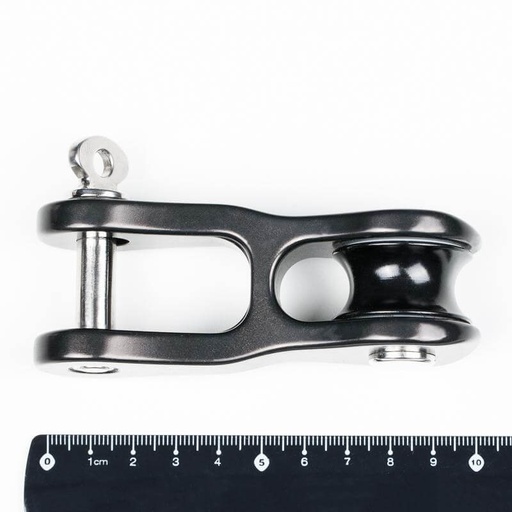

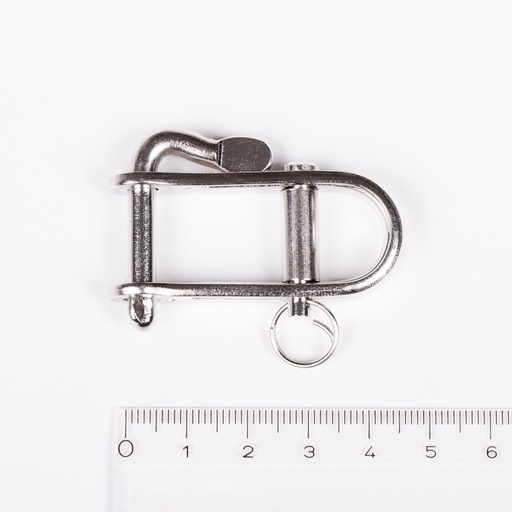

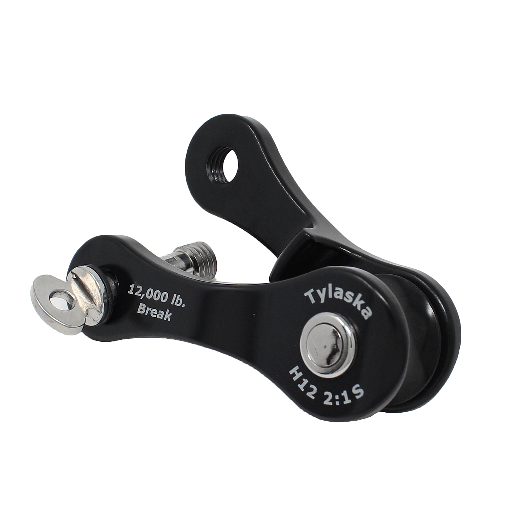

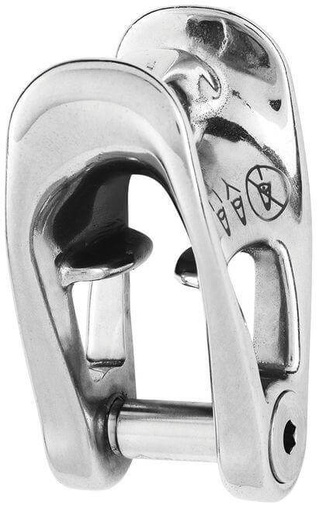

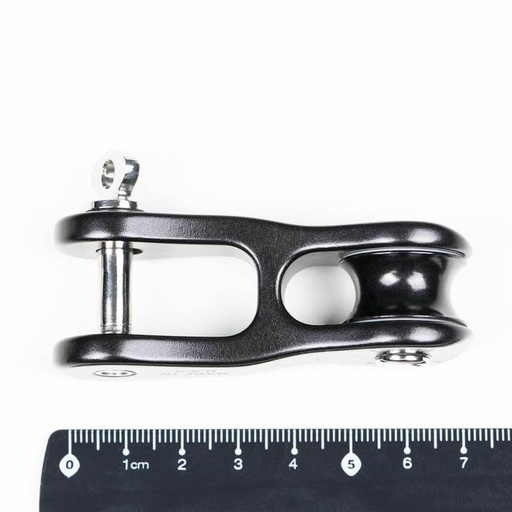

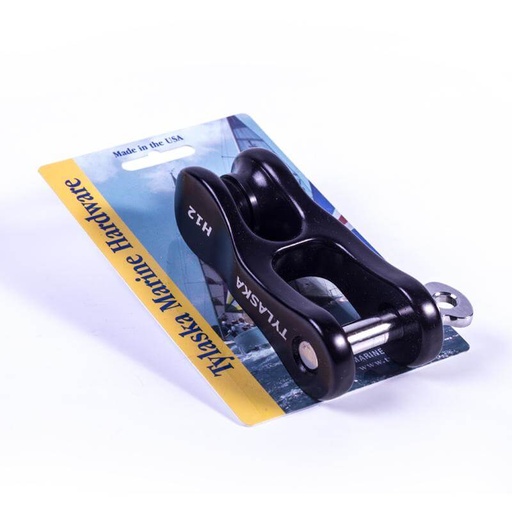

Fallschäkel werden verwendet, um Fallen mit Segelkopfplatten, Rollwirbeln oder Fallanschlagpunkten zu verbinden, bei denen sicherer Halt und eine flache Bauform wichtig sind. Für die meisten Anwendungen sollte ein Fallschäkel kompakt, korrekt auf die Last ausgelegt und so geformt sein, dass Punktbelastungen auf Segel oder Beschlag vermieden werden.

Tylaska Fallschäkel

Softschäkel vs. Edelstahlschäkel

Die zunehmende Verbreitung von Softschäkeln, die typischerweise aus HMPE-Fasern wie Dyneema® hergestellt werden, spiegelt den Trend zu Gewichtsreduzierung und vereinfachten Lastpfaden wider. Softschäkel bieten ein hohes Verhältnis von Festigkeit zu Gewicht und verhindern Metall-auf-Metall-Kontakt, wodurch der Verschleiß an Leinen und Beschlägen reduziert wird.

Ihre Leistungsfähigkeit hängt jedoch von der richtigen Dimensionierung, der Qualität des Spleißes und dem Schutz vor Scheuern ab. In Bereichen mit hoher Abrasion oder dort, wo eine konstante Geometrie erforderlich ist, bleiben Edelstahlschäkel, die in der Regel aus 316 oder ausscheidungsgehärteten Legierungen gefertigt sind, aufgrund ihrer Widerstandsfähigkeit gegen Verformung und Oberflächenverschleiß die bevorzugte Lösung.

Traglasten und Sicherheitsaspekte bei Schäkeln

Die korrekte Dimensionierung von Schäkeln sollte immer auf der Safe Working Load (SWL) und nicht auf der Bruchlast basieren. Die SWL beinhaltet einen Sicherheitsfaktor, um dynamische Belastungen, Stoßlasten und Ermüdung zu berücksichtigen. Bei Anwendungen in der laufenden Takelage sollte die Lastabschätzung Spitzenlasten berücksichtigen, die bei Manövern wie Halsen oder Reffen entstehen.

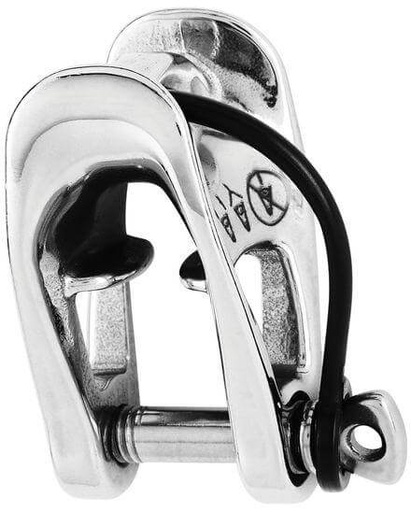

Die Sicherung des Bolzens ist ein weiterer entscheidender Faktor. Schäkel mit Schraubbolzen müssen korrekt angezogen und in vielen Fällen zusätzlich gesichert werden (z. B. mit Sicherungsdraht oder Schraubensicherung), um ein Lösen durch Vibration zu verhindern. Konstruktionen mit unverlierbarem Bolzen verringern dieses Risiko und werden bei kritischen Anwendungen oft bevorzugt.

Materialien und Korrosionsbeständigkeit bei Schäkeln

Die meisten Schäkel für den Marineeinsatz werden aus Edelstahl AISI 316 gefertigt und bieten eine gute Korrosionsbeständigkeit in Salzwasserumgebungen. Für Anwendungen mit höheren Lasten bieten Werkstoffe wie Edelstahl 17-4PH eine höhere Festigkeit, erfordern aber unter Umständen ein sorgfältigeres Korrosionsmanagement.

Auch die galvanische Verträglichkeit sollte berücksichtigt werden, wenn Schäkel mit ungleichen Metallen verbunden werden, insbesondere in Mast- und Decksbeschlagsystemen.

Auswahl von Schäkeln für verschiedene Takelagesysteme

Die anwendungsspezifische Auswahl von Schäkeln ist für eine effiziente und zuverlässige Takelage entscheidend:

- Fallen und Mastanwendungen: kompakte D-Schäkel oder Softschäkel zur Minimierung des Gewichts im Rigg

- Schoten und Rollanlagen: geschweifte Schäkel oder Schnappschäkel für bessere Beweglichkeit

- Trimmleinen und häufig verstellte Systeme: Schnappschäkel für effizienteres Handling

- Performance-Setups: Softschäkel zur Gewichtsreduzierung und Vereinfachung von Verbindungen, mit geeignetem Scheuerschutz

Diese Kategorie umfasst Schäkel von Tylaska, Wichard, Ronstan, Ubi Maior und Kong und deckt ein breites Spektrum technischer Anforderungen in Fahrten- und Performance-Segelanwendungen ab, mit Fokus auf zuverlässiges Lastenhandling und mechanische Effizienz.
