Deck-Organiser

Deck-Organiser für effizientes Leinenmanagement

Auf den meisten modernen Segelyachten wird heute mehr laufendes Gut nach achtern geführt als bei älteren Deckslayouts. Großfall, Fockfall, Reffleinen, Baumniederholer-Trimm, Cunningham-Systeme, Unterliekstrecker und Rollanlagen-Bedienleinen müssen oft vom Mastfuß über das Kajütdach und in Klemmen oder Stopper geführt werden, bevor sie eine Winsch erreichen. Deck-Organiser bzw. Fallenumlenker sind die Beschläge, die diese Leinenführung ermöglichen, ohne dass Leinen sich kreuzen, scheuern oder in ungünstigen Winkeln laufen.

Die grundlegende Aufgabe eines Deck-Organisers ist einfach: Er ändert die Richtung einer Leine und hält sie dabei unter Kontrolle. Das technische Detail liegt darin, wie effizient dies geschieht. Jede Umlenkung in einem belasteten Leinen-System erzeugt zusätzliche Reibung. Ist der Scheibendurchmesser zu klein, der Leinenwinkel zu aggressiv oder der Organiser nicht sauber mit dem Stopper ausgerichtet, führt das zu höheren Winschlasten, mehr Verschleiß am Leinenmantel und schwererer Bedienung im Cockpit.

Deshalb sollte die Wahl von Deck-Organisern nicht nur auf der Anzahl der Scheiben basieren. Leinendurchmesser, zu erwartende Arbeitslast, Lagertyp, Montagehöhe, Anordnung der Befestigungen und die Ausrichtung zur Stopperbank sind allesamt wichtig. Eine gute Installation schafft einen sauberen Lastpfad vom Mastfußblock zum Organiser, vom Organiser zum Stopper und vom Stopper zur Winsch.

Spinlock Deck-Organiser

Den richtigen Deck-Organiser wählen

Die erste Frage lautet, wie viele Leinen nach achtern geführt werden müssen. Deck-Organiser sind je nach Marke und Serie üblicherweise mit 2, 3, 4, 5 und 6 Scheiben erhältlich. Ein Deck-Organiser mit zwei Scheiben kann für ein einfaches Layout mit Fall und Reffleine ausreichen, während eine Fahrtenyacht mit mehreren Reffleinen und zusätzlichen Trimm-Systemen vier oder mehr Scheiben pro Seite benötigen kann.

Wo der Platz an Deck begrenzt ist, können stapelbare Organiser sinnvoll sein. Durch das Stapeln lassen sich zusätzliche Leinen auf derselben Grundfläche führen, wobei der vertikale Einlaufwinkel in die oberen Scheiben weiterhin geprüft werden muss. Eine ungünstige Stapelgeometrie kann Reibung oder Seitenlasten verursachen, wenn die Leinen nicht sauber in die Scheiben einlaufen.

Der Leinendurchmesser ist eine weitere zentrale Spezifikation. Der Organiser muss die größte Leine im System aufnehmen können, nicht nur die durchschnittliche Leinenstärke. So kann beispielsweise ein Fall oder eine Reffleine eine größere Scheibe und eine höhere Lastaufnahme erfordern als eine geringer belastete Trimmleine. Wird der Organiser auf die höchste Last und den größten Leinendurchmesser abgestimmt, ergibt sich ein sichereres und effizienteres Layout.

Lagertyp, Scheibendesign und Reibung

Der Unterschied zwischen einem Organiser mit Gleitlager und einem Organiser mit Kugellager zeigt sich am deutlichsten, wenn Leinen häufig oder unter moderater dynamischer Last verstellt werden. Kugelgelagerte Scheiben laufen beim Verstellen in der Regel freier, was für Performance-Anwendungen, Trimmleinen und Fallen nützlich sein kann, die oft dichtgeholt oder gefiert werden. Gleitlager-Konstruktionen werden häufig dort eingesetzt, wo Einfachheit, Haltbarkeit und hohe statische Tragfähigkeit wichtiger sind als besonders geringe Rollreibung.

Auch der Scheibendurchmesser ist wichtig. Eine größere Scheibe erzeugt einen größeren Biegeradius, was dazu beitragen kann, Leinenkompression und Mantelverschleiß zu reduzieren. Das ist besonders relevant bei modernen reckarmen Fallen oder hochbelastetem laufendem Gut, bei denen der Leinenaufbau enge Umlenkungen unter hoher Last oft schlechter verträgt.

Bei schwereren Fahrtenyachten und Offshore-Booten sollte der Organiser als Teil des gesamten Leinen-Systems bewertet werden. Ein reibungsarmer Mastfußblock bringt wenig, wenn der Deck-Organiser zu klein, schlecht ausgerichtet oder überlastet ist. Ebenso kann sich eine hochwertige Stopper-Installation dennoch ineffizient anfühlen, wenn der Organiser unnötige Reibung erzeugt, bevor die Leine den Stopper erreicht.

Deck-Organiser-Serien und Marken

Upffront liefert Deck-Organiser von Antal, Karver, Ronstan, Spinlock, Ubi Maior und Barton und deckt damit ein breites Spektrum von Fahrten-, Offshore- und Performance-Anwendungen ab.

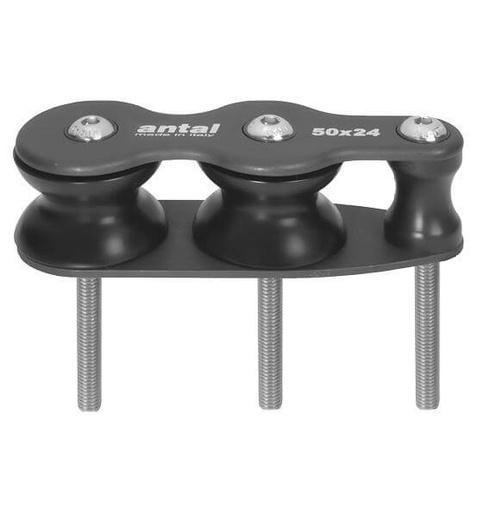

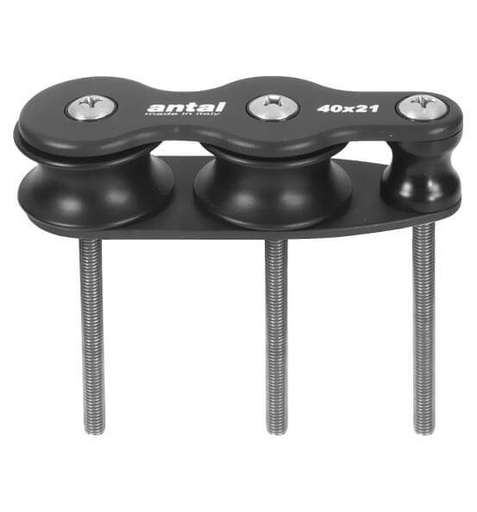

Antal Deck-Organiser werden häufig dort eingesetzt, wo eine robuste Aluminiumkonstruktion, mehrere Scheibenkonfigurationen und hohe Belastbarkeit gefragt sind. Antal-Organiser im Tulip-Stil werden oft für anspruchsvollere Kajütdach-Layouts gewählt, bei denen effiziente Scheibengeometrie und Tragfähigkeit wichtig sind.

Karver Deck-Organiser sind besonders relevant für performanceorientierte Layouts, bei denen geringe Reibung, kompakte Leinenführung und individuelle Decksplanung wichtig sind. Karvers Organiser-Konzepte im KSO/KORG-Stil finden sich oft in technisch anspruchsvolleren Leinenführungs-Systemen, in denen effiziente Leinenwege Priorität haben.

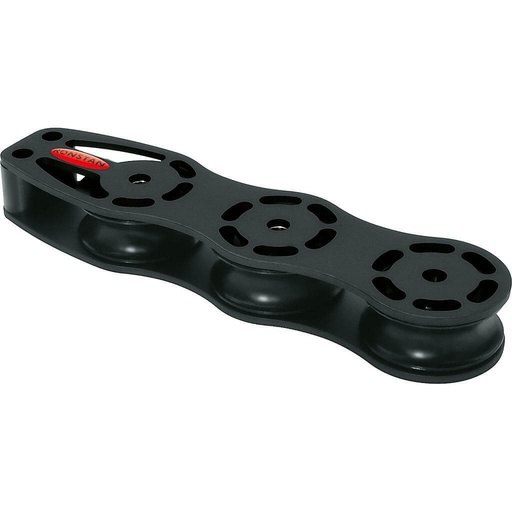

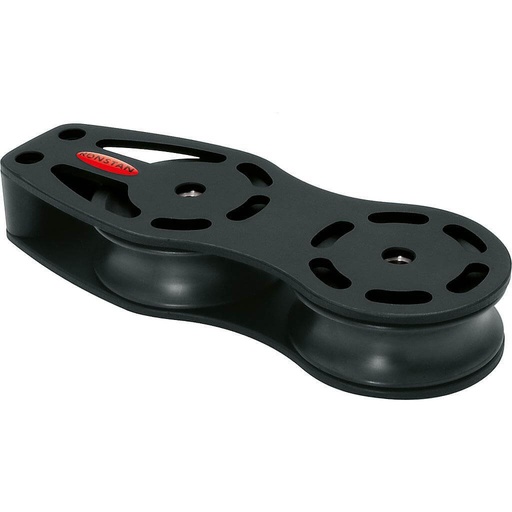

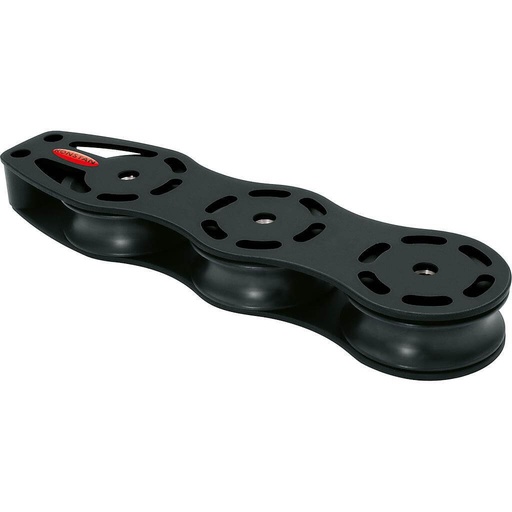

Ronstan Deck-Organiser sind praktische Optionen für Kielboote und Fahrtenyachten, bei denen statische Tragfähigkeit, saubere Leinenumlenkung und Wartungsfreundlichkeit wichtig sind. Ronstan-Organiser werden oft für die unkomplizierte Führung von Fallen und Trimmleinen zu Stoppern, Klemmen und Winschen gewählt.

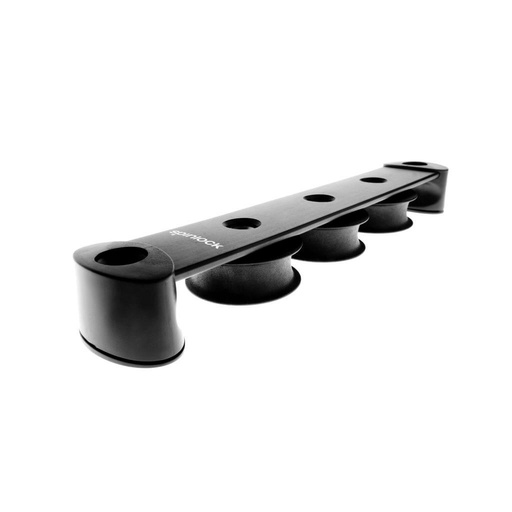

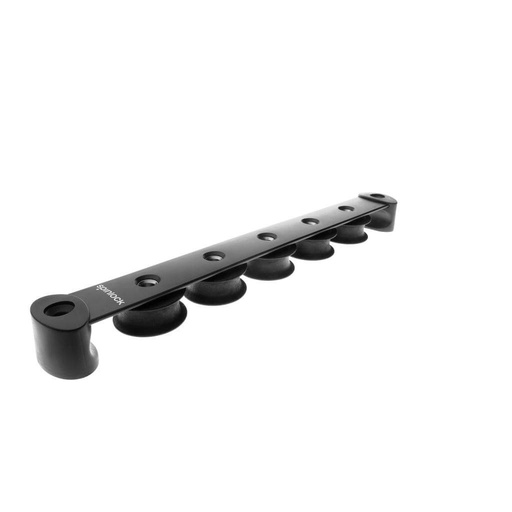

Spinlock Deck-Organiser decken eine große Bandbreite an Leinenführungs-Layouts ab, einschließlich T25-, T38-, T50-, TC50- und TSR-Organiserlösungen. Sie sind besonders relevant, wenn Organiser als Teil eines umfassenderen Spinlock-Systems aus Fallenstoppern und Leinenhandling funktionieren sollen.

Ubi Maior Deck-Organiser sind für höhere Lasten und stärker individualisierte Deckslayouts relevant. Ihre Organiser- und Leinenführungsbeschläge werden häufig in Performance- und Semi-Custom-Anwendungen eingesetzt, in denen kompakte Konstruktion und Lastkontrolle wichtig sind.

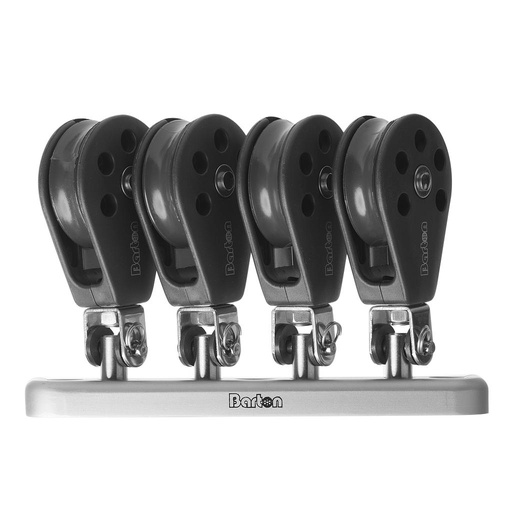

Barton Deck-Organiser eignen sich sehr gut für Fahrtenyachten und Refit-Projekte. Barton bietet Organiser mit mehreren Scheibenzahlen und Scheibengrößen, darunter Modelle mit 2, 3, 4, 5 und 6 Scheiben, die dafür ausgelegt sind, Fallen und Trimmleinen über das Kajütdach und zurück ins Cockpit zu führen.

Montage- und Layout-Aspekte bei Deck-Organisern

Bevor Deck-Organiser ersetzt oder aufgerüstet werden, sollten die bestehende Decksstruktur, die Abstände der Befestigungen und die Anordnung der Gegenplatten geprüft werden. Organiser nehmen erhebliche Seiten- und Vertikallasten auf, insbesondere wenn sie für Fallen und Reffleinen verwendet werden. Bei älteren Booten muss der Montagebereich möglicherweise verstärkt werden, wenn zusätzliche Leinen hinzukommen oder höher belastetes laufendes Gut installiert wird.

Der Organiser sollte so positioniert werden, dass die Leine möglichst gerade in jede Scheibe ein- und ausläuft. Ein kleiner Winkelfehler ist normalerweise akzeptabel, übermäßige Seitenlast erhöht jedoch die Reibung und kann sowohl die Scheibe als auch die Leine beschädigen. Der Organiser sollte außerdem sauber mit der Stopperbank ausgerichtet sein. Verlässt eine Leine den Organiser zu weit oberhalb, unterhalb oder seitlich des Fallenstoppers, kann sie am Stoppergehäuse scheuern oder den Stopper in einem ungünstigen Winkel belasten.

Bei der Planung eines neuen Cockpit-Kontrollsystems ist es sinnvoll, den gesamten Leinenverlauf vor dem Bohren zu erfassen. Beginnen Sie am Mastfuß und prüfen Sie dann Organiser-Position, Stopperabstand, Winsch-Zugwinkel und die Verstauung des losen Leinenendes. Das effizienteste Layout ist in der Regel das mit den wenigsten unnötigen Richtungsänderungen.

Antal Deck-Organiser

FAQ: Deck-Organiser

Was machen Deck-Organiser?

Deck-Organiser lenken Fallen und Trimmleinen vom Mastfuß in Richtung Cockpit um und halten die Leinen dabei getrennt und korrekt ausgerichtet.

Wie viele Scheiben brauche ich?

Zählen Sie die Anzahl der Leinen, die Sie auf jeder Seite des Kajütdachs nach achtern führen möchten, und berücksichtigen Sie dann zukünftige Ergänzungen, sofern der Platz an Deck dies zulässt. Viele Refits profitieren von einer zusätzlichen freien Scheibenposition.

Sind Deck-Organiser mit Kugellager sinnvoll?

Sie sind nützlich, wenn Leinen häufig verstellt werden oder wenn geringe Reibung wichtig ist. Bei hohen statischen Lasten oder selten verstellten Leinen kann ein Organiser mit Gleitlager besser geeignet sein.

Können Deck-Organiser gestapelt werden?

Ja, viele Organiser-Systeme können gestapelt werden, aber der vertikale Leinenwinkel muss sorgfältig geprüft werden, um Seitenlasten und Reibung zu vermeiden.

Welche Leinen laufen normalerweise durch Deck-Organiser?

Typische Leinen sind Fallen, Reffleinen, Baumniederholer-Trimmleinen, Unterliekstrecker, Cunningham-Systeme, Rollleinen und andere Trimmleinen, die nach achtern ins Cockpit geführt werden.

Was ist der Unterschied zwischen einem Deck-Organiser und einem Umlenkblock?

Ein Umlenkblock lenkt normalerweise eine einzelne Leine über einen größeren Winkel um. Ein Deck-Organiser führt mehrere Leinen durch eine kompakte, fest montierte Scheibenanordnung, meist über das Kajütdach in Richtung Stopper und Winschen.
