Was ein Rope Clutch auf einer Segelyacht macht

Ein Rope Clutch ermöglicht es, eine belastete Leine zu halten, ohne sie dauerhaft auf einer Winsch belegen zu müssen. So können mehrere Fallen und Trimmleinen mit einer begrenzten Anzahl von Winschen bedient werden, insbesondere auf Fahrtenyachten, Performance-Cruisern und Offshore-Yachten mit ins Cockpit nach achtern geführten Leinen.

Im Einsatz läuft die Leine normalerweise geradlinig durch das Gehäuse des Stoppers. Bei geschlossenem Hebel greift ein interner Nocken-, Backen-, Keil-, V-Grip- oder Constrictor-Mechanismus in den Mantel der Leine und verhindert, dass sie sich unter Last fiert. Wird der Hebel geöffnet, kann die Leine freigegeben, gefiert oder vollständig entlastet werden. Die meisten modernen Stopper-Konstruktionen erlauben außerdem, die Leine bei geschlossenem Hebel durch die Einheit zu trimmen, sodass sie auf der Winsch dichtgeholt und danach automatisch gehalten werden kann, sobald die Last von der Winsch genommen wird.

Typische Anwendungen sind Großfall und Vorsegelfall, Spinnaker- und Gennakerfallen, Reffleinen, Unterliekstrecker, Baumniederholer-/Kicker-Bedienungen, Rollleinen, Spibaum-Bedienleinen und Traveller-Verstellsysteme. Der passende Stopper muss entsprechend Leinendurchmesser, erwarteter Last, Leinenkonstruktion, Deckslayout und der Art der Bedienung während der Manöver ausgewählt werden.

Rope Clutch, Sailing Clutch, Halyard Clutch, Jammer oder Klemme?

Die Begriffe Rope Clutch, Sailing Clutch und Halyard Clutch werden oft synonym verwendet. Technisch gesehen handelt es sich um einen Fallenstopper; „Sailing Clutch“ beschreibt die Anwendung im Wassersport, während „Halyard Clutch“ üblicherweise dieselbe Einheit speziell für eine Fall bezeichnet.

Ein Rope Clutch unterscheidet sich von einer Curryklemme. Curryklemmen sind nützlich für geringer belastete Trimmleinen, die häufig von Hand verstellt werden müssen, sind aber normalerweise nicht die richtige Lösung für hoch belastete Fallen oder Reffleinen. Ein Rope Clutch bietet ein sichereres, gekapseltes Haltesystem und ist für den Einsatz mit auf der Winsch belasteten Leinen ausgelegt.

Ein Leinenklemmer wird im Allgemeinen dort eingesetzt, wo die Lasten höher sind oder ein unbeabsichtigtes Öffnen möglichst vermieden werden muss. Leinenklemmer werden häufig für größere Yachten, hoch belastete Fallen und Offshore-Regatta-Anwendungen gewählt. Für viele Fahrten- und Performance-Cruising-Yachten bleibt jedoch ein korrekt dimensionierter Rope Clutch beziehungsweise Fallenstopper Einfach die Standardlösung für leicht bis mittel belastete Fallen und Trimmleinen.

So wählen Sie die richtige Rope-Clutch-Größe

Der erste Auswahlpunkt ist der Leinendurchmesser. Jeder Rope Clutch hat einen empfohlenen Leinenbereich, zum Beispiel 6–10mm, 8–12mm, 8–14mm oder 10–14mm, je nach Hersteller und Modell. Die Leine muss innerhalb dieses angegebenen Bereichs liegen, doch das allein garantiert noch keine ideale Funktion.

Grundsätzlich ist die Haltekraft meist besser, wenn der Leinendurchmesser näher am oberen Ende des Arbeitsbereichs des Stoppers liegt. So kann beispielsweise ein 10mm-Fall in einem für 8–10mm optimierten Stopper normalerweise besser funktionieren als in einer breiteren 10–14mm-Einheit, bei der 10mm die untere Grenze darstellt. Das ist besonders wichtig bei modernen dehnungsarmen Leinen, bei denen kleine Unterschiede im Durchmesser, in der Mantelfestigkeit und in der Abflachung der Leine unter Last die Halteleistung des Stoppers beeinflussen können.

Bei der Auswahl eines Fallenstoppers sollten Sie sowohl die nominelle Leinenstärke als auch den tatsächlich gemessenen Durchmesser der verwendeten Leine prüfen. Ältere Leinen können dort, wo sie durch den Stopper laufen, abflachen, verglasen oder im effektiven Durchmesser kleiner werden. Neue Performance-Leinen mit Dyneema- oder anderen HMPE-Kernen können sich zudem anders verhalten als traditionelle geflochtene Polyester-Doppelmantelleinen, selbst wenn der angegebene Durchmesser identisch ist.

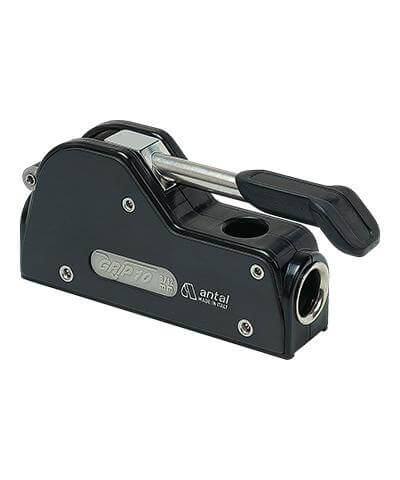

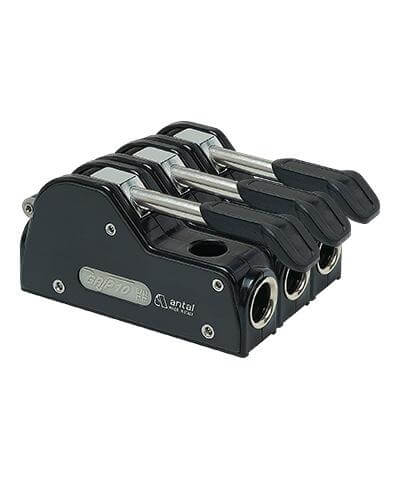

Antal Rope Clutch

Abstimmung der Stopperlast auf Fallen und Trimmleinen

Die Lastangabe ist der zweite entscheidende Faktor. Ein Stopper sollte nicht nur nach Leinendurchmesser ausgewählt werden; er muss auch über ausreichende Haltekapazität für die Anwendung verfügen. Fallen, Reffleinen und hoch belastete Segel-Bedienleinen können erhebliche Lasten erzeugen, insbesondere auf Yachten mit dehnungsarmem laufendem Gut und effizientem Decksbeschlag.

Die erforderliche Haltekraft hängt von mehreren Variablen ab: Segelfläche, Masthöhe, Fallübersetzung, Leinenmaterial, Scheibenreibung, Winschleistung, Reffgeometrie und dem Windbereich, in dem das System eingesetzt wird. Ein Großfall, Genuafall oder eine Reffleine erfordert normalerweise einen höher belastbaren Stopper als eine leicht belastete Traveller-Bedienleine oder ein Spibaum-Niederholer. Liegt die Last nahe an der Obergrenze eines Stopperbereichs, sollte ein höher spezifizierter Sailing Clutch oder ein Leinenklemmer in Betracht gezogen werden.

Safe Working Load, maximale Haltekraft und Hersteller-Prüflast sind nicht immer identisch, daher sollten die Spezifikationen sorgfältig verglichen werden. Wo möglich, sollte mit Reserve ausgewählt werden, statt den kleinsten gerade noch geeigneten Stopper zu wählen. Das ist besonders relevant für Offshore-Segeln, Shorthanded-Segeln und Boote, bei denen Fallen häufig hart auf der Winsch durchgesetzt werden.

Leinenmaterial, Mantelgriff und rutschende Fallen

Einer der häufigsten Gründe für den Austausch oder das Upgrade eines Rope Clutch ist das Rutschen der Fall. Ein rutschender Stopper wird nicht immer allein durch den Stopper verursacht. Das Problem kann von der Leine, dem Stopper, der Installation oder einer Kombination aus allen drei Faktoren ausgehen.

Häufige Ursachen sind ein zu kleiner Leinendurchmesser, eine unter Last abgeflachte Leine, ein verschlissener Nocken oder eine verschlissene Backe, ein polierter oder verglaster Leinenmantel, ein falscher Stopperbereich, ein ungünstiger Anstellwinkel oder ein moderner reibungsarmer Mantel, der in einer älteren Stopperkonstruktion nicht genügend Grip erzeugt. Fallen mit Dyneema-Kern können das Problem verstärken, weil sie sich weniger dehnen als Polyester und dadurch höhere Spitzenlasten auf den Stopper übertragen. Ist der Mantel zu weich, kann die Leine unter den minimal wirksamen Stopperdurchmesser komprimiert werden und beginnen zu kriechen.

Wenn Sie Schlupf diagnostizieren, prüfen Sie zuerst, ob der Leinendurchmesser noch zum Stopperbereich passt. Kontrollieren Sie dann die Greifflächen auf Verschleiß, Verschmutzung oder Beschädigung. Liegt die Leine technisch im Bereich, rutscht aber weiterhin, kann ein Stopper mit einem anderen Greifmechanismus, einem kleineren Leinenbereich, einer Keramik-Nocken-Option oder einem besser geeigneten Leinenmantel erforderlich sein.

Montageposition, Stopperausrichtung und Leinenführung

Die Montageform eines Rope Clutch ist nicht nur ein Detail des Deckslayouts; sie beeinflusst die Leinenführung, den Zugang zum Hebel, den Leinenverschleiß und die Art, wie der Stopper unter Last bedient werden kann. Bei der Wahl eines Sailing Clutch oder Halyard Clutch sollte geprüft werden, ob die Leine über das Kajütdach nach achtern geführt wird, senkrecht am Mast montiert ist, an einer Seitenfläche befestigt wird oder in ein Endlosleinen-Bediensystem integriert ist.

Die meisten konventionellen Decksinstallationen verwenden einen aufrecht montierten Rope Clutch, der auf einer flachen horizontalen Fläche zwischen Decksorganizer und Winsch montiert ist. Das ist die übliche Anordnung für Fallen, Reffleinen und Trimmleinen, die ins Cockpit nach achtern geführt werden. Die Leine sollte so gerade wie möglich in den Stopper ein- und aus ihm austreten, wobei der Stopper zum Decksorganizer davor und zur Winsch dahinter ausgerichtet sein sollte. Schlechte horizontale oder vertikale Ausrichtung kann die Reibung erhöhen, den Mantelverschleiß beschleunigen und die Haltewirkung verringern.

Ein integrierter Rope Clutch wird dort eingesetzt, wo die Stopperfunktion Teil eines kompakteren oder systemspezifischen Deckslayouts ist. Integrierte Lösungen können nützlich sein, wenn der Platz begrenzt ist, wenn der Stopper Teil einer speziellen Leinenführungseinheit ist oder wenn der Leinenlauf bereits durch die umgebende Hardware vorgegeben wurde. Bei solchen Installationen sollte die Montagefläche des Herstellers sorgfältig geprüft und bestätigt werden, dass die Leine weiterhin sauber geführt werden kann, ohne das Stoppergehäuse seitlich zu belasten.

Seitlich montierte Rope Clutches werden verwendet, wenn ein horizontal montierter Decksstopper nicht praktikabel ist oder wenn der Stopper an einer vertikalen oder geneigten Fläche befestigt werden muss. Backbord- und Steuerbord-Versionen sind nicht in jeder Installation austauschbar, da sich Hebelausrichtung, Leinenlauf und zugängliche Bedienseite unterscheiden können. Ein Backbord-Rope-Clutch sollte normalerweise für eine Backbord-Installation gewählt werden, während ein Steuerbord-Rope-Clutch dort gewählt werden sollte, wo die Leine von Steuerbord bedient wird. Das ist besonders wichtig an den Kajütdachseiten, bei Mast-Installationen und in kompakten Cockpit-Layouts mit begrenztem Hebelfreiraum.

Ein Rope Clutch für Endlosleinen ist eine speziellere Option, die normalerweise mit geschlossenen oder endlosen Bedienleinen statt mit einem konventionellen Fallende verbunden ist. Diese sind relevant für einige Roll-, Trimm- und Leinenbediensysteme, bei denen die Leine nicht einfach nur in eine Richtung belastet und bedient wird. Bei der Auswahl eines Endlosleinen-Stoppers sollten Leinendurchmesser, Leinenkonstruktion, Biegeradius und die Frage geprüft werden, ob der Stopper dafür ausgelegt ist, beide Parten der Leine zu halten, ohne übermäßige Kompression oder lokale Mantelschäden zu verursachen.

In allen Fällen sollte die Wahl der Montage zusammen mit Leinendurchmesser, Safe Working Load, Anzahl der Leinenführungen und Wartungszugang betrachtet werden. Ein korrekt spezifizierter Stopper in der falschen Ausrichtung kann dennoch Bedienprobleme verursachen, während ein korrekt montierter Stopper die Leinenkontrolle verbessert, den Leinenverschleiß reduziert und das Deckslayout unter Last leichter bedienbar macht.

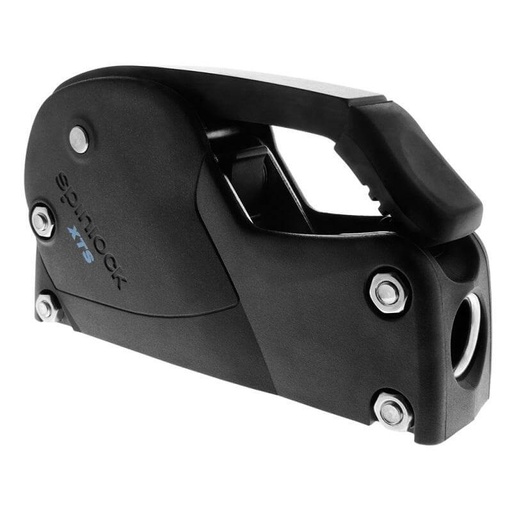

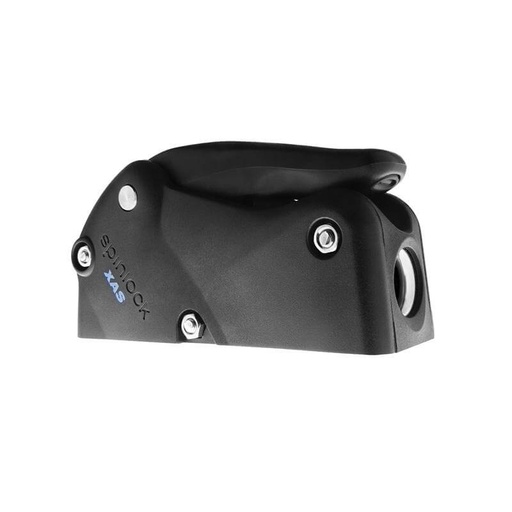

Spinlock Rope Clutch

Überlegungen zu Rope-Clutch-Marken und -Baureihen

Verschiedene Hersteller verwenden unterschiedliche Stoppermechanismen und Materialien. Einige Konstruktionen nutzen konventionelle Nocken- und Grundplatten-Greifflächen; andere verwenden V-förmige Greifgeometrien, keramisch beschichtete Komponenten, textile Constrictor-Systeme oder Mehrkontakt-Mechanismen zur Leinenumlenkung. Die richtige Wahl hängt von Last, Leinentyp, Decksplatz, Öffnungsverhalten und Wartungsfreundlichkeit ab.

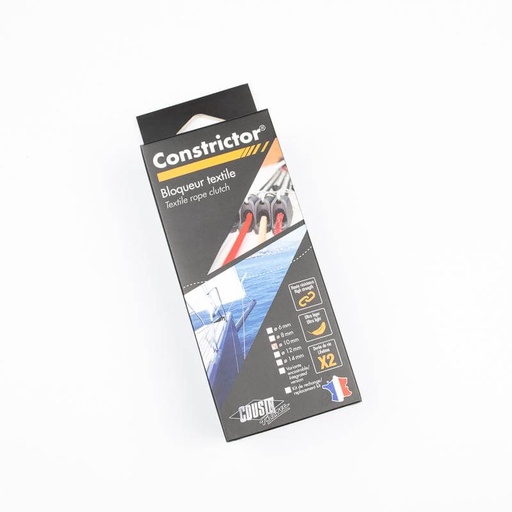

Spinlock, Lewmar, Antal, Karver, Rutgerson und Cousin Trestec bieten alle Rope-Clutch-Lösungen für unterschiedliche Yachtgrößen und Anwendungen an. Statt allein nach Marke zu wählen, sollten Leinenbereich, Haltekraft, Stoppermechanismus, Hebelbedienung, Montagefläche, Ersatzteilverfügbarkeit und die Kompatibilität mit Ihrem bestehenden Deckslayout verglichen werden. Ein kompakter Rope Clutch kann zu einem engen Kajütdach passen, während eine höher belastbare Einheit für moderne Fallen- und Reffsysteme besser geeignet sein kann.

Wartung, Nocken und Ersatzteile

Ein Rope Clutch ist ein arbeitendes, lasttragendes Bauteil und sollte regelmäßig überprüft werden. Achten Sie auf verschlissene Nocken, gerissene Hebel, lose Befestiger, verformte Grundplatten, scharfe Kanten, Salzablagerungen und Leinenstaub im Mechanismus. Wenn der Stopper schwergängiger wird, ungleichmäßig öffnet oder zu rutschen beginnt, kann eine Reinigung, Wartung oder der Austausch von Teilen erforderlich sein.

Viele Rope-Clutch-Baureihen verfügen über austauschbare Nocken, Grundplatten, Hebel, Kennzeichnungen und Service-Kits. Der Austausch eines verschlissenen Nockens kann die Haltefunktion wiederherstellen, wenn das Stoppergehäuse noch in gutem Zustand ist und die Leine weiterhin kompatibel bleibt. Ist der Stopper für die Anwendung jedoch zu klein dimensioniert, beschädigt, veraltet oder für den verwendeten Leinentyp nicht mehr geeignet, ist ein kompletter Austausch meist die bessere technische Lösung.

Rope Clutch FAQ

Was ist der Unterschied zwischen einem Rope Clutch und einem Halyard Clutch?

Ein Halyard Clutch ist ein Rope Clutch, der speziell für eine Fall verwendet wird. Derselbe Stoppertyp kann auch für Reffleinen, Rollleinen und andere Bediensysteme verwendet werden, sofern Leinendurchmesser und Lastangabe geeignet sind.

Wie weiß ich, welche Größe Rope Clutch ich brauche?

Beginnen Sie mit dem Leinendurchmesser und prüfen Sie dann die für die Anwendung erforderliche Haltekraft. Die Leine sollte innerhalb des vom Hersteller angegebenen Bereichs liegen, idealerweise nicht direkt an der unteren Grenze, wenn eine hohe Haltekraft erforderlich ist.

Warum rutscht meine Fall im Stopper?

Fallenschlupf wird meist durch eine zu kleine oder abgeflachte Leine, verschlissene Stopper-Innenteile, einen ungeeigneten Leinenmantel, zu hohe Last, einen falschen Stopperbereich oder eine schlechte Leinenausrichtung verursacht. Moderne dehnungsarme Fallen können die Grenzen älterer Stopperkonstruktionen aufzeigen.

Kann ich einen Rope Clutch unter Last öffnen?

Einige Stopper sind für kontrolliertes Öffnen unter Last ausgelegt, aber am sichersten ist es meist, die Last zuerst auf eine Winsch zu nehmen, bevor der Stopper geöffnet wird, insbesondere bei Fallen und Reffleinen.

Wann sollte ich statt eines Rope Clutch einen Jammer wählen?

Ein Jammer sollte in Betracht gezogen werden, wenn die Lasten höher sind, ein unbeabsichtigtes Öffnen kritisch wäre oder die Anwendung außerhalb des sicheren Arbeitsbereichs verfügbarer Stopper-Einheiten liegt.
