Garmin NMEA 2000 Komponenten für Segelsysteme

Im Kern vieler moderner Bordelektronik-Installationen im Segelsport steht das NMEA 2000-Netzwerk, ein standardisiertes Kommunikationsprotokoll zur Verbindung von Instrumenten, Sensoren und Navigationsgeräten. Garmin bietet eine Reihe wesentlicher Komponenten, die für den Aufbau und die Wartung dieses Netzwerks erforderlich sind.

Die verfügbaren Garmin NMEA 2000-Hardwarekomponenten umfassen:

- Backbone- und Drop-Kabel (verschiedene Längen)

- T-Steckverbinder (T-Stücke)

- Komplette Starter-Kits

Diese Komponenten werden verwendet, um eine Backbone-und-Spur-Topologie zu erstellen, bei der jedes Gerät an eine zentrale Datenleitung angeschlossen wird. Diese Struktur ermöglicht es mehreren Geräten, Daten wie Wind, Tiefe, GPS-Position und Kurs in Echtzeit gemeinsam zu nutzen.

Struktur und Funktion des NMEA 2000-Netzwerks

Ein korrekt installiertes NMEA 2000-Netzwerk ist entscheidend für eine zuverlässige Systemleistung. Garmin-Komponenten entsprechen den standardmäßigen Micro-C-Steckerspezifikationen und gewährleisten so die Kompatibilität mit anderer NMEA 2000-zertifizierter Ausrüstung.

Ein typisches Netzwerk umfasst:

- Backbone-Kabel über die gesamte Länge des Systems

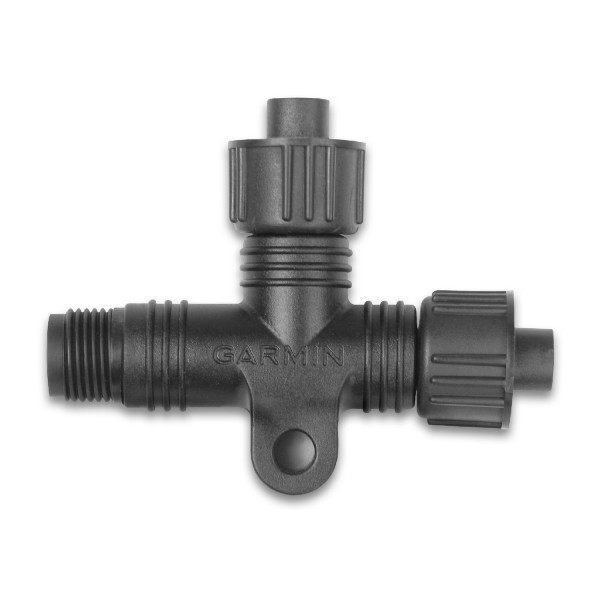

- T-Stücke für jedes angeschlossene Gerät

- Drop-Kabel, die Geräte mit dem Backbone verbinden

- Stromeinspeisung und Abschlusswiderstände an jedem Ende des Backbones

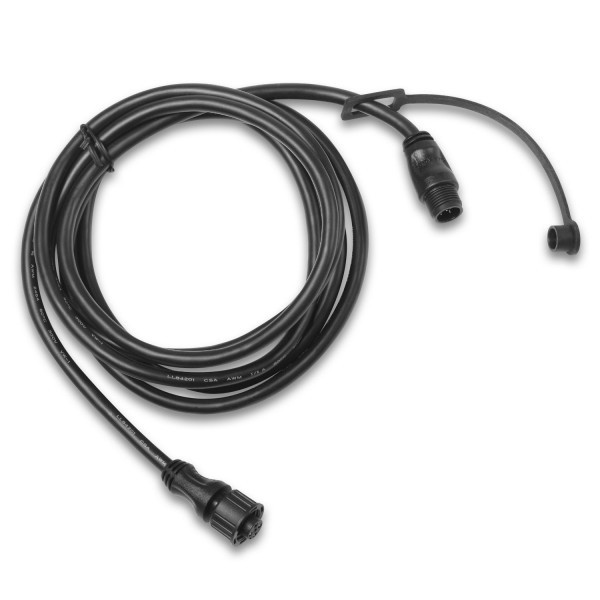

Garmins Drop-Kabel (erhältlich in 30 cm, 2 m und 10 m Länge) ermöglichen eine flexible Installation je nach Layout an Bord. Kürzere Kabel werden typischerweise für am Steuerstand montierte Instrumente verwendet, während längere Leitungen für Anschlüsse am Mastfuß oder Navigationsstationen erforderlich sein können.

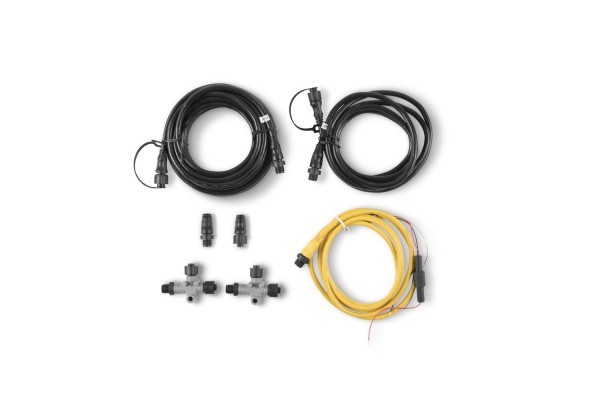

Das Garmin NMEA 2000 Starter Kit liefert die wesentlichen Komponenten, die für den Aufbau eines grundlegenden Netzwerks erforderlich sind, und eignet sich damit für Neuinstallationen oder Systemerweiterungen.

Kompatibilität und Integration

Garmin NMEA 2000-Komponenten sind so ausgelegt, dass sie vollständig mit branchenüblichen NMEA 2000-Netzwerken kompatibel sind. Das bedeutet, dass sie zusammen mit Geräten anderer Hersteller wie B&G, Raymarine oder NKE verwendet werden können.

Aus technischer Sicht gilt:

- Alle Komponenten verwenden standardisierte Steckverbinder und Spannungsspezifikationen

- Die Datenkommunikation folgt den PGN-Protokollen (Parameter Group Number)

- Die Netzwerkerweiterung ist modular und skalierbar

Dadurch eignet sich Garmin-Netzwerkhardware sowohl für Neubauten als auch für Nachrüstinstallationen, bei denen die Kompatibilität mit bestehenden Bordsystemen essenziell ist.

Installationshinweise für NMEA 2000-Systeme

Bei der Installation von Garmin NMEA 2000-Komponenten müssen mehrere technische Faktoren berücksichtigt werden, um die Systemstabilität sicherzustellen:

Backbone-Layout

Das Backbone sollte als durchgehende Leitung mit Abschlusswiderständen an beiden Enden verlegt werden. Eine fehlerhafte Terminierung ist eine häufige Ursache für Netzwerkausfälle.

Kabellängen

Drop-Kabel sollten gemäß den NMEA 2000-Spezifikationen im Allgemeinen 6 Meter pro Gerät nicht überschreiten. Die Auswahl geeigneter Kabellängen hilft, Signalverluste zu minimieren.

Stromversorgung

Das Netzwerk muss korrekt mit Strom versorgt werden, typischerweise über einen dedizierten Einspeiseknoten. Spannungsabfälle über lange Backbone-Strecken sollten vermieden werden.

Verbindungsintegrität

Alle Steckverbinder sollten ordnungsgemäß abgedichtet und gesichert sein, insbesondere in exponierten maritimen Umgebungen, in denen eindringende Feuchtigkeit die Leistung beeinträchtigen kann.

Die Verwendung aufeinander abgestimmter Komponenten desselben Herstellers, wie Garmin-Kabel und T-Stücke, trägt dazu bei, eine gleichbleibende Verbindungsqualität sicherzustellen und potenzielle Kompatibilitätsprobleme zu reduzieren.

Garmin Smartwatch

Garmin quatix® – Integration der Segel-GPS-Smartwatch

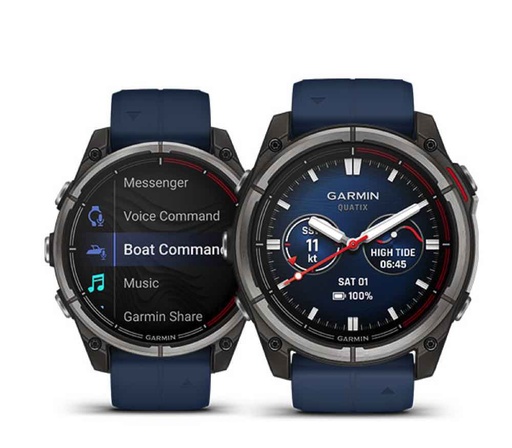

Zusätzlich zu den Netzwerkkomponenten bietet die quatix®-Serie von Garmin eine tragbare Schnittstelle für Borddaten und Navigationsübersicht. Die quatix® 8 wurde speziell für den maritimen Einsatz entwickelt und kombiniert GPS-Funktionalität mit der Konnektivität zu Bordsystemen.

Aus seglerischer Sicht gehören zu den wichtigsten technischen Fähigkeiten:

- GPS-basierte Positionsverfolgung und Routenüberwachung

- Integration mit Bordsystemen über drahtlose Konnektivität

- Anzeige wichtiger Navigationsdaten wie Geschwindigkeit, Kurs und Wegpunkte

- Fernsteuerungsfunktionen für kompatible Garmin-Geräte

Der Einsatz eines tragbaren Geräts ermöglicht es Crewmitgliedern, auf Navigationsdaten zuzugreifen, ohne sich direkt am Kartenplotter befinden zu müssen, was besonders bei Manövern oder bei Bewegungen an Bord nützlich sein kann.

Anwendungsfälle im Segelsport

Garmin-Produkte in dieser Kategorie werden typischerweise in folgenden Szenarien eingesetzt:

Netzwerkinstallation oder Upgrade

- Aufbau eines neuen NMEA 2000-Backbones

- Erweiterung eines bestehenden Instrumentennetzwerks

- Austausch beschädigter oder alternder Verkabelung

Systemintegration

- Anschluss von Wind-, Tiefen- und GPS-Sensoren

- Verbindung mehrerer Displays oder Instrumente

- Sicherstellung eines konsistenten Datenflusses zwischen Geräten

Mobilität an Bord

- Überwachung von Navigationsdaten über tragbare Geräte

- Fernzugriff auf GPS- und Routeninformationen

- Unterstützung beim Segeln mit kleiner Crew, bei dem Mobilität wichtig ist

Warum NMEA 2000-Komponenten wichtig sind

In modernen Segelsystemen ist die Zuverlässigkeit des Datennetzwerks genauso wichtig wie die Geräte selbst. Minderwertige Verbindungen oder eine fehlerhafte Installation können zu Folgendem führen:

- Zeitweiser Datenverlust

- Inkonsistente Instrumentenanzeigen

- Ausfällen der Netzwerkkommunikation

Die Verwendung korrekt spezifizierter Komponenten, wie Garmin NMEA 2000-Kabel und Steckverbinder, trägt dazu bei, die Signalintegrität zu erhalten und einen stabilen Betrieb im gesamten System sicherzustellen.

Häufig gestellte Fragen - Garmin

Was ist ein Garmin NMEA 2000 Drop-Kabel?

Ein Drop-Kabel verbindet ein einzelnes Gerät (wie ein Instrument oder einen Sensor) über ein T-Stück mit dem Haupt-Backbone des NMEA 2000-Netzwerks.

Sind Garmin NMEA 2000-Komponenten mit anderen Marken kompatibel?

Ja, Garmin-Komponenten entsprechen den NMEA 2000-Standardspezifikationen und können mit anderer zertifizierter Marineelektronik verwendet werden.

Was ist in einem Garmin NMEA 2000 Starter Kit enthalten?

Typischerweise enthält es Backbone-Kabel, T-Steckverbinder, Abschlusswiderstände und Stromversorgungskomponenten, die für den Aufbau eines grundlegenden Netzwerks erforderlich sind.

Wie lang darf ein NMEA 2000 Drop-Kabel sein?

Die Standardrichtlinien empfehlen zur Aufrechterhaltung der Signalintegrität eine maximale Länge von 6 Metern pro Drop-Kabel.

Wofür wird die Garmin quatix® beim Segeln verwendet?

Die quatix® Smartwatch bietet GPS-Navigation, die Anzeige von Borddaten und Fernzugriff auf kompatible Garmin-Systeme.
