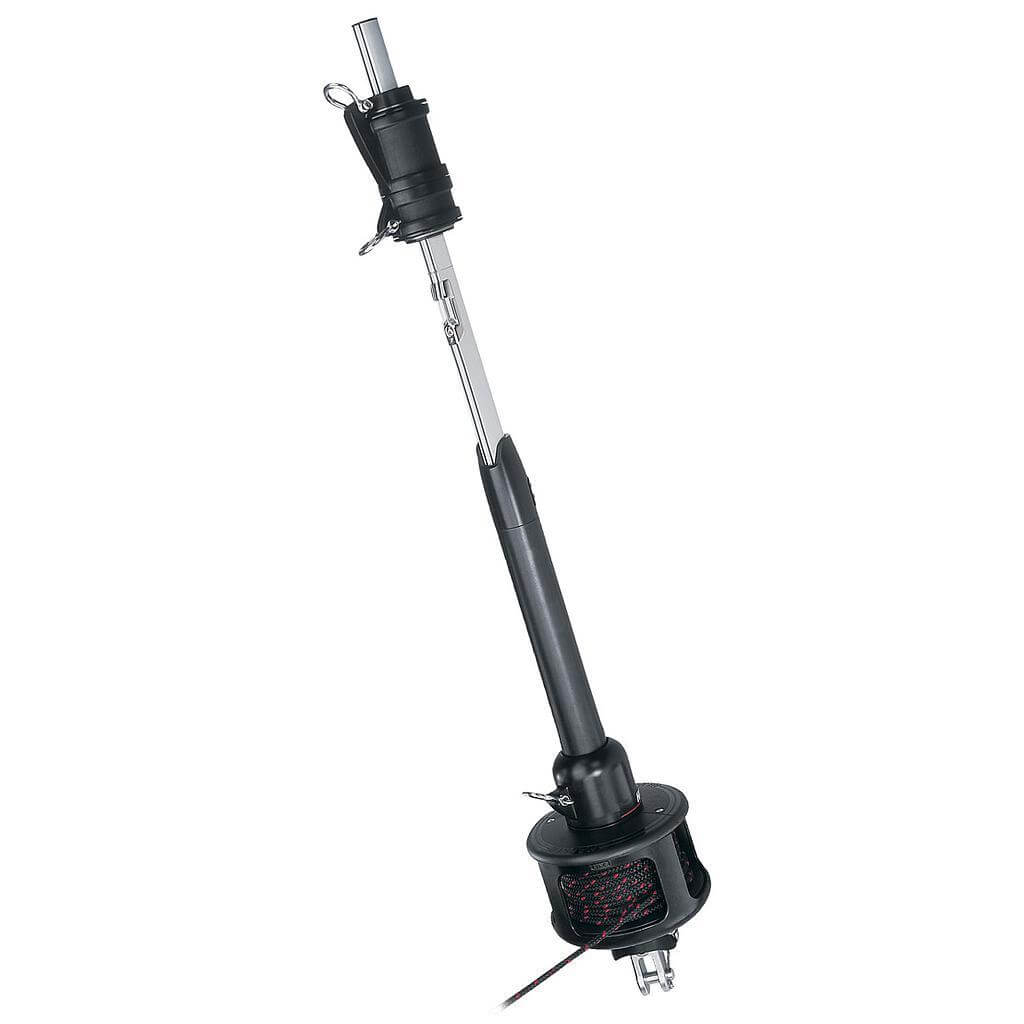

Specifications for Harken MKIV Unit 0 Sistema avvolgifiocco
| Boat | |
|---|---|
| Dimensione barca consigliata - Max (ft) | 30 |
| Dimensione barca consigliata - Min (ft) | 22 |
| Dimensions | |
| A (mm) | 96 |
| B (mm) | 150 |
| C (mm) | 47 |
| D (mm) | 140 |
| E (mm) | 66 |
| F (mm) | 997 - 1041 |
| G (mm) | 203 - 213 |
| H (mm) | 175 - 186 |
| I (mm) | 51 - 59 |
| J (mm) | 23 |
| K (mm) | 26 |
| Ø tamburo (mm) | 140 |
| Ø perno (mm) | 11.1 |
| Ø cavo metallico Max (mm) | 6 |
| Furling | |
| Lunghezza estrusione (mm) | 2130 |
| Ø estrusione (mm) | 23 |
| Riferimento estrusione | 7410.30 |
| Peso estrusione (g/m) | 425 |
| Lunghezza strallo Max (mm) | 13800 |
| Lunghezza strallo Std. (mm) | 11700 |
| Canaletta ralinga (Singola/Doppia) | Doppia canaletta d’inferitura |
| Ø ralinga (mm) | 5 |
| Rigging | |
| Dimensione asta DASH Max | -6 |
| Ø stelo Max (mm) | 5.03 |
| Weight | |
| Peso (g) | 9525 |
Product specifications
are provided for guidance only, subject to error /
change and without warranty or guarantee. Refer to
manufacturer’s own datasheets / manuals for further
information.
|
Harken MKIV, MKIC Ocean & MKIV Underdeck Range.pdf
Harken Catalogue for the MKIV, MKIV Ocean and MKIV Underdeck Ranges.
|
|
|
|
MKIV Unit 0_DE.pdf
Deutsche Fock Reffen & Rollen Installations Handbuch für H-7410.10 (Unit 0)
|
|
|
|
MKIV Unit 0_EN.pdf
English Jib Reefing and Furling Installation Manual for H-7410.10 (Unit 0)
|
|
|
|
Harken_MKIV_JibFurler_catalogue_2020_EN.pdf
|
