Un chariot d'écoute de grand voile fait partie de ces systèmes qui tendent à se faire oublier — jusqu’au moment où il cesse de fonctionner correctement.
Lorsque la friction du chariot augmente, le réglage devient irrégulier. Lorsque le chariot se vrille sous charge, la tension de chute devient plus difficile à contrôler. Lorsque les charges latérales dépassent la géométrie des roulements, le chariot d'écoute de grand voile devient soudainement dur exactement quand vous avez le plus besoin d’un réglage précis.
Les yachts modernes imposent d’énormes contraintes aux systèmes de chariot :
- des grand-voiles plus grandes,
- des tableaux arrière plus larges,
- des grand-voiles à corne,
- des charges de hale-bas plus élevées,
- des systèmes d’écoute à l’allemande,
- et des plans de voilure de plus en plus agressifs.
Les charges générées par un croiseur performant moderne de 40 pieds peuvent être nettement plus élevées que celles observées sur d’anciens bateaux de course de taille comparable.
C’est précisément là que la gamme de chariots d'écoute de grand voile Antal 4Race devient intéressante.
Plutôt que de viser uniquement des chiffres de friction ultra-faibles dans des conditions idéales, les systèmes 4Race semblent conçus autour de quelque chose de bien plus utile en navigation réelle :
- maintenir une manœuvre fluide sous charge combinée,
- résister à la déformation en torsion,
- et supporter le type de charges dynamiques rencontrées au large et au près sous pleine puissance.
Pour les propriétaires qui remplacent d’anciens systèmes de chariot, la différence ne se mesure souvent pas à la facilité avec laquelle le chariot se déplace au port, mais à la maîtrise qu’offre encore le système de chariot d’écoute de grand voile une fois l’écoute fortement chargée et le bateau lancé dans de bonnes conditions.
Bien Plus Qu’un Simple Chariot d’Écoute de Grand-Voile
L’une des erreurs les plus courantes lors du choix d’un chariot d’écoute de grand voile est de ne penser qu’au chariot lui-même.
En réalité, un chariot d’écoute de grand voile est un système mécanique intégré composé de :
- profil de rail,
- géométrie des roulements,
- embouts de contrôle,
- rapports de palan,
- réas de contrôle,
- positions des taquets,
- articulation du bloc d’écoute de grand-voile,
- et intégration au pont.
Un chariot qui fonctionne à merveille sur un bateau peut sembler peu pratique ou surchargé sur un autre, simplement parce que la géométrie de contrôle est mauvaise.
C’est pourquoi nous avons abordé la gamme Antal 4Race comme un système configurable de chariot d’écoute de grand voile, plutôt que comme une collection de pièces individuelles.
Sur chaque page produit 4Race de notre site web, les composants compatibles peuvent être ajoutés directement depuis la page produit elle-même, notamment :
- embouts,
- goupilles d’arrêt,
- embouts de contrôle,
- taquets coinceurs,
- et poulies OPF compatibles.
C’est important, car spécifier des systèmes de chariot à partir d’un catalogue peut vite devenir confus dès que l’on commence à combiner :
- différentes options de rail,
- rapports de palan,
- joints articulés,
- et configurations de poulies.
Plutôt que de vendre un « kit » fixe, nous préférons permettre une configuration correcte du système en fonction du bateau réel et de l’agencement du cockpit.

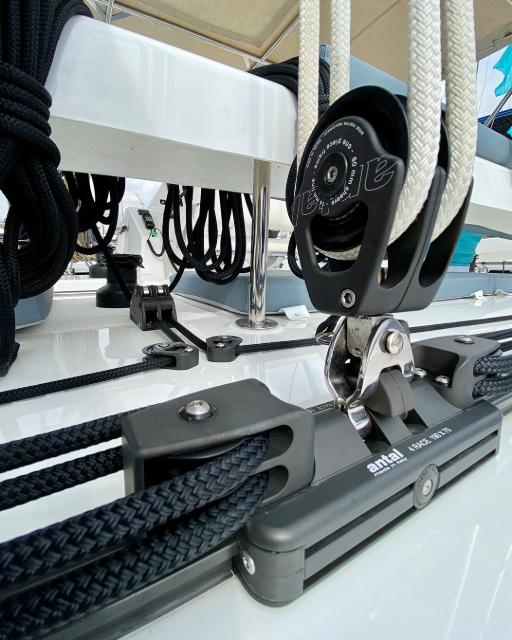

Systèmes de chariot d'écoute de grand voile Antal 4Race 190 mm
Comprendre la Gamme de Chariots d’Écoute de Grand-Voile Antal 4Race
Dans la gamme que nous publions actuellement, les quatre tailles clés de chariot sont :
- 4Race100
- 4Race110
- 4Race150
- 4Race190
Le numéro de modèle lui-même correspond approximativement à la longueur totale du chariot en millimètres.
Ce détail est plus important qu’il n’y paraît au premier abord.
À mesure que les chariots s’allongent, ils gagnent :
- une plus grande longueur de contact des roulements,
- une stabilité accrue en torsion,
- des charges de travail plus élevées,
- et des dispositifs de contrôle plus sophistiqués.
Il ne s’agit pas seulement de supporter davantage de charge verticale.
Systèmes de chariot d'écoute de grand voile sur les yachts modernes sont soumis à trois types de charges simultanées :
- compression verticale due à la tension de l’écoute,
- charges latérales horizontales dues à l’angle de la bôme,
- et efforts de torsion provoqués par une géométrie décalée.
Plus le corps du chariot et l’écartement des roulements sont importants, mieux le système peut résister à ces efforts combinés.
Tailles de Chariot d’Écoute de Grand-Voile et Applications Bateau
La gamme publiée 100–190 couvre une grande partie des croiseurs performants modernes et des cruiser-racers d’environ 25 à 48 pieds.
| Modèle | Longueur du chariot | Taille du rail | Taille du bateau | SWL |
|---|---|---|---|---|
| 4Race100 | 98 mm | 27 × 20 mm | 25–33 ft | 820 kg |
| 4Race110 | 110 mm | 31 × 21 mm | 30–36 ft | 1000 kg |
| 4Race150 | 150 mm | 31 × 21 mm | 35–42 ft | 1400 kg |
| 4Race190 | 190 mm | 31 × 21 mm | 41–48 ft | 1900 kg |
Ces recommandations de taille sont basées sur :
- une écoute en bout de bôme,
- et des applications de rail d’écoute de génois.
Comme toujours, les charges réelles dépendent fortement de :
- du plan de voilure,
- du moment de redressement,
- des charges de hale-bas,
- et de la géométrie de la bôme.
Un croiseur performant moderne et léger équipé d’une grand-voile à corne peut facilement générer des charges sur le chariot d’écoute de grand voile nettement supérieures à celles d’un yacht traditionnel plus lourd de longueur comparable.
Les configurations d’écoute au milieu de la bôme augmentent aussi considérablement les charges sur le chariot.
Pourquoi le Chariot d’Écoute de Grand-Voile 4Race100 Utilise un Rail Différent
Le plus petit système 4Race100 fonctionne sur :
- un rail de 27 × 20 mm.
Toutes les tailles supérieures à partir du 110 partagent :
- la plateforme 31 × 21 mm.
Il s’agit en réalité d’une répartition intelligente au sein de la gamme.
Le système 100 est optimisé autour de :
- faible poids,
- dimensions compactes,
- et cockpits plus compacts.
Avec seulement 0,23 kg, le chariot 100 est remarquablement compact pour un chariot affichant une SWL de 820 kg.
La plateforme plus grande de 31 × 21 utilisée par les systèmes 110, 150 et 190 offre :
- une rigidité structurelle supérieure,
- des fixations plus grosses,
- un écartement de roulements plus large,
- et surtout, une compatibilité d’évolution.
Un yacht équipé d’un rail 31 × 21 peut potentiellement passer entre les tailles de chariot d’écoute de grand voile 110, 150 et 190 sans remplacer le rail lui-même.
Cette flexibilité est particulièrement utile pour les bateaux de course évolutifs ou les croiseurs performants qui pourraient ensuite passer à des plans de voilure plus grands.
Quatre Circuits de Roulements — et Pourquoi C’est Important
L’un des aspects techniquement les plus intéressants des systèmes de chariot d’écoute de grand voile 4Race est l’agencement même des roulements.
Chaque chariot utilise :
- deux circuits inférieurs de billes Torlon,
- et deux circuits supérieurs de billes Delrin.
Les roulements inférieurs en Torlon supportent les plus fortes charges de compression, tandis que les circuits supérieurs en Delrin aident à stabiliser le chariot face au soulèvement et à la déformation en torsion.
Le nombre de roulements augmente sensiblement à mesure que la taille du chariot augmente :
| Modèle | Billes Delrin | Billes Torlon |
|---|---|---|
| 100 | 54 | 54 |
| 110 | 62 | 62 |
| 150 | 86 | 86 |
| 190 | 112 | 112 |
Cette augmentation progressive de la longueur des roulements est l’une des raisons pour lesquelles les plus grands chariots restent fluides sous charge latérale au lieu de devenir « accrocheurs » ou résistants lorsqu’ils sont fortement chargés.
Cela devient particulièrement perceptible sur :
- les rails larges,
- les bateaux fortement repris au hale-bas,
- et les yachts naviguant de manière agressive au près.
Conçu pour de Vraies Charges de Chariot d’Écoute de Grand-Voile
Un thème récurrent dans toute la conception 4Race est la gestion des charges dans des conditions imparfaites.
Plusieurs détails indiquent clairement une utilisation orientée large et performance :
- corps de chariot extrudés en une seule pièce,
- composants en alliage anodisé noir dur,
- ferrures inox AISI316,
- géométrie de retenue en cas de surcharge,
- et fenêtres d’entretien des roulements facilement accessibles.
Une caractéristique particulièrement importante est que le chariot reste mécaniquement retenu sur le rail même en cas de défaillance des billes due à une surcharge.
Il s’agit d’un véritable détail d’ingénierie, et non d’un simple argument marketing.
Les systèmes de chariot d’écoute de grand voile subissent des charges de choc extrêmement élevées lors de :
- empannages accidentels,
- départs au lof,
- virements brutaux,
- et à-coups sur l’écoute au large.
Éviter une séparation totale du chariot en cas de défaillance constitue un avantage de sécurité réel.
Joints Articulés et Poulies OPF
Le système de joint articulé « stand-up » est un autre aspect distinctif de la gamme.
Au lieu d’utiliser une simple manille libre, le chariot peut être équipé d’un joint articulé dédié conçu spécifiquement pour les poulies Antal OPF.
Les associations de poulies compatibles sont :
- 4Race100 → OPF 60
- 4Race110 → OPF 70
- 4Race150 → OPF 80
- 4Race190 → OPF 80, montages à poulie simple ou double
Les systèmes les plus grands utilisent également des versions spéciales à émerillon long des poulies OPF :
- J pour le 100
- J1 pour le 150
- J2 pour le 190
Cette géométrie d’articulation plus longue améliore :
- l’alignement,
- l’amplitude d’articulation,
- et le transfert de charge dans le corps du chariot.
Cela explique aussi pourquoi il est important de spécifier correctement le système.
Sans bien comprendre la compatibilité des poulies et les exigences d’émerillon, il est très facile de mélanger des composants incompatibles.

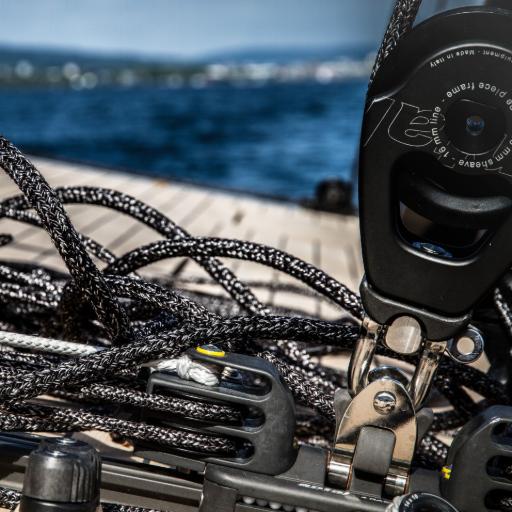

Systèmes de chariot d'écoute de grand voile Antal 4Race
Les Systèmes de Contrôle du Chariot d’Écoute de Grand-Voile Évoluent Avec la Taille du Bateau
Un autre aspect intelligent de la gamme réside dans la manière dont les systèmes de contrôle du chariot évoluent avec l’augmentation des charges.
Les plus petits systèmes 100 sont généralement configurés avec :
- 1:1,
- 2:1,
- ou 3:1.
À mesure que les charges augmentent, les plus grands chariots acceptent des systèmes de palan de plus en plus puissants :
- 4:1 sur le 110,
- 5:1 sur le 150,
- et jusqu’à 6:1 sur le 190.
C’est important, car les charges sur le chariot d’écoute de grand voile augmentent très rapidement sur les grands bateaux.
Sans démultiplication suffisante, les chariots deviennent difficiles à régler sous charge — en particulier en équipage réduit ou au près sous pleine puissance.
La modularité de la gamme 4Race permet d’adapter correctement la géométrie de contrôle au yacht et à sa façon de naviguer.
Pas Seulement pour les Bateaux de Course
Malgré le nom « 4Race », ces systèmes de chariot d’écoute de grand voile ne sont pas réservés aux purs bateaux de course.
En pratique, ils conviennent extrêmement bien à :
- des yachts de croisière rapides,
- des croiseurs performants,
- des cruiser-racers hauturiers,
- et des bateaux naviguant en équipage réduit.
L’accent mis sur :
- la rigidité structurelle,
- la maîtrise sous charge,
- la facilité d’entretien,
- et la configuration modulaire
les rend particulièrement attractifs pour les propriétaires qui naviguent réellement de manière engagée, plutôt que de simplement rechercher les plus faibles chiffres de friction annoncés.
Un Système de Chariot d’Écoute de Grand-Voile Conçu Comme un Véritable Système
Le point fort principal de la gamme Antal 4Race n’est probablement pas une caractéristique isolée.
C’est le fait que toute la gamme semble conçue comme un système mécanique cohérent :
- rails,
- roulements,
- géométrie de contrôle,
- articulation,
- et intégration des poulies
fonctionnent tous ensemble.
Cette approche système explique aussi pourquoi nous avons structuré la gamme de la même manière sur le site web.
Plutôt que de présenter les chariots comme des composants isolés, nous voulions que les propriétaires et les gréeurs puissent visualiser et configurer l’ensemble complet directement depuis les pages produit.
Car en réalité, choisir le bon chariot d’écoute de grand voile ne consiste que rarement à sélectionner un simple chariot. Il s’agit de concevoir correctement tout le chemin de charge. Si vous avez des questions sur les systèmes de chariot d'écoute de grand voile Antal 4Race, n’hésitez pas à nous contacter pour échanger avec l’un de nos experts en voile, ou cliquez ci-dessous pour découvrir toute notre gamme :
