Windex

Ein Windex Windanzeiger ist eine Masttop-Fahne auf einem Saphir-Steinlager, die die scheinbare Windrichtung an der Mastspitze anzeigt. Seit 1964 in Schweden von Windex Development AB gefertigt, gibt es ihn in vier Größen: den Windex 6 für Jollen, Windex 10 für 3–6 m, Windex 15 Mk2 für 5–12 m und Windex XL für 12–30 m. Ebenfalls gelistet sind Ersatzfahnen, der BirdSpike und eine 12-V-LED-Nachtbeleuchtung. Mehr dazu weiter unten.

Windex Windanzeiger nach Bootsgröße auswählen


Stimmen Sie die Fahne auf das Boot und auf die Höhe ab, aus der Sie sie ablesen. Eine Fahne, die für eine Jolle passt, ist zu klein, um sie aus dem Cockpit eines 40-Fußers abzulesen. Eine große erhöht Gewicht und Windwiderstand im Masttop, wo beides am stärksten ins Gewicht fällt.


ModellFahneBootslängeMontage

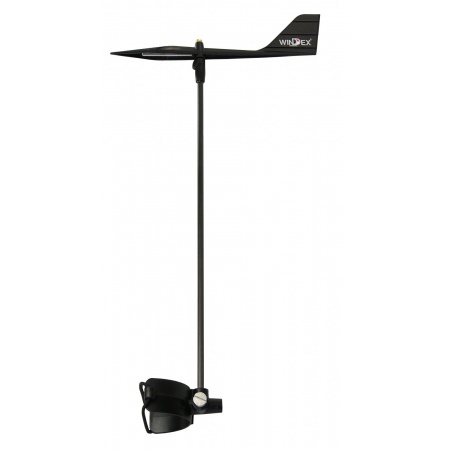

Windex 6 Dinghy150 mmJollen, Katamarane, Bugsprietewerkzeuglose flexible Halterung, Spiere 43–70 mm
Windex 10250 mm3–6 m (10–20 ft)J-Basis: seitlich, oben oder vorn am Masttop
Windex 15 Mk2380 mm5–12 m (15–40 ft)Masttop, Masten bis 21 m
Windex XL584 mm12–30 mMasttop, Masten über 21 m

Windex 10 im Vergleich zum Windex 15


Die beiden überschneiden sich bei 5–6 m, wo Sportboote und kleine Kielboote liegen. Der Windex 10 wiegt rund 31 g gegenüber etwa 100 g beim 15, was bei einem leichten, hohen Rigg zählt, wo jedes Gramm oben im Mast das aufrichtende Moment beeinflusst. Die längere Fahne und die größeren Laschen des 15 lassen sich aus 10–15 m Entfernung leichter ablesen. Wer nachts oder kurzhandig aus dem Cockpit segelt, fährt mit dem 15 praktischer. Auf einem von einer Jolle abgeleiteten Sportboot genügt meist der 10.


So lesen Sie einen Windex ab


Ein Windex zeigt den scheinbaren Wind, also die Kombination aus wahrem Wind und der Eigenbewegung des Bootes, gemessen in Masttophöhe. Die Windgeschwindigkeit nimmt mit der Höhe normalerweise zu und der Wind rechtsdreht meist leicht. Das bedeutet, dass die Anzeige im Masttop von den Verklickern am Vorsegel abweichen kann, besonders bei Leichtwind.


Die beiden verstellbaren Wendelaschen sind Referenzmarken. Segeln Sie bei gleichmäßigen Bedingungen auf jedem Bug hart am Wind und stellen Sie jede Lasche in Linie mit der Fahne. Von da an zeigt Ihnen die Fahne, wenn sie auf einer Lasche steht, dass Sie Ihren Am-Wind-Kurs fahren. Vor dem Wind beobachten Sie die Fahne, wenn sie sich dem Heck nähert. Sobald sie die Mittellinie überschreitet, segeln Sie platt vor Laken, und eine unbeabsichtigte Patenthalse ist nahe.


Montage eines Windex am Masttop


Montieren Sie den Anzeiger vorn am Masttop und frei von UKW-Antennen, der Dreifarbenlaterne und jedem Windgeber, die alle die Luftströmung stören und die Fahne blockieren können. Die Spindel muss senkrecht stehen. Wo Edelstahlbolzen in ein Aluminium-Masttop gesetzt werden, betten Sie sie in eine Trennmasse ein, um galvanische Korrosion zu begrenzen. Windex 10 und 15 verwenden unterschiedliche Befestigungen, die separat als Ersatzteile erhältlich sind.


Windex Ersatzteile, BirdSpike und LED-Leuchte

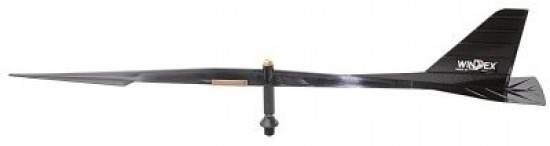

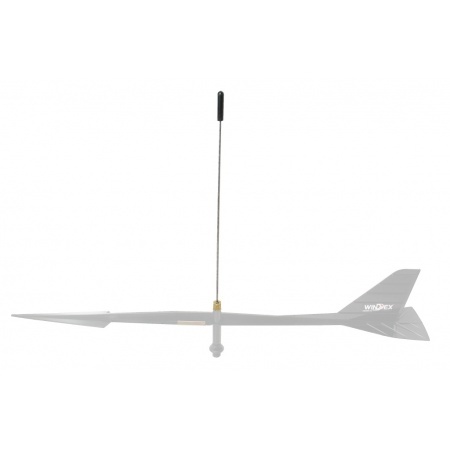

Eine beschädigte Fahne kann einzeln ersetzt werden, ohne Basis oder Lager zu wechseln. Der Ersatzpfeil für den Windex 15 deckt den häufigsten Schaden im Masttop ab: eine verbogene Fahne nach Vogelschlag, einem Fallwickler oder einem Kranmanöver. Der BirdSpike ergänzt einen 190 mm langen Dorn über der Fahne, um Vögel vom Aufsitzen abzuhalten. Er gehört zum Lieferumfang des Windex 15 Mk2 und kann an älteren Windex 15 nachgerüstet werden.

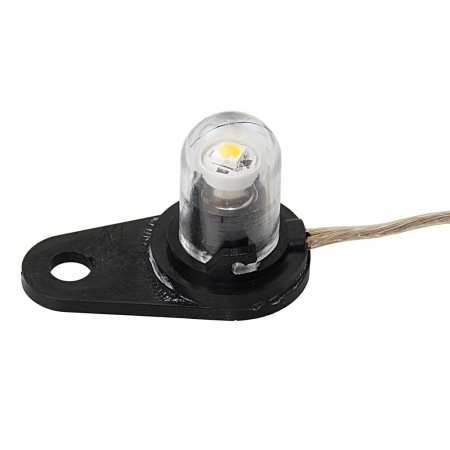

Die 12-V-LED-Nachtbeleuchtung wird unter der Fahne montiert und benötigt eine Stromversorgung im Masttop. Eine Ersatzlampe 12 V E10 ist erhältlich. Reflektierende Markierungen an Fahne und Laschen sorgen auch ohne Strom für etwas Sichtbarkeit, wenn eine Decksleuchte oder Taschenlampe den Mast hinauf leuchtet.


Über Windex Development AB


Windex Windanzeiger werden seit 1964 in Schweden entwickelt und in mehr als 40 Ländern verkauft. In Nordamerika vertreibt Davis Instruments die entsprechenden Geräte heute unter dem Namen WindTrak. Windex Development AB hat nichts mit dem gleichnamigen Haushalts-Glasreiniger zu tun.



Windex FAQ-Block


Welche Windex-Größe brauche ich?

Wählen Sie sie nach Bootslänge und danach, wie weit unterhalb des Masttops Sie sie ablesen. Der Windex 6 ist für Jollen und Katamarane, der Windex 10 für Boote von etwa 3–6 m (10–20 ft), der Windex 15 Mk2 für 5–12 m (15–40 ft) und der Windex XL für Yachten von 12–30 m mit Masten über 21 m. Wo sich zwei Größen überschneiden, wählen Sie die größere, wenn Sie vor allem aus dem Cockpit oder nachts ablesen. Wählen Sie die kleinere, wenn Gewicht oben im Mast wichtiger ist.


Was ist der Unterschied zwischen dem Windex 10 und dem Windex 15?

Fahnenlänge, Gewicht und Montage. Der Windex 10 hat eine 250-mm-Fahne, wiegt etwa 31 g und wird mit einer J-Basis seitlich, oben oder vorn an einem kleinen Masttop befestigt. Der Windex 15 Mk2 hat eine 380-mm-Fahne, wiegt mit BirdSpike etwa 100 g und lässt sich aus dem Cockpit eines größeren Bootes leichter ablesen. Beide nutzen ein Saphir-Steinlager und verstellbare reflektierende Wendelaschen.


Zeigt ein Windex wahren oder scheinbaren Wind?

Scheinbaren Wind. Das ist der Wind, den Sie auf dem fahrenden Boot spüren: wahrer Wind kombiniert mit Fahrt und Kurs des Bootes. Er wird in Masttophöhe gemessen, wo der Wind im Vergleich zur Deckshöhe meist stärker und leicht gedreht ist. Deshalb können Windex und die Verklicker am Vorsegel bei Leichtwind oder starkem Windgradienten voneinander abweichen. Ein elektronisches Windmessgerät kann den wahren Wind berechnen. Ein Masttop-Windzeiger kann das nicht.


Wie liest man einen Windex Windanzeiger ab?

Die Fahne zeigt in den scheinbaren Wind. Die beiden Wendelaschen sind Referenzmarken, die auf Ihren Am-Wind-Kurs auf jedem Bug eingestellt werden. Wenn die Fahne mit einer Lasche fluchtet, segeln Sie so hoch am Wind, wie das Boot es zulässt. Innerhalb der Lasche kneifen Sie, außerhalb können Sie dichtholen oder anluven. Vor dem Wind bedeutet eine Fahne, die die Mittellinie am Heck überschreitet, dass Sie platt vor Laken segeln.


Wie stellt man die Wendelaschen an einem Windex ein?

Segeln Sie bei gleichmäßigem Wind hart am Wind mit optimal getrimmten Segeln und beobachten Sie, wo die Fahne steht. Stellen Sie die Lasche auf dieser Seite fluchtend dazu ein, wenden Sie dann und wiederholen Sie das für die andere Lasche. Die Einstellung aus einem bekannt guten Winkel ist zuverlässiger, als eine Zahl von einem anderen Boot zu übernehmen, denn der scheinbare Windeinfallswinkel am Wind hängt von Rumpf, Rigg und Segelschnitt ab.


Wie montiert man einen Windex?

Montieren Sie ihn vorn am Masttop, frei von UKW-Antenne, Dreifarbenlaterne und Windgeber, mit senkrechter Spindel. Der Windex 10 nutzt eine J-Basis, die seitlich, oben oder vorn am Masttop befestigt wird. Der Windex 15 hat seine eigene Masttop-Befestigung. Betten Sie an einem Aluminium-Masttop Edelstahlbefestiger in eine Trennmasse ein, um galvanische Korrosion zu begrenzen. Prüfen Sie, ob sich die Fahne frei um 360° dreht, bevor der Mast gestellt wird.


Kann ich beim Windex 15 nur die Fahne ersetzen?

Ja. Eine verbogene oder gebrochene Fahne ist der häufigste Windex-Schaden, meist verursacht durch einen Vogel, einen Fallwickler oder Kontakt beim Mastlegen. Der Ersatzpfeil passt auf den vorhandenen Träger und das vorhandene Lager, sodass die Masttop-Befestigung nicht gelöst werden muss. Prüfen Sie beim Einsetzen der neuen Fahne das Lager auf freie Drehung.


Ist beim Windex 15 Mk2 der Vogeldorn enthalten?

Ja. Der Mk2 wird mit dem BirdSpike geliefert, der einen 190 mm langen Dorn über der Fahne ergänzt. Der BirdSpike ist auch einzeln erhältlich, um ihn an einem älteren Windex 15 nachzurüsten oder einen verlorenen oder beschädigten zu ersetzen.


Kann ich eine Leuchte an einem Windex anbringen?

Ja. Die Windex LED-Nachtbeleuchtung ist eine 12-V-Einheit, die unter der Fahne montiert wird und diese von unten anleuchtet. Sie benötigt eine 12-V-Versorgung im Masttop, die üblicherweise zusammen mit der Verkabelung des Topplichts geführt wird. Eine Ersatzlampe 12 V E10 ist erhältlich. Ohne Strom zeigen sich die reflektierenden Markierungen an Fahne und Laschen im Strahl einer Taschenlampe.


Braucht ein Windex Wartung?

Sehr wenig. Spülen Sie ihn bei gelegtem Mast mit Süßwasser ab. Prüfen Sie, ob sich die Fahne frei dreht und nicht verbogen ist und ob Laschen und Befestigungen fest sitzen. Das Saphir-Steinlager muss nicht geschmiert werden. Öl oder Fett sammelt nur Schmutz und bremst die Fahne. Ersetzen Sie die Fahne, wenn sie verbogen war, denn durch Richten wird ihre Balance nur selten wiederhergestellt.


Was ist ein Windex auf einem Segelboot?

Es ist die gängige Bezeichnung für einen Masttop-Windanzeiger, abgeleitet von Windex Development AB, dem schwedischen Unternehmen, das sie seit 1964 herstellt. Es handelt sich um eine ausbalancierte Fahne auf einem reibungsarmen Lager, die die scheinbare Windrichtung am Masttop anzeigt, mit verstellbaren Laschen, die den Am-Wind-Kurs auf jedem Bug markieren. Mit dem gleichnamigen Glasreiniger hat sie nichts zu tun.
