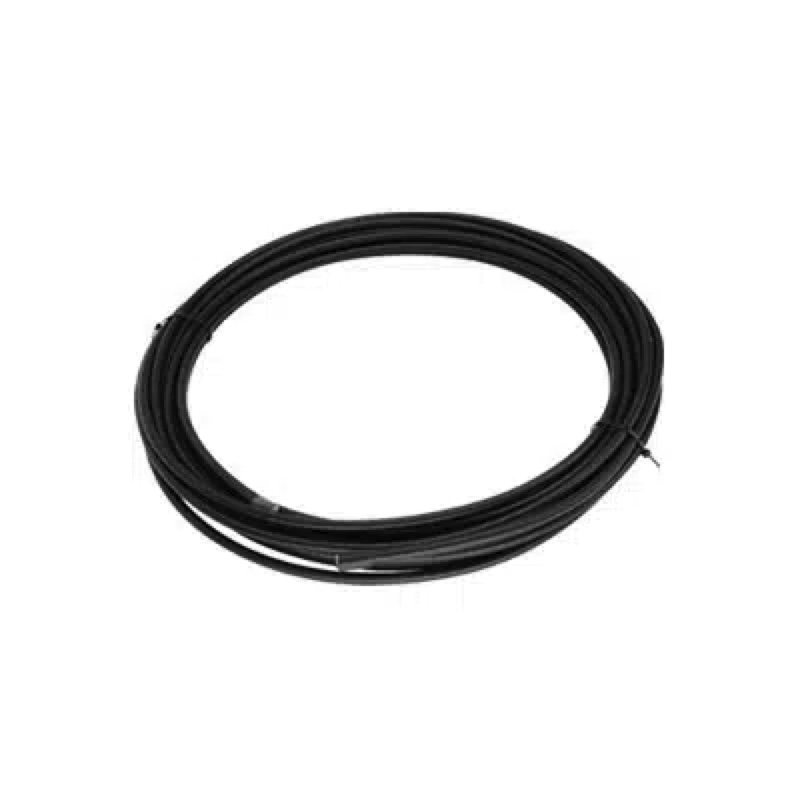

Hampidjan DynIce Cavo Torsionale per Avvolgifiocco (m)
Il cavo torsionale per avvolgifiocco Hampidjan DynIce è una cima ad altissima resistenza per sistemi di avvolgimento top-down e bottom-up. La sua costruzione torsionale trasferisce la rotazione dal tamburo dell'avvolgitore verso la penna della vela, favorendo un avvolgimento progressivo e affidabile.
Il cavo integra un'anima di resistenza DynIce termofissata e prestirata, realizzata in fibra Dyneema® SK75. La sua costruzione, progettata specificamente, unisce resistenza torsionale ad elevato carico di rottura, peso ridotto e bassa elongazione.
Le applicazioni tipiche comprendono vele Code, spinnaker asimmetrici, gennaker e altre vele di prua volanti su yacht di piccole e medie dimensioni.
Fornito a metro per terminazione fai-da-te
Questo prodotto è fornito come spezzone non finito di cavo torsionale per avvolgifiocco. La quantità selezionata corrisponde al numero totale di metri forniti.
Redance, morsetti e altri componenti di terminazione non sono inclusi, salvo diversamente indicato. Il cliente è responsabile della realizzazione e del fissaggio di entrambe le terminazioni.
Si tratta di un prodotto in cavo torsionale fai-da-te, non di un cavo per avvolgifiocco realizzato su misura e fornito a lunghezza di lavoro finita.
Specifiche tecniche
| Diametro | Peso | Resistenza lineare* | Forza lineare approx. | Resistenza impiombata* | Forza impiombata approx. |
|---|
| 7 mm | 3,5 kg/100 m / 35 g/m | 1,6 tonnellate | 15,7 kN | 1,5 tonnellate | 14,7 kN |
| 9 mm | 5,8 kg/100 m / 58 g/m | 3,6 tonnellate | 35,3 kN | 3,3 tonnellate | 32,4 kN |
| 11 mm | 8,7 kg/100 m / 87 g/m | 6,1 tonnellate | 59,8 kN | 5,5 tonnellate | 53,9 kN |
| 13 mm | 12,2 kg/100 m / 122 g/m | 9,7 tonnellate | 95,1 kN | 8,7 tonnellate | 85,3 kN |
| 15 mm | 16,2 kg/100 m / 162 g/m | 12,6 tonnellate | 123,6 kN | 11,4 tonnellate | 111,8 kN |
*Le resistenze lineari e impiombate sono valori di carico di rottura dichiarati dal produttore, non carichi di lavoro sicuri. La resistenza dell'assieme finito dipende dal metodo di terminazione, dagli accessori, dall'installazione e dalle condizioni di ogni componente.
Diametro del cavo consigliato
Selezionare il diametro in base alla lunghezza di lavoro finita richiesta e alla configurazione di avvolgimento.
| Diametro del cavo | Lunghezza consigliata top-down | Lunghezza consigliata bottom-up |
|---|
| 7 mm | 7,0–9,0 m | 7,0–11,5 m |
| 9 mm | 9,0–11,5 m | 11,0–14,0 m |
| 11 mm | 10,5–13,0 m | 12,5–15,5 m |
| 13 mm | 12,0–14,5 m | 14,0–17,0 m |
| 15 mm | 13,5–16,0 m | 15,5–19,0 m |
Quando più di un diametro risulta idoneo:
- Per l'avvolgimento top-down, scegliere il diametro idoneo più grande per massimizzare le prestazioni torsionali.
- Per l'avvolgimento bottom-up, scegliere il diametro idoneo più piccolo per la lunghezza richiesta.
Il cavo torsionale per avvolgifiocco non è consigliato per installazioni top-down superiori a 16,5 m o bottom-up superiori a 19 m. Per installazioni al di fuori di questi limiti, rivolgersi a uno specialista.
Queste raccomandazioni si basano principalmente sulla lunghezza del cavo e sulla configurazione di avvolgimento. Devono essere considerati anche la superficie velica, il tipo di vela, i carichi previsti, le caratteristiche dello yacht e le prescrizioni del produttore del sistema di avvolgimento.
Margine per la terminazione
Lo spezzone ordinato deve essere più lungo della lunghezza di lavoro finita richiesta. È necessario cavo aggiuntivo a ciascuna estremità per passare attorno alla redancia e attraverso i morsetti di terminazione.
| Diametro del cavo | Margine per ciascuna estremità | Cavo aggiuntivo totale |
|---|
| 7 mm | 350 mm | 700 mm |
| 9 mm | 450 mm | 900 mm |
| 11 mm | 550 mm | 1.100 mm |
| 13 mm | 650 mm | 1.300 mm |
| 15 mm | 750 mm | 1.500 mm |
Lunghezza da ordinare = lunghezza finita richiesta + margine per entrambe le estremità
Ad esempio, un cavo da 11 mm con lunghezza finita richiesta di 12 m necessita di un margine di 550 mm a ciascuna estremità:
12,0 m + 0,55 m + 0,55 m = 13,1 m di lunghezza minima da ordinare
Il margine esatto può variare in funzione delle redance e dei morsetti scelti. Verificare le prescrizioni del produttore della terminazione prima di ordinare o tagliare il cavo.
Informazioni importanti su terminazione e installazione
- Utilizzare esclusivamente morsetti e redance specifici per cavi torsionali, compatibili con Hampidjan DynIce e con il diametro di cavo selezionato.
- I componenti di terminazione devono essere in grado di resistere sia al carico assiale sia alle forze torsionali generate durante l'avvolgimento.
- Morsetti per cime generici, fascette stringitubo e fissaggi improvvisati non sono idonei.
- Seguire le istruzioni del produttore della terminazione, comprese la sequenza di serraggio e le coppie prescritte per i fissaggi.
- Verificare che la terminazione completata sia compatibile con la larghezza della forcella e il diametro del perno dell'avvolgitore.
- Realizzare e misurare la prima terminazione prima di effettuare il taglio finale per la seconda estremità.
- Non presumere che lo spezzone ordinato corrisponda alla lunghezza di lavoro finita.
- I carichi di rottura dichiarati non devono essere considerati carichi di lavoro sicuri. La capacità sicura dell'assieme finito è determinata dal suo componente più debole.
- Una terminazione errata può ridurre notevolmente la resistenza e provocare danni all'attrezzatura o la perdita della vela.
- In caso di dubbi sulla scelta del cavo, sulla compatibilità o sulla terminazione, consultare il velaio, il produttore del sistema di avvolgimento o un rigger professionista adeguatamente qualificato.
- Ispezionare regolarmente il cavo e le sue terminazioni per verificare l'assenza di scorrimenti, abrasioni, danni alla calza, deformazioni o fissaggi allentati. Non utilizzare un assieme danneggiato o terminato in modo errato.
Caratteristiche principali
- Cavo torsionale per avvolgifiocco da finire in modalità fai-da-te
- Adatto ad avvolgimento top-down e bottom-up
- Anima di resistenza in Dyneema® SK75 termofissata e prestirata
- Elevata resistenza in rapporto a diametro e peso
- Bassa elongazione
- Disponibile nei diametri 7, 9, 11, 13 e 15 mm
- Compatibile con morsetti e redance specialistici idonei
- Fornito a metro
