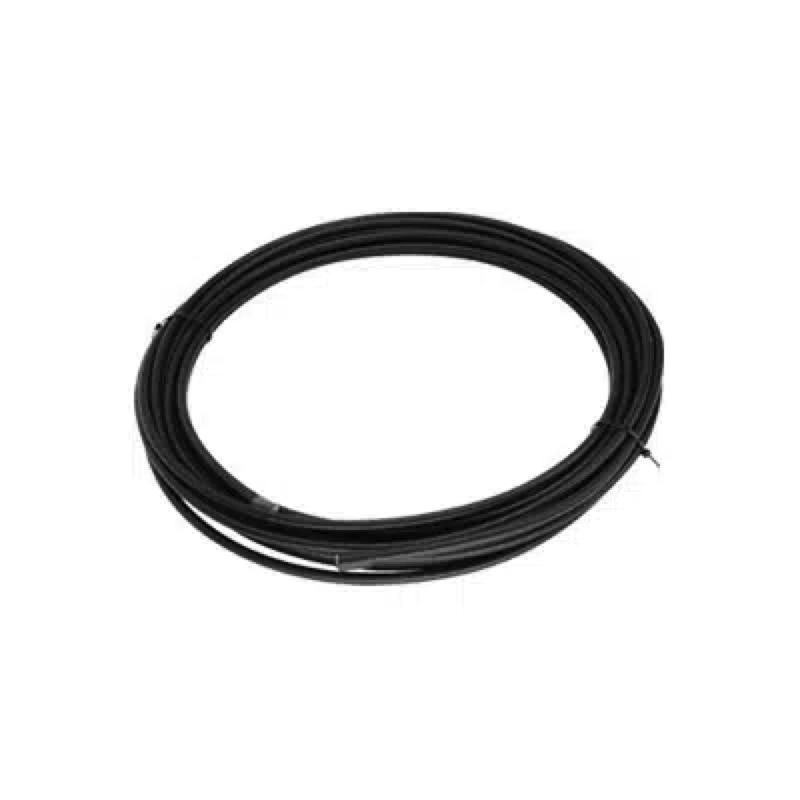

Hampidjan Cabo de enrollado torsional DynIce (m)
El cabo de enrollado torsional Hampidjan DynIce es un cabo de alta resistencia para sistemas de enrollado de vela top-down (de arriba abajo) y bottom-up (de abajo arriba). Su construcción torsional transmite la rotación desde el tambor del enrollador hacia el puño de driza de la vela, ayudando a que la vela se enrolle de forma progresiva y fiable.
El cabo incorpora un núcleo resistente DynIce termofijado y preestirado, fabricado con fibra Dyneema® SK75. Su construcción específicamente diseñada combina resistencia torsional con alta resistencia a la tracción, bajo peso y baja elongación.
Entre las aplicaciones adecuadas se incluyen velas Code, spinnakers asimétricos, gennakers y otras velas de proa voladoras en yates de tamaño pequeño y medio.
Suministrado por metros para terminación DIY
Este producto se suministra como un tramo cortado sin terminar de cabo de enrollado torsional. La cantidad seleccionada corresponde al número total de metros suministrados.
Los guardacabos, mordazas y otros componentes de terminación no están incluidos salvo que se indique por separado. El cliente es responsable de realizar y asegurar ambas terminaciones.
Se trata de un producto de cabo torsional DIY, no de un cable de enrollado hecho a medida suministrado con una longitud de trabajo acabada.
Especificaciones técnicas
| Diámetro | Peso | Resistencia lineal* | Fuerza lineal aprox. | Resistencia con empalme* | Fuerza aprox. con empalme |
|---|
| 7 mm | 3,5 kg/100 m / 35 g/m | 1,6 toneladas | 15,7 kN | 1,5 toneladas | 14,7 kN |
| 9 mm | 5,8 kg/100 m / 58 g/m | 3,6 toneladas | 35,3 kN | 3,3 toneladas | 32,4 kN |
| 11 mm | 8,7 kg/100 m / 87 g/m | 6,1 toneladas | 59,8 kN | 5,5 toneladas | 53,9 kN |
| 13 mm | 12,2 kg/100 m / 122 g/m | 9,7 toneladas | 95,1 kN | 8,7 toneladas | 85,3 kN |
| 15 mm | 16,2 kg/100 m / 162 g/m | 12,6 toneladas | 123,6 kN | 11,4 toneladas | 111,8 kN |
*Las resistencias lineales y con empalme son valores de carga de rotura publicados por el fabricante, no cargas de trabajo seguras. La resistencia del conjunto acabado depende del método de terminación, los herrajes, la instalación y el estado de cada componente.
Diámetro de cabo recomendado
Seleccione el diámetro en función de la longitud de trabajo acabada requerida y de la configuración de enrollado.
| Diámetro del cabo | Longitud recomendada top-down | Longitud recomendada bottom-up |
|---|
| 7 mm | 7,0–9,0 m | 7,0–11,5 m |
| 9 mm | 9,0–11,5 m | 11,0–14,0 m |
| 11 mm | 10,5–13,0 m | 12,5–15,5 m |
| 13 mm | 12,0–14,5 m | 14,0–17,0 m |
| 15 mm | 13,5–16,0 m | 15,5–19,0 m |
Cuando más de un diámetro resulte adecuado:
- Para enrollado top-down, seleccione el mayor diámetro adecuado para maximizar el rendimiento torsional.
- Para enrollado bottom-up, seleccione el menor diámetro adecuado para la longitud requerida.
El cabo de enrollado torsional no se recomienda para instalaciones top-down superiores a 16,5 m ni para instalaciones bottom-up superiores a 19 m. Solicite asesoramiento especializado para instalaciones fuera de estos límites.
Estas recomendaciones se basan principalmente en la longitud del cabo y en la configuración de enrollado. También deben tenerse en cuenta la superficie de vela, el tipo de vela, las cargas previstas, las características del yate y los requisitos del fabricante del sistema de enrollado.
Margen para la terminación
El tramo cortado que se solicite debe ser más largo que la longitud de trabajo acabada requerida. Se necesita cabo adicional en cada extremo para pasar alrededor del guardacabos y a través de las mordazas de terminación.
| Diámetro del cabo | Margen en cada extremo | Cabo adicional total |
|---|
| 7 mm | 350 mm | 700 mm |
| 9 mm | 450 mm | 900 mm |
| 11 mm | 550 mm | 1.100 mm |
| 13 mm | 650 mm | 1.300 mm |
| 15 mm | 750 mm | 1.500 mm |
Longitud a pedir = longitud acabada requerida + margen para ambos extremos
Por ejemplo, un cabo de 11 mm con una longitud acabada requerida de 12 m necesita un margen de 550 mm en cada extremo:
12,0 m + 0,55 m + 0,55 m = 13,1 m de longitud mínima de pedido
El margen exacto puede variar según los guardacabos y las mordazas seleccionados. Consulte los requisitos del fabricante de la terminación antes de pedir o cortar el cabo.
Información importante sobre terminación e instalación
- Utilice únicamente mordazas y guardacabos para cabo torsional específicamente diseñados y compatibles con Hampidjan DynIce y con el diámetro de cabo seleccionado.
- Los componentes de terminación deben ser capaces de resistir tanto la carga axial como las fuerzas torsionales generadas durante el enrollado.
- Las mordazas de cabo de uso general, las bridas de manguera y las fijaciones improvisadas no son adecuadas.
- Siga las instrucciones del fabricante de la terminación, incluidos la secuencia de apriete de las fijaciones y los pares de apriete especificados.
- Compruebe que la terminación acabada sea compatible con el ancho de mordaza y el diámetro de pasador de la unidad de enrollado.
- Realice y mida la primera terminación antes de efectuar el corte final del segundo extremo.
- No dé por supuesto que el tramo cortado pedido equivaldrá a la longitud de trabajo acabada.
- Las cargas de rotura publicadas no deben considerarse cargas de trabajo seguras. La capacidad segura del conjunto acabado la determina su componente más débil.
- Una terminación incorrecta puede reducir sustancialmente la resistencia y provocar daños en el equipo o la pérdida de la vela.
- Si tiene dudas sobre la selección del cabo, la compatibilidad o la terminación, consulte al velero, al fabricante del sistema de enrollado o a un rigger profesional debidamente cualificado.
- Inspeccione periódicamente el cabo y sus terminaciones para detectar movimiento, abrasión, daños en la cubierta, deformación o fijaciones flojas. No utilice un conjunto dañado o terminado incorrectamente.
Características principales
- Cabo de enrollado torsional para acabado DIY
- Adecuado para enrollado top-down y bottom-up
- Núcleo resistente de Dyneema® SK75 termofijado y preestirado
- Alta resistencia en relación con el diámetro y el peso
- Baja elongación
- Disponible en diámetros de 7, 9, 11, 13 y 15 mm
- Compatible con mordazas y guardacabos especializados adecuados
- Suministrado por metros
