Stopper de driza

Qué hace un stopper de driza en un yate de vela

Un rope clutch permite retener un cabo cargado sin dejarlo permanentemente en un winche. Esto hace posible manejar varias drizas y cabos de control con un número limitado de winches, especialmente en yates de crucero, cruceros de altas prestaciones y barcos oceánicos con los cabos reenviados a popa hasta la bañera.

En uso, el cabo normalmente pasa por el cuerpo del clutch en línea recta. Con la palanca cerrada, un mecanismo interno de leva, mordaza, cuña, agarre en V o tipo constrictor sujeta la funda del cabo e impide que ceda bajo carga. Cuando la palanca se abre, el cabo puede liberarse, filarse o descargarse por completo. La mayoría de los diseños modernos de clutch también permiten cazar el cabo a través de la unidad mientras la palanca permanece cerrada, de modo que la línea puede tensarse con un winche y luego quedar retenida automáticamente cuando se elimina la carga del winche.

Las aplicaciones típicas incluyen drizas de mayor y de proa, drizas de spinnaker y gennaker, rizos, cunningham de escota, controles de vang/kicker, cabos de enrollador, controles de tangón y sistemas de ajuste del traveller. El clutch correcto debe seleccionarse según el diámetro del cabo, la carga prevista, la construcción del cabo, la disposición de cubierta y la forma en que se manejará la línea durante las maniobras.

¿Rope clutch, sailing clutch, stopper de driza, jammer o mordaza?

Los términos rope clutch, sailing clutch y halyard clutch suelen usarse indistintamente. Técnicamente, el producto es un rope clutch; “sailing clutch” describe la aplicación náutica, mientras que “halyard clutch” o stopper de driza normalmente se refiere al mismo tipo de unidad usada específicamente para una driza.

Un rope clutch es diferente de una mordaza de leva. Mordazas de leva son útiles para cabos de control de menor carga que necesitan ajuste manual frecuente, pero normalmente no son la solución correcta para drizas o rizos sometidos a altas cargas. Un rope clutch ofrece un sistema de retención más seguro y cerrado, y está diseñado para trabajar con cabos cargados por winche.

Un rope jammer se utiliza generalmente donde las cargas son mayores, o donde debe minimizarse la liberación accidental. Jammers para cabo suelen elegirse para yates más grandes, drizas de alta carga y aplicaciones de regata offshore. Sin embargo, para muchos barcos de crucero y crucero-rendimiento, un rope clutch correctamente dimensionado sigue siendo la solución estándar para drizas y cabos de control de carga baja a media.

Cómo elegir la medida correcta de rope clutch

El primer punto de selección es el diámetro del cabo. Cada rope clutch tiene un rango recomendado de cabo, por ejemplo 6–10mm, 8–12mm, 8–14mm o 10–14mm según el fabricante y el modelo. El cabo debe estar dentro del rango indicado, pero esto por sí solo no garantiza un rendimiento ideal.

Como regla general, el agarre suele ser mejor cuando el diámetro del cabo está más cerca del extremo superior del rango de trabajo del clutch. Por ejemplo, una driza de 10mm normalmente puede funcionar mejor en un clutch optimizado para 8–10mm que en una unidad más amplia de 10–14mm, donde 10mm está en el límite inferior. Esto es especialmente importante con los cabos modernos de bajo estiramiento, donde pequeños cambios en el diámetro, la firmeza de la funda y el aplanamiento del cabo bajo carga pueden afectar la capacidad de retención del clutch.

Al seleccionar un stopper de driza, compruebe tanto el tamaño nominal del cabo como el diámetro real medido de la línea después del uso. Los cabos más antiguos pueden aplanarse, vitrificarse o reducir su diámetro efectivo donde pasan por el clutch. Los cabos nuevos de altas prestaciones con alma de Dyneema u otras fibras HMPE también pueden comportarse de manera distinta al doble trenzado tradicional de poliéster, incluso cuando el diámetro declarado es idéntico.

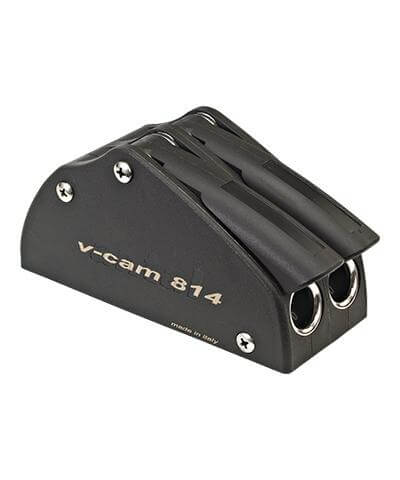

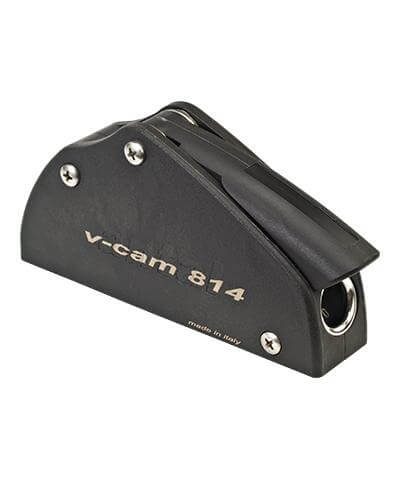

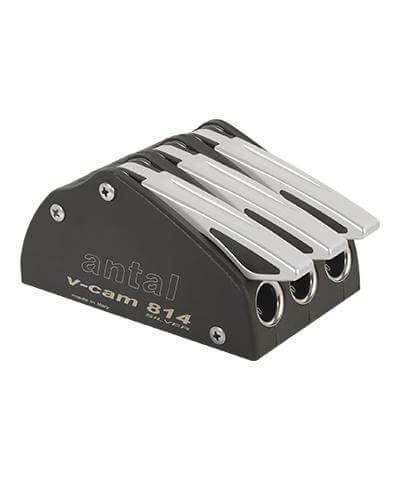

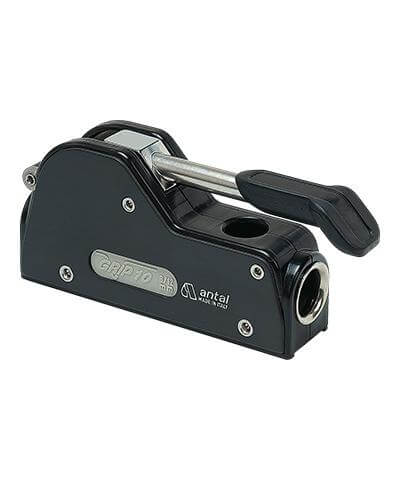

Rope Clutch Antal

Adaptar la carga del clutch a las drizas y cabos de control

La capacidad de carga es el segundo factor crítico. Un clutch no debe seleccionarse solo por el diámetro del cabo; también debe tener suficiente capacidad de retención para la aplicación. Las drizas, los cabos de rizo y los controles de vela muy cargados pueden generar cargas importantes, especialmente en yates con maniobra corriente de bajo estiramiento y herrajes de cubierta eficientes.

La carga de retención necesaria depende de varias variables: superficie vélica, altura del mástil, desmultiplicación de la driza, material del cabo, fricción en las roldanas, potencia del winche, geometría del rizo y rango de viento en el que se utilizará el sistema. Una driza de mayor, una driza de génova o un cabo de rizo normalmente requerirán un clutch de mayor carga que un control de traveller ligeramente cargado o un amantillo de tangón. Si la carga está cerca del límite superior del rango de un clutch, debe considerarse pasar a un sailing clutch de especificación superior o a un rope jammer.

La carga de trabajo segura, la carga máxima de retención y la carga de ensayo del fabricante no siempre son lo mismo, por lo que conviene comparar las especificaciones cuidadosamente. Siempre que sea posible, seleccione con margen en lugar de elegir el clutch aceptable más pequeño. Esto es especialmente relevante para la navegación offshore, la navegación con tripulación reducida y los barcos donde las drizas se cazan frecuentemente con mucha tensión en winche.

Material del cabo, agarre de la funda y deslizamiento de la driza

Una de las razones más comunes para sustituir o mejorar un rope clutch es el deslizamiento de la driza. Un clutch que desliza no siempre está causado solo por el clutch. El problema puede venir del cabo, del clutch, de la instalación o de una combinación de los tres.

Las causas habituales incluyen un cabo de diámetro insuficiente, un cabo que se ha aplanado bajo carga, una leva o mordaza desgastada, una funda de cabo pulida o vitrificada, un rango de clutch incorrecto, un ángulo de entrada deficiente o una funda moderna de baja fricción que no genera suficiente agarre en un diseño antiguo de clutch. Las drizas con alma de Dyneema pueden acentuar el problema porque estiran menos que el poliéster, transfiriendo picos de carga más altos al clutch. Si la funda es demasiado blanda, el cabo puede comprimirse por debajo del diámetro mínimo efectivo del clutch y empezar a deslizarse progresivamente.

Al diagnosticar un deslizamiento, primero compruebe si el diámetro del cabo sigue correspondiendo al rango del clutch. Después inspeccione las superficies de agarre para detectar desgaste, contaminación o daños. Si el cabo está técnicamente dentro del rango pero sigue deslizando, puede ser necesario un clutch con un mecanismo de agarre diferente, un rango de cabo más pequeño, una opción de leva cerámica o una funda de cabo más adecuada.

Posición de montaje, orientación del clutch y guiado del cabo

El formato de montaje de un rope clutch no es solo un detalle de disposición de cubierta; afecta al guiado del cabo, al acceso a la palanca, al desgaste del cabo y a la manera en que el clutch puede accionarse bajo carga. Al elegir un sailing clutch o stopper de driza, compruebe si el cabo se reenvía a popa a través del techo de la cabina, se monta verticalmente en el mástil, se fija a una superficie lateral o se integra en un sistema de control de línea continua.

La mayoría de las instalaciones convencionales en cubierta utilizan un rope clutch vertical montado sobre una superficie horizontal plana entre el organizador de cubierta y el winche. Esta es la disposición habitual para drizas, cabos de rizo y cabos de control reenviados a la bañera. El cabo debe entrar y salir del clutch lo más recto posible, con el clutch alineado con el organizador de cubierta delante y el winche detrás. Una mala alineación horizontal o vertical puede aumentar la fricción, acelerar el desgaste de la funda y reducir la eficacia de retención.

Un rope clutch integrado se utiliza donde la función del clutch forma parte de una disposición de cubierta más compacta o específica del sistema. Las soluciones integradas pueden ser útiles cuando el espacio es limitado, cuando el clutch forma parte de un conjunto dedicado al manejo de cabos o cuando la trayectoria de la línea ya ha sido definida por la tornillería circundante. En estas instalaciones, revise cuidadosamente la huella de montaje del fabricante y confirme que el cabo todavía puede guiarse limpiamente sin cargar lateralmente el cuerpo del clutch.

Los rope clutches de montaje lateral se utilizan cuando un clutch horizontal sobre cubierta no es práctico, o cuando el clutch necesita fijarse a una superficie vertical o inclinada. Las versiones de babor y estribor no son intercambiables en todas las instalaciones, porque la orientación de la palanca, el guiado del cabo y el lado operativo accesible pueden variar. Un rope clutch lado babor normalmente debe seleccionarse para una instalación a babor, mientras que un rope clutch lado estribor debe elegirse cuando el cabo se maneja desde estribor. Esto es particularmente importante en los laterales del techo de cabina, instalaciones junto al mástil y disposiciones compactas de bañera donde el espacio libre para la palanca es limitado.

Un rope clutch para línea continua es una opción más especializada, normalmente asociada a cabos continuos o sin fin en lugar de a un chicote de driza convencional. Resultan relevantes para algunos sistemas de enrollado, trimado y control donde la línea no simplemente se carga y se aduja en una sola dirección. Al seleccionar un clutch para línea continua, compruebe el diámetro del cabo, la construcción del cabo, el radio de curvatura y si el clutch está diseñado para retener ambas partes de la línea sin crear compresión excesiva ni daños localizados en la funda.

En todos los casos, la selección del montaje debe considerarse junto con el diámetro del cabo, la carga de trabajo segura, el número de entradas y el acceso para mantenimiento. Un clutch correctamente especificado pero con una orientación incorrecta puede seguir creando problemas de manejo, mientras que un clutch correctamente montado mejora el control del cabo, reduce el desgaste y hace que la disposición de cubierta sea más fácil de operar bajo carga.

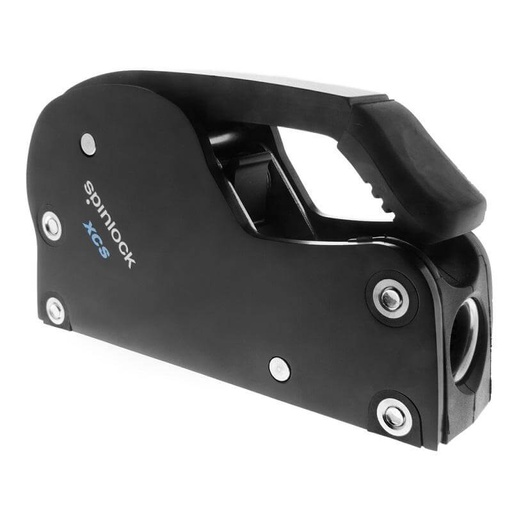

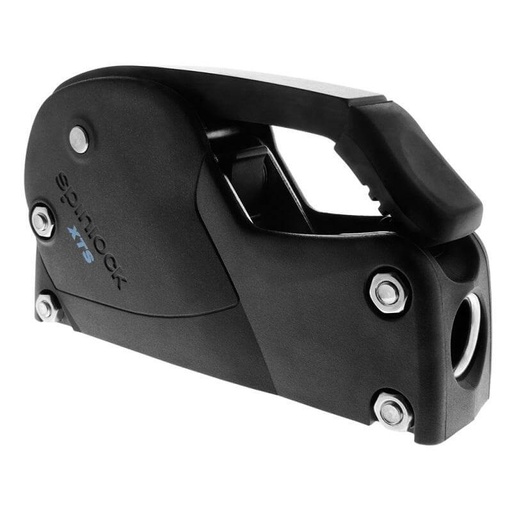

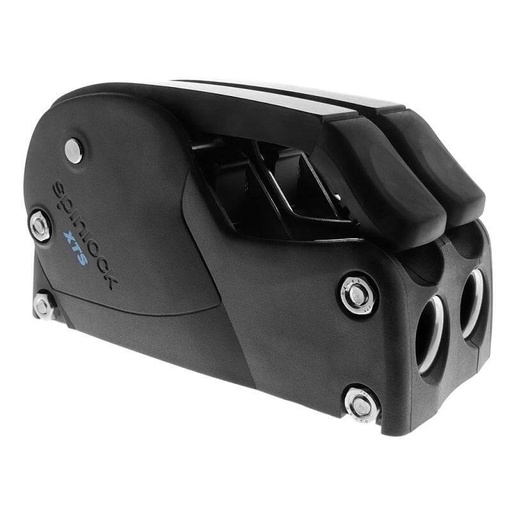

Rope Clutch Spinlock

Consideraciones sobre marcas y gamas de rope clutch

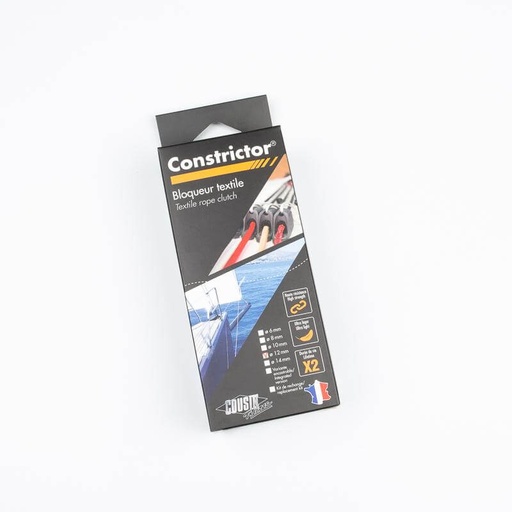

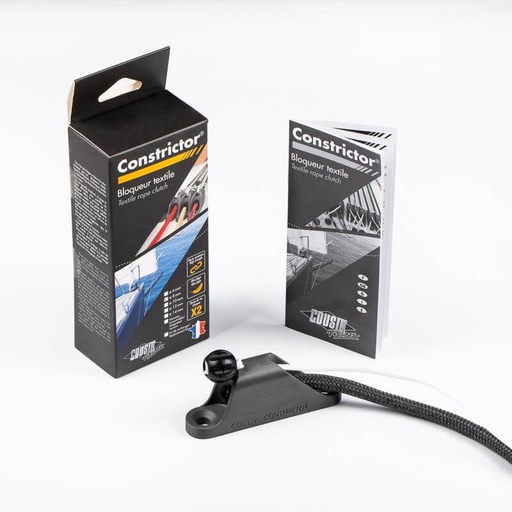

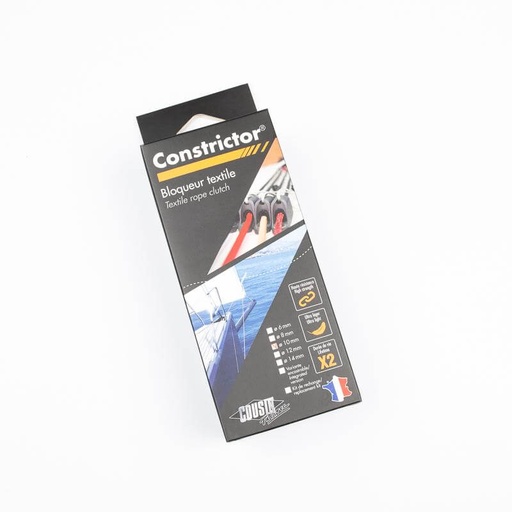

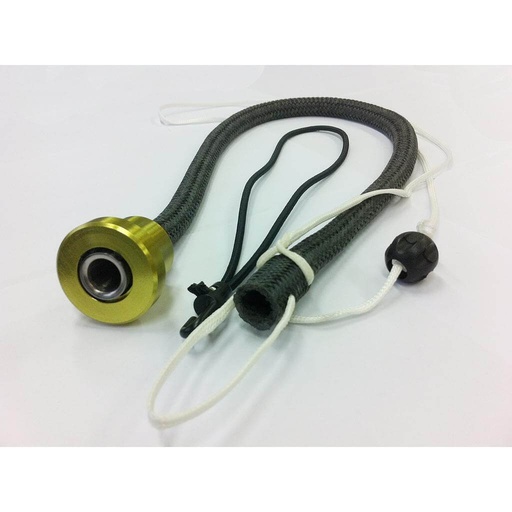

Los distintos fabricantes utilizan diferentes mecanismos y materiales de clutch. Algunos diseños emplean superficies de agarre convencionales de leva y base; otros usan geometría de agarre en V, componentes con recubrimiento cerámico, sistemas constrictor textiles o mecanismos de desvío del cabo con múltiples puntos de contacto. La elección correcta depende de la carga, el tipo de cabo, el espacio en cubierta, el comportamiento de apertura bajo carga y la facilidad de mantenimiento.

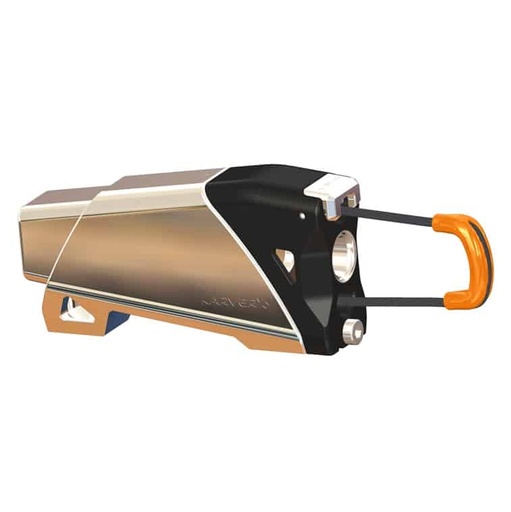

Spinlock, Lewmar, Antal, Karver, Rutgerson y Cousin Trestec ofrecen soluciones de rope clutch para distintos tamaños de yate y aplicaciones. En lugar de elegir solo por marca, compare el rango de cabo, la carga de retención, el mecanismo del clutch, la acción de la palanca, la huella de montaje, la disponibilidad de repuestos y la compatibilidad con su disposición de cubierta existente. Un rope clutch compacto puede ser adecuado para un techo de cabina congestionado, mientras que una unidad de mayor carga puede ser más apropiada para drizas y sistemas de rizo modernos.

Mantenimiento, levas y repuestos

Un rope clutch es un componente estructural sometido a carga de trabajo y debe inspeccionarse regularmente. Compruebe si hay levas desgastadas, palancas agrietadas, fijaciones flojas, bases deformadas, cantos vivos, acumulación de sal y polvo de cabo dentro del mecanismo. Si el clutch se vuelve más duro de accionar, libera de forma irregular o empieza a deslizar, puede necesitar limpieza, mantenimiento o piezas de recambio.

Muchas gamas de rope clutch tienen levas, bases, palancas, etiquetas y kits de servicio sustituibles. Sustituir una leva desgastada puede restaurar la capacidad de retención si el cuerpo del clutch sigue en buen estado y el cabo continúa siendo compatible. Sin embargo, si el clutch es demasiado pequeño para la aplicación, está dañado, obsoleto o ya no es adecuado para el tipo de cabo utilizado, la sustitución completa suele ser la mejor solución técnica.

Preguntas frecuentes sobre rope clutch

¿Cuál es la diferencia entre un rope clutch y un stopper de driza?

Un stopper de driza es un rope clutch utilizado específicamente para una driza. El mismo tipo de clutch también puede usarse para cabos de rizo, cabos de enrollador y otros sistemas de control, siempre que el diámetro del cabo y la capacidad de carga sean adecuados.

¿Cómo sé qué tamaño de rope clutch necesito?

Empiece por el diámetro del cabo y luego compruebe la carga de retención necesaria para la aplicación. El cabo debe estar dentro del rango indicado por el fabricante, idealmente no justo en el límite inferior si se requiere una gran capacidad de retención.

¿Por qué mi driza se desliza en el clutch?

El deslizamiento de la driza suele deberse a un cabo demasiado fino o aplanado, elementos internos del clutch desgastados, una funda de cabo inadecuada, carga excesiva, un rango de clutch incorrecto o una mala alineación del cabo. Las drizas modernas de bajo estiramiento pueden poner de manifiesto las limitaciones de diseños de clutch más antiguos.

¿Puedo liberar un rope clutch bajo carga?

Algunos clutches están diseñados para una liberación controlada bajo carga, pero el enfoque más seguro suele ser tomar la carga con un winche antes de abrir el clutch, especialmente en drizas y cabos de rizo.

¿Cuándo debo elegir un jammer en lugar de un rope clutch?

Debe considerarse un jammer cuando las cargas son más altas, cuando una liberación accidental sería crítica o cuando la aplicación supera el rango seguro de trabajo de las unidades de clutch disponibles.
