Deck organisers

Desviadrizas de cubierta para una gestión eficiente de los cabos

En la mayoría de los veleros modernos, se llevan más cabos de labor hacia popa que en las distribuciones de cubierta antiguas. Drizas de mayor, drizas de foque, rizos, controles del vang, sistemas Cunningham, cunningham, outhauls y mandos de enrollado a menudo deben pasar desde la base del mástil, a través de la carroza, y entrar en mordazas o bloqueadores antes de llegar a un winche. Los deck organisers, también conocidos como desviadrizas, son el herraje que hace posible este recorrido sin que los cabos se crucen, rocen o trabajen con ángulos incorrectos.

La función básica de un deck organiser es simple: cambia la dirección de un cabo mientras mantiene la línea bajo control. El detalle técnico está en la eficiencia con la que lo hace. Cada desvío en un sistema de cabos cargado añade fricción. Si el diámetro de la roldana es demasiado pequeño, el ángulo del cabo es demasiado agresivo o el organizador está desalineado con la mordaza, el resultado es una mayor carga en el winche, más desgaste en la funda del cabo y un manejo más duro en la bañera.

Por eso, la elección de los deck organisers no debe basarse solo en el número de roldanas. El diámetro del cabo, la carga de trabajo prevista, el tipo de rodamiento, la altura de montaje, la disposición de la tornillería y la alineación con la bancada de mordazas son factores importantes. Una buena instalación debe crear un recorrido de carga fluido desde el motón de pie de mástil hasta el organizador, del organizador a la mordaza y de la mordaza al winche.

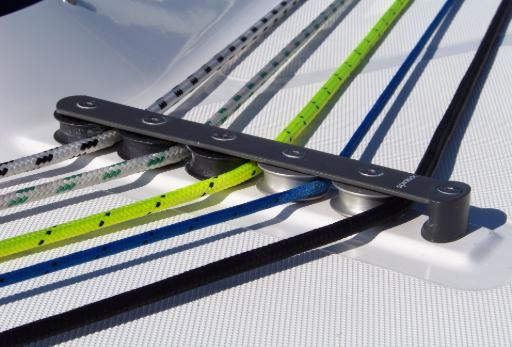

Organizador de cubierta Spinlock

Cómo elegir el deck organiser adecuado

La primera cuestión es cuántos cabos deben llevarse hacia popa. Los deck organisers suelen estar disponibles en versiones de 2, 3, 4, 5 y 6 roldanas, según la marca y la gama. Un deck organiser de dos roldanas puede ser suficiente para una disposición sencilla de driza y rizo, mientras que un velero de crucero con varios rizos y sistemas de control adicionales puede necesitar cuatro o más roldanas por banda.

Cuando el espacio en cubierta es limitado, los organizadores apilables pueden ser muy útiles. El apilado permite guiar más cabos dentro de la misma huella general de montaje, aunque el ángulo vertical de entrada hacia las roldanas superiores debe comprobarse igualmente. Una geometría de apilado deficiente puede introducir fricción o cargas laterales si los cabos no entran limpiamente en las roldanas.

El diámetro del cabo es otra especificación clave. El organizador debe admitir la línea de mayor diámetro del sistema, no solo el tamaño medio. Por ejemplo, una driza o un cabo de rizo puede requerir una roldana mayor y una clasificación de carga más alta que una línea de control de menor carga. Ajustar el organizador a la carga más alta y al mayor diámetro de cabo proporciona una disposición más segura y eficiente.

Tipo de rodamiento, diseño de roldana y fricción

La diferencia entre un organizador de cojinete liso y uno con rodamientos de bolas se nota más cuando los cabos se ajustan con frecuencia o bajo una carga dinámica moderada. Las roldanas con rodamientos de bolas suelen girar con más libertad durante el ajuste, lo que puede ser útil en aplicaciones de rendimiento, líneas de control y drizas que se cazan o largan a menudo. Los diseños con cojinete liso se utilizan habitualmente cuando la simplicidad, la durabilidad y una alta capacidad de carga estática son más importantes que una fricción de rodadura muy baja.

El diámetro de la roldana también importa. Una roldana mayor crea un radio de curvatura más suave, lo que puede ayudar a reducir la compresión del cabo y el desgaste de la funda. Esto es especialmente relevante al usar drizas modernas de bajo estiramiento o cabullería de labor de alto rendimiento, donde la construcción del cabo puede tolerar peor los giros cerrados bajo alta carga.

En veleros de crucero más pesados y embarcaciones offshore, el organizador debe evaluarse como parte del sistema completo de cabos. Un motón de pie de mástil de baja fricción no servirá de mucho si el deck organiser es demasiado pequeño, está mal alineado o sobrecargado. Del mismo modo, una instalación de mordazas de alta calidad puede seguir resultando poco eficiente si el organizador introduce fricción innecesaria antes de que el cabo llegue a la mordaza.

Gamas y marcas de deck organisers

Upffront suministra deck organisers de Antal, Karver, Ronstan, Spinlock, Ubi Maior y Barton, cubriendo una amplia gama de aplicaciones de crucero, offshore y rendimiento.

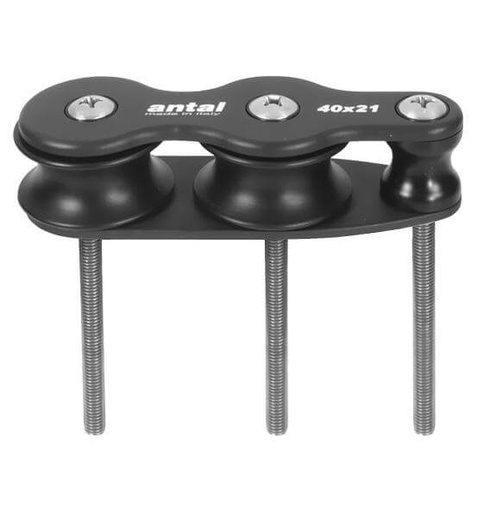

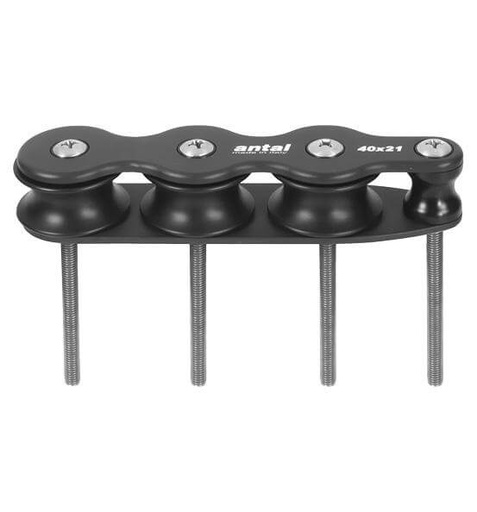

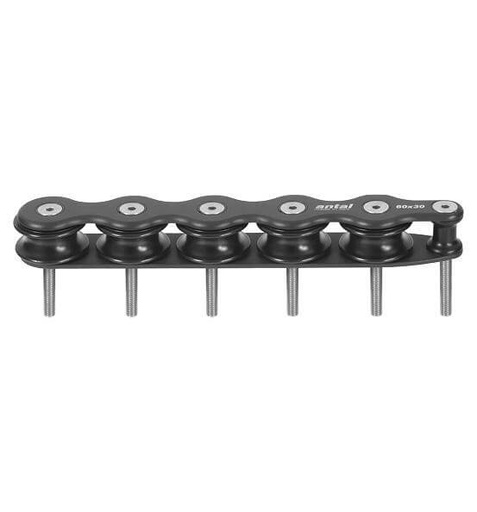

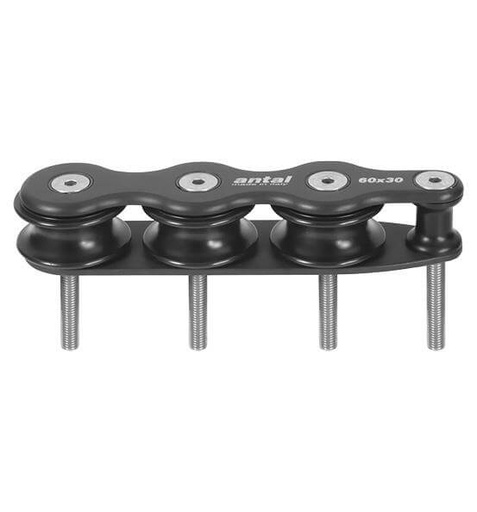

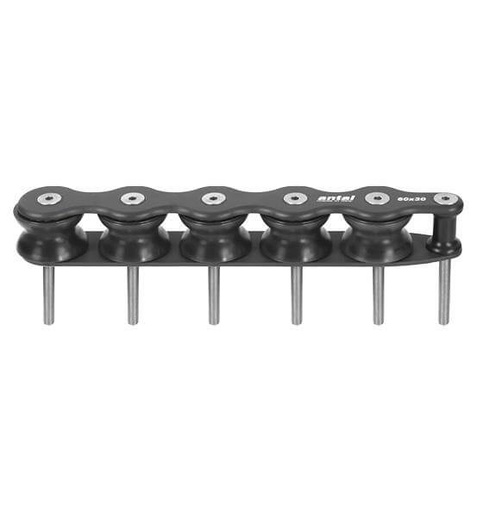

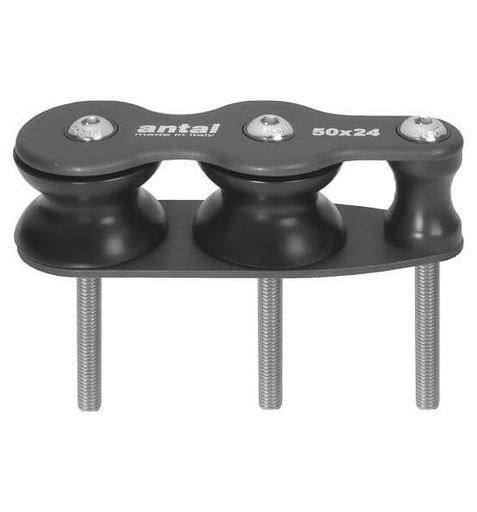

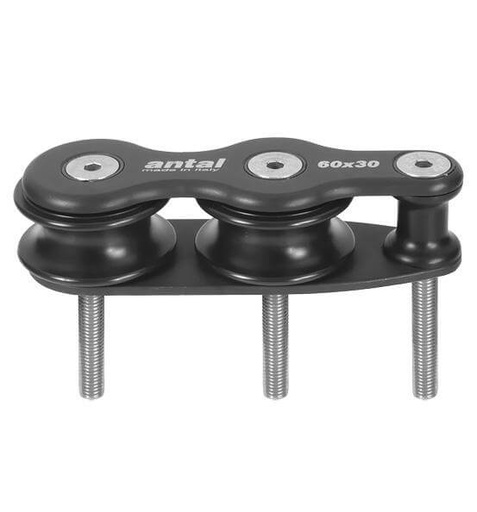

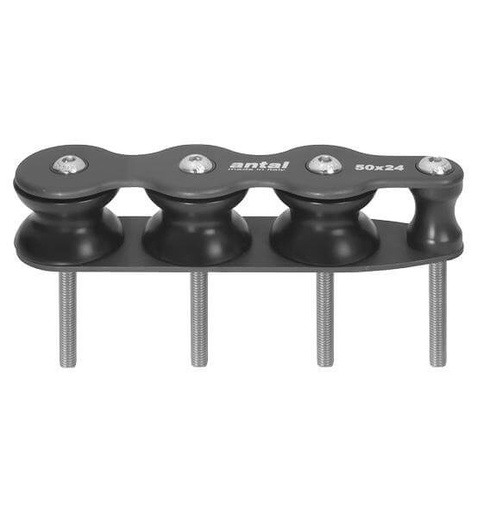

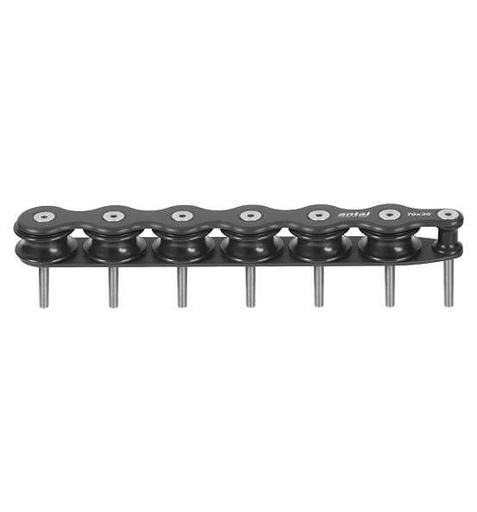

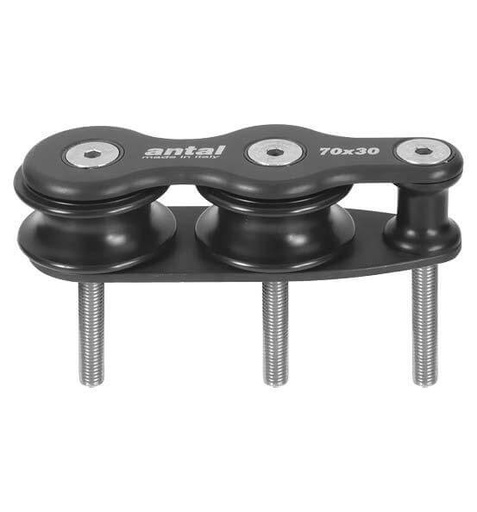

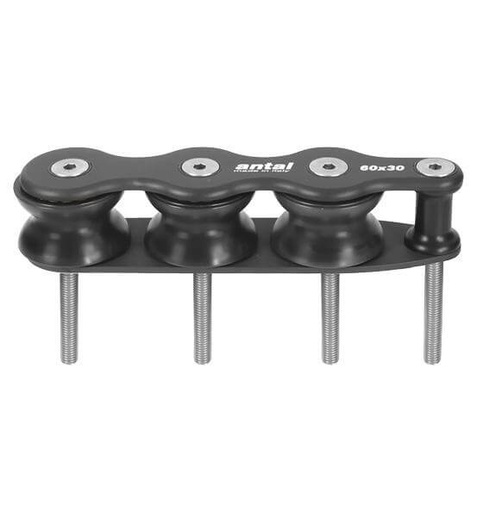

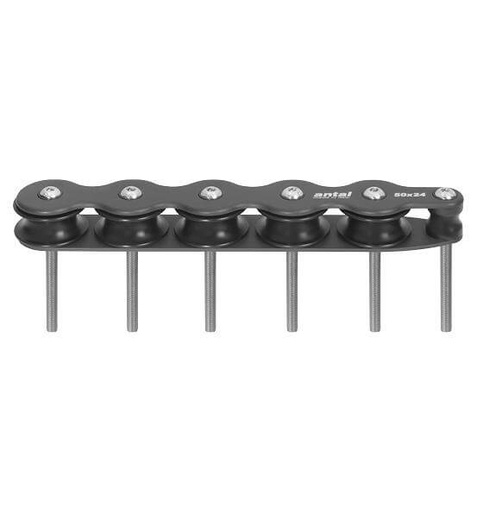

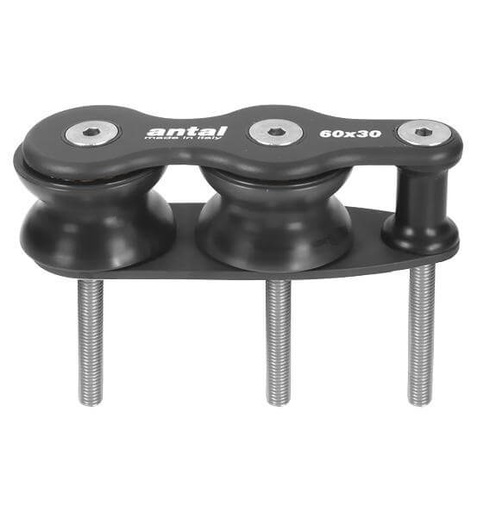

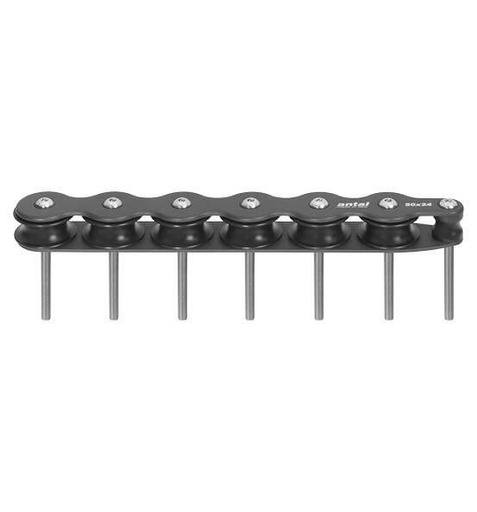

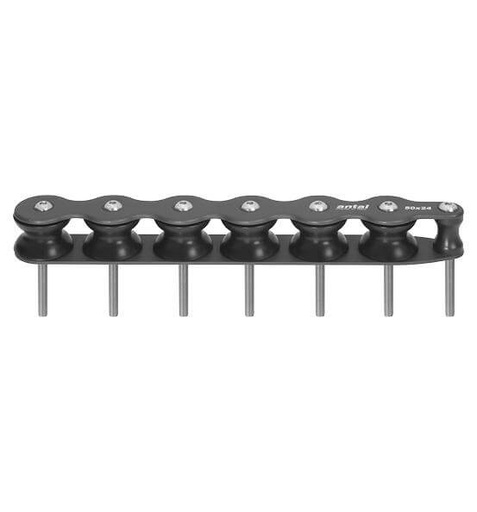

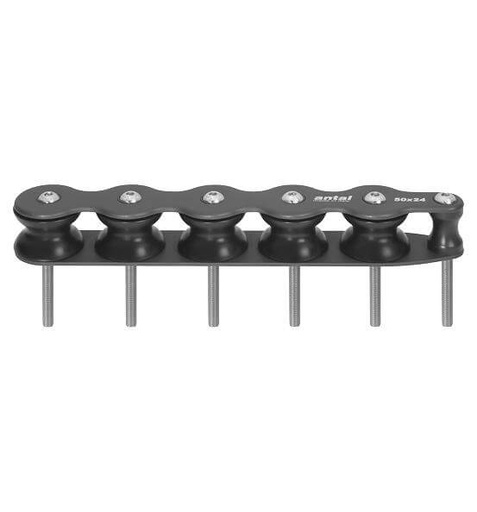

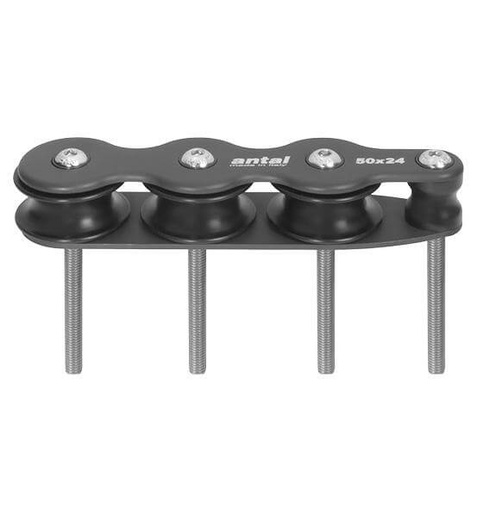

deck organisers Antal se utilizan habitualmente cuando se requiere una construcción robusta en aluminio, múltiples configuraciones de roldanas y alta capacidad de carga. Los organizadores Antal de estilo Tulip suelen elegirse para disposiciones de carroza más exigentes, donde una geometría eficiente de roldanas y la capacidad de carga son importantes.

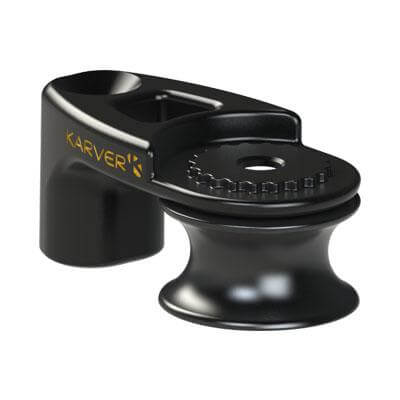

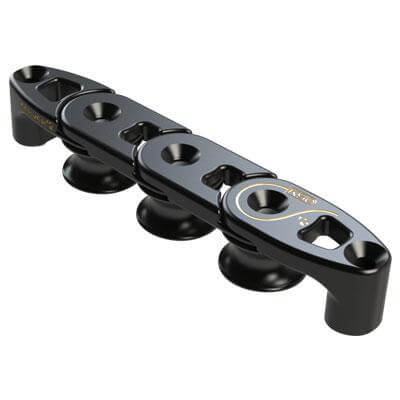

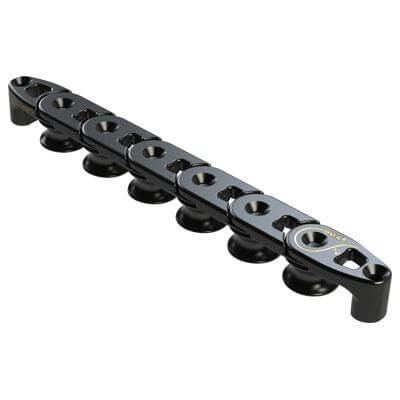

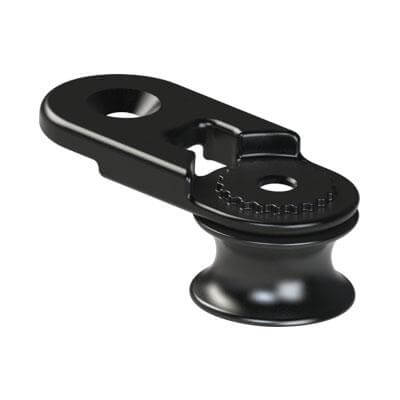

deck organisers Karver son especialmente relevantes para distribuciones enfocadas al rendimiento, donde son importantes la baja fricción, un guiado compacto y una planificación de cubierta personalizada. Los conceptos de organizadores Karver tipo KSO/KORG suelen verse en sistemas de manejo de cabos más técnicos, donde los recorridos eficientes de las líneas son prioritarios.

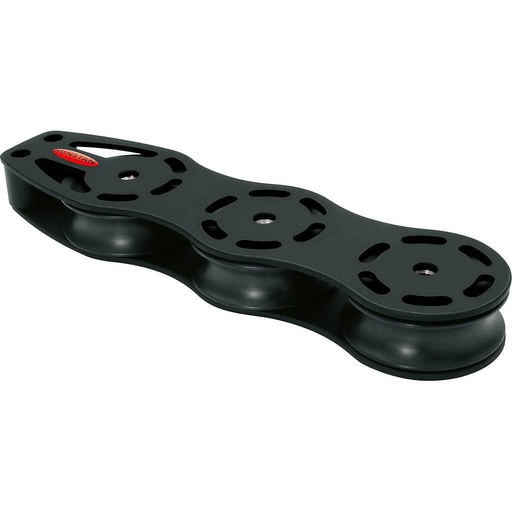

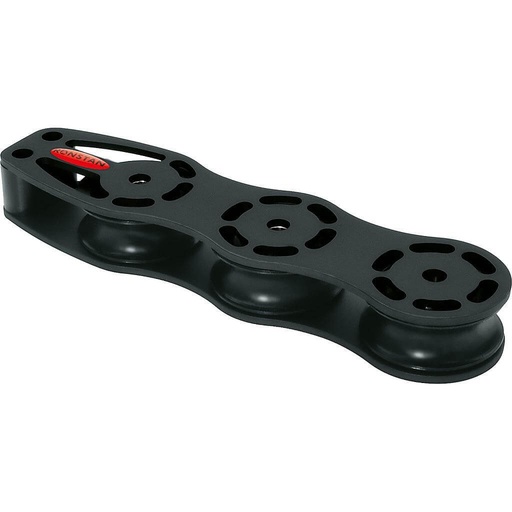

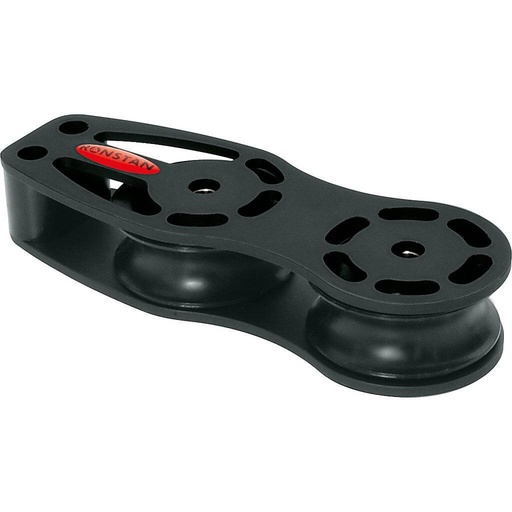

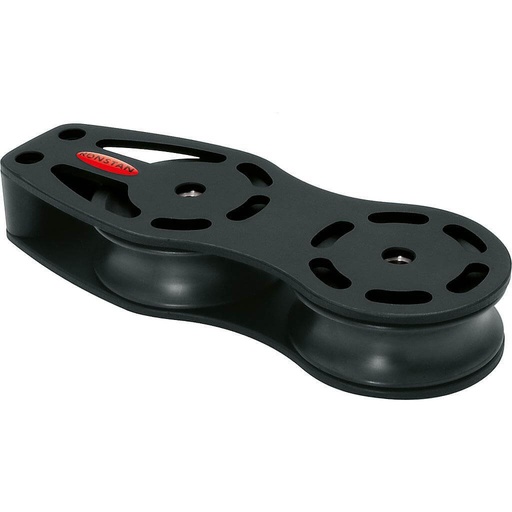

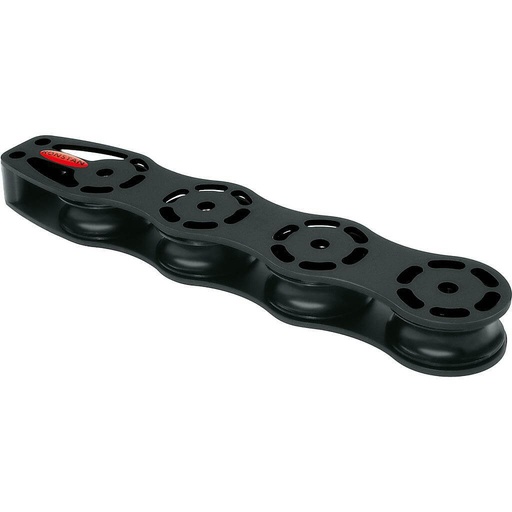

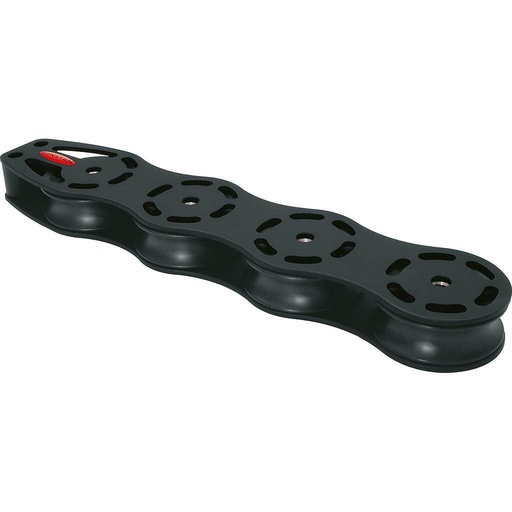

deck organisers Ronstan son opciones prácticas para distribuciones de quillados y crucero, donde son importantes la capacidad de carga estática, el desvío limpio del cabo y la facilidad de mantenimiento. Los diseños de organizadores Ronstan suelen elegirse para el guiado directo de drizas y líneas de control hacia mordazas, cornamusas y winches.

deck organisers Spinlock cubren una amplia gama de distribuciones de control de cabos, incluidas soluciones tipo T25, T38, T50, TC50 y TSR. Son especialmente relevantes cuando los organizadores deben funcionar como parte de un sistema más amplio de mordazas y manejo de cabos Spinlock.

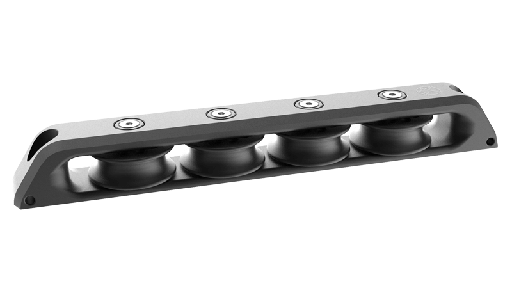

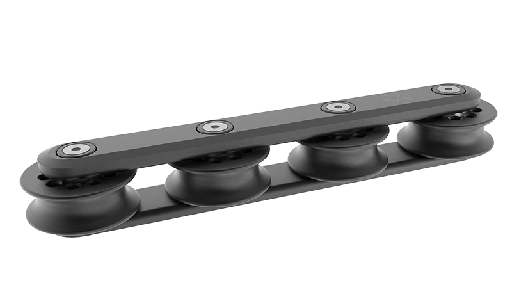

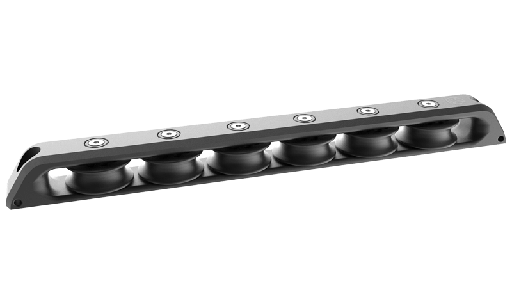

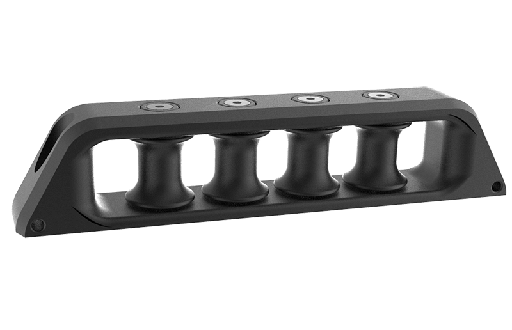

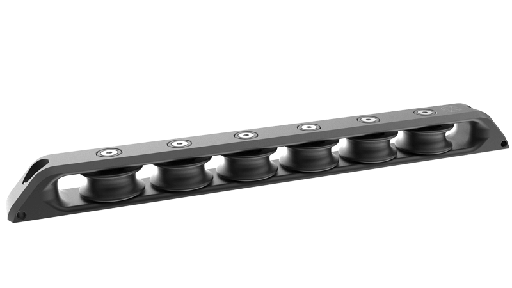

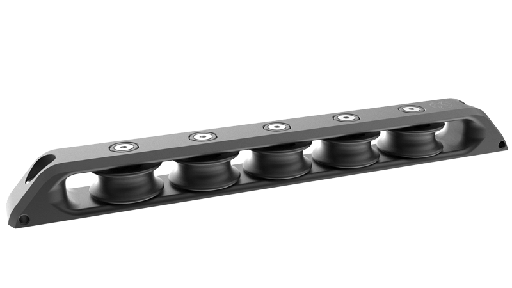

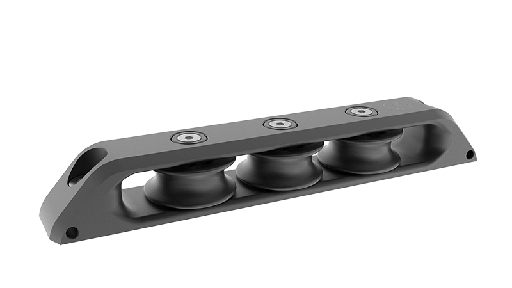

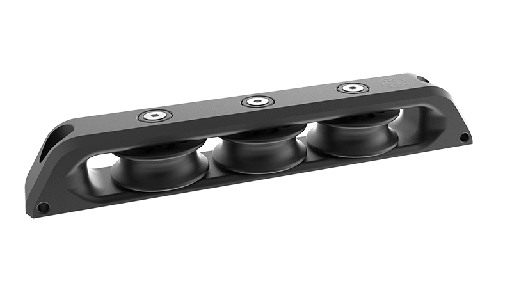

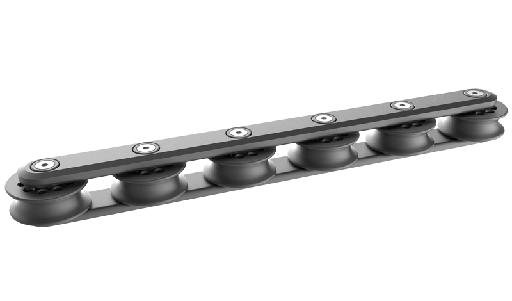

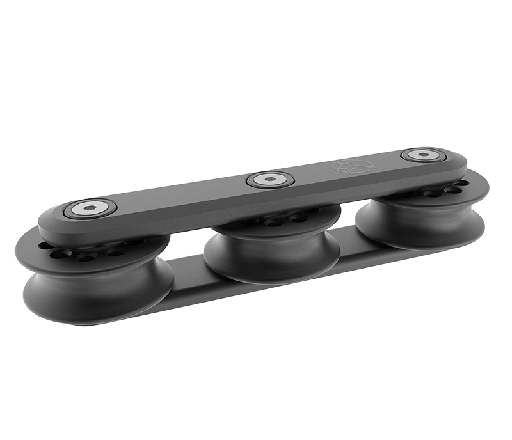

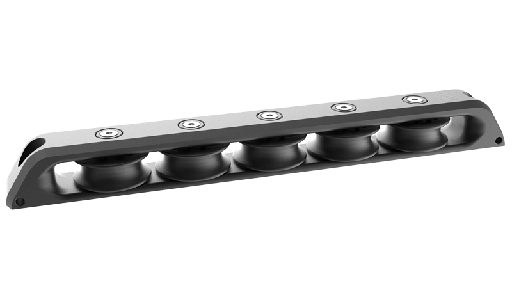

deck organisers Ubi Maior son adecuados para distribuciones de cubierta de mayor carga y más personalizadas. Su herraje de organizadores y pasacabos se utiliza a menudo en aplicaciones de rendimiento y semi-custom, donde son importantes la ingeniería compacta y el control de carga.

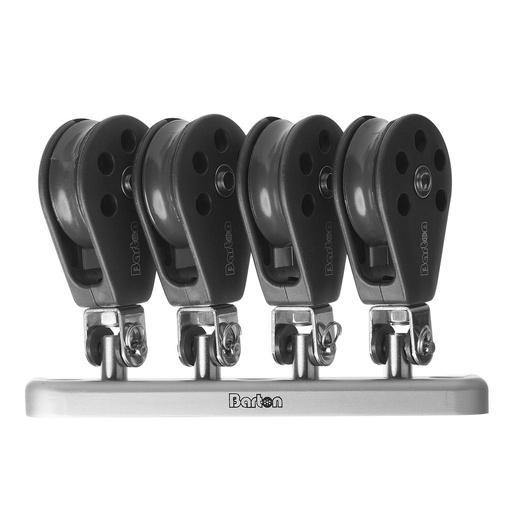

deck organisers Barton son muy adecuados para veleros de crucero y proyectos de refit. Barton ofrece organizadores con múltiples números y tamaños de roldanas, incluidos modelos de 2, 3, 4, 5 y 6 roldanas diseñados para guiar drizas y líneas de control a través de la carroza y de vuelta a la bañera.

Instalación y consideraciones de distribución de los deck organisers

Antes de sustituir o mejorar unos deck organisers, compruebe la estructura existente de la cubierta, el espaciado de las fijaciones y la disposición de la contraplaca. Los organizadores soportan importantes cargas laterales y verticales, especialmente cuando se usan para drizas y líneas de rizo. En embarcaciones antiguas, la zona de montaje puede necesitar refuerzo si se van a añadir más cabos o si se va a instalar cabullería de labor de mayor carga.

El organizador debe colocarse de forma que el cabo entre y salga de cada roldana lo más recto posible. Un pequeño error angular suele ser aceptable, pero una carga lateral excesiva aumenta la fricción y puede dañar tanto la roldana como el cabo. El organizador también debe alinearse limpiamente con la bancada de mordazas. Si un cabo sale del organizador demasiado alto, demasiado bajo o demasiado desplazado hacia un lado respecto a la mordaza, puede rozar con el cuerpo de la mordaza o cargarla con un ángulo incorrecto.

Al planificar un nuevo sistema de control en bañera, resulta útil trazar todo el recorrido del cabo antes de taladrar. Empiece en la base del mástil y luego compruebe la posición del organizador, la separación de las mordazas, el ángulo de entrada al winche y el almacenamiento del chicote. La disposición más eficiente suele ser la que tiene el menor número de cambios de dirección innecesarios.

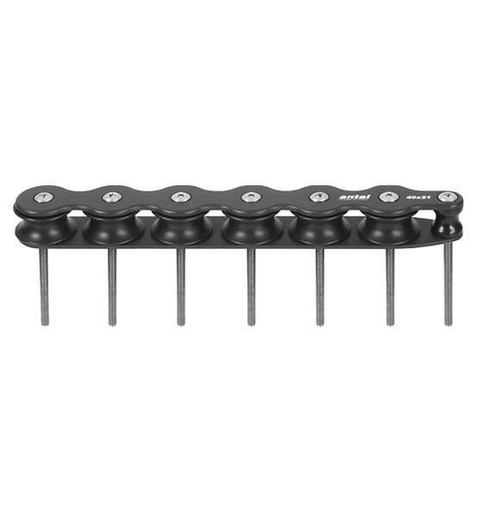

Organizador de cubierta Antal

Preguntas frecuentes: Deck organisers

¿Qué hacen los deck organisers?

Los deck organisers redirigen drizas y líneas de control desde la base del mástil hacia la bañera, manteniendo los cabos separados y correctamente alineados.

¿Cuántas roldanas necesito?

Cuente el número de cabos que quiere llevar a popa en cada lado de la carroza y deje margen para futuras incorporaciones si el espacio en cubierta lo permite. Muchas reformas se benefician de añadir una posición de roldana de reserva.

¿Merecen la pena los deck organisers con rodamientos de bolas?

Son útiles cuando los cabos se ajustan con frecuencia o cuando es importante una menor fricción. Para cargas estáticas altas o líneas que se ajustan con menos frecuencia, puede ser más apropiado un organizador de cojinete liso.

¿Se pueden apilar los deck organisers?

Sí, muchos sistemas de organizadores pueden apilarse, pero el ángulo vertical del cabo debe comprobarse cuidadosamente para evitar cargas laterales y fricción.

¿Qué cabos suelen pasar por los deck organisers?

Los cabos típicos incluyen drizas, líneas de rizo, controles del vang, outhauls, sistemas Cunningham, cunningham, cabos de enrollador y otras líneas de control llevadas a popa hasta la bañera.

¿Cuál es la diferencia entre un deck organiser y un motón de reenvío?

Un motón de reenvío normalmente redirige un solo cabo con un ángulo mayor. Un deck organiser guía varios cabos a través de un conjunto compacto y fijo de roldanas, normalmente sobre la carroza hacia mordazas y winches.
