Componenti Garmin NMEA 2000 per sistemi di navigazione a vela

Al centro di molte installazioni moderne di elettronica per la vela si trova la rete NMEA 2000, un protocollo di comunicazione standardizzato utilizzato per collegare strumenti, sensori e dispositivi di navigazione. Garmin offre una gamma di componenti essenziali necessari per realizzare e mantenere questa rete.

L'hardware Garmin NMEA 2000 disponibile include:

- Cavi backbone e drop (varie lunghezze)

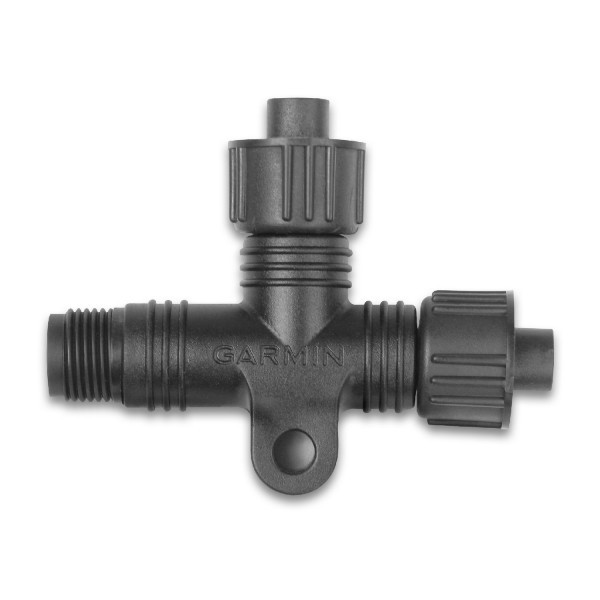

- Connettori a T (pezzi a T)

- Kit starter completi

Questi componenti vengono utilizzati per creare una topologia backbone-and-spur, in cui ogni dispositivo si collega a una linea dati centrale. Questa struttura consente a più dispositivi di condividere in tempo reale dati come vento, profondità, posizione GPS e prua.

Struttura e funzione della rete NMEA 2000

Una rete NMEA 2000 installata correttamente è fondamentale per prestazioni affidabili del sistema. I componenti Garmin seguono le specifiche standard dei connettori Micro-C, garantendo la compatibilità con altre apparecchiature certificate NMEA 2000.

Una rete tipica include:

- Cavo backbone che corre lungo l'intera lunghezza del sistema

- Pezzi a T per ogni dispositivo collegato

- Cavi drop che collegano i dispositivi al backbone

- Alimentazione e resistenze di terminazione a ciascuna estremità del backbone

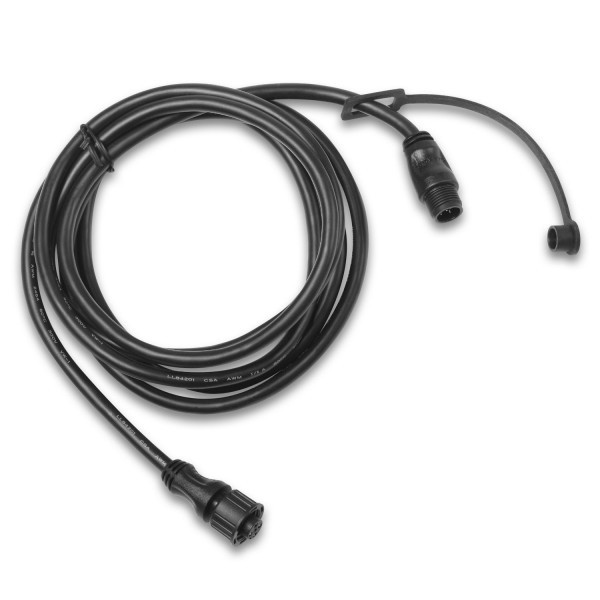

I cavi drop Garmin (disponibili nelle lunghezze di 30 cm, 2 m e 10 m) consentono un'installazione flessibile in base alla disposizione di bordo. I cavi più corti sono tipicamente utilizzati per gli strumenti montati alla postazione di governo, mentre tratte più lunghe possono essere necessarie per i collegamenti alla base dell'albero o alle stazioni di navigazione.

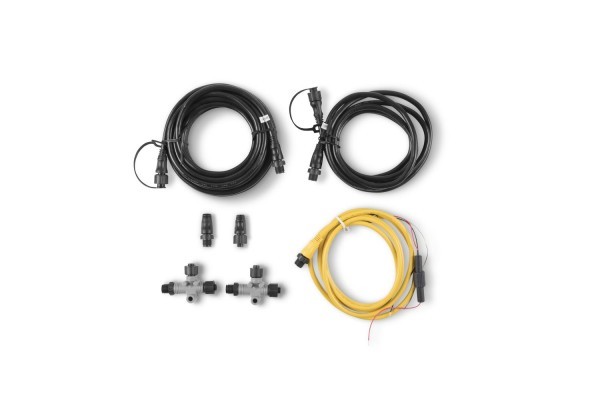

Il Garmin NMEA 2000 Starter Kit fornisce i componenti essenziali necessari per assemblare una rete di base, risultando adatto a nuove installazioni o ampliamenti del sistema.

Compatibilità e integrazione

I componenti Garmin NMEA 2000 sono progettati per essere pienamente compatibili con le reti NMEA 2000 standard di settore, il che significa che possono essere utilizzati insieme ad apparecchiature di altri produttori come B&G, Raymarine o NKE.

Dal punto di vista tecnico:

- Tutti i componenti utilizzano connettori standardizzati e specifiche di tensione standardizzate

- La comunicazione dati segue i protocolli PGN (Parameter Group Number)

- L'espansione della rete è modulare e scalabile

Questo rende l'hardware di rete Garmin adatto sia alle nuove costruzioni sia alle installazioni retrofit, dove mantenere la compatibilità con i sistemi di bordo esistenti è essenziale.

Considerazioni di installazione per sistemi NMEA 2000

Quando si installano componenti Garmin NMEA 2000, devono essere considerati diversi fattori tecnici per garantire la stabilità del sistema:

Disposizione del backbone

Il backbone deve correre come una linea continua con resistenze di terminazione a entrambe le estremità. Una terminazione non corretta è una fonte comune di guasto della rete.

Lunghezze dei cavi

I cavi drop generalmente non dovrebbero superare i 6 metri per dispositivo, in linea con le specifiche NMEA 2000. La scelta di lunghezze cavo appropriate aiuta a ridurre al minimo la perdita di segnale.

Alimentazione

La rete deve essere alimentata correttamente, tipicamente tramite un nodo di alimentazione dedicato. È opportuno evitare cadute di tensione lungo backbone di grande lunghezza.

Integrità delle connessioni

Tutti i connettori devono essere correttamente sigillati e fissati, in particolare negli ambienti marini esposti dove l'ingresso di umidità può influire sulle prestazioni.

L'utilizzo di componenti dello stesso produttore, come cavi e pezzi a T Garmin, aiuta a garantire una qualità di connessione costante e riduce i potenziali problemi di compatibilità.

Smartwatch Garmin

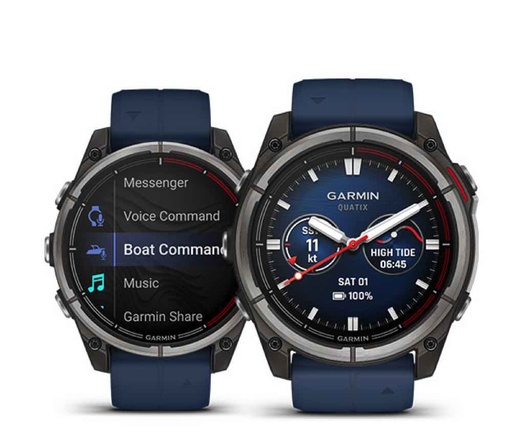

Garmin quatix® – Integrazione smartwatch GPS per la vela

Oltre ai componenti di rete, la serie quatix® di Garmin offre un'interfaccia indossabile per i dati di bordo e la consapevolezza della navigazione. Il quatix® 8 è progettato specificamente per l'uso marino, integrando la funzionalità GPS con la connettività ai sistemi di bordo.

Dal punto di vista della vela, le principali capacità tecniche includono:

- Tracciamento della posizione basato su GPS e monitoraggio della rotta

- Integrazione con i sistemi di bordo tramite connettività wireless

- Visualizzazione di dati di navigazione chiave come velocità, prua e waypoint

- Funzionalità di controllo remoto per dispositivi Garmin compatibili

L'uso di un dispositivo indossabile consente ai membri dell'equipaggio di accedere ai dati di navigazione senza trovarsi fisicamente al chartplotter, cosa che può essere particolarmente utile durante le manovre o quando ci si sposta a bordo.

Casi d'uso nelle applicazioni veliche

I prodotti Garmin di questa categoria sono tipicamente utilizzati nei seguenti scenari:

Installazione o aggiornamento della rete

- Realizzazione di un nuovo backbone NMEA 2000

- Espansione di una rete strumenti esistente

- Sostituzione di cablaggi danneggiati o invecchiati

Integrazione di sistema

- Collegamento di sensori di vento, profondità e GPS

- Collegamento di più display o strumenti

- Garanzia di un flusso dati coerente tra i dispositivi

Mobilità a bordo

- Monitoraggio dei dati di navigazione tramite dispositivi indossabili

- Accesso remoto alle informazioni GPS e di rotta

- Supporto alla navigazione in equipaggio ridotto, dove la mobilità è importante

Perché i componenti NMEA 2000 sono importanti

Nei moderni sistemi per la vela, l'affidabilità della rete dati è importante quanto i dispositivi stessi. Connessioni di scarsa qualità o un'installazione non corretta possono causare:

- Perdita intermittente dei dati

- Letture incoerenti degli strumenti

- Guasti nella comunicazione di rete

L'uso di componenti con specifiche corrette, come cavi e connettori Garmin NMEA 2000, aiuta a mantenere l'integrità del segnale e garantisce un funzionamento stabile dell'intero sistema.

Domande frequenti - Garmin

Che cos'è un cavo drop Garmin NMEA 2000?

Un cavo drop collega un singolo dispositivo (come uno strumento o un sensore) al backbone principale NMEA 2000 tramite un pezzo a T.

I componenti Garmin NMEA 2000 sono compatibili con altri marchi?

Sì, i componenti Garmin seguono le specifiche standard NMEA 2000 e possono essere utilizzati con altra elettronica marina certificata.

Cosa include un Garmin NMEA 2000 Starter Kit?

In genere include cavi backbone, connettori a T, resistenze di terminazione e componenti di alimentazione necessari per realizzare una rete di base.

Quanto può essere lungo un cavo drop NMEA 2000?

Le linee guida standard raccomandano un massimo di 6 metri per cavo drop per mantenere l'integrità del segnale.

A cosa serve il Garmin quatix® nella vela?

Lo smartwatch quatix® offre navigazione GPS, visualizzazione dei dati di bordo e accesso remoto ai sistemi Garmin compatibili.
