Manilles de voile

Les manilles de voile sont des connecteurs structurels essentiels utilisés dans l’ensemble des systèmes de gréement courant et dormant. Le choix correct dépend des exigences de charge, de la géométrie et de l’application, que ce soit pour les drisses, les écoutes, les poulies ou l’accastillage de pont. Cette catégorie comprend une large gamme de manilles en acier inoxydable et de manilles textiles proposées par des fabricants de premier plan, avec des options conçues pour offrir une grande résistance, un faible poids et une gestion sûre des charges dans des environnements marins exigeants.

Les manilles de voile constituent un élément fondamental des systèmes de transfert de charge à bord, reliant voiles, cordages et accastillage sous des charges dynamiques et souvent cycliques. Choisir la bonne manille nécessite de comprendre les chemins de charge, les besoins en articulation et les performances des matériaux en environnement marin.

Manilles de voile : types et sélection selon l’application

La principale distinction entre les manilles de voile réside dans leur géométrie. Les manilles lyre (manilles d’ancre) offrent un rayon interne plus grand, permettant une charge multidirectionnelle et réduisant les charges ponctuelles sur les composants reliés. Elles sont généralement utilisées pour les écoutes, les systèmes d’enroulement et les connexions nécessitant de l’articulation.

manilles droites (manilles de chaîne) sont conçues pour les charges en ligne, offrant une résistance plus élevée à taille égale grâce à des moments de flexion réduits au niveau de l’axe. Elles sont couramment utilisées pour les terminaisons de drisse ou les chemins de charge fixes.

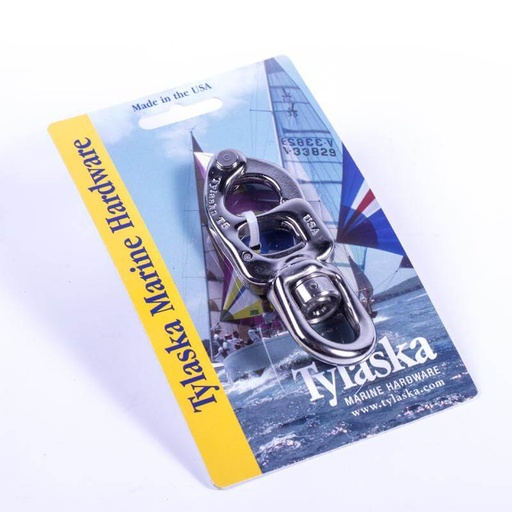

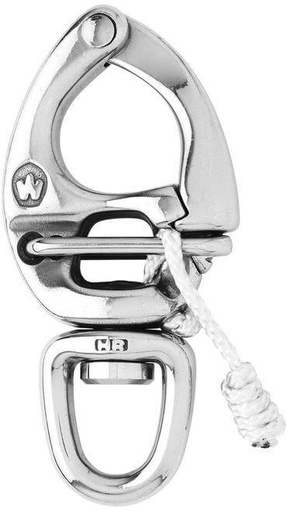

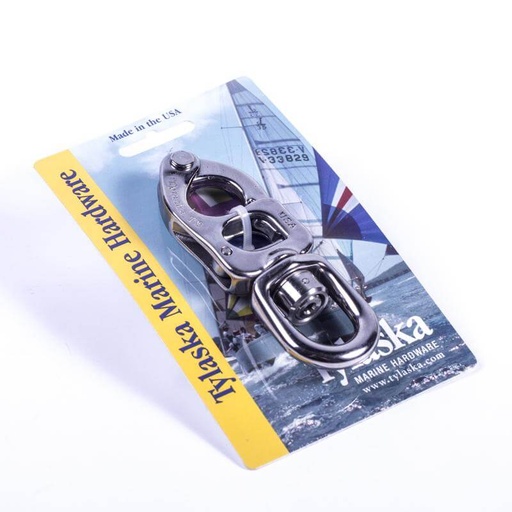

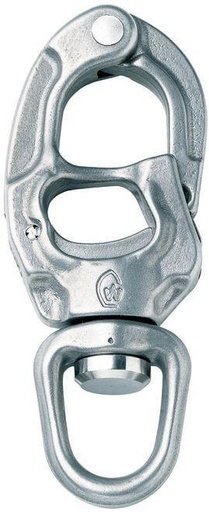

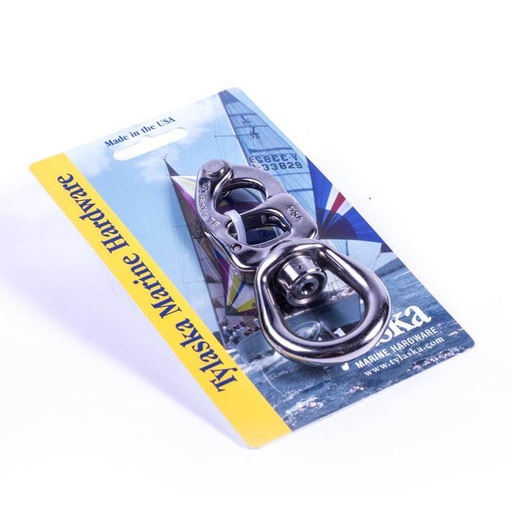

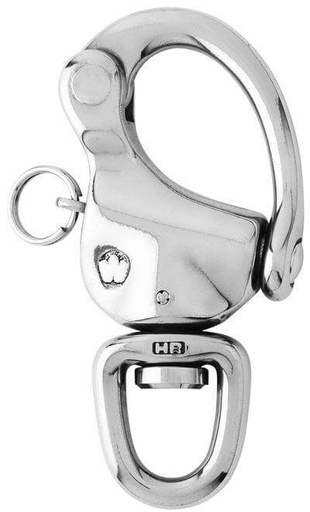

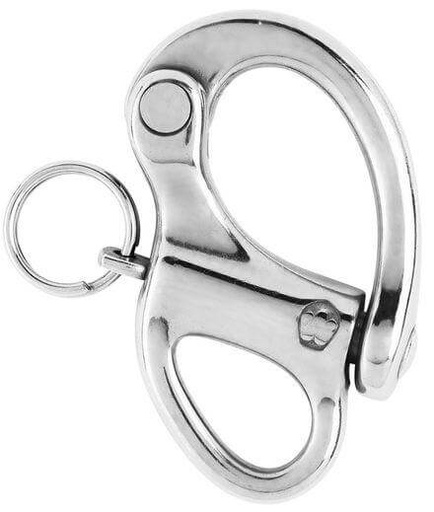

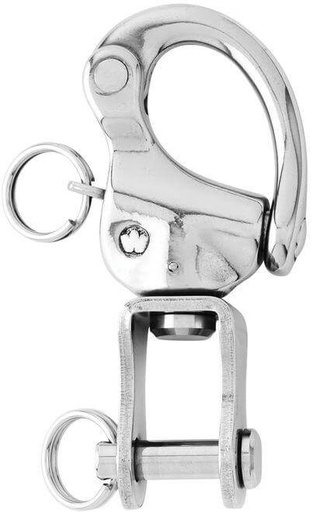

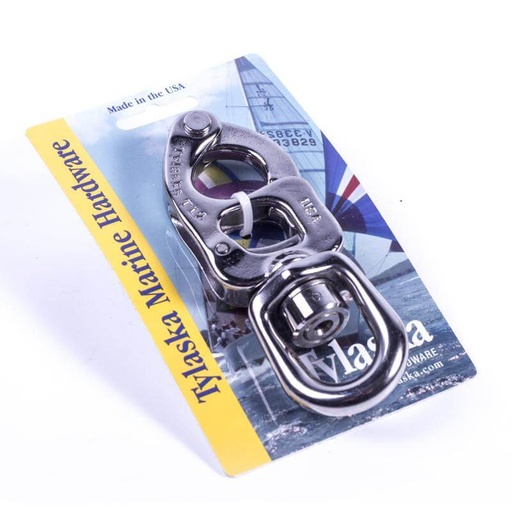

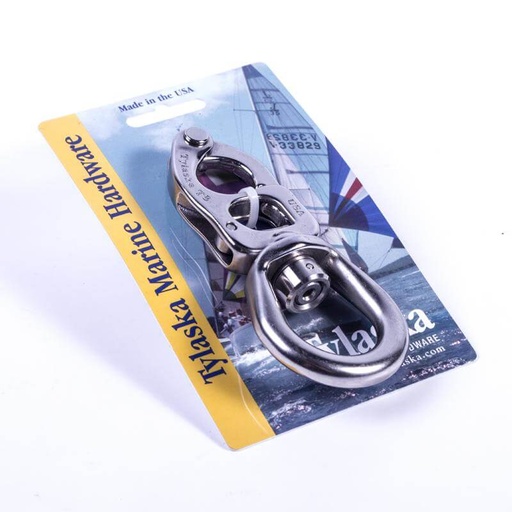

manilles à ouverture rapide intègrent un mécanisme de largage rapide, ce qui les rend adaptées aux applications nécessitant des connexions et déconnexions fréquentes, comme les écoutes de spinnaker ou les bouts de réglage. Elles introduisent toutefois une complexité mécanique supplémentaire et doivent être choisies en tenant soigneusement compte de la charge de travail et de la fiabilité du déclenchement sous charge.

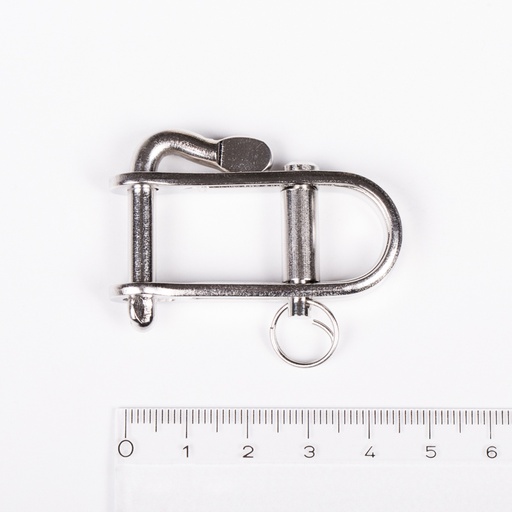

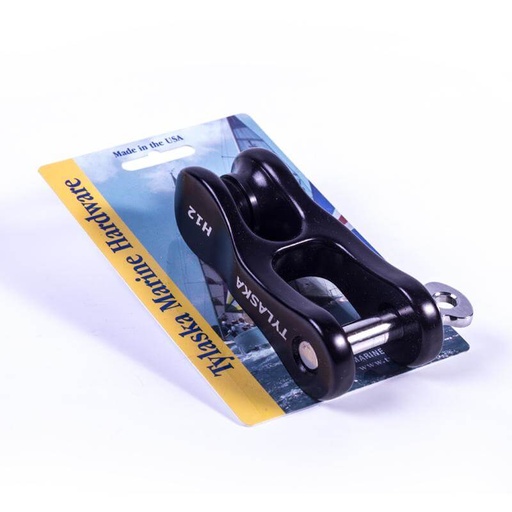

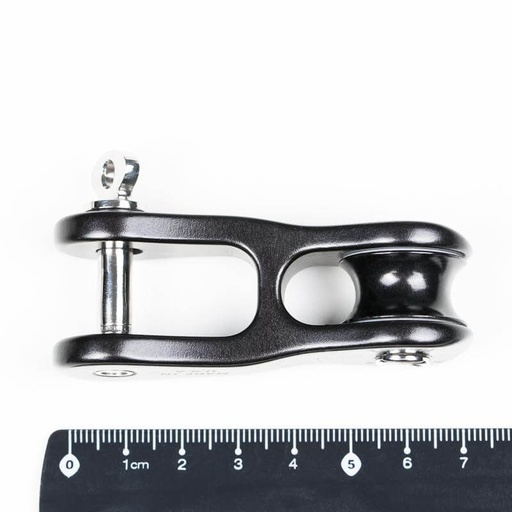

manilles de drisse sont utilisées pour relier les drisses aux têtières de voile, émerillons d’enrouleur ou points d’attache de drisse lorsque la sécurité de retenue et une géométrie compacte sont importantes. Pour la plupart des applications, une manille de drisse doit être compacte, correctement dimensionnée en charge et formée pour éviter les charges ponctuelles sur la voile ou l’accastillage.

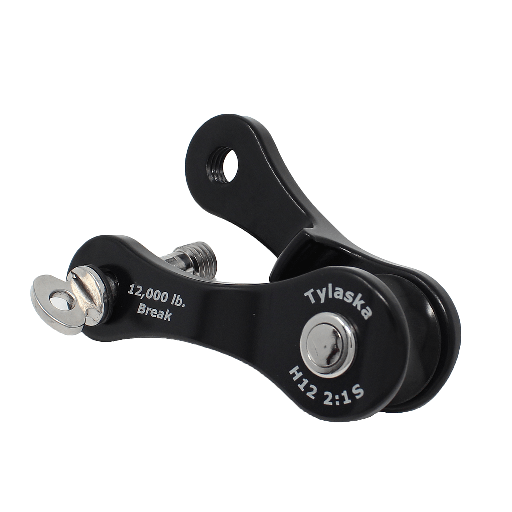

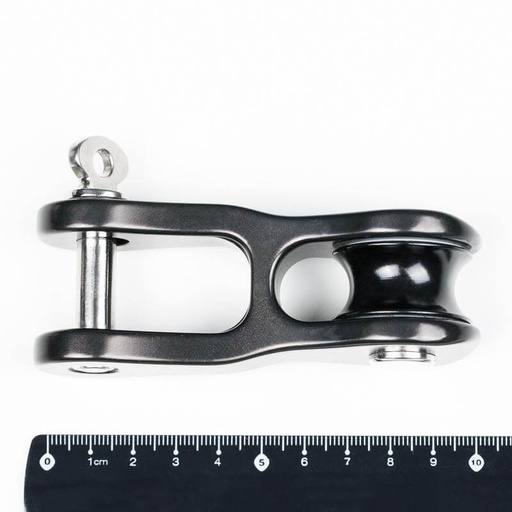

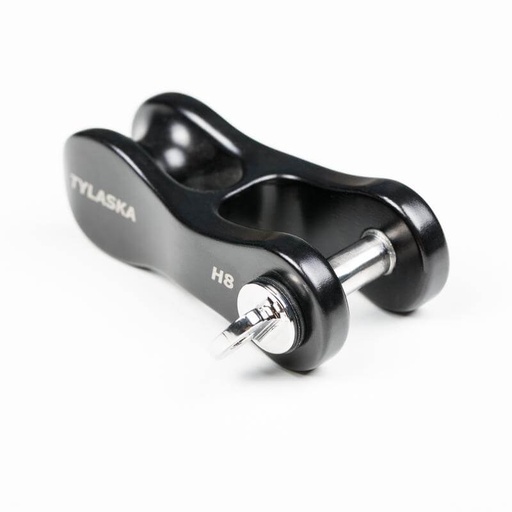

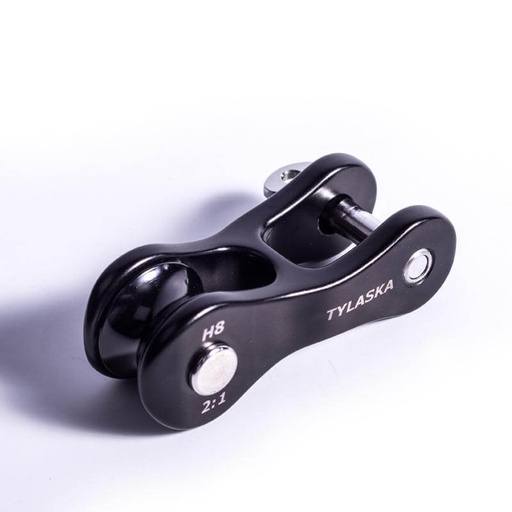

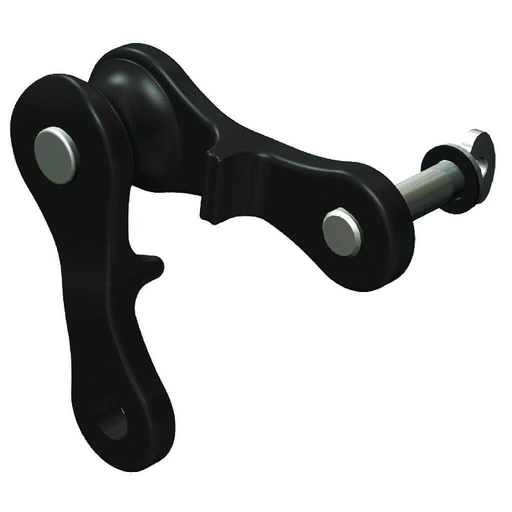

Manilles de drisse Tylaska

Manilles textiles vs manilles en acier inoxydable

L’adoption croissante des manilles textiles, généralement fabriquées à partir de fibres HMPE comme le Dyneema®, reflète une évolution vers la réduction du poids et la simplification des chemins de charge. Les manilles textiles offrent un excellent rapport résistance/poids et éliminent les contacts métal contre métal, réduisant l’usure des cordages et de l’accastillage.

Cependant, leurs performances dépendent d’un dimensionnement correct, de la qualité de l’épissure et de la protection contre le ragage. Dans les zones à forte abrasion ou lorsqu’une géométrie constante est requise, les manilles en acier inoxydable, généralement fabriquées en 316 ou en alliages durcis par précipitation, restent la solution privilégiée grâce à leur résistance à la déformation et à l’usure de surface.

Charges admissibles des manilles de voile et considérations de sécurité

Le dimensionnement correct des manilles de voile doit toujours être basé sur la charge maximale d’utilisation (CMU) plutôt que sur la charge de rupture. La CMU intègre un coefficient de sécurité pour tenir compte des charges dynamiques, des chocs et de la fatigue. Pour les applications de gréement courant, l’estimation des charges doit considérer les pics de charge générés lors de manœuvres telles que les empannages ou la prise de ris.

La sécurité de l’axe est un autre facteur critique. Les manilles à axe vissé nécessitent un serrage correct et, dans de nombreux cas, une sécurisation secondaire (par ex. fil à freiner ou frein-filet) afin d’éviter tout desserrage sous l’effet des vibrations. Les conceptions à axe imperdable réduisent ce risque et sont souvent préférées pour les applications critiques.

Matériaux et résistance à la corrosion des manilles de voile

La plupart des manilles marines sont fabriquées en acier inoxydable AISI 316, offrant une bonne résistance à la corrosion en environnement d’eau salée. Pour les applications à charges plus élevées, des matériaux comme l’acier inoxydable 17-4PH apportent une résistance accrue mais peuvent nécessiter une gestion plus attentive de la corrosion.

La compatibilité galvanique doit également être prise en compte lors du raccordement de manilles à des métaux dissemblables, en particulier dans les systèmes de mât et d’accastillage de pont.

Choisir des manilles de voile pour différents systèmes de gréement

Le choix des manilles de voile selon l’application est essentiel pour obtenir un gréement efficace et fiable :

- Drisses et applications en tête de mât : manilles droites compactes ou manilles textiles pour minimiser le poids dans les hauts

- Écoutes et systèmes d’enroulement : manilles lyre ou manilles à ouverture rapide pour une meilleure articulation

- Bouts de réglage et systèmes fréquemment ajustés : manilles à ouverture rapide pour une manipulation plus efficace

- Configurations performance : manilles textiles pour réduire le poids et simplifier les connexions, avec une gestion adaptée du ragage

Cette catégorie comprend des manilles de voile Tylaska, ainsi que des modèles Wichard, Ronstan, Ubi Maior et Kong, couvrant un large éventail d’exigences techniques pour la croisière comme pour la voile de performance, avec un accent sur la fiabilité sous charge et l’efficacité mécanique.
