Un winch électrique Harken nécessite plus que le winch lui-même. Les bons accessoires pour winch électrique — comprenant les commandes, la protection électrique et l'électronique de contrôle — font tous partie de l'installation, et le choix des composants adéquats peut sembler compliqué au premier abord.
Pour les winchs électriques Harken actuels, le système est cependant relativement simple. Tous les nouveaux winchs électriques Radial, Performa et Captive Reel sont livrés avec le boîtier de commande Harken Dual Function approprié, le client n'ayant principalement à choisir que les commandes et le disjoncteur nécessaires.
Les installations Harken plus anciennes peuvent être différentes, en particulier lorsque le winch est antérieur au boîtier de commande Dual Function. Si vous remplacez ou améliorez des accessoires pour winch électrique sur un winch existant, il est donc important de déterminer quel système de commande est déjà installé avant de commander des composants.
Le boîtier de commande Dual Function
Le boîtier de commande Harken Dual Function est au cœur d'une installation actuelle de winch électrique Harken.
Il associe la commande du winch à une surveillance de charge intégrée, simplifiant l'installation et réduisant le câblage et les points de connexion par rapport aux systèmes antérieurs. Harken programme le boîtier de commande avec des charges de coupure adaptées au winch concerné et à ses différentes vitesses de fonctionnement. Si cette charge est atteinte, l'alimentation du winch électrique est temporairement interrompue afin de le protéger contre les surcharges.
Chaque winch nécessite son propre boîtier de commande correctement apparié. Avec un nouveau winch électrique Radial, Performa ou Captive Reel, le boîtier approprié est déjà fourni, il n'est donc normalement pas nécessaire de le commander séparément.
Le boîtier de commande Dual Function assure également l'interface entre le winch et ses commandes, prenant en charge soit les interrupteurs analogiques Harken, soit les Digital System Switches (DSS). Les deux types de commande ne peuvent pas être mélangés sur le même boîtier de commande.
Pour la plupart des nouvelles installations, vous pouvez donc considérer le système comme :
Winch électrique + boîtier de commande Dual Function fourni + commandes + disjoncteur

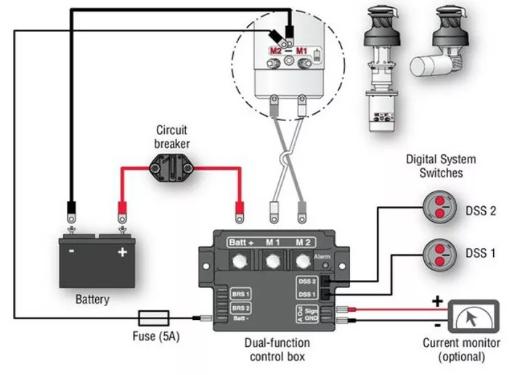

Système de winch électrique Harken montrant les principaux composants de l'installation, dont le boîtier de commande Dual Function, le disjoncteur et les commandes Digital System Switch. La configuration des commandes peut varier selon le winch et le nombre de postes de commande.
Alors, quelles commandes de winch électrique choisir ?
Option 1 – Interrupteurs de winch analogiques Harken
Les interrupteurs analogiques traditionnels de Harken offrent une méthode simple et éprouvée pour commander un winch électrique.
Un winch électrique standard à deux vitesses nécessite deux interrupteurs analogiques – l'un commandant la première vitesse et l'autre la seconde. Harken propose des interrupteurs déportés étanches conçus spécifiquement pour les installations de winchs électriques et hydrauliques.
Le principal avantage est la simplicité. Chaque bouton a une fonction unique clairement définie, ce qui rend les commandes analogiques particulièrement adaptées lorsqu'une installation classique à deux boutons est préférée.
Avec un winch électrique actuel, ces interrupteurs se raccordent via le boîtier de commande Dual Function fourni.
Option 2 – Harken Digital System Switch (DSS)
Le Harken Digital System Switch constitue une alternative plus compacte.
Au lieu de nécessiter des boutons distincts pour chaque vitesse de winch, un DSS à double fonction combine deux fonctions dans un seul interrupteur. Pour un winch à deux vitesses, cela permet un fonctionnement lent et rapide depuis une seule commande.
Le DSS est également rétroéclairé, ce qui rend les commandes plus faciles à localiser et à utiliser de nuit ou par faible luminosité.
Pour un nouveau winch électrique Harken équipé de son boîtier de commande Dual Function fourni, un seul DSS peut être raccordé au boîtier de commande sans nécessiter de décodeur séparé.
Cela rend le DSS particulièrement intéressant pour les nouvelles installations : une seule commande soignée montée sur le pont peut remplacer les deux interrupteurs analogiques individuels nécessaires à une configuration classique à deux vitesses.
Et si je souhaite des commandes de winch électrique à plusieurs postes ?
Des postes de commande supplémentaires sont possibles, mais la configuration des commandes change lorsque plus d'un DSS est nécessaire.
Les recommandations d'installation actuelles de Harken indiquent qu'un seul DSS peut être raccordé sans décodeur séparé, tandis que les installations utilisant deux boutons DSS ou plus nécessitent un décodeur. Cela peut s'appliquer, par exemple, lorsque le même winch doit être manœuvré depuis plusieurs postes sur le bateau.
Le décodeur assure l'interface pour ces différents postes de commande numériques. Comme la configuration exacte du câblage peut varier selon le winch et la configuration des commandes, il convient de vérifier le schéma d'installation Harken du boîtier de commande Dual Function correspondant avant l'installation.
En règle générale :
- Un DSS + boîtier de commande Dual Function : aucun décodeur séparé n'est nécessaire.
- Deux commandes DSS ou plus : décodeur nécessaire.
Accessoires pour winch électrique sur les winchs Harken plus anciens
Il s'agit d'une distinction importante lors de la mise à niveau d'une installation existante.
Les indications ci-dessus supposent que le winch est équipé d'un boîtier de commande Harken Dual Function, tel que fourni avec les winchs électriques actuels Radial, Performa et Captive Reel. Les installations plus anciennes peuvent utiliser une configuration de commande différente.
Un Digital System Switch peut également être utilisé avec ces systèmes via le décodeur Harken Digital Switch approprié, qui traduit l'entrée de l'interrupteur numérique en sorties destinées à l'équipement commandé. Le DSS et le décodeur offrent donc une solution de mise à niveau lorsque l'interrupteur ne peut pas s'interfacer directement avec un boîtier de commande Dual Function actuel.
Si vous installez des commandes en rétrofit sur un winch électrique plus ancien, nous recommandons d'identifier le winch et le système de commande existants avant de sélectionner les composants DSS.
Choisir le bon disjoncteur pour winch électrique
Toute installation de winch électrique Harken nécessite également un disjoncteur haute intensité correctement calibré.
Harken propose des disjoncteurs à montage sur panneau pour les installations 12 V, 24 V et 48 V CC. Le disjoncteur approprié dépend à la fois de la taille du winch et de la tension du système ; il doit donc être choisi en fonction des exigences du winch concerné plutôt que simplement selon la tension.
Le disjoncteur est distinct de la fonction de protection contre les surcharges intégrée au boîtier de commande Dual Function. Les deux font partie de l'installation électrique complète.
Le tableau de sélection des composants de Harken indique le disjoncteur approprié pour chaque taille de winch et chaque tension, ce qui rend ce choix simple une fois le winch sélectionné.
Choisir les bons accessoires pour winch électrique pour votre système Harken
Pour la plupart des nouvelles installations de winch électrique Harken, la définition des composants supplémentaires est donc relativement simple.
Le winch comprend déjà son boîtier de commande Dual Function apparié. Vous choisissez ensuite entre deux interrupteurs analogiques classiques ou un Digital System Switch, puis le disjoncteur correctement calibré pour le winch et la tension de fonctionnement. Harken résume la même exigence de base : un boîtier de commande, un disjoncteur et soit deux interrupteurs analogiques, soit un DSS par winch électrique.
Les installations plus complexes – en particulier les postes de commande DSS multiples ou les mises à niveau de winchs électriques plus anciens – peuvent en outre nécessiter un décodeur Digital Switch.
Le point essentiel lors du choix des accessoires pour winch électrique est que les commandes, l'électronique de contrôle et la protection du circuit soient toutes compatibles avec le winch et l'installation concernés.
Si vous ne savez pas quelles commandes ou composants électriques Harken sont nécessaires pour votre winch, contactez-nous en indiquant le modèle de winch, la tension de fonctionnement et le nombre de postes de commande requis, et nous pourrons vous aider à identifier les composants appropriés. Toutefois, si vous souhaitez découvrir notre gamme complète, cliquez ci-dessous :
