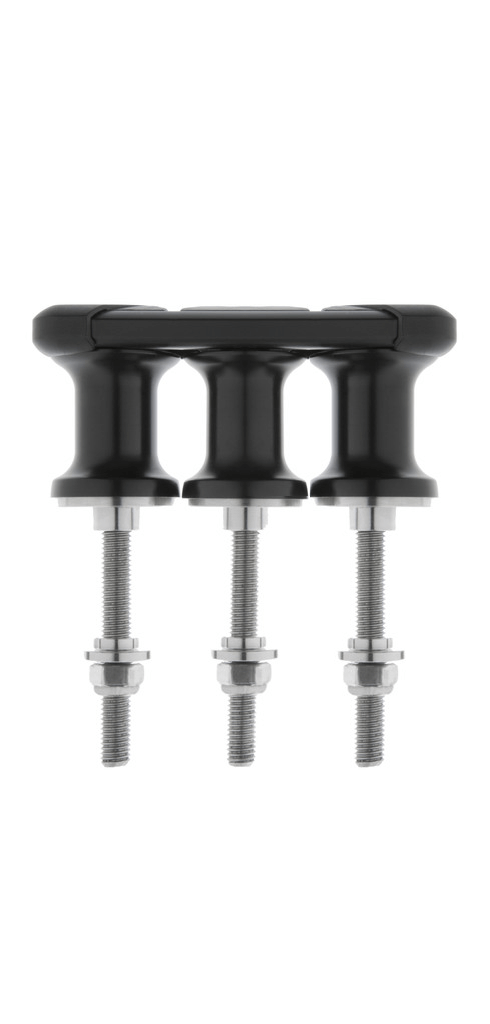

Spinlock TSR20 – 3 Rollen-Deckorganizer (Standard und Low Profile)
Der Spinlock TSR20 3 Rollen-Deckorganizer ist ein High-Load-Aft-Organizer zum präzisen, reibungsarmen Umlenken von Leinen aus Clutches und Jammers zu Winschen. Mit 20 mm Alu-Rollen auf Gleitlagern bietet der TSR20 zuverlässige Performance für hochbelastete Kontrollsysteme, bei denen kompakte Umlenkung erforderlich ist.
Das modulare Design ermöglicht, die Rollen entlang der Alu-Oberschiene zu versetzen, um den Abstand zu optimieren, während die tulpenförmige Rollengeometrie Reibung bei vertikaler Umlenkung reduziert. Standard TSR20 und Low Profile TSR20L sorgen für Montageflexibilität, besonders in engen Bereichen wie am Mastfuß und in Deckstunneln. Feste Rollen-Einsätze können ergänzt werden, um die zulässigen Umlenklasten für anspruchsvolle Anwendungen zu erhöhen.
Hauptmerkmale
• Drei 20 mm Alu-Rollen mit Gleitlagern
• Entwickelt zum Nach-Aft-Umlenken von Leinen aus Clutches und Jammers
• Modularer Rollenabstand auf einer Alu-Oberschiene
• Tulpenförmiges Design zur Reduzierung der Reibung bei vertikaler Umlenkung
• Feste Rollen-Einsätze verfügbar zur Erhöhung der Umlenklasten
• Standard- und Low-Profile-Optionen
• Geeignet zum Einfädeln von Endlosleinen
• Titan-Komponenten auf Anfrage verfügbar
• Individuelle Rollenabstände oder gemischte Rollengrößen verfügbar
Lastangaben – TSR20
• Maximale Last pro Einzelrolle: 1500 kg
• Gesamte kombinierte Last: 750 kg × Anzahl Rollen
• Leinenlast bei 30° Umlenkung: 3000 kg
• Leinenlast bei 60° Umlenkung: 1500 kg
Anwendungen auf Segelyachten
• Umlenken von Fallen, Tacklines, Niederholer- und Reffleinen
• High-Load-Riggs mit präziser Ausrichtung zwischen Clutch und Winsch
• Mastfuß- und Decktunnel-Installationen mit geringer Bauhöhe
• Performance-Yachten, die konfigurierbare Abstände oder mehrere Führpunkte benötigen
