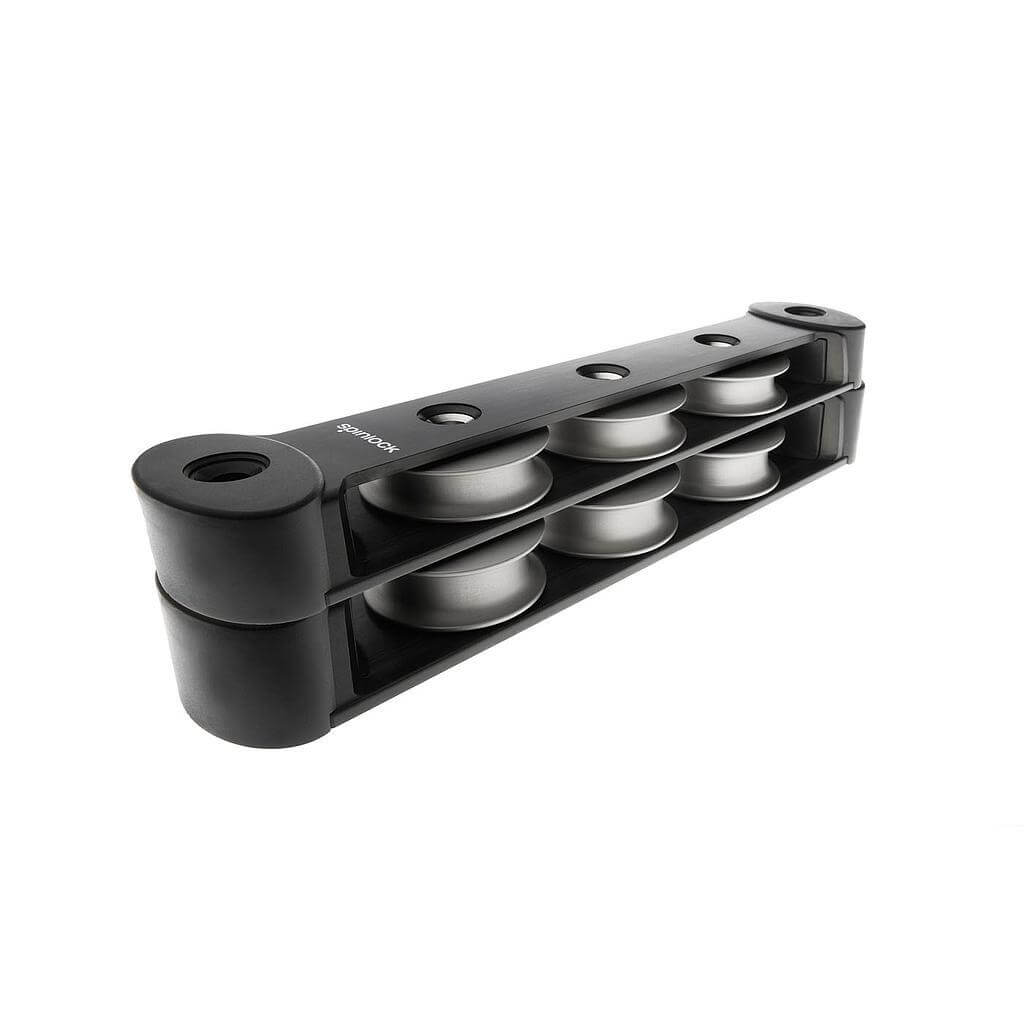

Spinlock TC50 – 3x2 Rollen Double-Stack-Deckorganizer (Symmetrisch und Asymmetrisch)
Der Spinlock TC50 3×2 Rollen Double-Stack-Deckorganizer ist ein High-Capacity-High-Load-Organizer für Yachten, die mehrere stark belastete Leinen auf begrenzter Deckgrundfläche führen müssen. Mit gestapelten Reihen aus 50 mm Alu-Rollen bietet dieser Organizer sechs Rollenpositionen in zwei Ebenen zu je drei Rollen – ideal für dichte Fallen- und Kontrollleinen-Layouts auf Performance-Yachten und größeren Fahrtenyachten.
Jede Rolle läuft auf Gleitlagern und ist für High-Load-Betrieb ausgelegt. Die untere Reihe arbeitet mit vollen TC50 Lastgrenzen, während die obere Reihe eine reduzierte Safe Working Load hat, um Systemeffizienz und strukturelle Integrität beim vertikalen Stapeln zu gewährleisten.
Der Organizer ist in symmetrischer und asymmetrischer Ausführung erhältlich, sodass die gestapelte Grundfläche an verschiedene Deckgeometrien angepasst werden kann. Asymmetrische Versionen reduzieren Gesamtbreite und Gewicht und eignen sich daher besonders für performanceorientierte oder platzkritische Installationen.
Hauptmerkmale
• Sechs 50 mm Alu-Rollen in zwei gestapelten Reihen (3 oben, 3 unten)
• Heavy-Duty-Konstruktion für High-Load-Leinenumlenkung
• Rollen mit Gleitlagern für vorhersehbare Performance unter Dauerlast
• Symmetrische und asymmetrische Varianten zur Optimierung der Grundfläche
• Kompatibel mit High-Load-Fallen, Reffleinen und Code-Sail-Systemen
• Reduzierte Grundfläche gegenüber zwei separaten Organizern
• Obere und untere Reihe separat bewertet für korrekte Lastplanung
• Geeignet für Leinen bis 14 mm Durchmesser
• Teilt Geometrie mit TC50 Einlagen-Organizern zur Systemintegration
Lastangaben – TC50 Double Stack (TC50/D)
Obere Reihe (3 Rollen):
• SWL pro Rolle: 1000 kg
• Gesamt-SWL (3 Rollen): 3 × 500 kg = 1500 kg
Untere Reihe (3 Rollen):
• SWL pro Rolle: 1500 kg
• Gesamt-SWL (3 Rollen): 3 × 750 kg = 2250 kg
In Summe bietet die Double-Stack-Anordnung hohe Umlenk-Kapazität bei angemessener Lasttrennung zwischen oberer und unterer Reihe.
Anwendungen auf Segelyachten
Der TC50 3×2 Double-Stack-Deckorganizer ist ideal für Yachten, die kompaktes High-Load-Leinenmanagement benötigen, wenn Deckplatz knapp ist. Typische Anwendungen:
• Umlenkung hochbelasteter Fallen (Groß, Fock, Gennaker, Code-Sails) zu Winschen
• Mixed-Load-Führung, bei der die unteren Rollen Spitzenlasten tragen und die oberen Rollen sekundäre Leinen führen
• Komplexe Reff- und Tackline-Anordnungen auf größeren Yachten
• Mehrleinen-Bänke auf Performance-Cruisern und Regattayachten mit vertikalem Stapeln
• Integration von High-Load-Organizer-Systemen mit TC50- und TC50/D-Kombinationen
Auf Festigkeit, Kompaktheit und konstante High-Load-Performance ausgelegt, ist der TC50 3×2 Double-Stack-Deckorganizer eine robuste Lösung für Yachten, die dichte Leinenführung ohne Kompromisse bei der Tragfähigkeit verlangen.
