Windex
Un segnavento Windex è una freccia di testa d'albero su cuscinetto a rubino di zaffiro che indica la direzione del vento apparente in cima all'armo. Prodotto in Svezia da Windex Development AB dal 1964, è disponibile in quattro misure: Windex 6 per derive, Windex 10 per 3–6 m, Windex 15 Mk2 per 5–12 m e Windex XL per 12–30 m. Sono disponibili anche frecce di ricambio, il BirdSpike e una luce notturna LED a 12 V. Continua a leggere qui sotto.
|
|
|
|
|
|
|
Come scegliere un segnavento Windex in base alla dimensione della barca
Abbina la freccia alla barca e all'altezza da cui la leggerai. Una freccia adatta a una deriva è troppo piccola per essere letta dal pozzetto di una barca di 40 piedi. Una troppo grande aggiunge peso e resistenza aerodinamica in testa d'albero, dove entrambi contano di più.
| Modello | Freccia | Lunghezza barca | Montaggio |
|---|---|---|---|

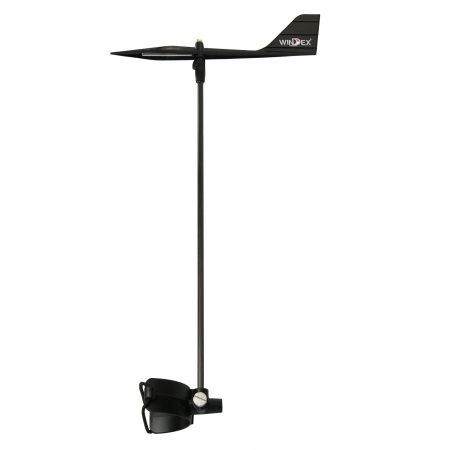

| Windex 6 Dinghy | 150 mm | derive, catamarani, bompressi | staffa flessibile senza attrezzi, albero 43–70 mm |
| Windex 10 | 250 mm | 3–6 m (10–20 ft) | base a J: laterale, superiore o frontale in testa d'albero |
| Windex 15 Mk2 | 380 mm | 5–12 m (15–40 ft) | testa d'albero, alberi fino a 21 m |
| Windex XL | 584 mm | 12–30 m | testa d'albero, alberi oltre 21 m |
Windex 10 contro Windex 15
I due si sovrappongono tra 5 e 6 m, dove si collocano sport boat e piccole barche a chiglia. Il Windex 10 pesa circa 31 g contro i circa 100 g del 15, un dato che conta su un'attrezzatura leggera e alta, dove ogni grammo in testa d'albero influisce sul momento raddrizzante. La freccia più lunga e le alette più grandi del 15 sono più facili da leggere da 10–15 m più in basso. Se navighi dal pozzetto di notte o in equipaggio ridotto, il 15 è la scelta più pratica. Su una sport boat derivata da una deriva, il 10 è di solito sufficiente.
Come si legge un Windex
Un Windex indica il vento apparente, cioè la combinazione del vento reale e del moto della barca, misurato all'altezza della testa d'albero. La velocità del vento normalmente aumenta con l'altezza e di solito ruota leggermente a destra. Questo significa che la lettura in testa d'albero può differire da quella dei filetti segnavento sulla vela di prua, soprattutto con aria leggera.
Le due alette di bolina regolabili sono riferimenti. Naviga di bolina stretta su ciascuna mura in condizioni stabili e regola ogni aletta in linea con la freccia. Da quel momento, la freccia allineata a un'aletta indica che sei all'angolo di bolina stretta. In poppa, osserva la freccia mentre si avvicina alla poppa. Una volta che supera la mezzeria stai navigando con il vento sopravvento alla randa e una strambata accidentale è vicina.
Installazione di un Windex in testa d'albero
Monta il segnavento a proravia in testa d'albero e lontano da antenne VHF, fanale tricolore e qualsiasi sensore del vento, che disturbano il flusso d'aria e possono impigliare la freccia. Il perno deve essere verticale. Dove i prigionieri in acciaio inox entrano in una testa d'albero in alluminio, applica un composto isolante per limitare la corrosione galvanica. Il Windex 10 e il 15 utilizzano fissaggi diversi, disponibili separatamente come ricambi.
Ricambi Windex, BirdSpike e luce LED

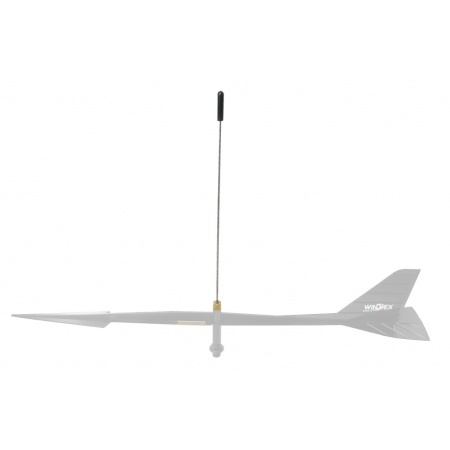

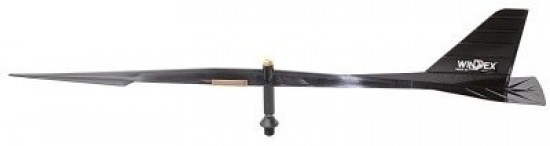

Una freccia danneggiata può essere sostituita da sola senza cambiare la base o il cuscinetto. La freccia di ricambio per il Windex 15 copre il guasto più comune in testa d'albero: una freccia piegata dopo l'urto di un uccello, un avvolgimento di una drizza o un sollevamento con la gru. Il BirdSpike aggiunge una punta da 190 mm sopra la freccia per scoraggiare gli uccelli dal posarsi. È incluso con il Windex 15 Mk2 e può essere installato successivamente sui Windex 15 precedenti.

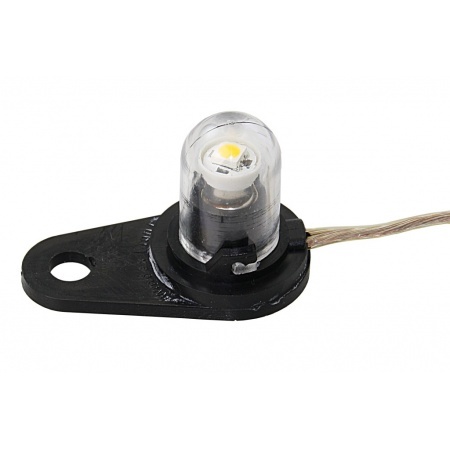

La luce notturna LED a 12 V si monta sotto la freccia e richiede un'alimentazione in testa d'albero. È disponibile una lampadina di ricambio 12 V E10. I riferimenti riflettenti su freccia e alette offrono una certa visibilità senza alimentazione quando una luce di coperta o una torcia viene puntata verso l'albero.
Informazioni su Windex Development AB
I segnavento Windex sono progettati in Svezia dal 1964 e venduti in oltre 40 paesi. In Nord America, Davis Instruments vende oggi unità equivalenti con il nome WindTrak. Windex Development AB non ha alcun legame con il detergente per vetri domestico dello stesso nome.
Blocco FAQ Windex
Di quale misura di Windex ho bisogno?
Scegli la misura in base alla lunghezza della barca e alla distanza da cui lo leggerai sotto la testa d'albero. Il Windex 6 è per derive e catamarani, il Windex 10 per barche di circa 3–6 m (10–20 ft), il Windex 15 Mk2 per 5–12 m (15–40 ft) e il Windex XL per yacht di 12–30 m con alberi oltre 21 m. Dove due misure si sovrappongono, scegli la più grande se lo leggi principalmente dal pozzetto o di notte. Scegli la più piccola se il peso in testa d'albero conta di più.
Qual è la differenza tra il Windex 10 e il Windex 15?
Lunghezza della freccia, peso e montaggio. Il Windex 10 ha una freccia da 250 mm, pesa circa 31 g e si monta su una base a J lateralmente, in alto o a proravia di una piccola testa d'albero. Il Windex 15 Mk2 ha una freccia da 380 mm, pesa circa 100 g con il suo BirdSpike ed è più facile da leggere dal pozzetto di una barca più grande. Entrambi utilizzano un cuscinetto a rubino di zaffiro e alette di bolina riflettenti regolabili.
Un Windex indica il vento reale o apparente?
Il vento apparente. È il vento che si percepisce sulla barca in movimento: il vento reale combinato con la velocità e la rotta della barca. Viene misurato all'altezza della testa d'albero, dove il vento è di solito più forte e leggermente ruotato rispetto al livello della coperta. Per questo il Windex e i filetti della vela di prua possono non concordare con aria leggera o con un forte gradiente di vento. Uno strumento elettronico del vento può calcolare il vento reale. Un segnavento in testa d'albero no.
Come si legge un segnavento Windex?
La freccia punta verso il vento apparente. Le due alette di bolina sono riferimenti regolati sul tuo angolo di bolina stretta su ciascuna mura. Quando la freccia si allinea con un'aletta stai navigando il più vicino al vento possibile per la barca. All'interno dell'aletta stai stringendo troppo, all'esterno puoi cazzare o orzare. In poppa, una freccia che supera la mezzeria di poppa significa che stai navigando con il vento sopravvento alla randa.
Come si regolano le alette di bolina su un Windex?
Naviga di bolina stretta con vento stabile e vele regolate per le migliori prestazioni di bolina e osserva dove si posiziona la freccia. Regola l'aletta su quel lato in modo che sia allineata, poi vira e ripeti per l'altra aletta. Regolarle partendo da un angolo noto e corretto è più affidabile che copiare un valore da un'altra barca, perché l'angolo del vento apparente di bolina varia con scafo, armo e taglio delle vele.
Come si installa un Windex?
Montalo a proravia in testa d'albero, lontano da antenna VHF, fanale tricolore e sensore del vento, con il perno verticale. Il Windex 10 utilizza una base a J che si fissa lateralmente, in alto o a proravia della testa d'albero. Il Windex 15 ha il proprio fissaggio per testa d'albero. Su una testa d'albero in alluminio, applica un composto isolante sui fissaggi in acciaio inox per limitare la corrosione galvanica. Verifica che la freccia ruoti liberamente per 360° prima di alberare.
Posso sostituire solo la freccia su un Windex 15?
Sì. Una freccia piegata o rotta è il guasto più comune del Windex, di solito causato da un uccello, dall'avvolgimento di una drizza o da un contatto durante la movimentazione dell'albero. La freccia di ricambio si adatta al supporto e al cuscinetto esistenti, quindi non occorre intervenire sul fissaggio in testa d'albero. Controlla la libera rotazione del cuscinetto quando monti la nuova freccia.
Il Windex 15 Mk2 include la punta antivolatili?
Sì. Il Mk2 è fornito con il BirdSpike, che aggiunge una punta da 190 mm sopra la freccia. Il BirdSpike è venduto anche separatamente per l'installazione su un Windex 15 precedente o per sostituirne uno perso o danneggiato.
Posso montare una luce su un Windex?
Sì. La luce notturna LED Windex è un'unità a 12 V che si monta sotto la freccia e la illumina dal basso. Richiede un'alimentazione a 12 V in testa d'albero, di solito portata insieme al cablaggio del fanale di testa d'albero. È disponibile una lampadina di ricambio 12 V E10. Senza alimentazione, i riferimenti riflettenti su freccia e alette si vedono con il fascio di una torcia.
Un Windex richiede manutenzione?
Molto poca. Sciacqualo con acqua dolce quando l'albero è abbattuto. Verifica che la freccia ruoti liberamente e non sia piegata e che alette e fissaggi siano saldi. Il cuscinetto a rubino di zaffiro non necessita di lubrificazione. Olio o grasso raccolgono solo sporco e rallentano la freccia. Sostituisci la freccia se è stata piegata, perché raddrizzarla raramente ne ripristina l'equilibratura.
Che cos'è un Windex su una barca a vela?
È il nome comune del segnavento di testa d'albero, derivato da Windex Development AB, l'azienda svedese che li produce dal 1964. È una freccia equilibrata su un cuscinetto a basso attrito che indica la direzione del vento apparente in cima all'albero, con alette regolabili che segnano l'angolo di bolina stretta su ciascuna mura. Non ha alcun legame con il detergente per vetri dello stesso nome.
