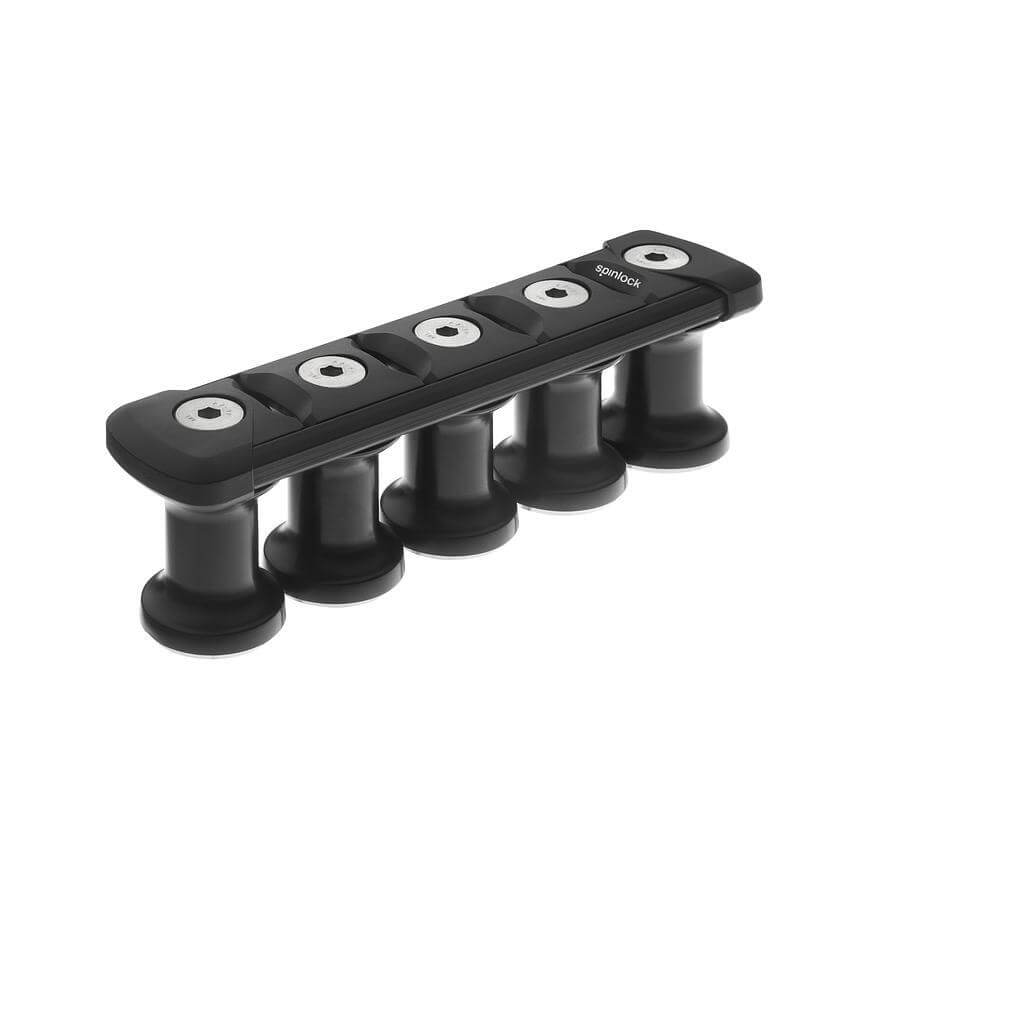

Spinlock TSR30 – Organiseur 5 réas (Standard et profil bas)
Le Spinlock TSR30 Organiseur 5 réas offre une capacité accrue pour renvoyer plusieurs bouts forte charge depuis des bloqueurs et coinceurs tout en conservant un bon rendement et de faibles frottements. Avec des réas en alliage de 30 mm, le TSR30 gère de manière fiable de gros diamètres de bouts et des angles de déviation importants.
Les réas tournent sur paliers lisses, intégrés dans un rail supérieur modulaire, permettant un espacement sur mesure pour une séparation optimale des bouts. La conception du réa en forme de tulipe réduit les frottements lors des mouvements verticaux, améliorant le contrôle et réduisant l’usure. La version TSR30L profil bas convient aux installations où la hauteur est limitée, et des inserts de réa fixe peuvent être montés pour augmenter la capacité de charge en déviation.
Caractéristiques principales
• Cinq réas en alliage de 30 mm
• Organiseur arrière forte charge pour les sorties de bloqueurs/coinceurs
• Espacement réglable via système de rail modulaire
• Géométrie tulipe réduit les frottements verticaux
• Inserts de réa fixe disponibles
• Variantes Standard et profil bas
• Compatible avec les bouts sans fin
• Pièces en titane disponibles
• Espacement sur mesure et tailles de réas mixtes sur demande
Charges admissibles – TSR30
• Réa individuel : 2500 kg
• Charge combinée : 1250 kg × nombre de réas
• Déviation 30° : 5000 kg
• Déviation 60° : 2500 kg
Applications sur voiliers
• Renvoi de drisses forte charge et bosses de ris
• Plans de pont multi-bouts denses sur grands croiseurs performants
• Solutions profil bas pour systèmes en pied de mât et tunnels
• Espacement sur mesure pour systèmes de commande complexes
