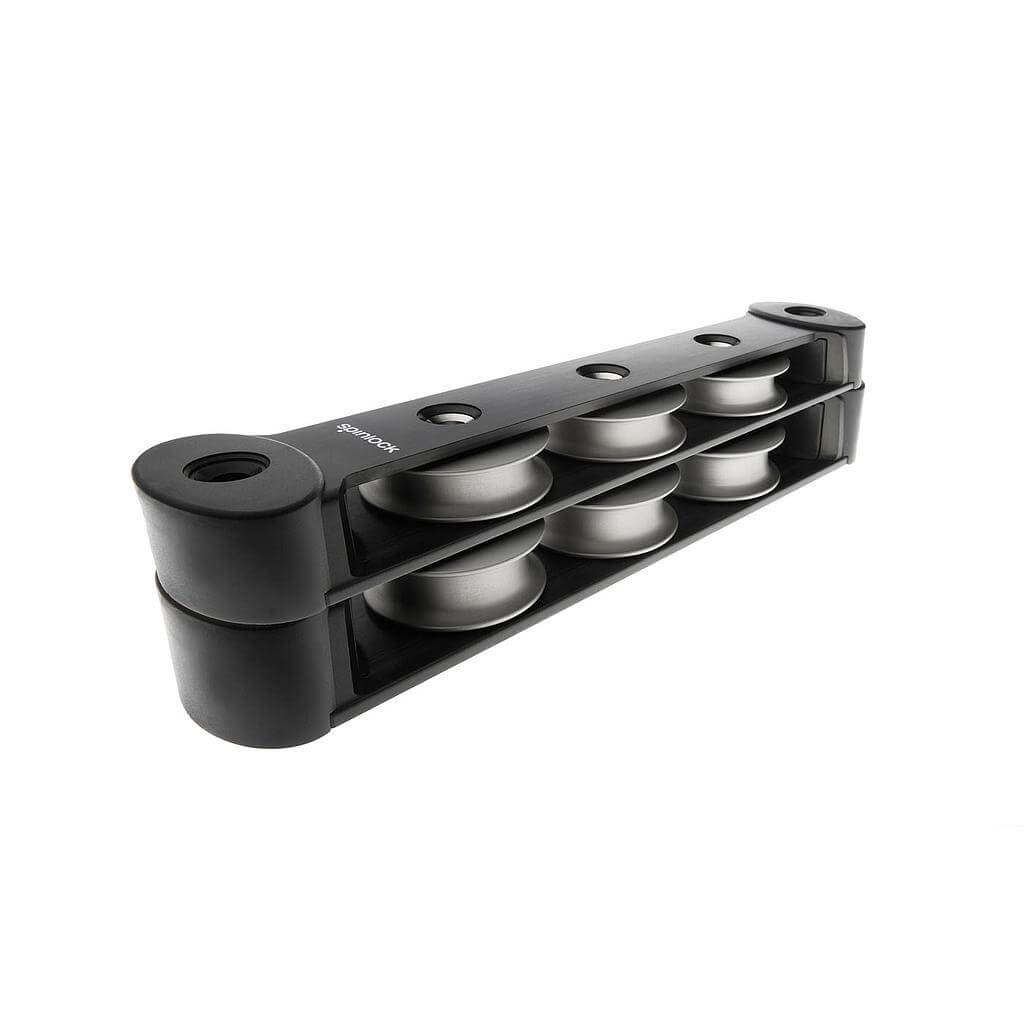

Spinlock TC50 – Organiseur Double Stack 3x2 réas (symétrique et asymétrique)
Le Spinlock TC50 Organiseur Double Stack 3×2 réas est un organiseur haute capacité et forte charge conçu pour les voiliers qui doivent renvoyer plusieurs bouts fortement chargés dans une emprise de pont limitée. Avec des rangées empilées de réas en alliage de 50 mm, cet organiseur offre six positions de réas réparties sur deux niveaux de trois, idéal pour des plans de drisses et de bouts de commande denses sur voiliers performants et grands voiliers de croisière.
Chaque réa tourne sur paliers lisses et est conçu pour un fonctionnement forte charge. La rangée inférieure fonctionne aux limites de charge TC50, tandis que la rangée supérieure est donnée pour une charge de travail admissible réduite afin de maintenir l’efficacité du système et l’intégrité structurelle lors d’un empilage vertical.
L’organiseur est disponible en variantes Symétrique et Asymétrique, permettant d’adapter l’emprise de l’organiseur empilé aux géométries de pont variées. Les versions Asymétriques réduisent la largeur et le poids, et conviennent particulièrement aux installations orientées performance ou avec contraintes d’espace.
Caractéristiques principales
• Six réas en alliage de 50 mm disposés en deux rangées empilées (3 en haut, 3 en bas)
• Construction robuste pour le renvoi de bouts forte charge
• Réas sur paliers lisses pour des performances prévisibles sous charges soutenues
• Variantes Symétrique et Asymétrique pour optimiser l’emprise
• Compatible avec drisses forte charge, bosses de ris et systèmes de code sail
• Emprise réduite par rapport à deux organiseurs séparés
• Rangées supérieure et inférieure homologuées séparément pour un dimensionnement correct
• Convient au renvoi de bouts jusqu’à 14 mm de diamètre
• Partage la géométrie avec les organiseurs TC50 simple couche pour une intégration système
Charges admissibles – TC50 Double Stack (TC50/D)
Rangée supérieure (3 réas) :
• SWL par réa : 1000 kg
• SWL total (3 réas) : 3 × 500 kg = 1500 kg
Rangée inférieure (3 réas) :
• SWL par réa : 1500 kg
• SWL total (3 réas) : 3 × 750 kg = 2250 kg
Au total, la configuration double empilage fournit une capacité de renvoi importante tout en maintenant une séparation appropriée des charges entre rangées supérieure et inférieure.
Applications sur voiliers
Le TC50 Double Stack 3×2 réas est idéal pour les voiliers nécessitant une gestion compacte de bouts forte charge lorsque l’espace sur le pont est limité. Utilisations typiques :
• Renvoyer des drisses forte charge (grand-voile, génois, gennaker, code sails) vers les winchs
• Renvois à charges mixtes où les réas inférieurs supportent les pics et les réas supérieurs des bouts secondaires
• Agencements complexes de bosses de ris et de bosses d’amure sur grands voiliers
• Banques multi-bouts sur croiseurs performants et voiliers de course nécessitant un empilage vertical
• Intégration de systèmes d’organiseurs forte charge avec combinaisons TC50 et TC50/D
Conçu pour la résistance, la compacité et des performances forte charge constantes, le TC50 Double Stack 3×2 réas est une solution robuste pour les voiliers exigeant un renvoi dense des bouts sans sacrifier la capacité de charge.
