Cables de gennaker
Los cables torsionales para gennaker tienen un diámetro mayor, en relación con la misma longitud, comparados con los cables de enrollado bottom-up, para soportar las cargas torsionales adicionales implicadas en el enrollado top-down. Esto se debe a que el par debe transmitirse a lo largo de toda la longitud del cable, desde el tambor hasta el puño de driza de la vela, donde comienza el enrollado.
Los cables de gennaker, descritos con mayor precisión como cable de torsión para gennaker, son un componente especializado utilizado en sistemas de enrollado top-down para velas asimétricas. Su función principal es transmitir el par de giro desde el tambor de enrollado hasta el puño de driza de la vela, permitiendo un enrollado controlado mientras el gratil permanece libre (free-flying). La selección y especificación correctas de los cables de gennaker es fundamental para un comportamiento de enrollado fiable, un manejo de la vela predecible y la durabilidad del sistema a largo plazo.
A diferencia de las velas Code Zero o de gratil recto, los gennakers no están soportados por el cable de torsión a lo largo del gratil. Como resultado, los cables de torsión para gennaker se diseñan específicamente para la transmisión de par, no para proporcionar soporte del gratil ni rigidez estructural tipo estay. Esta diferencia determina decisiones clave de diseño y construcción en la elección de la fibra, el diámetro del cable y el método de terminación.
Mecánica del enrollado Top-Down y el papel del cable de torsión para gennaker
En un sistema de enrollado top-down, el tambor de enrollado se fija en el puño de amura de la vela mediante una estroba o una conexión blanda, lo que permite que la amura gire libremente. El puño de driza de la vela se conecta a un giratorio que está enlazado mecánicamente al cable de torsión. Cuando se hace girar el tambor, se introduce par en el cable y se transmite hacia arriba hasta el giratorio de cabeza.
El enrollado comienza en el puño de driza de la vela y progresa hacia abajo en dirección a la amura. Esta acción de enrollado iniciada en cabeza es esencial para velas asimétricas, ya que permite que la vela se enrolle limpiamente sobre su propio paño en lugar de depender de un gratil fijo.
Para que este sistema funcione correctamente, el cable de torsión para gennaker debe presentar una alta rigidez torsional con un desfase angular mínimo entre la rotación del tambor y la respuesta en cabeza. Cualquier retraso o falta de rigidez torsional puede provocar un enrollado irregular, vueltas parciales o dificultad para enrollar la vela bajo carga, especialmente a medida que aumentan el tamaño de la vela y el viento aparente.
Cables de torsión para gennaker Armare: principios de construcción
Los cables de gennaker Armare están diseñados específicamente para aplicaciones de enrollado top-down, utilizando núcleos de fibras unidireccionales de alto módulo optimizados para la transmisión de par. Las fibras se alinean paralelas al eje de carga para minimizar el alargamiento constructivo y asegurar un comportamiento constante bajo cargas dinámicas.
Las opciones de fibra habituales incluyen Dyneema SK78 y Dyneema SK99, elegidas por su alta relación resistencia/peso, sus bajas características de fluencia (creep) y su buena resistencia a la fatiga. A continuación, el núcleo se estabiliza mediante múltiples capas de funda trenzada. Estas capas trenzadas desempeñan un papel crítico en el rendimiento torsional al resistir la rotación de las fibras y mantener la integridad del núcleo bajo ciclos repetidos de par.
Características clave de construcción de los cables de torsión para gennaker Armare:
- Núcleos de fibra unidireccional para baja elongación
- Múltiples fundas trenzadas para aumentar la rigidez torsional
- Diámetros compactos para reducir la resistencia aerodinámica y el peso
- Capas exteriores resistentes a los UV y a la abrasión
- Fabricación a medida con longitud final exacta
Este enfoque constructivo permite a Armare maximizar la eficiencia torsional sin aumentar innecesariamente el diámetro del cable, algo especialmente importante en instalaciones orientadas al rendimiento.
Terminaciones integradas y compatibilidad con herrajes

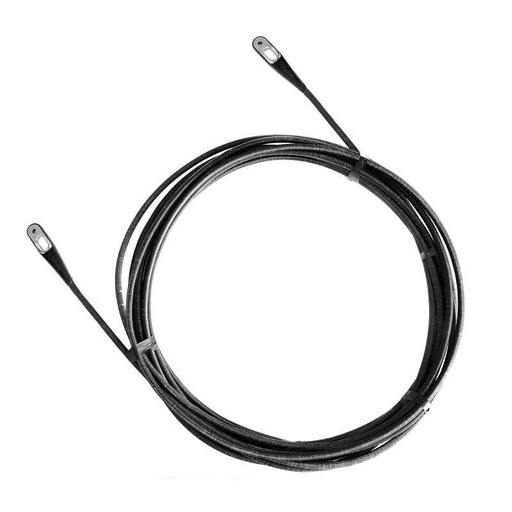

A diferencia de las cuerdas de torsión suministradas en longitudes continuas, los cables de torsión para gennaker suelen fabricarse a medida con terminaciones integradas. Los cables Armare se fabrican a longitud final con los terminales instalados durante el proceso de fabricación, en lugar de añadirse posteriormente mediante abrazaderas o empalmes.
Las opciones de terminación típicas incluyen:
- Guardacabos blandos o rígidos integrados en la estructura del cable
- Configuraciones ojo-ojo u ojo-a-giratorio
- Terminales dimensionados para adaptarse a tambores de enrollado y giratorios específicos
Este enfoque integrado reduce el volumen en los extremos del cable, mejora la alineación de carga y elimina la dependencia de abrazaderas mecánicas externas. Es especialmente beneficioso para velas gennaker con refuerzos de cabeza estrechos o con grátiles con cintas de baluma compactas, donde el espacio y la articulación son limitados.
Aplicaciones de los cables de gennaker
Los cables de torsión para gennaker se utilizan en una amplia variedad de aplicaciones de navegación siempre que se requiera enrollado top-down de velas asimétricas.
Gennakers de crucero
Para yates de crucero, los cables de gennaker proporcionan un comportamiento de enrollado predecible y un manejo de la vela simplificado. Un enrollado top-down fiable es especialmente valioso para tripulaciones reducidas, donde la capacidad de enrollar la vela limpiamente bajo carga reduce el trabajo en cubierta y aumenta la seguridad.
Gennakers de rendimiento y regata
En entornos de rendimiento y regata, una respuesta torsional rápida es esencial. Los cables de gennaker Armare se especifican habitualmente cuando se requieren izadas rápidas, arriadas controladas y un enrollado limpio durante las maniobras, con un impacto mínimo en la forma de la vela o en la resistencia aerodinámica.
Navegación de altura y con tripulación reducida
La navegación oceánica impone mayores exigencias a los sistemas de enrollado debido a cargas variables y al estado de la mar. Un cable de torsión para gennaker correctamente especificado ayuda a garantizar un comportamiento de enrollado constante, reduciendo el riesgo de enrollado parcial o de un despliegue incontrolado de la vela.
| Superficie vélica (m²) | Eslora típica (LOA) | Ø típico del cable (mm) | Aplicación típica |
|---|---|---|---|
| 40–80 | 30–36 ft | 6–7 mm | Gennaker de crucero |
| 80–120 | 36–44 ft | 8–9 mm | Crucero de rendimiento |
| 120–180 | 44–52 ft | 10–11 mm | Altura / regata |
| 180+ | 52+ ft | 12 mm + | Maxi / servicio pesado |
Selección del cable de torsión para gennaker correcto
Elegir el cable de gennaker correcto implica algo más que igualar una carga de rotura. Los parámetros clave a considerar incluyen:
- Superficie de la vela y longitud de gratil
- Cargas de trabajo y picos esperados
- Rigidez torsional requerida para un enrollado top-down efectivo
- Compatibilidad con la geometría del tambor de enrollado y del giratorio de cabeza
- Diámetro de cable aceptable en relación con la construcción de la vela
Sobredimensionar el diámetro puede aumentar la resistencia aerodinámica y el peso en lo alto, mientras que infradimensionar la rigidez torsional puede comprometer el rendimiento del enrollado. El enfoque de fabricación de Armare permite adaptar de forma precisa las especificaciones del cable a la vela y al sistema de enrollado, en lugar de depender de categorías genéricas de tamaño.
Cables de torsión para gennaker vs. cables para Code Zero
Aunque ambos sistemas utilizan elementos torsionales, los cables de torsión para gennaker y los cables de torsión para Code Zero sirven para fines fundamentalmente diferentes.
Los cables de torsión para gennaker se utilizan para el enrollado top-down de velas asimétricas de vuelo libre
Los cables de torsión para Code Zero se utilizan para el enrollado bottom-up de velas de gratil recto que dependen del soporte del gratil
Comprender esta distinción es esencial al especificar componentes de enrollado, ya que los casos de carga, los requisitos de rigidez y los métodos de construcción difieren significativamente.
Resumen sobre los cables de gennaker
Los cables de gennaker, también denominados cables de torsión para gennaker (cable de torsion gennaker), son un componente crítico en los sistemas de enrollado top-down para velas asimétricas. Diseñados específicamente para la transmisión de par, y no para el soporte del gratil, requieren alta rigidez torsional, baja elongación y diámetros compactos.
Los cables de torsión para gennaker Armare combinan fibras de alto módulo, una construcción específica y terminaciones integradas para ofrecer un rendimiento de enrollado fiable en aplicaciones de crucero, regata y navegación de altura. Una especificación correcta garantiza un manejo de la vela predecible, mayor seguridad y fiabilidad del sistema a largo plazo.
