Cable de torsión

Con el enrollador de Code Zero, la amura de la vela se fija al guardacabos del cable y, cuando el tambor empieza a enrollar, el cable comienza a girar y la vela se envuelve alrededor del cable. En cambio, con las velas asimétricas el grátil de la vela queda libre del cable. La amura de la vela va en un giratorio independiente, de modo que cuando el tambor enrolla, el par se transmite a lo largo de toda la longitud del cable hasta la cabeza de la vela, donde empieza a enrollarse.

Diferencia entre cable torsional y cabo de torsión, y cuándo usar uno u otro

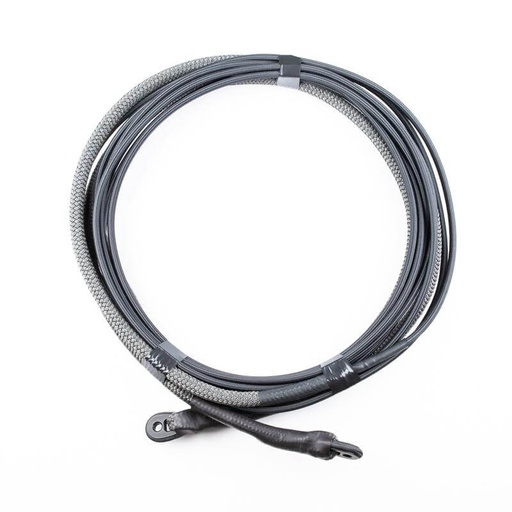

Los cables torsionales se fabrican a medida con una longitud específica a partir de fibras de núcleo compuesto unidireccional. Los guardacabos de enrollado se integran en la vela durante la construcción del cable. Los cabos torsionales se fabrican en grandes longitudes en bobina (200 m+), y luego se cortan a la medida para cada vela. Los terminales se crean envolviendo el extremo del cabo alrededor de un guardacabos de enrollado y, a continuación, el cabo se dobla sobre sí mismo y se prensa para formar un terminal sólido. Los cabos torsionales tienen la ventaja de que pueden terminarse en el pantalán, pero los terminales son significativamente más pesados y voluminosos que los cables torsionales hechos a medida (cables de torsion).

Los cabos torsionales están limitados por los extremos prensados. A medida que aumentan tanto las cargas a tracción (Code Zeros) como las cargas torsionales (asimétricas), pueden empezar a aparecer problemas como que los guardacabos se arranquen del lazo de cabo o que las mordazas/prensas del cabo deslicen.

Nuestra recomendación orientativa es que se apliquen los siguientes límites de longitud de cabo:

Si la longitud de cable requerida supera estos límites, entonces deberías considerar seriamente cambiar a un cable hecho a medida.

Cómo funcionan los cables torsionales, cómo se fabrican y longitud bajo carga

Un cable de torsión actúa como un tubo torsional. El diámetro es una función clave de la rigidez torsional. Se incrementa la rigidez torsional aumentando el diámetro del cable, en relación con la longitud. Los cables torsionales suelen tener un núcleo unidireccional cubierto por un mínimo de 2 capas trenzadas que se unen entre sí con resina, lo que forma el tubo torsional por fuera del núcleo.

Esta es una consideración muy importante al especificar elementos de jarcia. Significa que cada vez que especificamos una longitud de cable, es importante indicar a qué carga debe aplicarse la medida. Esto no es un problema en la jarcia de labor, ya que un cabo no se corta para encajar exactamente entre dos puntos fijos; por ejemplo, normalmente tienes varios metros de sobra (cola del cabo) detrás del winche o del stoper. Pero en los cables torsionales hay un espacio fijo disponible entre el enrollador en la proa y la roldana de driza en la parte superior del mástil. El objetivo es maximizar el uso del izado disponible, pero asegurando que el cable pueda cargarse adecuadamente en todas las condiciones. Los cables compuestos son muy rígidos, pero se estiran cuando se aplica carga (igual que una varilla o un cable metálico), y la cantidad de estiramiento variará según la fibra del núcleo utilizada y la construcción del cable.

Cable de torsión Armare

Para el enrollado top-down, las cargas de tracción son relativamente bajas en comparación con la carga de trabajo real del cable. En cabos torsionales, donde la precisión de la longitud fabricada es menor, normalmente usaríamos 75 kg. Para cables de Code Zero mucho más cargados, por seguridad, hay que contemplar la carga de trabajo del enrollador, que a menudo puede ser de 1,5–3 T. Normalmente haremos estos ajustes por ti o revisaremos tus supuestos de longitud. Sin embargo, si estás sustituyendo un cable antiguo, es importante que nos des una longitud a una carga específica. “A mano” es una longitud relativamente poco significativa, y recomendamos que el cliente use un punto fijo y una cincha de carraca en el otro extremo del cable, lo que en la mayoría de los casos dará aproximadamente 50–75 kg de carga.

¿Puedo enrollar mi cable de torsión en ambas direcciones?

A pesar de que un enrollador de línea continua puede enrollarse en dos direcciones, debes ENROLLAR SIEMPRE EN UNA SOLA DIRECCIÓN. Las fundas trenzadas se aplican con un patrón simétrico, pero la primera vez que se usa un cable torsional para enrollar la vela, las fibras de la funda se moverán ligeramente para alinearse con la dirección de la carga torsional. Por lo tanto, las primeras 1–2 veces que se usa un cable, las fibras se asientan y luego permanecen en la misma posición. Si cargas el cable en ambas direcciones, las fibras de las fundas trenzadas estarán moviéndose constantemente, lo que degradará la resina que aporta la rigidez al cable.

Diferencias entre cables torsionales top-down y bottom-up

Es muy importante entender que un cable torsional de la misma longitud se diseña de forma muy distinta según la aplicación. Para Code Zero / enrollado bottom-up, las cargas de tracción son mucho más altas en estas velas de grátil recto, y por ello materiales de núcleo como PBO y SK99 proporcionan mayor rigidez al cable. Los diámetros de los cables deben/pueden reducirse por dos motivos: para minimizar la resistencia al ceñir y porque, con el enrollado bottom-up, con el cable en un bolsillo, después de las primeras 2–3 vueltas el grátil de la vela ayuda al cable a crear torsión. Para asimétricas y cable para enrollado top-down, los diámetros deben ser mayores en relación con la longitud que en los cables para enrollado bottom-up. Estos cables solo se cargan durante el enrollado y desenrollado, y las cargas generales son muy bajas.

¿Cómo encontrar el cable de torsión adecuado para mis necesidades?

Nuestras gamas online están diseñadas teniendo en cuenta las directrices de longitud anteriores. La mejor manera de encontrar el cabo/cable correcto para tus necesidades es buscar por la longitud de cable requerida. Nota: para velas Code Zero en las que el cable discurre dentro de un bolsillo por el grátil, la longitud del cable debe determinarse por la longitud del grátil de la vela. Para velas asimétricas top-down siempre especificaremos el cable para maximizar el espacio de izado máximo disponible, independientemente de las dimensiones de la vela. Lo más probable es que se te presenten 2–3 opciones de cabo y algunas opciones de cable a medida (por encima de 15 m). Para enrollado top-down elige la opción con el mayor diámetro. Para enrollado bottom-up puedes elegir la opción con el menor diámetro.

IMPORTANTE: si vas a comprar un cable/cabo para un enrollador/vela existentes, es esencial que compruebes la compatibilidad de los guardacabos de enrollado del cable con la mordaza/pasador del tambor del enrollador y del giratorio.
